Modular Pegboard Panel (IKEA compatible)
Print Profile(25)
Description
适配宜家 Skadis 原装配件和我设计的洞洞板配件：
https://makerworld.com.cn/zh/collections/435598
https://makerworld.com/zh/collections/4150292
板厚5mm，整体做了圆角设计，观感和手感都很好。
每块板都有四个M4孔洞用于连接或固定（孔洞中心点距离为25mm），孔洞位置均做了加固处理。
M4孔洞一边是沉头，一边是平头，建议使用沉头面安装沉头螺丝。
为了最大程度避免模型变形和翘边，打印设置中均加了外层裙边（Brim）。
因此模型打印完成后需用铲刀和海绵砂纸修磨。
共设计了5个尺寸：
320x320mm：281g，7h53m
280x280mm：216g，6h6m
240x240mm：161g，4h38m
200x200mm：112g，3h17m
160x160mm： 73g，2h15m

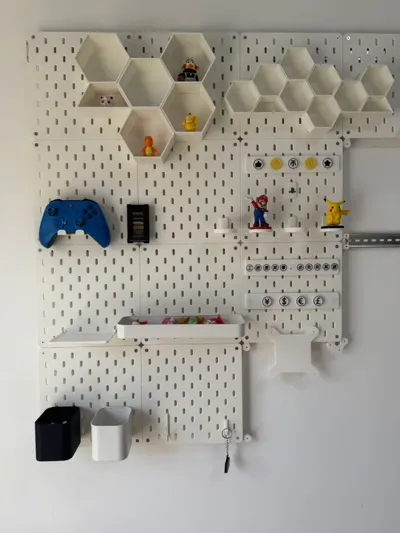

安装方案一：无痕钉
https://makerworld.com.cn/zh/models/781235
https://makerworld.com/zh/models/933666
安装方案二：C45导轨
https://makerworld.com.cn/zh/models/783095
https://makerworld.com/zh/models/935758
安装方案三：免打孔螺丝贴
https://makerworld.com.cn/zh/models/1253590
https://makerworld.com/zh/models/1471061
安装方案四：铝型材与光轴
https://makerworld.com.cn/zh/models/1325266
https://makerworld.com/zh/models/1523040
安装方案五：桌面立体洞洞板
https://makerworld.com.cn/zh/models/1888811
https://makerworld.com/zh/models/2109788
安装方案六：桌面洞洞板
https://makerworld.com.cn/zh/models/2218371
https://makerworld.com/zh/models/2472528
2025-03-10：修改顶面打印图案，解决原先顶面出现的瑕疵颗粒。
2025-03-26：新增280、320mm尺寸。
2025-05-24：新增安装方案三。
2025-06-13：打印配置中增加盘2无裙边（No Brim）版本。
2025-06-16：新增安装方案四。
2025-12-13：新增安装方案五。
2026-03-03：新增安装方案六。

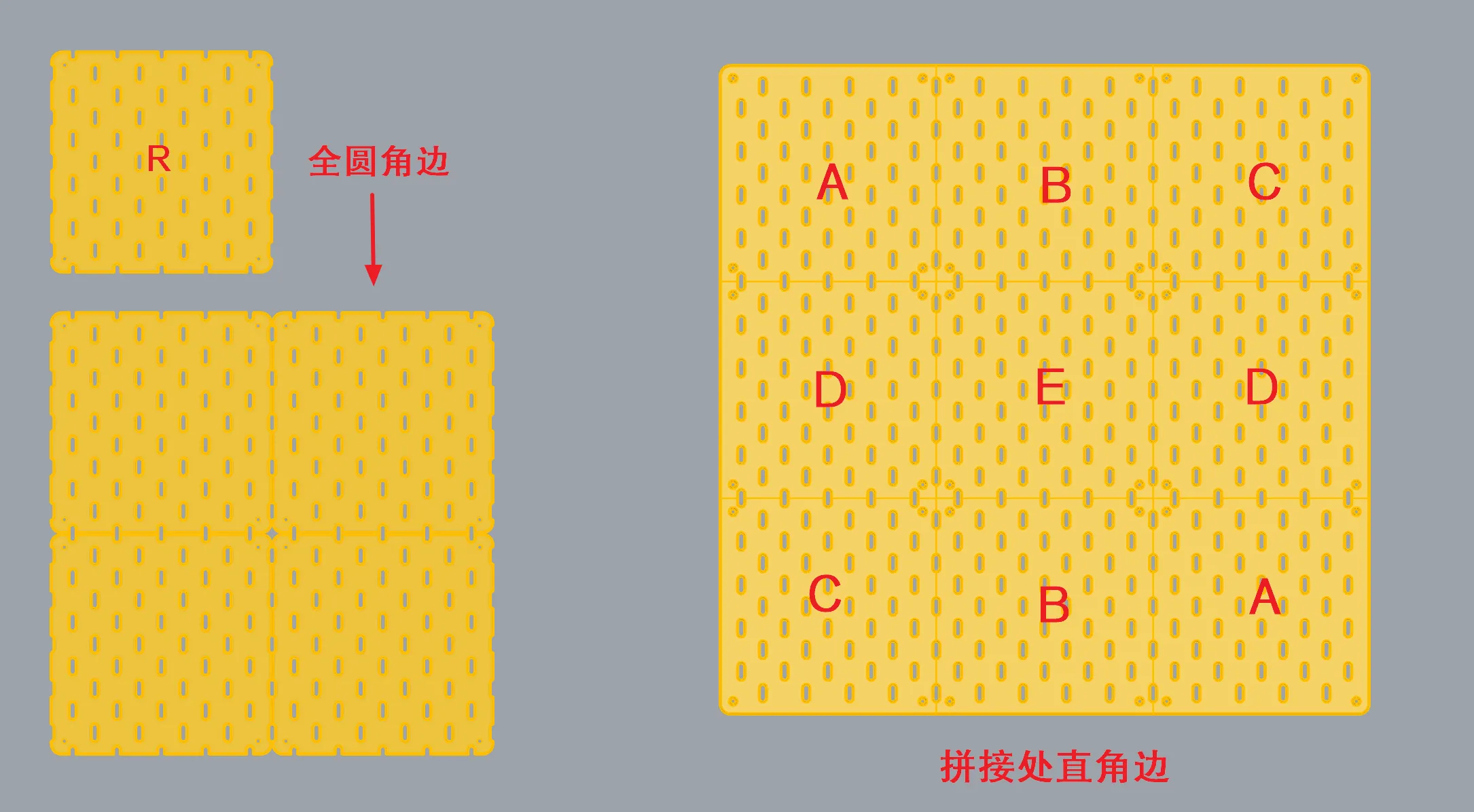

2026-05-23：新增全孔洞方案的6种板型（1全圆角边 + 5拼接处直角边）。
