ESP-WROOM-32(ESP32) Case

ESP-WROOM-32(ESP32) 用のケースです。

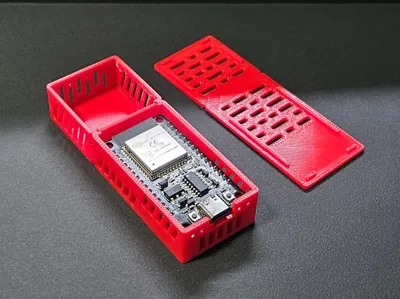

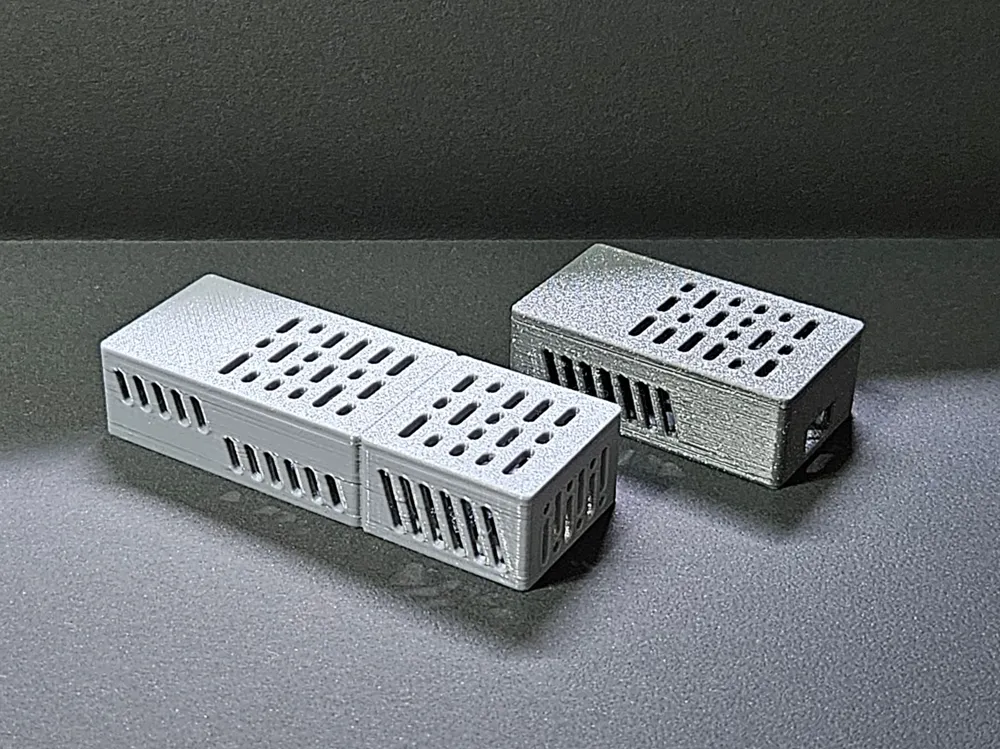

1. ESP-WROOM-32のみのケース
2. ESP-WROOM-32のケースにケーブルを通す用の穴が開いているもの

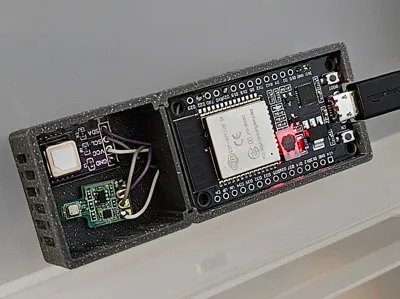

3. ESP-WROOM-32とセンサー両方が入るケース

の３パターンあります。

ESP32のみが入ればいい場合は１を使ってください。

ESP32からケースの外にケーブルを出したい場合は２を使ってください。

気体計測用のセンサーを合わせて入れたい場合は、３を使ってください。

3は、ESP32の熱がなるべくセンサーに影響しないように、センサーとESP32のエリアの仕切り板に空く穴をなるだけ小さくするように考えています。

センサーへのケーブルがギリギリ通る穴の仕切り板を使ってください。

おそらくそれでも、気温センサーには影響が出ますので、キャリブレートを忘れずに！

センサー部分は、ESP32本体の上にならないよう、横にするかセンサーが下になるように設置してください。

ESP32は意外と熱を持つので、温まった空気が上昇してセンサーに影響します。

3には小型のセンサーであれば２つぐらいはおさまるはずです。

私はグルーガンでセンサーを固定しましたが、小さなユニバーサル基盤にセンサーを取り付けてはめ込んでもよさそうです。

Below is the translation by AI.

Case for ESP-WROOM-32(ESP32)

1. Case for ESP-WROOM-32 only
2. A case for ESP-WROOM-32 with holes for cables
3. Case for both ESP-WROOM-32 and sensor

There are three patterns.

If you only need to insert the ESP32, use case 1.

If you want to run the cable from the ESP32 to the outside of the case, use 2.

Use 3 if you want to put in a sensor for gas measurement together with the ESP32.

In case of using 3, we have tried to make the hole in the partition between the sensor and the ESP32 area as small as possible so that the heat from the ESP32 will not affect the sensor as much as possible.

Use a divider with a hole through which the cable to the sensor can just barely pass.

The temperature sensor will probably still be affected, so don't forget to calibrate it!

The sensor part should not be on top of the ESP32 itself, but either on its side or with the sensor on the bottom.

The ESP32 heats up unexpectedly, so the warm air will rise and affect the sensor.

If the ESP32 is a small sensor, two or so should fit on the ESP32.

I used a glue gun to hold the sensors in place, but it may be possible to mount the sensors on a small universal base and fit them in.
