Laser Cutter Magnetic Hold-Down Clips

Low-profile magnetic hold-down clips for laser cutters.

Designed to keep lightweight or thin materials flat and in place on steel honeycomb beds or any magnetic steel surface during cutting or engraving.

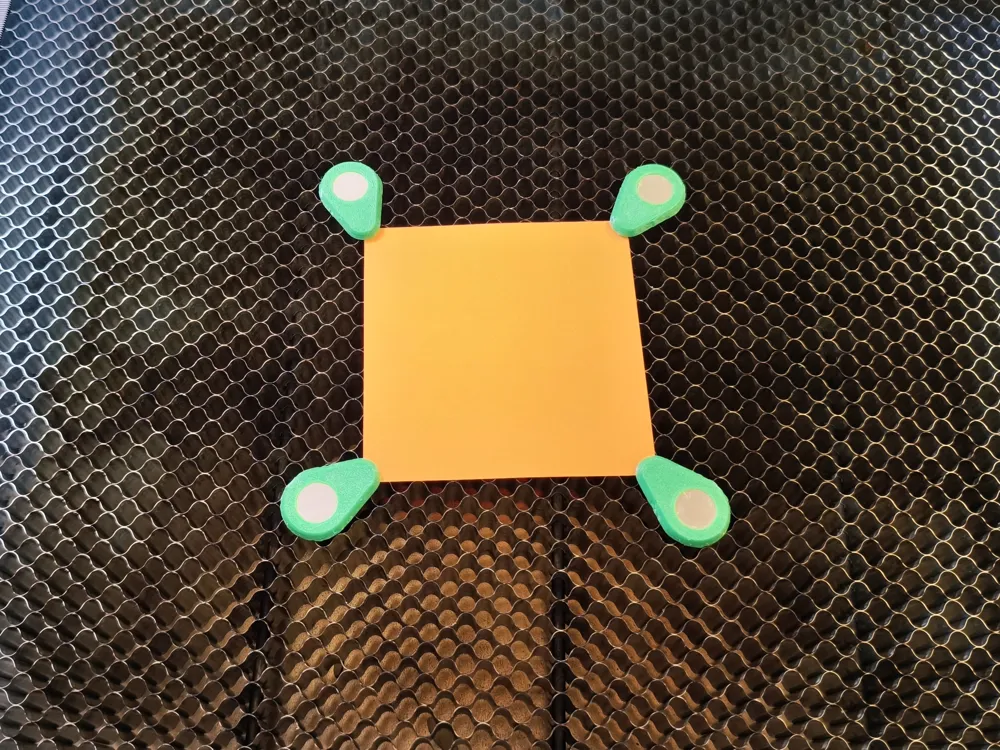

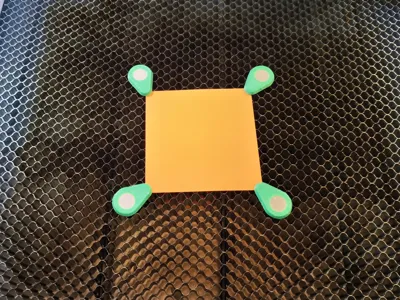

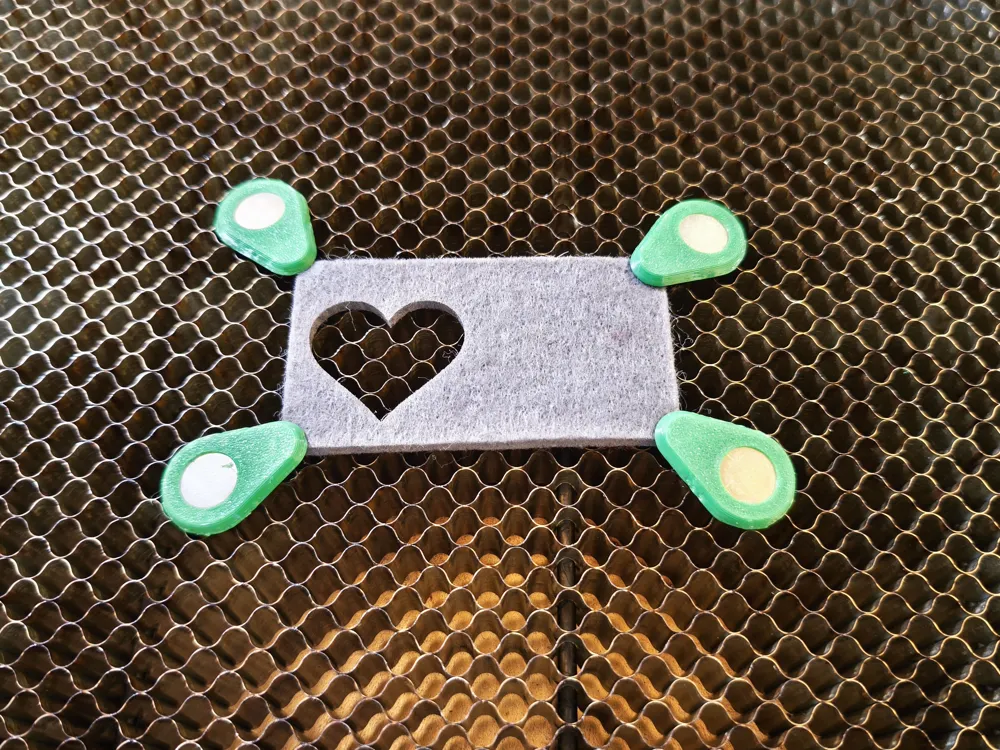

Small or lightweight materials like paper, thin wood, or felt can shift during laser processing — either from the laser head passing close by or from the airflow it creates.

These clips press flat magnets into a 2.8 mm tall holder that sits low enough for the laser head to pass over without collision. The magnet holds the clip to the steel surface; the clip edge holds the workpiece.

Included Parts

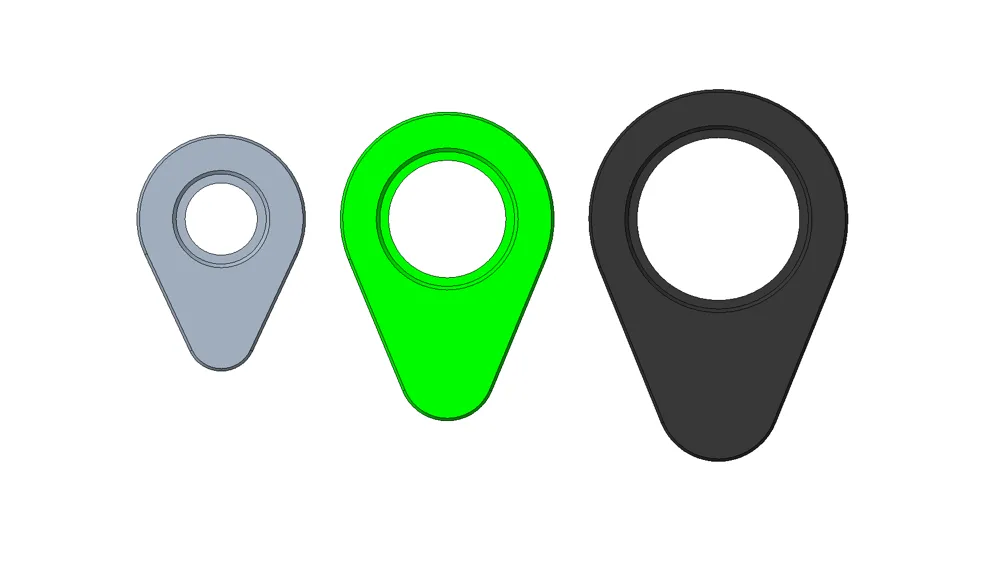

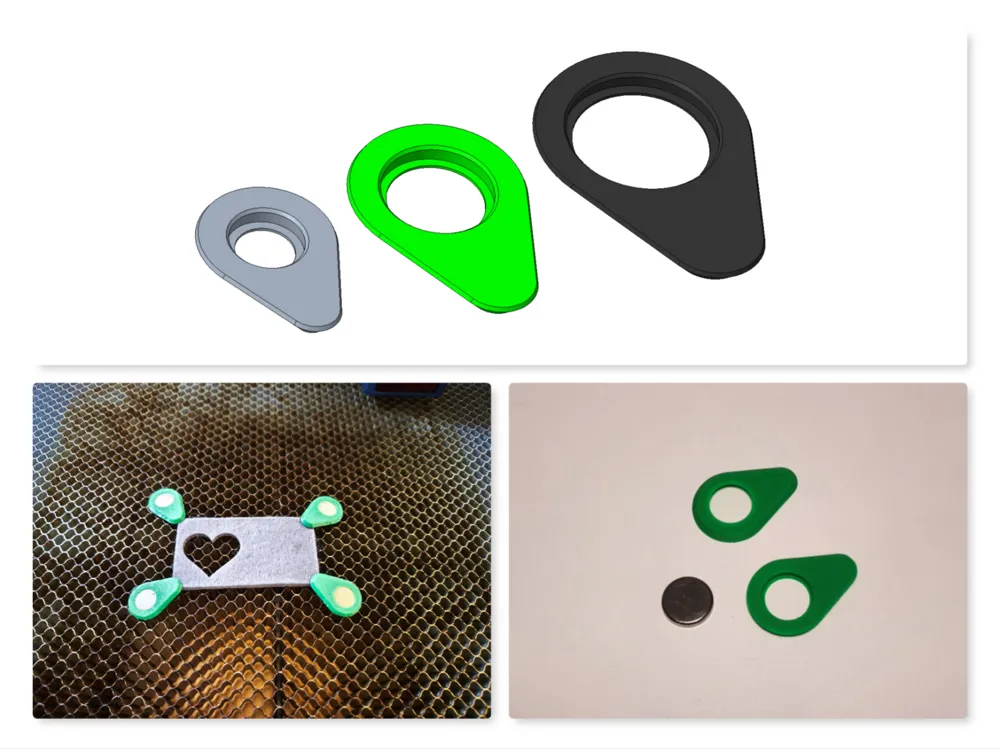

• laser_magnethalter_d10.stl — Holder for ⌀10 × 2 mm magnets, footprint 26 × 18 mm
• laser_magnethalter_d15.stl — Holder for ⌀15 × 2 mm magnets, footprint 34 × 24 mm
• laser_magnethalter_d20.stl — Holder for ⌀20 × 2 mm magnets, footprint 42 × 28 mm

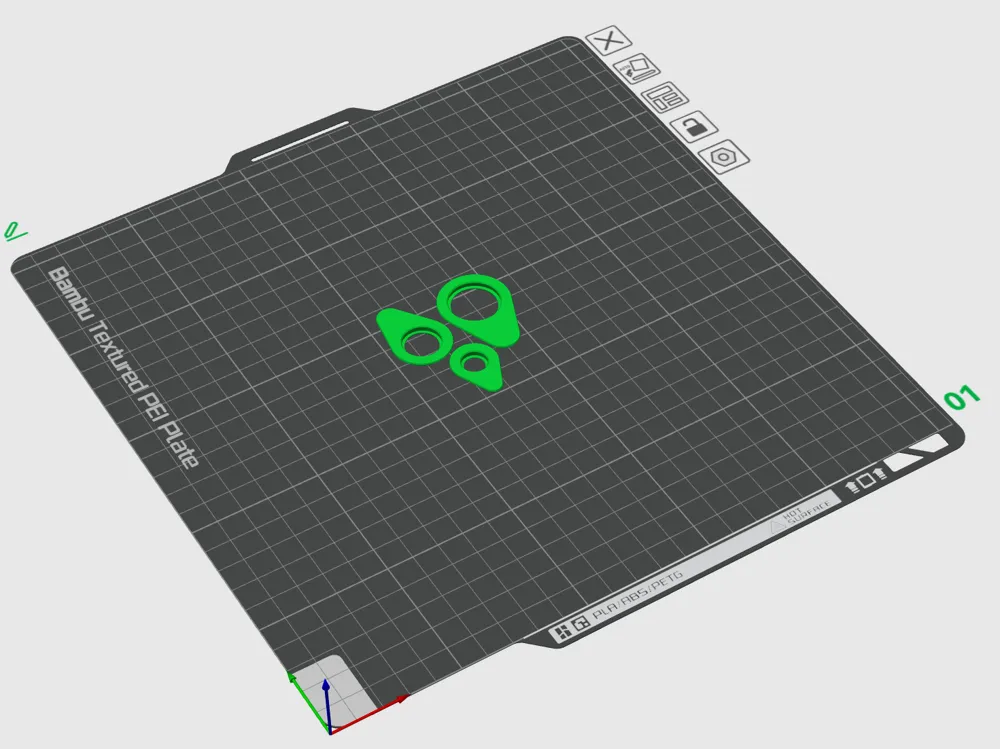

• laser_magnethalter.3mf — Project file with all three sizes and print orientation

Specifications

Assembly

1. Press a magnet into the pocket — press fit, no glue needed.

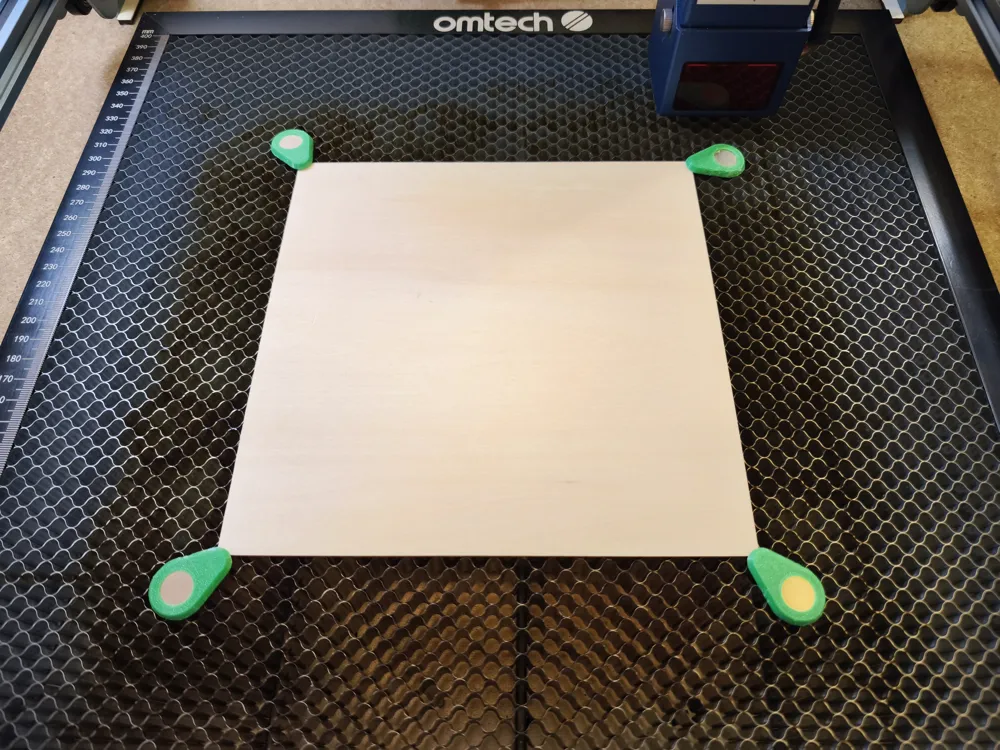

2. Place the clip on your steel surface next to the workpiece edge.

Print Settings

---------------------------------------------------------------------------------------------

Flache Magnethalter für den Lasercutter

Hält leichte oder dünne Materialien auf Stahl-Honeycomb-Unterlagen oder anderen magnetischen Stahlflächen sicher in Position.

Leichte Materialien wie Papier, dünnes Holz oder Filz können sich beim Lasern verschieben — durch den Laserkopf selbst oder durch den erzeugten Luftstrom.

Die Halter sind mit 2,8 mm Bauhöhe so flach gehalten, dass der Laserkopf problemlos darüber fahren kann.

Ein Neodymmagnet wird eingedrückt und hält das Teil magnetisch auf der Stahloberfläche. Der Rand des Halters fixiert die Werkstückkante.

Enthaltene Dateien

• laser_magnethalter_d10.stl — Halter für ⌀10 × 2 mm Magnete, Grundfläche 26 × 18 mm
• laser_magnethalter_d15.stl — Halter für ⌀15 × 2 mm Magnete, Grundfläche 34 × 24 mm
• laser_magnethalter_d20.stl — Halter für ⌀20 × 2 mm Magnete, Grundfläche 42 × 28 mm
• laser_magnethalter.3mf — Projektdatei mit allen drei Größen und Druckausrichtung

Spezifikationen

Montage

1. Magnet in die Aussparung drücken — Press-fit, kein Kleber nötig.
2. Halter auf die Stahlfläche setzen und an der Werkstückkante positionieren.

Druckeinstellungen
