<p>Strong version 2.0 ASA/ABS 0.2mm layer, 5 walls, 40% infill</p>

Strong version 2.0 ASA/ABS 0.2mm layer, 5 walls, 40% infill


<p>Strong version 2.0 PLA 0.2mm layer, 5 walls, 40% infill</p>

Strong version 2.0 PLA 0.2mm layer, 5 walls, 40% infill


<p>Strong version 2.0 PETG 0.2mm layer, 5 walls, 40% infill</p>

Strong version 2.0 PETG 0.2mm layer, 5 walls, 40% infill


<p>Very strong version 2.0 PLA 0.2mm layer, 5 walls, 60% infill</p>

Very strong version 2.0 PLA 0.2mm layer, 5 walls, 60% infill


<p>Very strong version 2.0 0.2mm layer, 5 walls, 60% infill</p>

Very strong version 2.0 PETG 0.2mm, 5 walls, 60% infill


<p>Very strong version 2.0 ASA/ABS 0.2mm, 5 walls, 60% infill</p>

Very strong version 2.0 ASA/ABS 0.2mm, 5 walls, 60% infill

<p>Ce modèle a été conçu pour répondre à un problème récurrent des supports T2 génériques : la fragilité au niveau de la lèvre de rétention et la dégradation thermique/UV en extérieur. Ce design privilégie la <strong>résistance structurelle</strong> et la <strong>pérennité du matériau</strong>.</p><p>&nbsp;</p><p>Je recommande d&#39;imprimer en ASA ou ABS pour la solidité et la résistance UV si en extérieur. Autrement du PETG ou du PLA peuvent convenir pour une installation en intérieur.</p><h3>Spécifications de Conception</h3><ul><li><strong>Géométrie :</strong> Ajustement précis pour fiches Type 2 (IEC 62196).</li><li><strong>Renforts mécaniques :</strong> Ajout de congés de raccordement et de doubles renforts sur les arrêtes internes pour limiter la concentration de contraintes et prévenir la délamination sous le poids du câble (souvent lourd en 7kW/22kW).</li><li><strong>Gestion de l&#39;eau :</strong> Conception pensée pour éviter la stagnation d&#39;humidité à l&#39;intérieur de la prise.</li></ul><h3>Paramètres d&#39;Impression Recommandés</h3><p>Pour garantir les propriétés mécaniques annoncées, voici la configuration testée et validée :</p><figure class="table"><table><thead><tr><th>Paramètre</th><th>Valeur Recommandée</th><th>Raison</th></tr></thead><tbody><tr><td><strong>Matériau</strong></td><td><strong>ASA</strong> (PETG à défaut et PLA en dernier recours)</td><td>Résistance UV et transition vitreuse (Tg) élevée (~100°C).</td></tr><tr><td><strong>Hauteur de couche</strong></td><td>0.20mm</td><td>Bon compromis entre esthétique et adhésion inter-couches.</td></tr><tr><td><strong>Murs (Wall Loops)</strong></td><td>4 à 6</td><td>Essentiel pour la solidité des ancrages de vis.</td></tr><tr><td><strong>Remplissage</strong></td><td>50% Gyroïde en version strong</td><td>Offre une résistance multidirectionnelle supérieure à la grille.</td></tr><tr><td><strong>Supports</strong></td><td>Aucun</td><td>Aucun support nécessaire</td></tr></tbody></table></figure><h3>Montage et Installation</h3><p>Le support prévoit des passages de vis standard (diamètre 4-5mm). Il est conseillé d&#39;utiliser des vis en inox pour les installations en façade extérieure afin d&#39;éviter les coulures de rouille sur le support imprimé.</p><p>&nbsp;</p><p><strong>Si vous aimez mon modèle, boostez le s&#39;il vous plaît 🙂</strong></p>

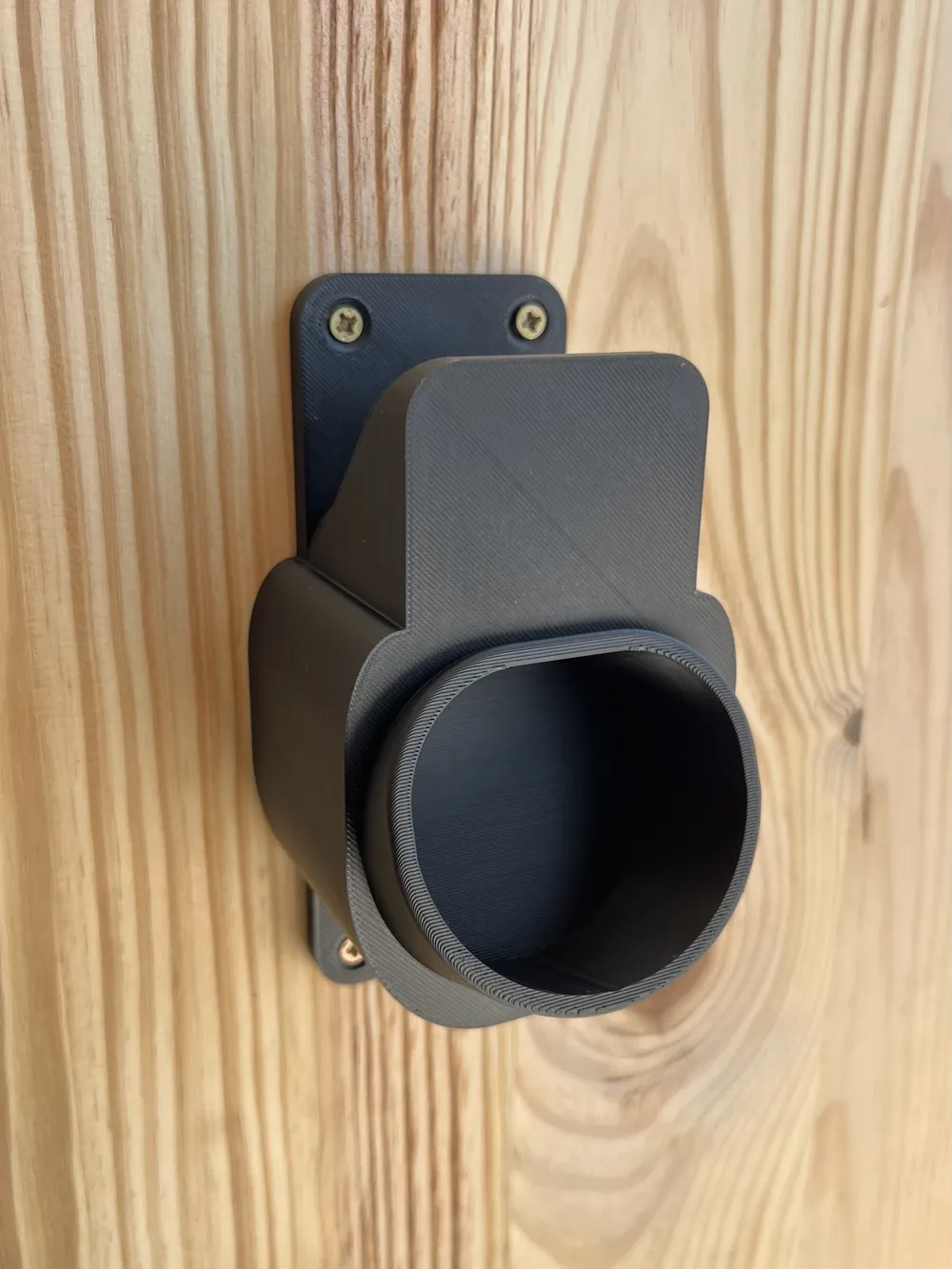

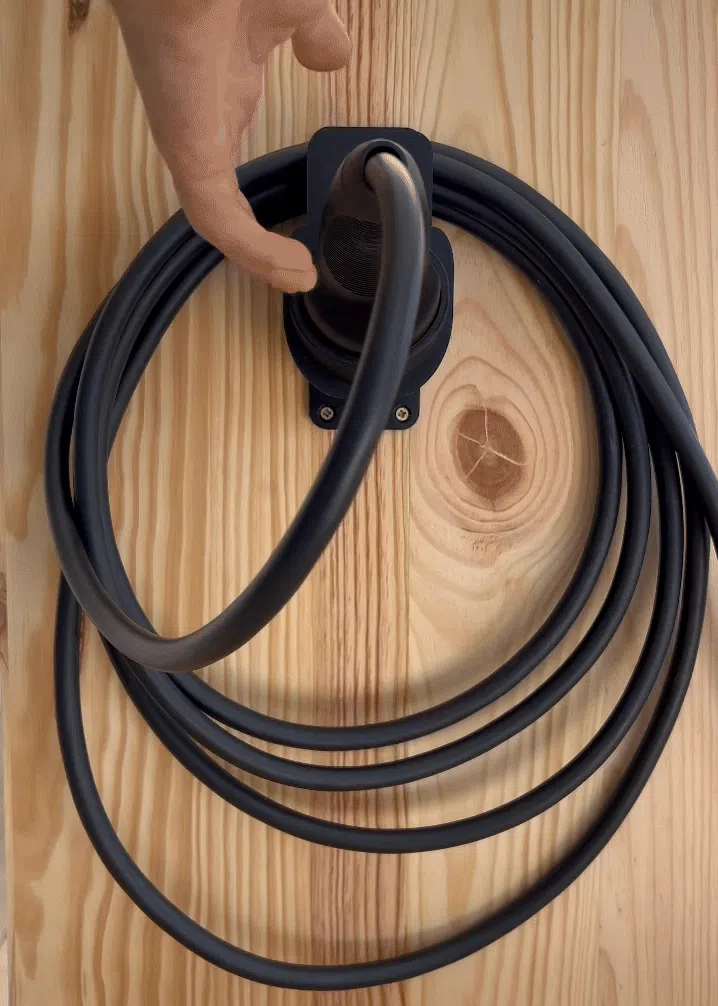

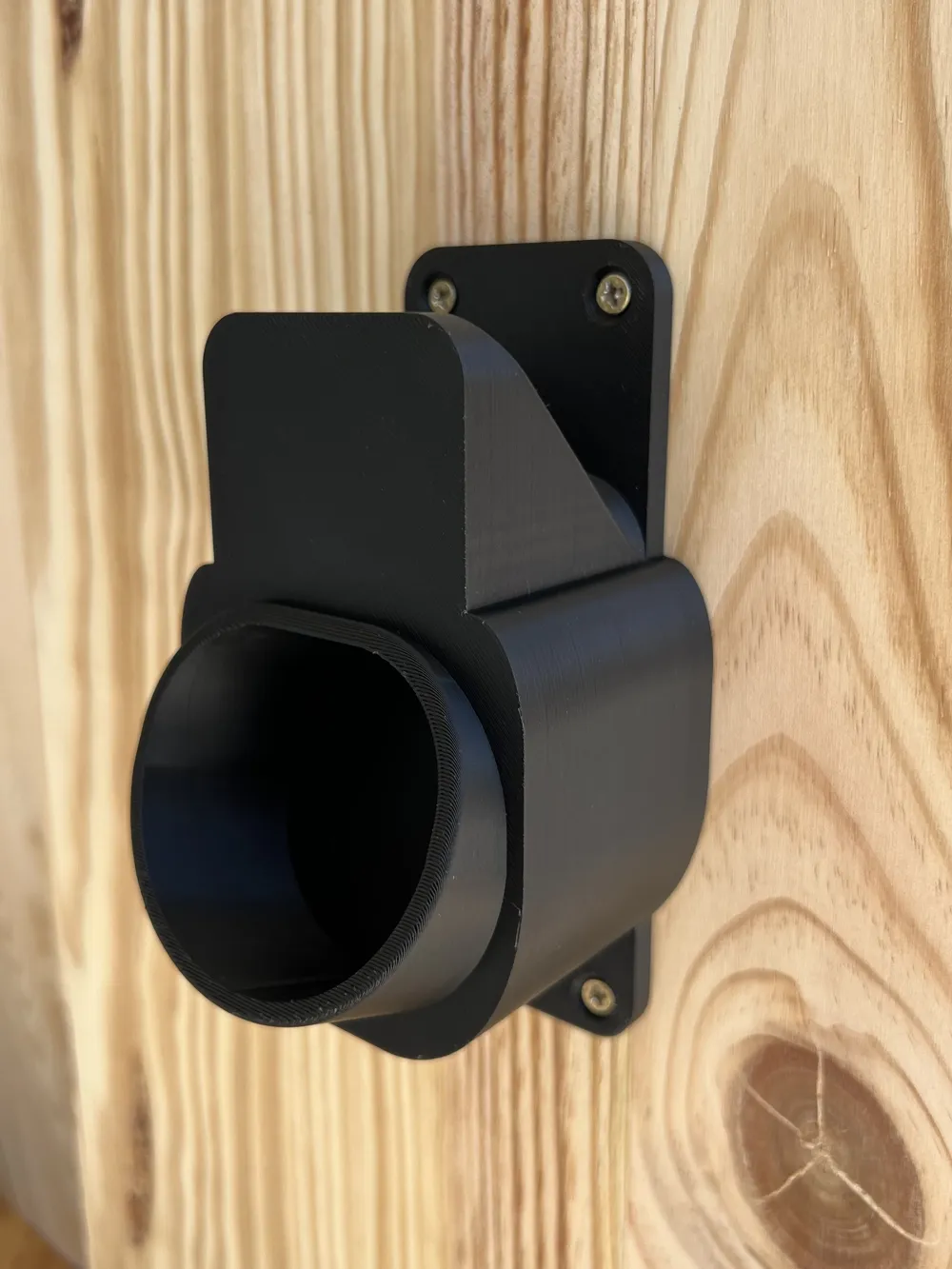

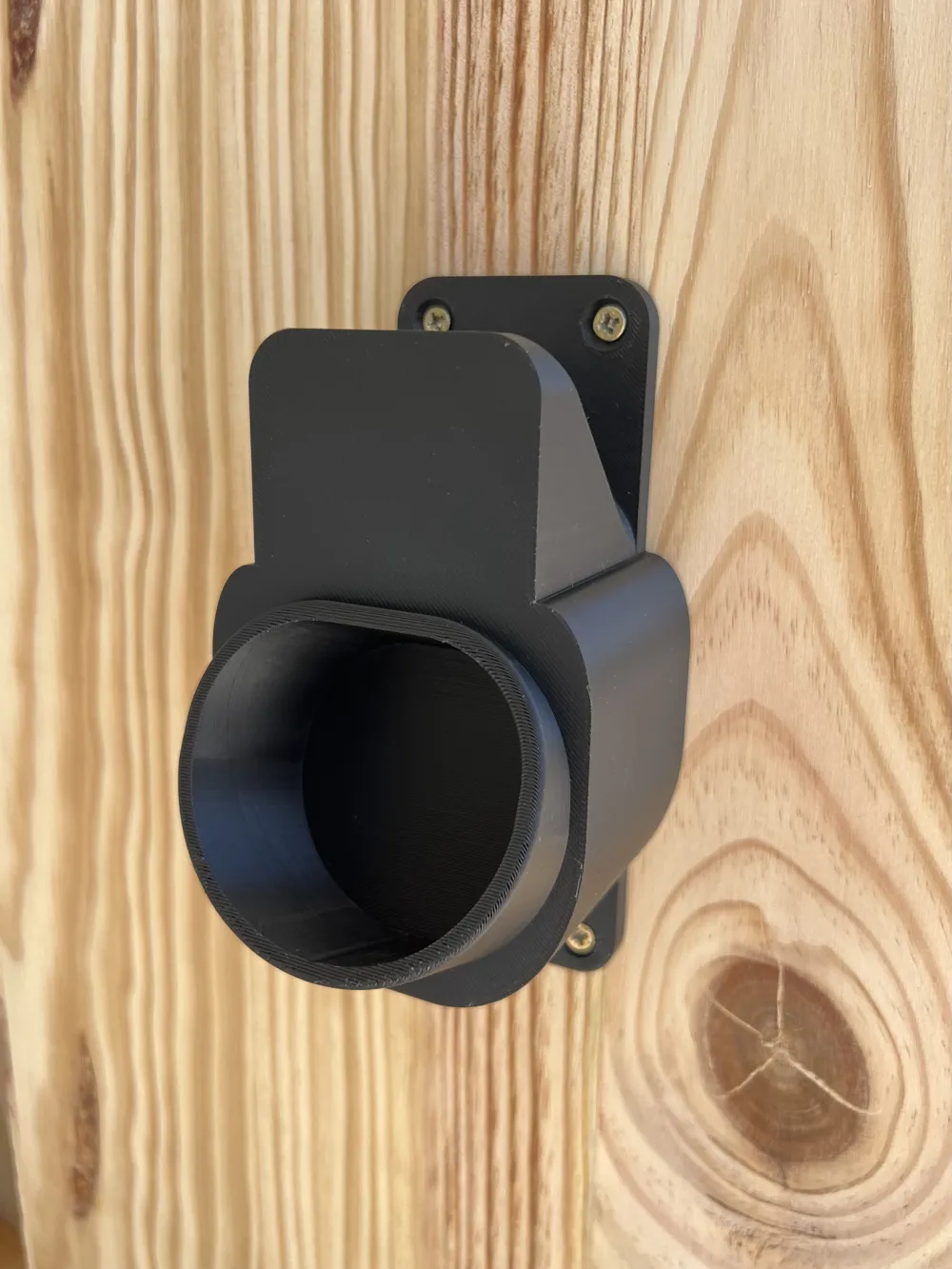

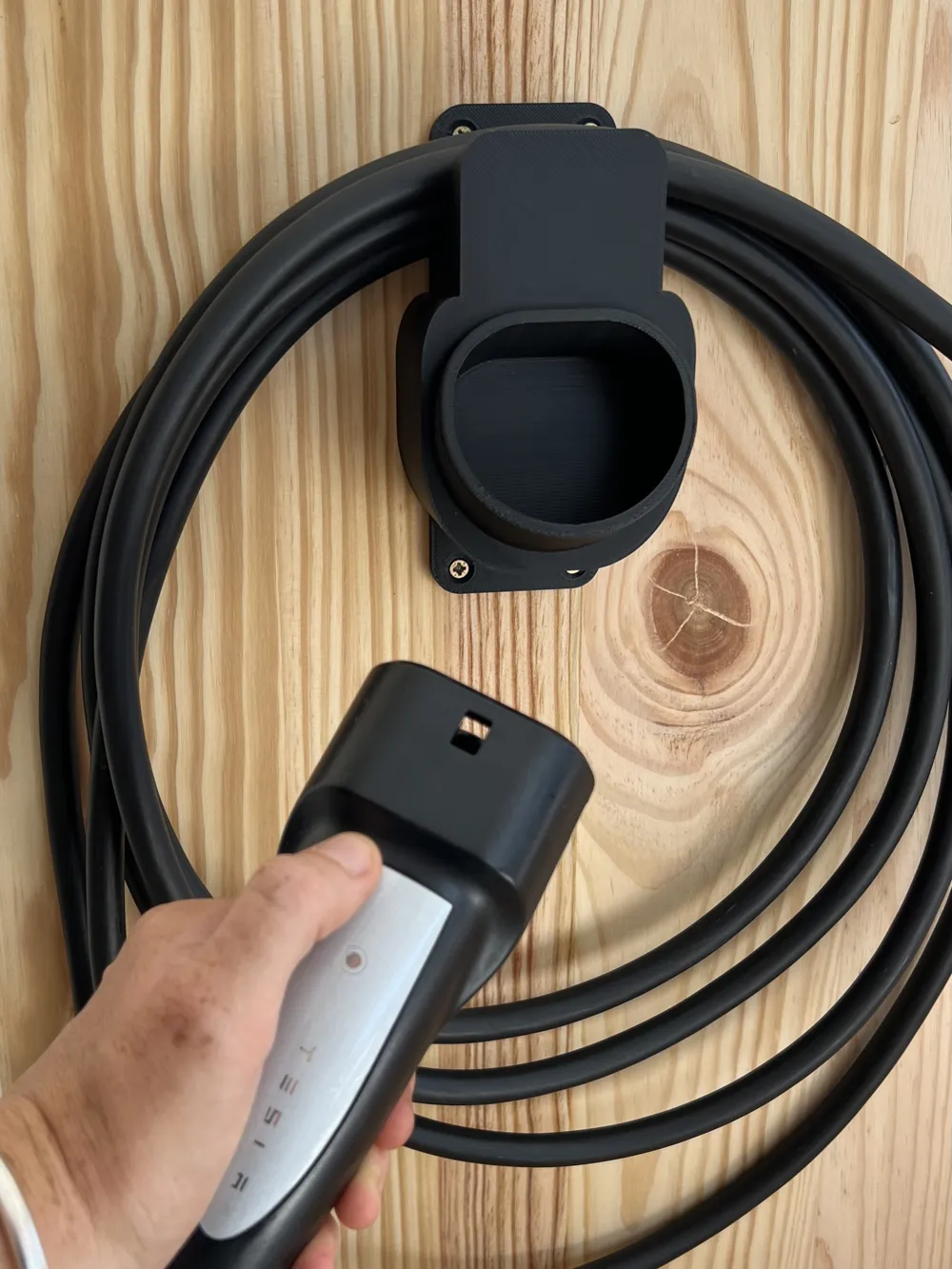

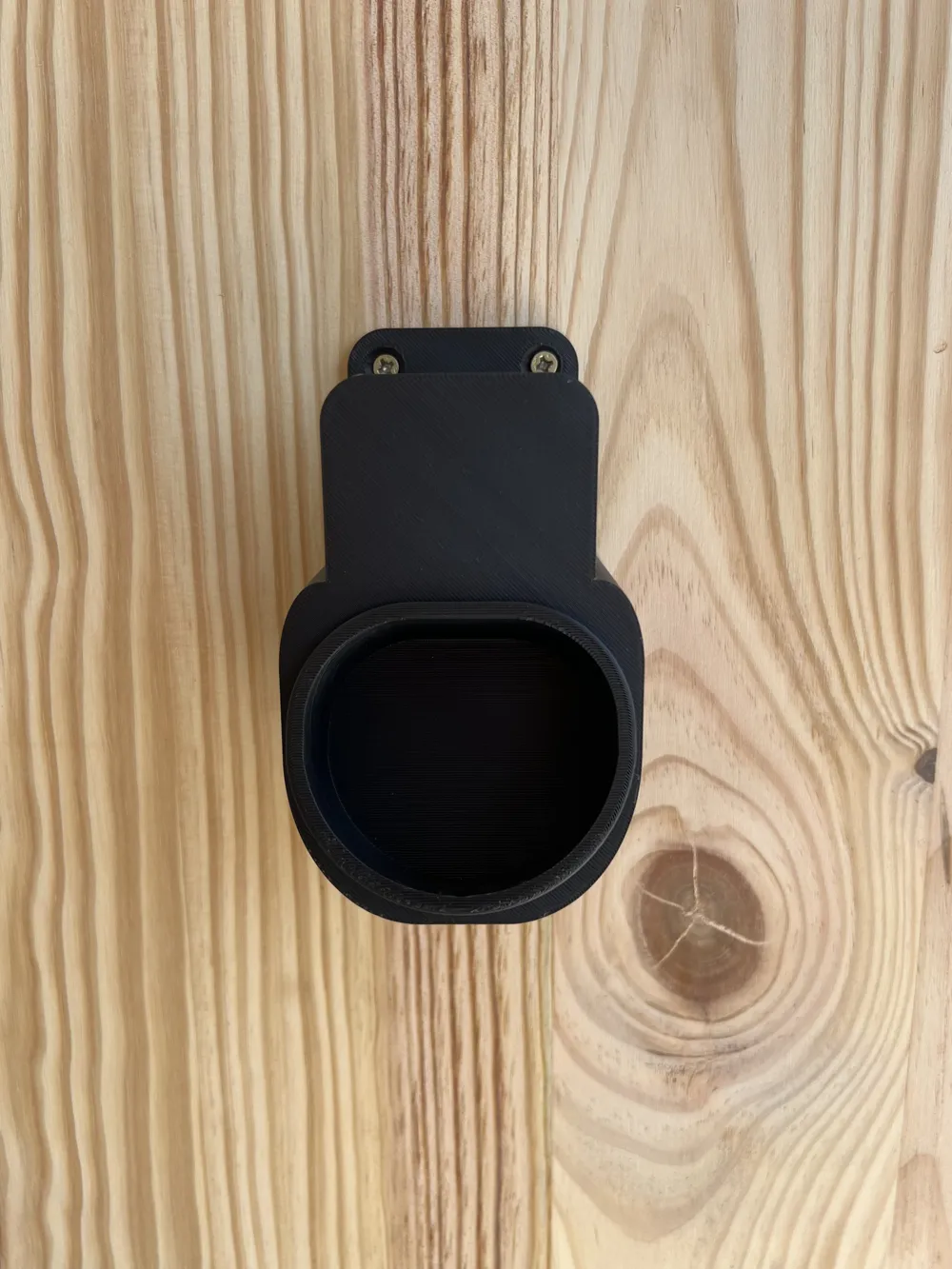

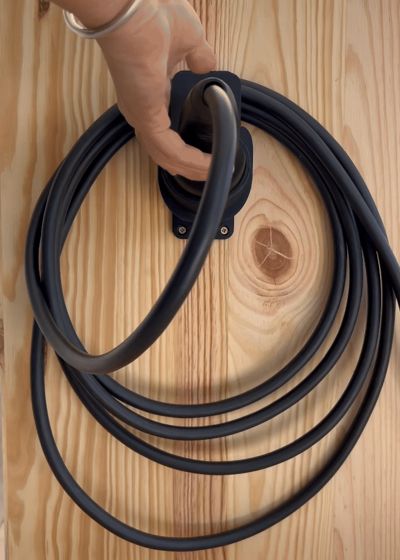

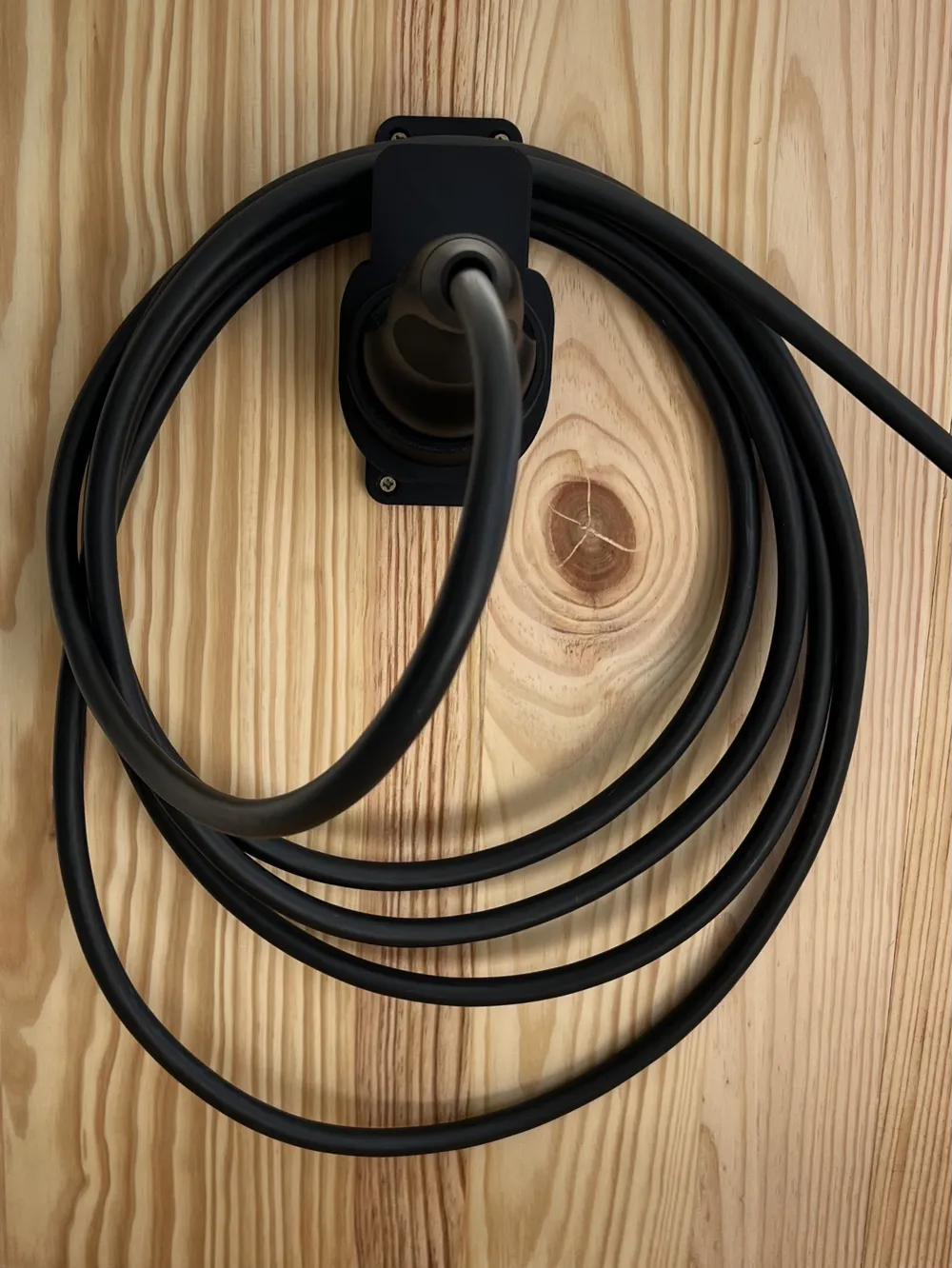

<p>This model was designed to address a recurring problem with generic T2 holders: fragility at the retention lip and thermal/UV degradation outdoors. This design prioritizes **structural strength** and **material durability**</p><p>&nbsp;</p><p>I recommend printing in ASA or ABS for strength and UV resistance if outdoors. Otherwise, PETG or PLA may be suitable for indoor installation</p><h3>Design Specifications</h3><ul><li><strong>Geometry:</strong> Precise fit for Type 2 plugs (IEC 62196)</li><li><strong>Mechanical Reinforcements:</strong> Addition of fillets and double reinforcements on internal edges to limit stress concentration and prevent delamination under the weight of the cable (often heavy for 7kW/22kW)</li><li><strong>Water Management:</strong> Design intended to prevent moisture stagnation inside the socket</li></ul><h3>Recommended Print Settings</h3><p>To guarantee the advertised mechanical properties, here is the tested and validated configuration</p><figure class="table"><table><thead><tr><th>Parameter</th><th>Recommended Value</th><th>Reason</th></tr></thead><tbody><tr><td><strong>Material</strong></td><td><strong>ASA</strong> (PETG as alternative and PLA as a last resort)</td><td>UV resistance and high glass transition (Tg) (~100°C)</td></tr><tr><td><strong>Layer Height</strong></td><td>0.20mm</td><td>Good balance between aesthetics and inter-layer adhesion</td></tr><tr><td><strong>Walls (Wall Loops)</strong></td><td>4 to 6</td><td>Essential for screw anchor strength</td></tr><tr><td><strong>Infill</strong></td><td>50% Gyroid in strong version</td><td>Offers superior multi-directional resistance compared to grid</td></tr><tr><td><strong>Supports</strong></td><td>no supports</td><td>No supports needed</td></tr></table></figure><h3>Assembly and Installation</h3><p>The holder includes standard screw passages (4-5mm diameter). It is recommended to use stainless steel screws for outdoor facade installations to prevent rust streaks on the printed holder</p><p>&nbsp;</p><p><strong>If you like my model, please boost it 🙂</strong></p>

Print Profile(6)

Bill of Materials

Description

Design Specifications

Recommended Print Settings

Assembly and Installation
