0.2mm layer, 3 walls, 25% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<p>Diese Kühlerbox wurde speziell für den <strong>Fire TV Stick 4K Max (2. Generation)</strong> entwickelt und richtet sich an Nutzer, die thermische Probleme wie Drosselung, Ruckler oder dauerhaft hohe Betriebstemperaturen vermeiden möchten.</p><h2>🧊 Konzept &amp; Aufbau</h2><p>Der Fire TV Stick muss aus seinem Originalgehäuse entfernt werden und wird anschließend <strong>zentriert in die 3D-gedruckte Kühlerbox eingesetzt</strong>.<br>Links und rechts der Platine sind <strong>zwei aktive M.2-Lüfter (JIUSHARK M2Fan)</strong> vorgesehen. Mithilfe von Wärmeleitpads werden die Lüfter direkt an der Platine positioniert, um eine gleichmäßige und effektive Wärmeabfuhr zu gewährleisten.</p><p>Die Konstruktion ist so ausgelegt, dass:</p><ul><li>die Platine sicher fixiert ist</li><li>ein optimaler Luftstrom über beide Seiten entsteht</li><li>Wärme zuverlässig abgeführt wird</li></ul><h2>🌬️ Kühlung</h2><ul><li>2× JIUSHARK M2Fan Kühler (M.2-Lüfter)</li><li>Aktive Kühlung von beiden Seiten der Platine</li><li>Deutlich reduzierte Betriebstemperaturen unter Dauerlast</li></ul><h2>🔩 Benötigte Schrauben</h2><p>Für die Montage werden folgende Schrauben benötigt:</p><ul><li><strong>8× M2×8 mm Schrauben (oder länger)</strong> zur Befestigung des Deckels und der Füße</li><li><strong>4× M2,5×10 mm Schrauben</strong> zur Befestigung der Kühler</li></ul><h2>⚡ Stromversorgung</h2><p>Die Lüfter werden <strong>extern betrieben</strong> und nicht über den Fire TV Stick selbst:</p><ul><li>12-V-Netzteil</li><li>Step-Down-Converter zur Spannungsanpassung (abhängig von den Lüfteranforderungen)</li></ul><p>Dadurch bleibt der Fire TV Stick elektrisch entlastet und die Kühlung arbeitet unabhängig und stabil.</p><h2>🖨️ Druckhinweise</h2><ul><li>Materialempfehlung: <strong>PETG oder ABS</strong></li><li>PLA ist möglich, aber aufgrund der Wärmeentwicklung nicht ideal</li></ul><h2>⚠️ Wichtige Hinweise</h2><ul><li>Modifikation auf eigene Gefahr</li><li>Das Öffnen des Fire TV Sticks führt zum Garantieverlust</li><li>Elektrische Grundkenntnisse für Lüfter und Step-Down-Converter werden vorausgesetzt</li></ul><h3> </h3>

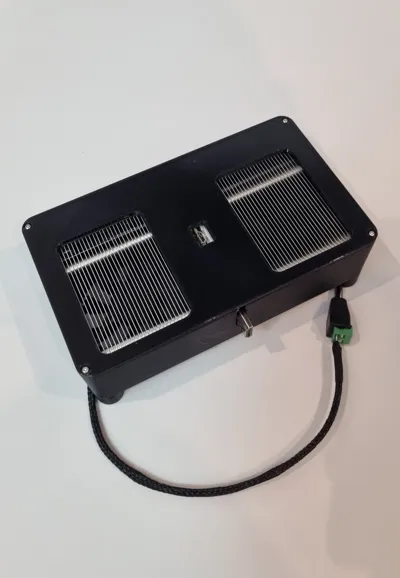

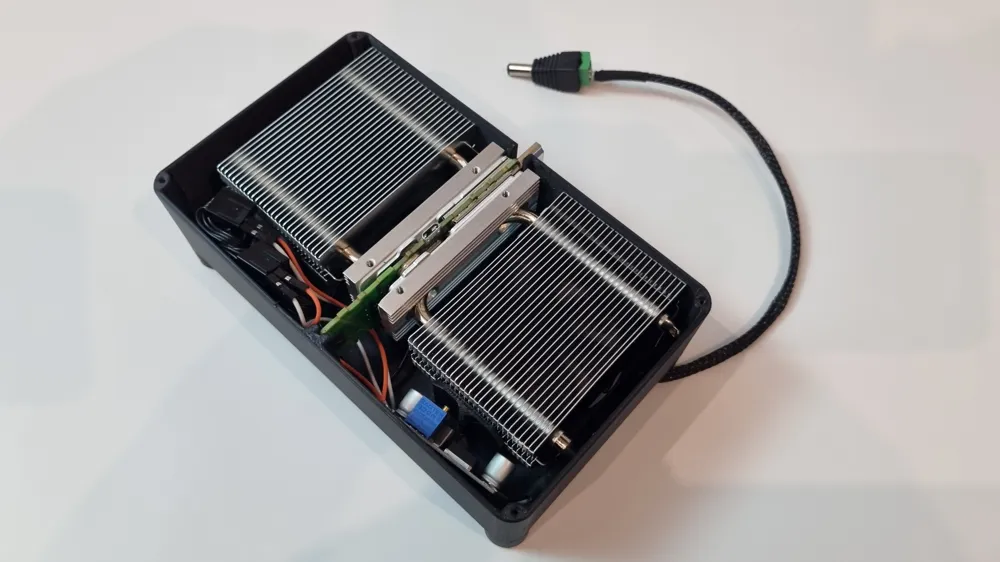

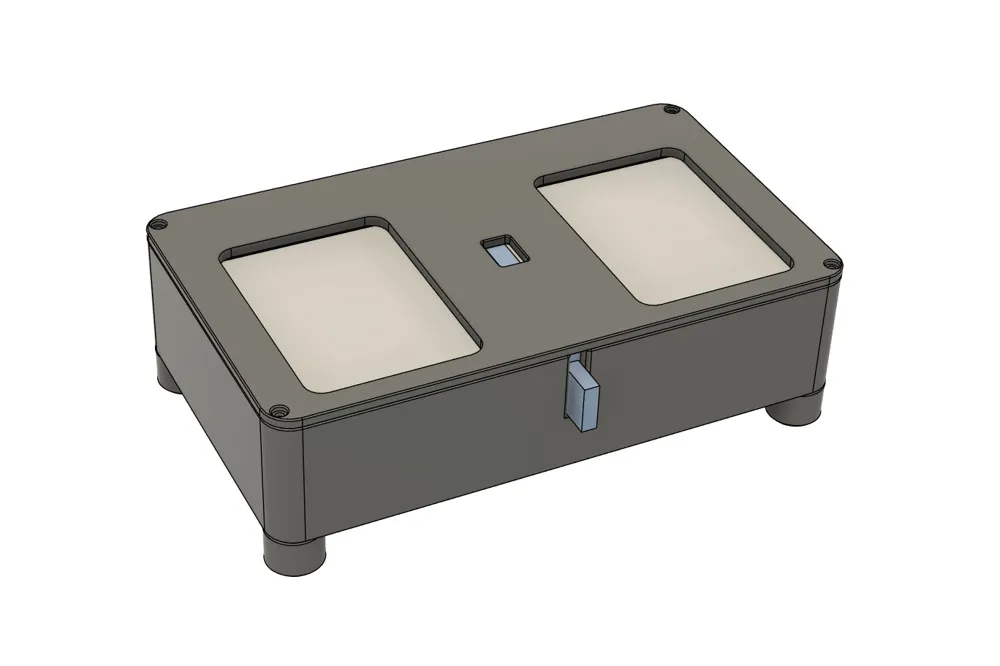

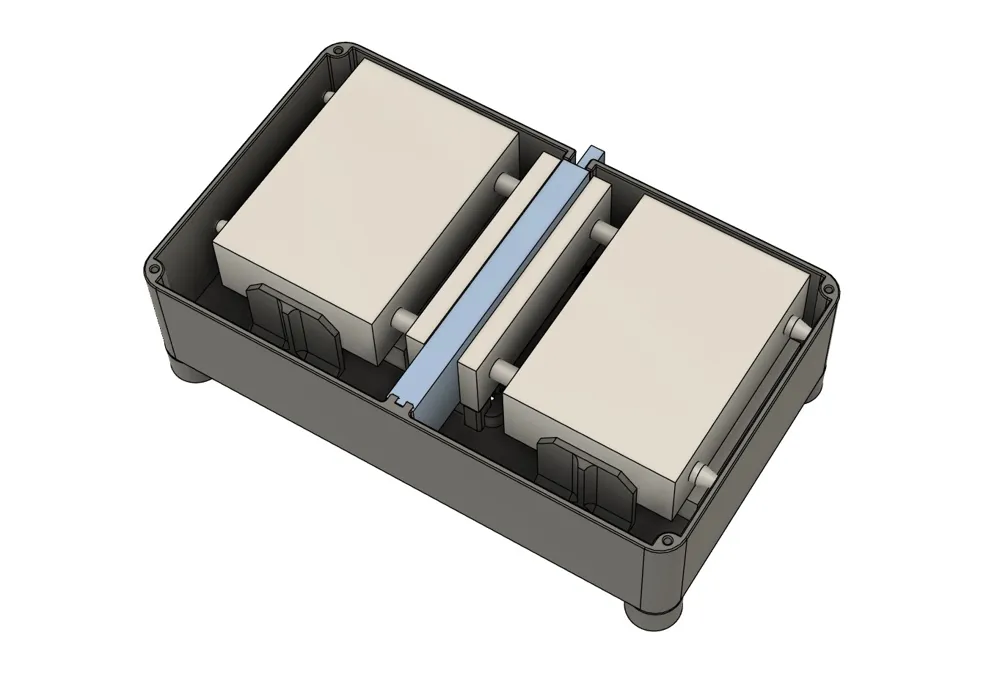

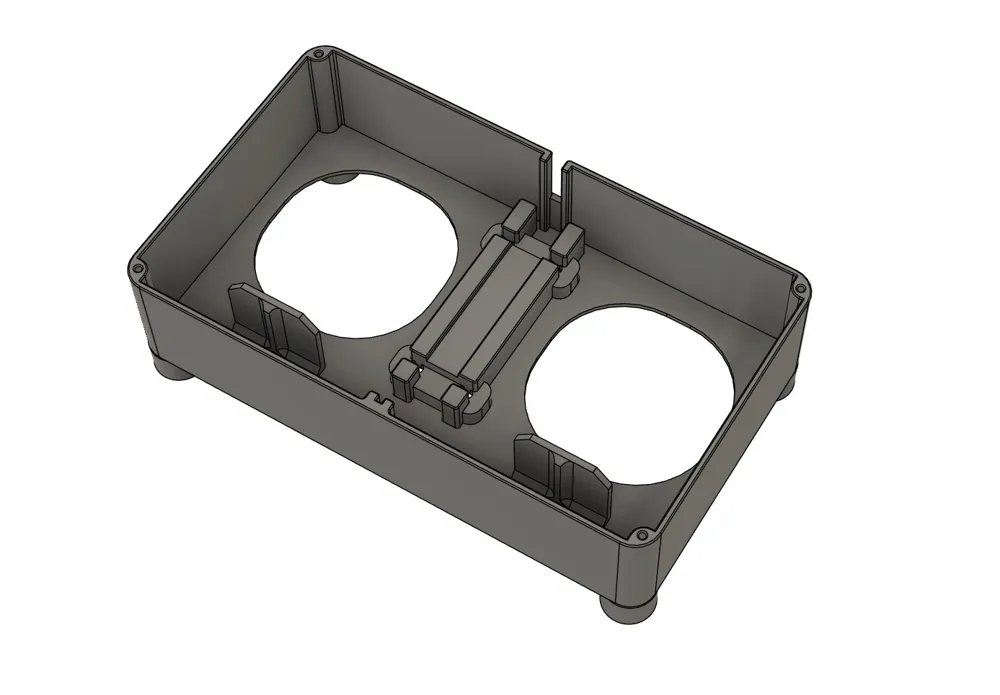

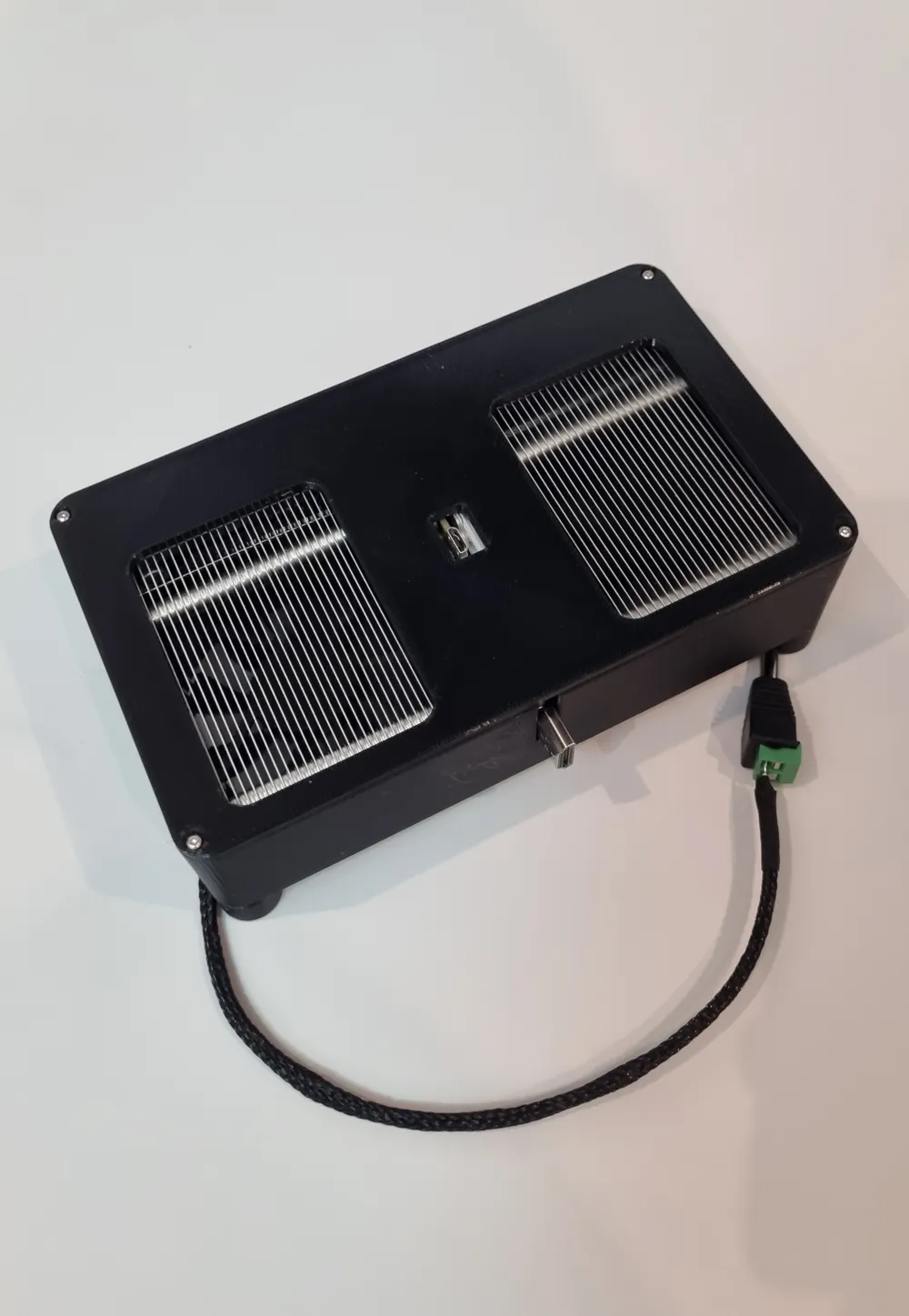

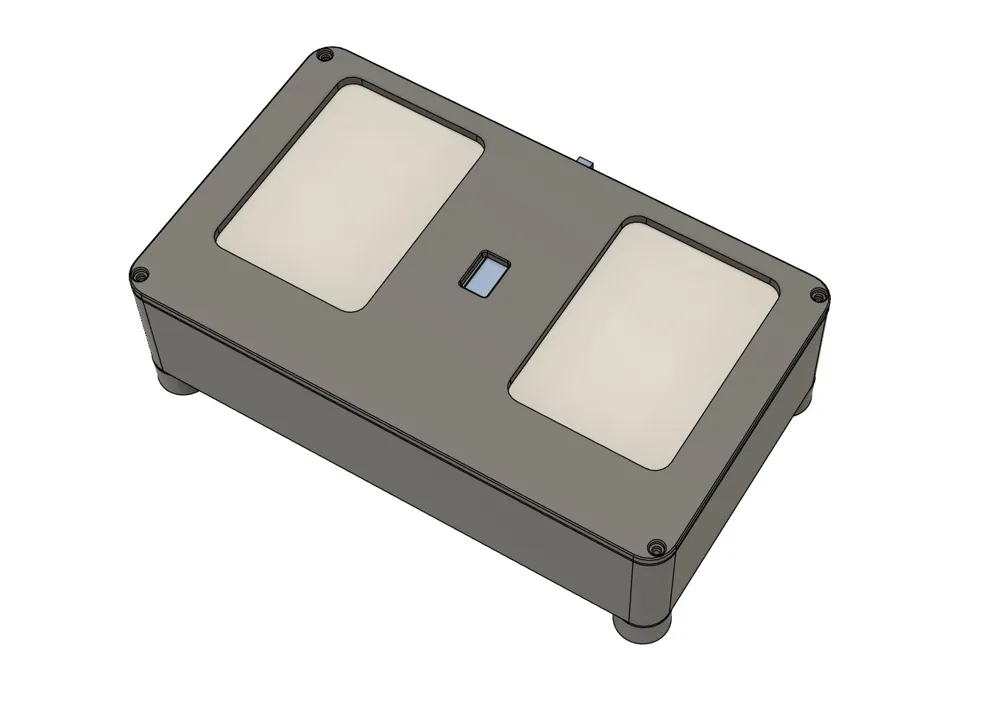

<p>This cooler box was specially developed for the <strong>Fire TV Stick 4K Max (2nd Generation)</strong> and is aimed at users who want to avoid thermal problems such as throttling, stuttering, or permanently high operating temperatures</p><h2>🧊 Concept &amp; Design</h2><p>The Fire TV Stick must be removed from its original casing and then **placed centrally into the 3D-printed cooler box**<br>To the left and right of the circuit board, **two active M.2 fans (JIUSHARK M2Fan)** are provided Using thermal pads, the fans are positioned directly on the circuit board to ensure even and effective heat dissipation</p><p>The design is intended to ensure that:</p><ul><li>the circuit board is securely fixed</li><li>optimal airflow is created on both sides</li><li>heat is reliably dissipated</li></ul><h2>🌬️ Cooling</h2><ul><li>2× JIUSHARK M2Fan coolers (M.2 fans)</li><li>Active cooling from both sides of the circuit board</li><li>Significantly reduced operating temperatures under continuous load</li></ul><h2>🔩 Required Screws</h2><p>The following screws are required for assembly:</p><ul><li><strong>8× M2×8 mm screws (or longer)</strong> for attaching the lid and feet</li><li><strong>4× M2.5×10 mm screws</strong> for attaching the coolers</li></ul><h2>⚡ Power Supply</h2><p>The fans are **powered externally** and not by the Fire TV Stick itself:</p><ul><li>12-V power supply</li><li>Step-down converter for voltage adjustment (depending on fan requirements)</li></ul><p>This keeps the Fire TV Stick electrically unburdened and ensures that the cooling operates independently and stably</p><h2>🖨️ Printing Notes</h2><ul><li>Material recommendation: <strong>PETG or ABS</strong></li><li>PLA is possible, but not ideal due to heat development</li></ul><h2>⚠️ Important Notes</h2><ul><li>Modification at your own risk</li><li>Opening the Fire TV Stick voids the warranty</li><li>Basic electrical knowledge for fans and step-down converters is required</li></ul><h3> </h3>

Fire TV Stick 4K Max 2nd Gen Dual Fan Cooling

ASIA

Print Profile(1)

Description

🧊 Concept & Design

🌬️ Cooling

🔩 Required Screws

⚡ Power Supply

🖨️ Printing Notes

⚠️ Important Notes
