Schichthöhe  0,2 mm 3 Außenwände Füllung 15 % Der Druck erfolgt mit Stützstrukturen. Das Modell ist so ausgerichtet, dass die sichtbaren Flächen direkt aus dem Druck heraus eine möglichst glatte und saubere Oberfläche erhalten, ohne nachträgliches Schleifen oder Glätten.Für eine verbesserte Oberflächenqualität wird die Druckgeschwindigkeit der Außenwände sowie der Deck- und Bodenflächen reduziert. Dadurch entstehen schärfere Kanten, weniger Vibrationen und ein insgesamt hochwertigeres Druckbild.&nbsp;Der Mechanismus zum Einrasten an der DIN Schiene muss nach dem Druck etwas nachgearbeitet werden sonst lässt sich der Halter nur sehr schwer anbringen und kaum mehr lösen!

Layer height 0.2 mm 3 outer walls Infill 15% Printing is done with supports. The model is oriented so that the visible surfaces, directly from the print, achieve the smoothest and cleanest possible finish without subsequent sanding or smoothing.For improved surface quality, the print speed of the outer walls as well as the top and bottom surfaces is reduced. This results in sharper edges, fewer vibrations, and an overall higher-quality print.&nbsp;The snap-in mechanism for the DIN rail must be post-processed slightly after printing, otherwise the holder will be very difficult to attach and almost impossible to remove

0.2mm layer, 3 walls, 15% infill

You may create derivative works based on this object, provided that all such derivative works are published exclusively on the MakerWorld platform and include proper attribution to the original creator. You may not share, upload, host, distribute, or publish this object—or any derivative work of this object—on any other digital platform, marketplace, or distribution channel. Commercial use of this object and any derivative works is strictly prohibited. This includes, but is not limited to, selling, renting, sublicensing, or using the object in any context in which you receive monetary compensation or other financial benefits.

This user content is licensed under the MakerWorld Exclusive License.

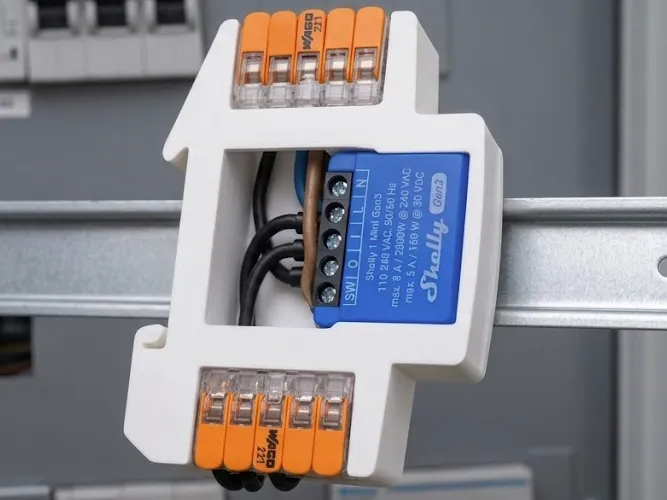

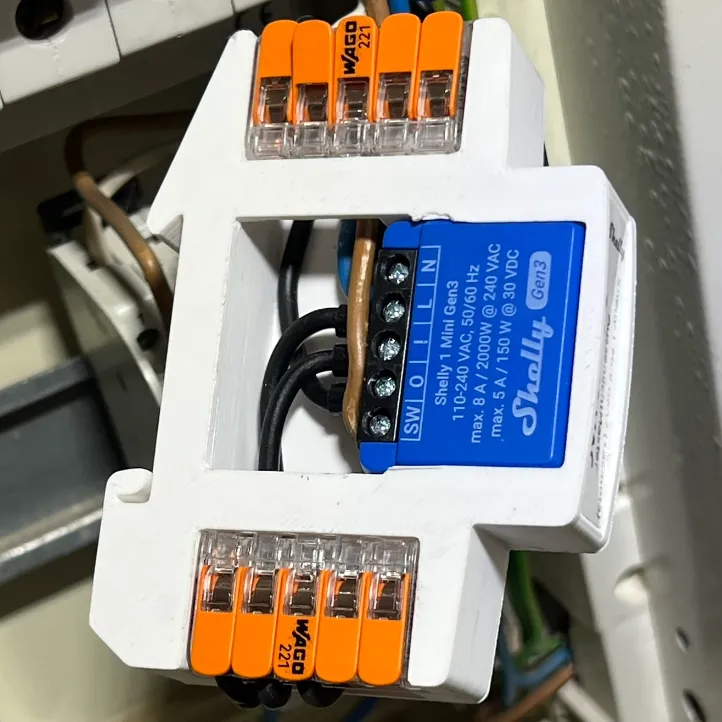

<h2>Shelly Mini 1 Gen3 – DIN-Rail / Hutschiene Adapter mit Wago-Hebelklemmen</h2>Dieser Adapter ermöglicht die saubere Montage eines Shelly Mini 1 Gen3 auf einer Standard-35mm-Hutschiene im Sicherungskasten oder Unterverteiler mit der Belegungsbreite von genau einem Sicherungsautomaten. Um die Verkabelung so einfach und übersichtlich wie möglich zu gestalten, bietet das Design Platz für zwei Wago 221-415 Klemmen (5-Leiter) – jeweils eine oben und eine unten.<h3>Features:</h3><ul><li>Kompakt: Nimmt genau einen Teilungseinheit-Platz (1 TE) auf der Schiene ein.</li><li>Wago-Integration: Perfekt für die Verteilung von Schaltkontakten und Eingängen (z.B. für Bewegungsmelder oder mehrere Lampen).</li><li>Beschriftung: Die Frontseite bietet Platz für Standard-Etiketten (ca. 12x40 mm) - siehe Beispielbild</li></ul><h3>Hinweis zur Passform:</h3>Ich habe dieses Modell mit verschiedenen Hutschienen von unterschiedlichen Herstellern getestet. Dabei ist mir aufgefallen, dass die Maße der Schienen (trotz Norm) in der Praxis leicht variieren können. Je nachdem, welche Hutschiene in eurem Kasten ist, kann die Clip-Halterung sehr stramm sitzen. Es ist meist eine leichte Nacharbeit mit dem Cuttermesser erforderlich.<h3>Druckempfehlungen:</h3><ul><li>Material: Ich empfehle PETG für den Schnappmechanismus - Standard-PLA funktioniert aber auch</li><li>Wände: Mindestens 3 Wandlinien für die Stabilität der Halteclips.</li><li>Support: Das Design ist ohne Support gedacht</li></ul>Hinweis: Arbeiten am Sicherungskasten sollten immer von einer Elektrofachkraft durchgeführt werden!&nbsp;<boostme><boosttitle>Boost Me</boosttitle><boostcontent>And of course if you liked it, you can boost me if you want :)</boostcontent></boostme>

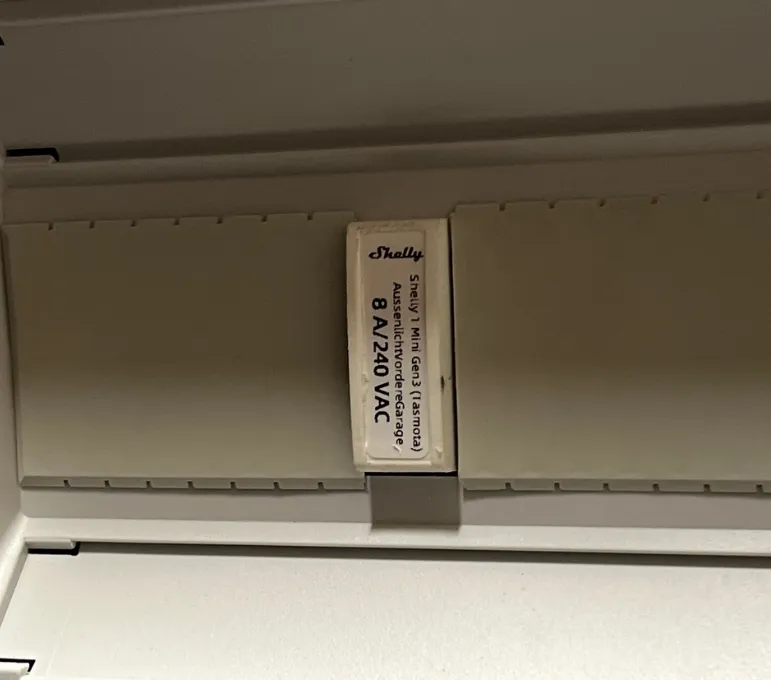

<h2>Shelly Mini 1 Gen3 – DIN-Rail Adapter with Wago Lever Clamps</h2>This adapter allows for the clean mounting of a Shelly Mini 1 Gen3 on a standard 35mm DIN rail in the fuse box or sub-distribution board with the installation width of exactly one circuit breaker. To make wiring as simple and clear as possible, the design offers space for two Wago 221-415 clamps (5-conductor) – one at the top and one at the bottom<h3>Features:</h3><ul><li>Compact: Occupies exactly one module unit space (1 TE) on the rail</li><li>Wago Integration: Perfect for distributing switching contacts and inputs (e.g. for motion detectors or multiple lamps)</li><li>Labeling: The front side offers space for standard labels (approx. 12x40 mm) - see example image</li></ul><h3>Note on Fitment:</h3>I have tested this model with various DIN rails from different manufacturers. I noticed that the dimensions of the rails (despite standardization) can vary slightly in practice. Depending on which DIN rail is in your box, the clip mount may fit very tightly. Slight post-processing with a utility knife is usually required<h3>Printing Recommendations:</h3><ul><li>Material: I recommend PETG for the snap mechanism - but standard PLA also works</li><li>Walls: At least 3 wall lines for the stability of the retaining clips</li><li>Support: The design is intended to be printed without supports</li></ul>Note: Work on the fuse box should always be carried out by a qualified electrician!&nbsp;<boostme><boosttitle>Boost Me</boosttitle><boostcontent>And of course if you liked it, you can boost me if you want :)</boostcontent></boostme>

Print Profile(1)

Description

Shelly Mini 1 Gen3 – DIN-Rail Adapter with Wago Lever Clamps

Features:

Note on Fitment:

Printing Recommendations:
