Hyla Nimbus Water Tank Holder IKEA Raskog

Deutsch:

Da meine Frau ja schon die Einlage für den IKEA Raskog und ihren Flaschen usw. letztens konstruiert bekommen hat und sie auch gerne noch den Nimbus Wassertank am Wagen wollte, um Platz in dem Wagen zu sparen, hier der Halter dafür.

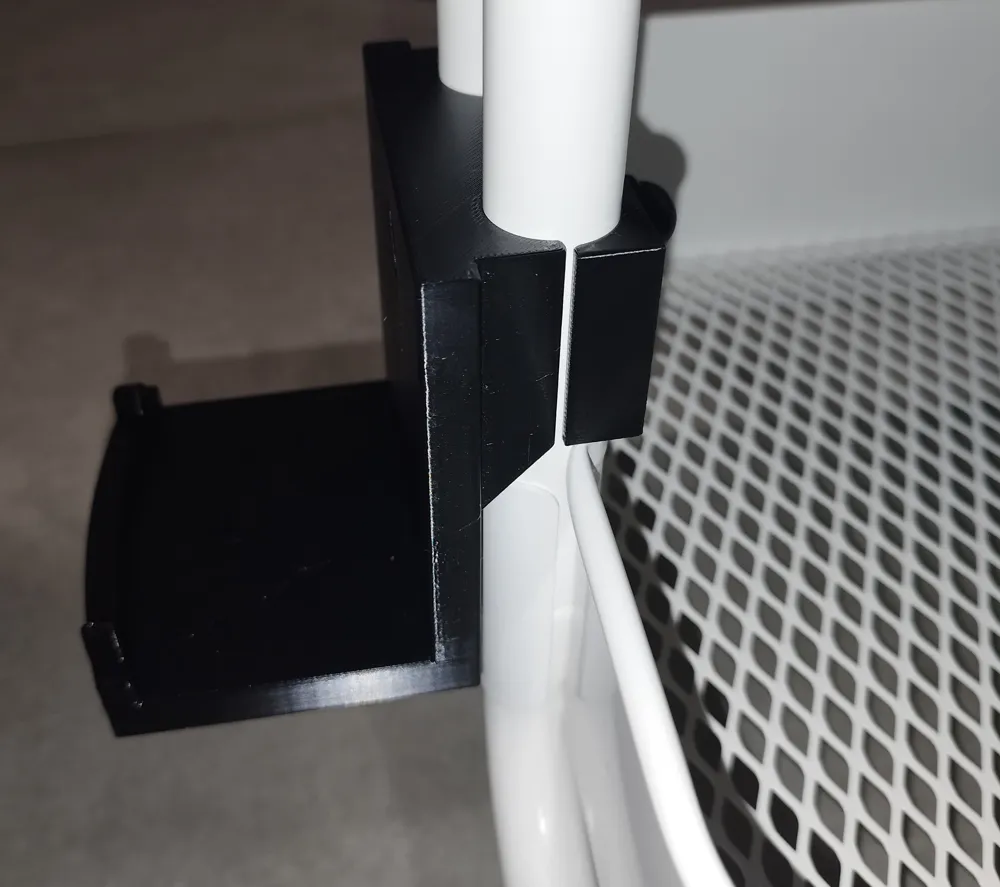

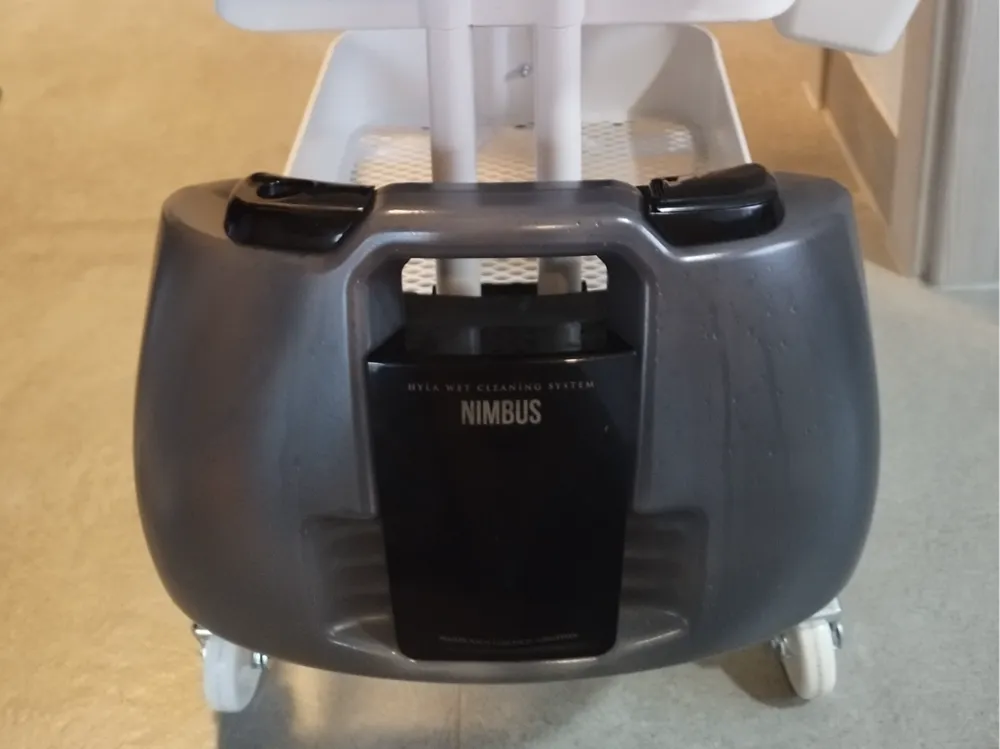

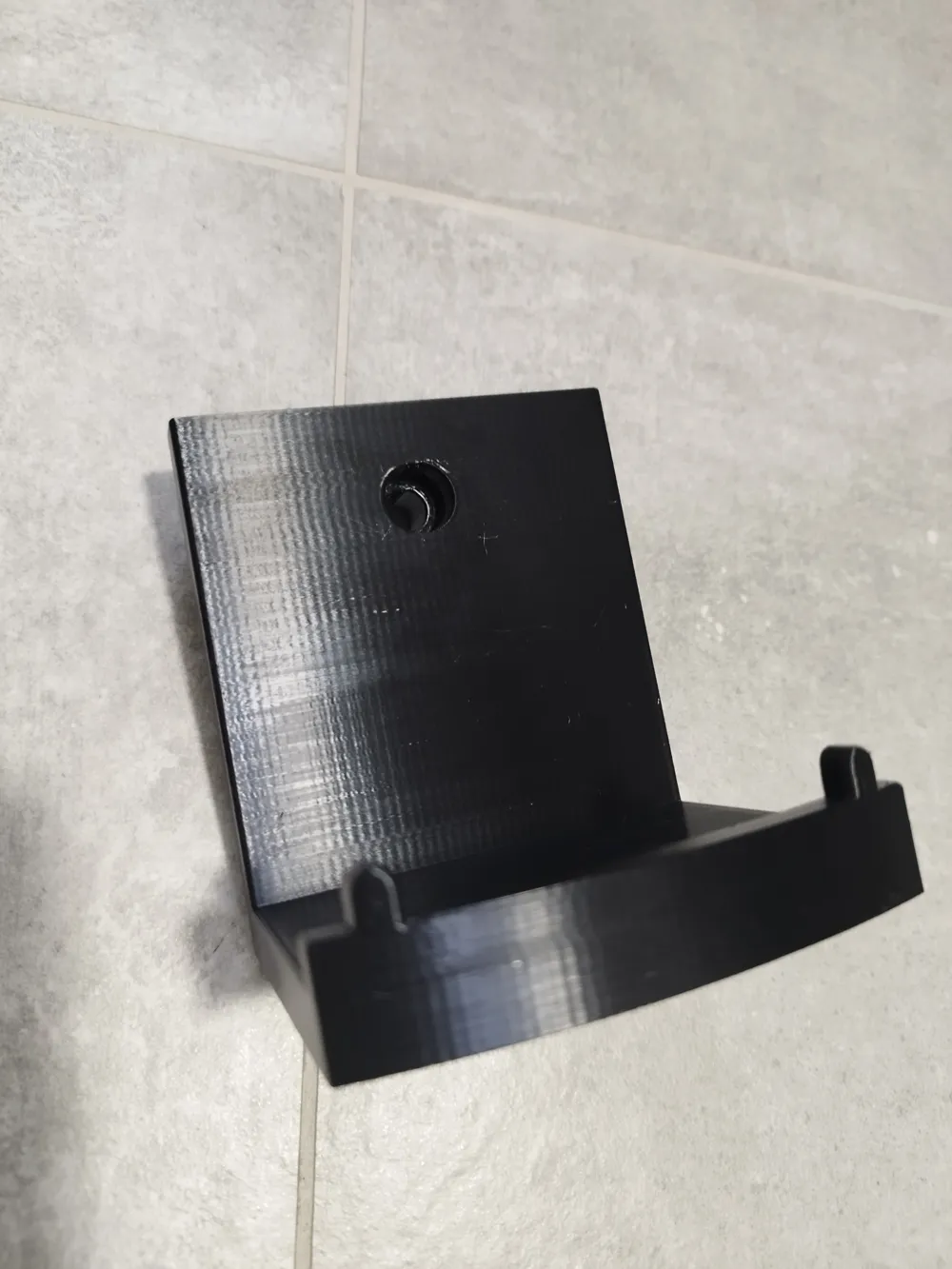

Der Wassertank hat unten 2 Aussparungen wo Schrauben drin sind, diese werden auf die “Nasen” gesetzt, damit der Tank nicht verrutschen kann nach links oder rechts, auch kann der Wassertank dann in der Position in Richtung Wagen gekippt werden und hält trotzdem.

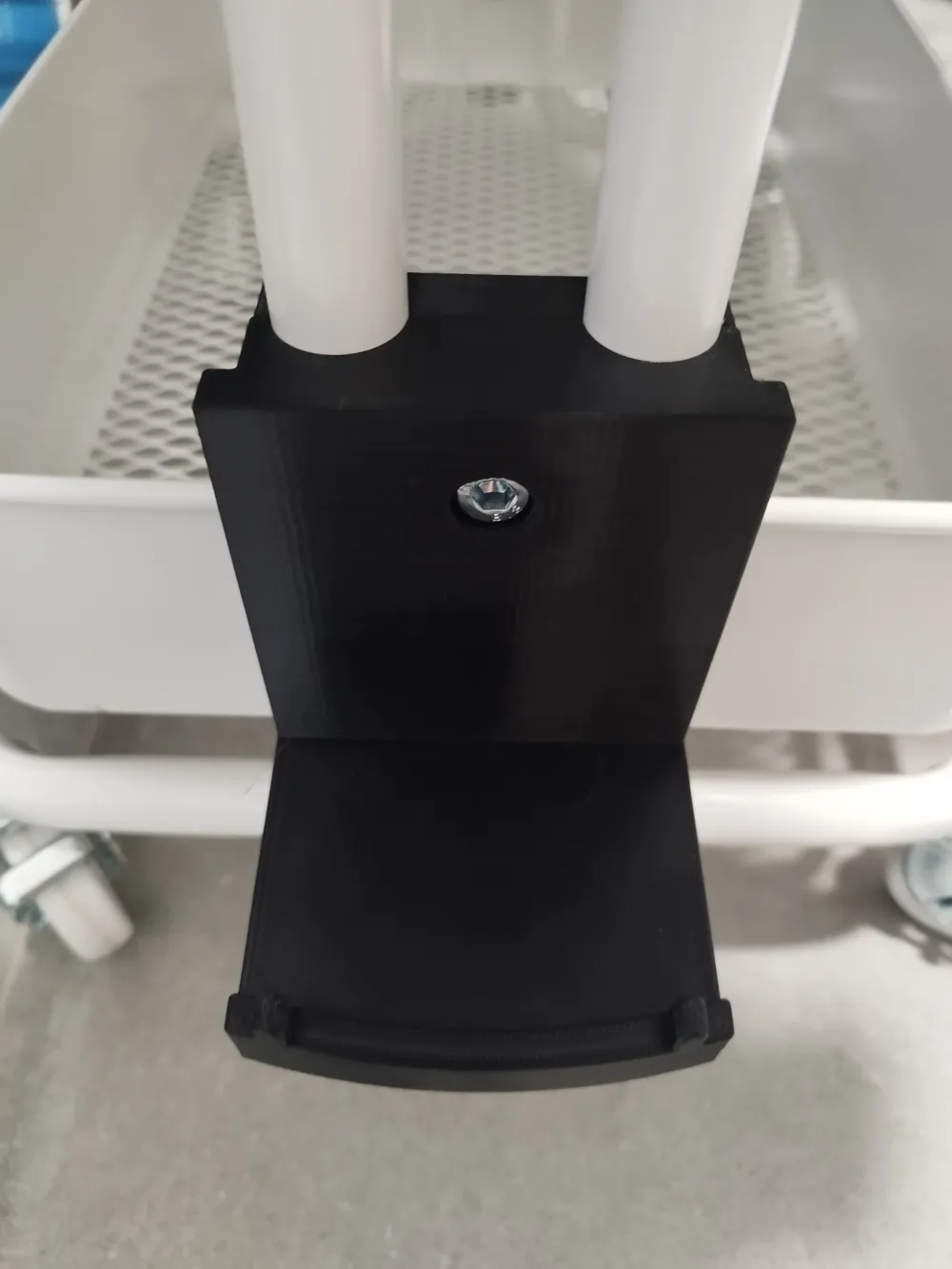

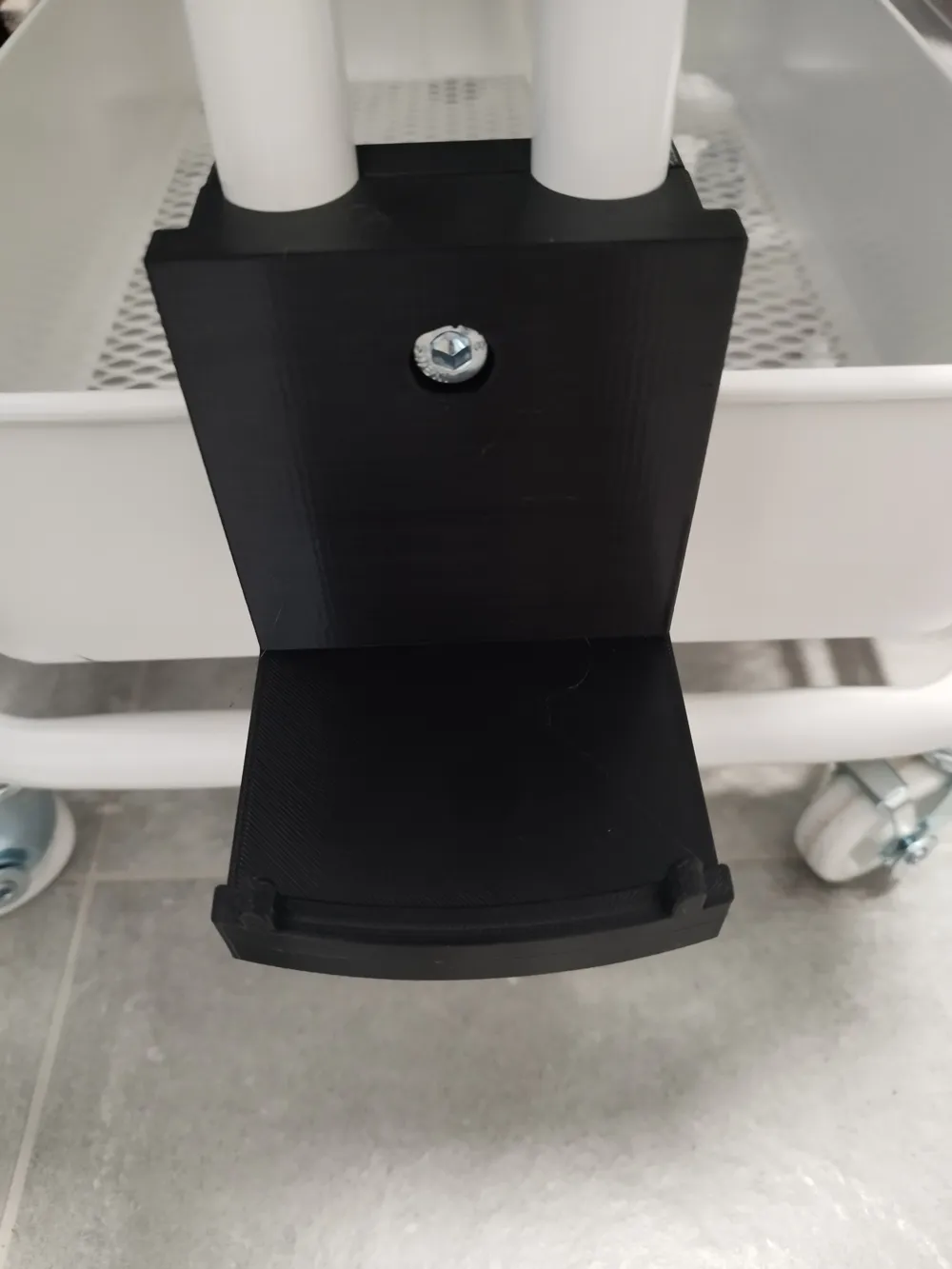

Ich habe den Halter so konstruiert, dass die Aufnahme des Wassertanks etwas tiefer sitzt und damit bequem nach oben entnommen werden kann, ohne oben irgendwo gegen zu stoßen, zb. Halter Ventus Bodendüse ;) Der Halter kann natürlich in beliebiger Höhe montiert werden :D

Zum befestigen habe ich folgendes Material verwendet:

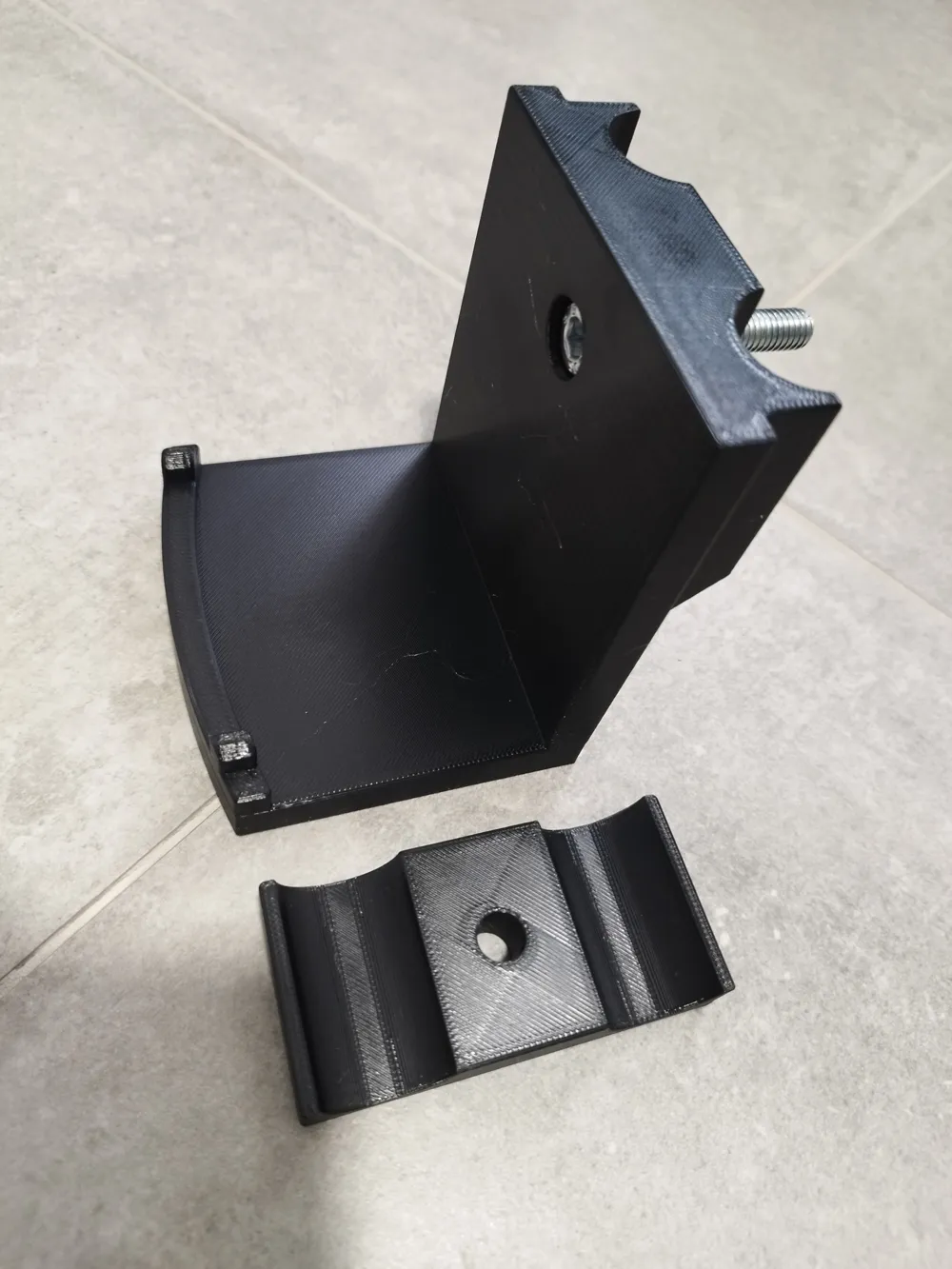

- 1x Innensechskantschraube bzw. Zylinderkopfschraube M8x40 (DIN 912), Vollgewinde oder nicht spielt keine Rolle

- 1x Karosseriescheibe M8 mit 8,4 mm Innendurchmesser x 25 mm Außendurchmesser x 1,5 mm - um mehr Auflagefläche zu haben und damit den Druck der Mutter besser auf den Halter verteilen, hab ich etwas größere Scheiben genommen, aber es gehen auch kleinere/normale U-Scheiben

- 1x Mutter M8, entweder normale (DIN 934 bzw. ISO 4032) oder noch besser Sicherungsmutter (DIN 982 bzw. ISO 7040 oder 985 bzw. ISO 10511)

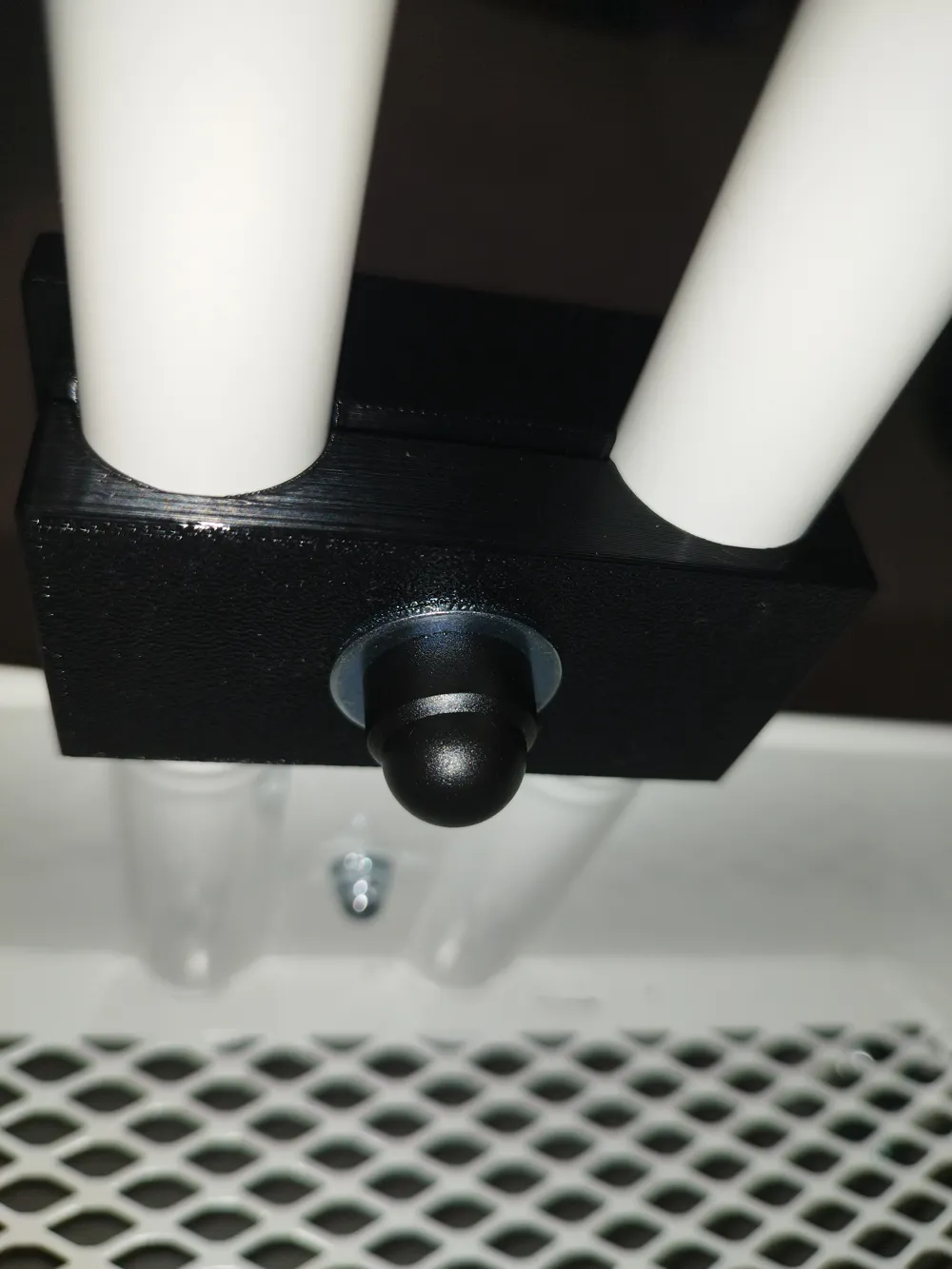

- 1x Sechskantschutzkappe M8, damit sich die Frau nicht an den Schrauben bzw. Muttern verletzt ;)

- Innensechskant mit Schlüsselweite 6mm

- RIng/Maulschlüssel 13mm

Über ein positives Feedback oder Rückmeldungen zu Verbesserungen würde ich mich freuen, natürlich auch über einen Boost :D

English:

Since my wife recently had the insert for the IKEA Raskog and her bottles, etc. constructed, and she also wanted the Nimbus water tank on the cart to save space, here's the holder for it.

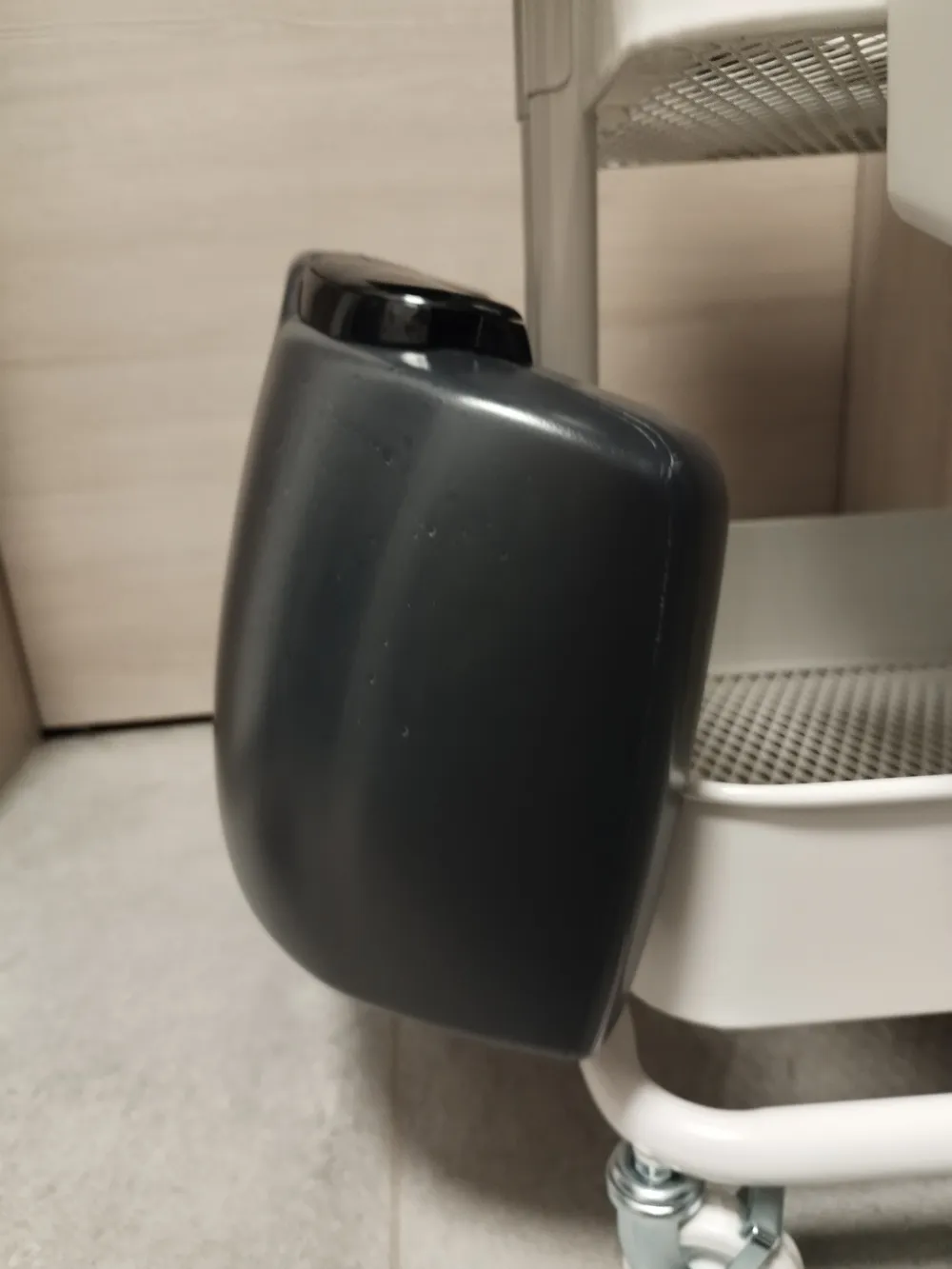

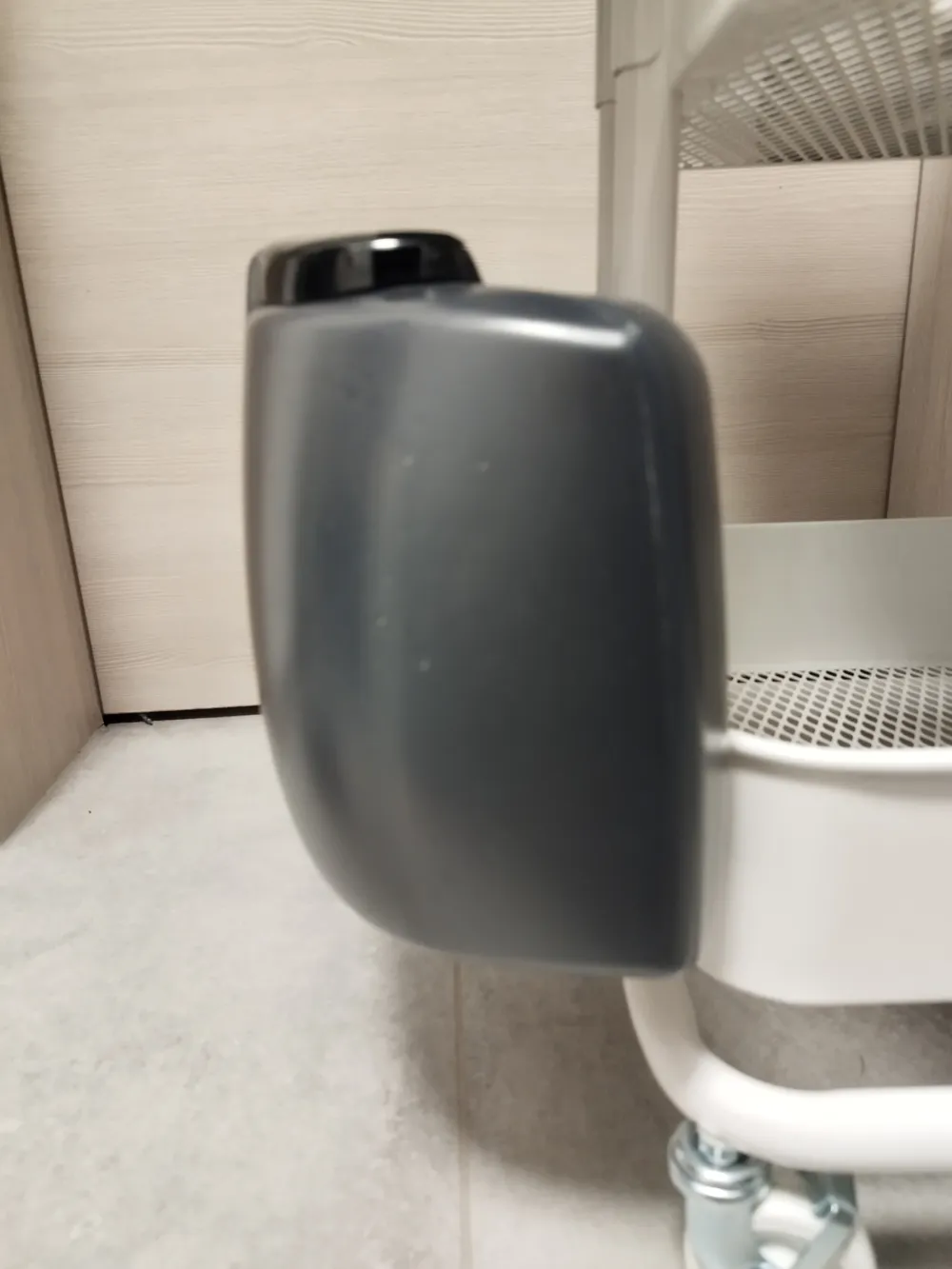

The water tank has two recesses at the bottom with screws. These are placed on the "noses" to prevent the tank from slipping to the left or right. The water tank can also be tilted toward the cart and still stay in place.

I designed the holder so that the water tank mount is slightly lower, allowing it to be easily removed upwards without bumping into anything above, e.g., the Ventus floor nozzle holder ;) The holder can, of course, be mounted at any height :D

I used the following materials to attach it:

- 1x hexagon socket head screw or cylinder head screw M8x40 (DIN 912), whether fully threaded or not doesn't matter

- 1x M8 body disk with 8.4 mm inner diameter x 25 mm outer diameter x 1.5 mm - to provide more contact surface and thus better distribute the nut's pressure on the holder, I used slightly larger washers, but smaller/standard washers will also work

- 1x M8 nut, either standard (DIN 934 or ISO 4032) or, even better, a lock nut (DIN 982 or ISO 7040 or 985 or ISO 10511)

- 1x M8 hexagon cap, to prevent my wife from injuring herself on the screws or nuts ;)

- Hex socket with 6 mm wrench size

- 13 mm ring/open-end wrench

I would appreciate any positive feedback or suggestions for improvements, and of course, a boost too :D
