Diese Variante ist für eine M3 Mutter gedacht.&nbsp;Es ist also nicht nötig eine Einschmelzhülse einszusetzen.&nbsp;

This variant is intended for an M3 nut.&nbsp;Therefore, it is not necessary to use a melt sleeve.&nbsp;

NEW Variante 2 - 0.12mm layer, 6 walls, 15% infill


Die Variante hat keine Vertiefung für eine M3 Mutter.Es muss eine M3 Einschmelzhülse eingebracht werden.

The variant does not have a recess for an M3 nut.An M3 melting sleeve must be inserted.

Variante 1 - 0.12mm layer, 6 walls, 15% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

DenyTwo

Magnetic Paddles MOD for Logitech G27 G29 G920 G923

Für das Modell werden folgende Komponenten benötigt: Variante 1:<ul><li>Magnet 8x2mm (8 Stück) ODER 8x4mm (4 Stück)</li><li>2x M3x25 Schrauben oder länger</li><li>2x M3 Einschmelzhülse</li></ul>&nbsp;Variante 2:<ul><li>Magnet 8x2mm (8 Stück) ODER 8x4mm (4 Stück)</li><li>2x M3x25 Schrauben oder länger</li><li>2x M3 Mutter</li></ul>&nbsp;Das Modell wird mit 6 Wandstärken gedruckt, damit die Einschmelzhülse genug “Futter” zum packen hat. Alternativ zur Einschmelthülse kann auch einfach eine M3 Mutter in der Variante 2 genutzt werden. &nbsp;Für die 8x2mm Magneten habe ich mich entschieden, weil diese deutlich günstiger sind als Magneten mit 8x4mm. Aber die könnt ihr natürlich genauso verwenden wenn ihr das möchtet.&nbsp;Die Magneten sollten mit Sekundenkleber eingeklebt werden, damit die Schaltwippen diese nicht wieder aus den Löchern ziehen können.Ich persönlich drucke fast alles in PETG. Aber PLA funktioniert hier genauso gut, da auf das Teil keine mechanische Wirkung trifft.&nbsp;Wenn euch das Teil gefällt, würde ich mich über einen Boost freuen :-)<boostme><boosttitle>Boost Me</boosttitle></boostme>

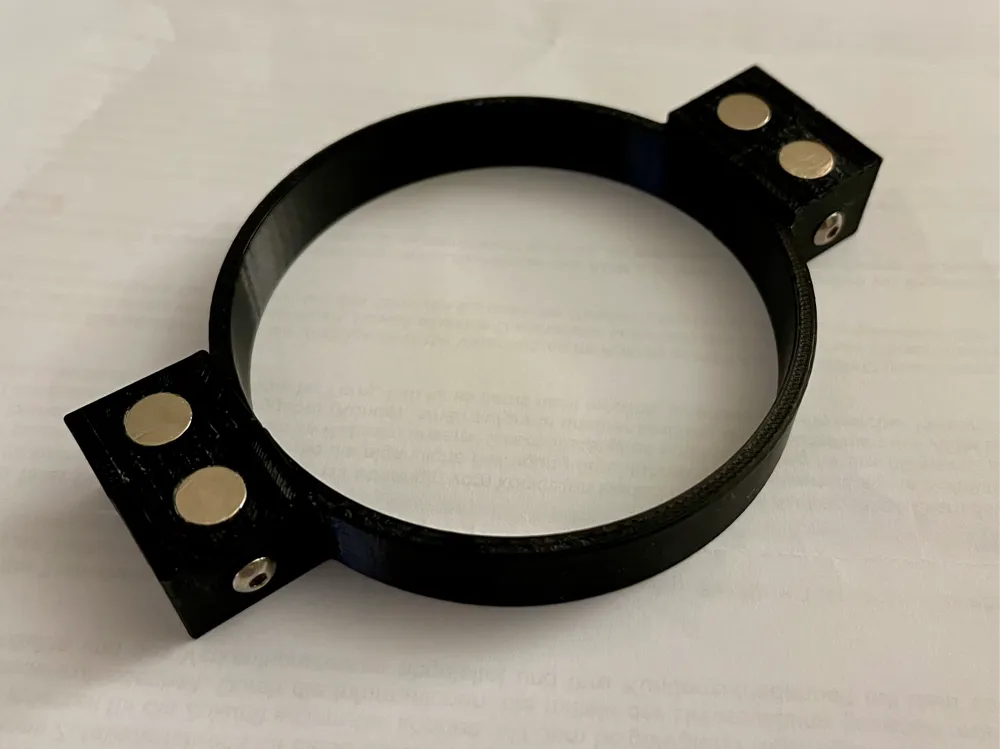

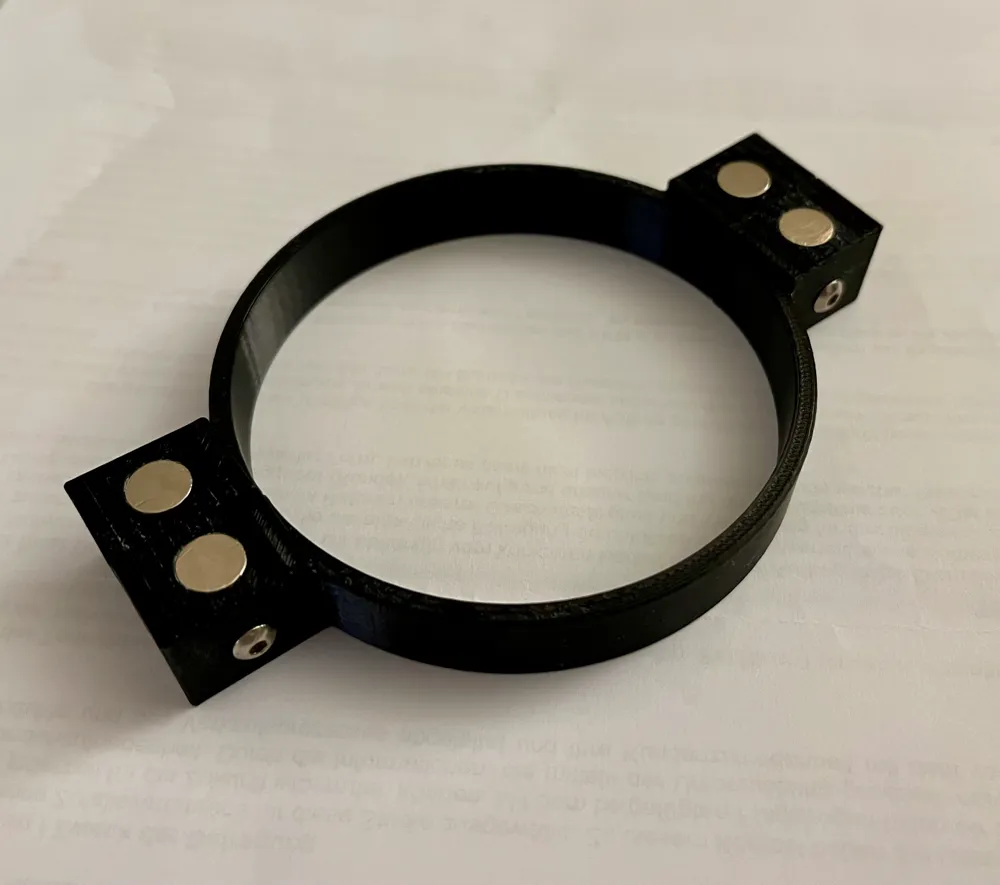

The following components are required for the model:


Variant 1:
<ul>
<li>8x2mm magnet (8 pieces) OR 8x4mm (4 pieces)</li>
<li>2x M3x25 screws or longer</li>
<li>2x M3 heat-shrink tubing</li>
</ul>

&nbsp;

Variant 2:
<ul>
<li>8x2mm magnet (8 pieces) OR 8x4mm (4 pieces)</li>
<li>2x M3x25 screws or longer</li>
<li>2x M3 nut</li>
</ul>

&nbsp;
The model is printed with 6 wall thicknesses so that the heat-shrink tubing has enough “food” to pack. Alternatively, a M3 nut can simply be used in Variant 2 instead of the heat-shrink tubing.

&nbsp;
I decided to use the 8x2mm magnets because they are significantly cheaper than magnets with 8x4mm.
But of course you can use them just as well if you want.

&nbsp;
The magnets should be glued in with superglue so that the rocker switches cannot pull them out of the holes again.
I personally print almost everything in PETG. But PLA works just as well here, as there is no mechanical impact on the part.

&nbsp;
If you like the part, I would appreciate a Boost :-).
<boostme><boosttitle>Boost Me</boosttitle></boostme>
