Da der Designer kein Druckprofil angeboten habe, habe ich meines hochgeladen.

Since the designer did not offer a print profile, I uploaded mine

original design, 0.2mm layer, solid

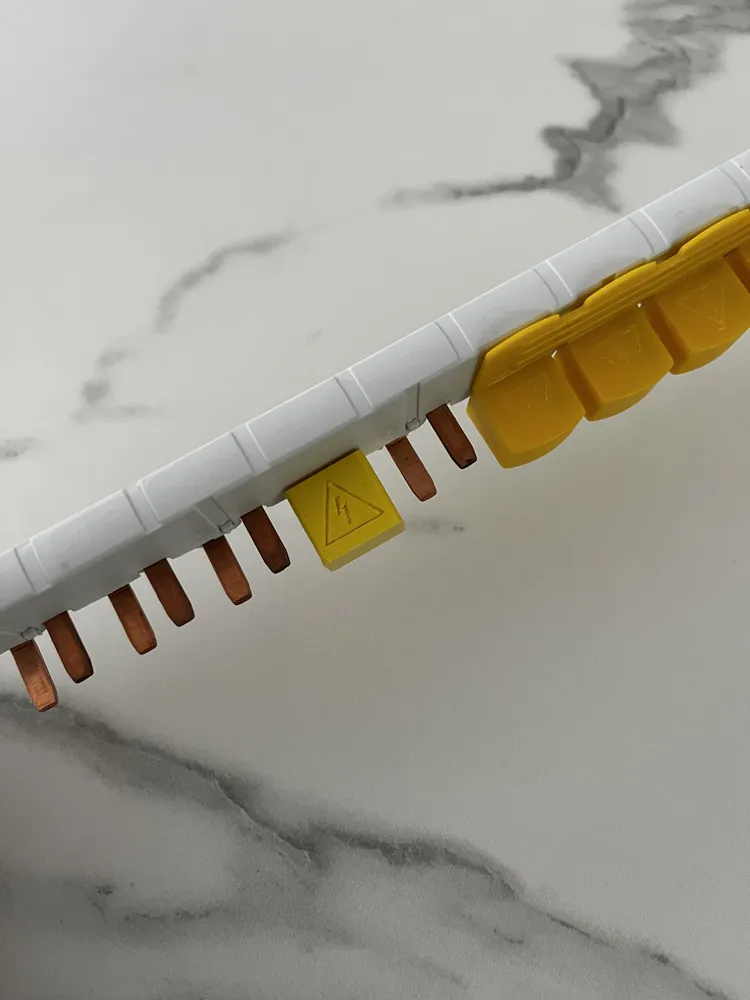

Das Original-Volumen war sehr eng konstruiert - fast 0,3mm enger als der eigentliche Stift auf meiner Phasenschiene. Ich habe daher in Y-Richtung um einige Prozent skaliert. Jetzt kann man es besser aufstecken und es sitzt noch immer fest genug um nicht herunterzufallen.&nbsp;Bei meiner A9XPH312 Schiene ist der Berührschutz dennoch nicht perfekt gegeben, da die Kappe ca. 1mm zu schmal ist. Bei weiterer Skalierung hält sie nicht mehr. Eine komplette Neukonstruktion wäre nötig, dazu habe ich derzeit keine Zeit.

The original volume was designed very tightly - almost 0.3mm narrower than the actual pin on my busbar. I therefore scaled it by a few percent in the Y-direction. Now it can be attached better, and it still sits firmly enough not to fall off&nbsp;However, with my A9XPH312 busbar, the touch protection is still not perfect because the cap is approximately 1mm too narrow. With further scaling, it no longer holds. A complete redesign would be necessary, but I currently don't have time for that

less tighter fit, 0.2mm layer, solid

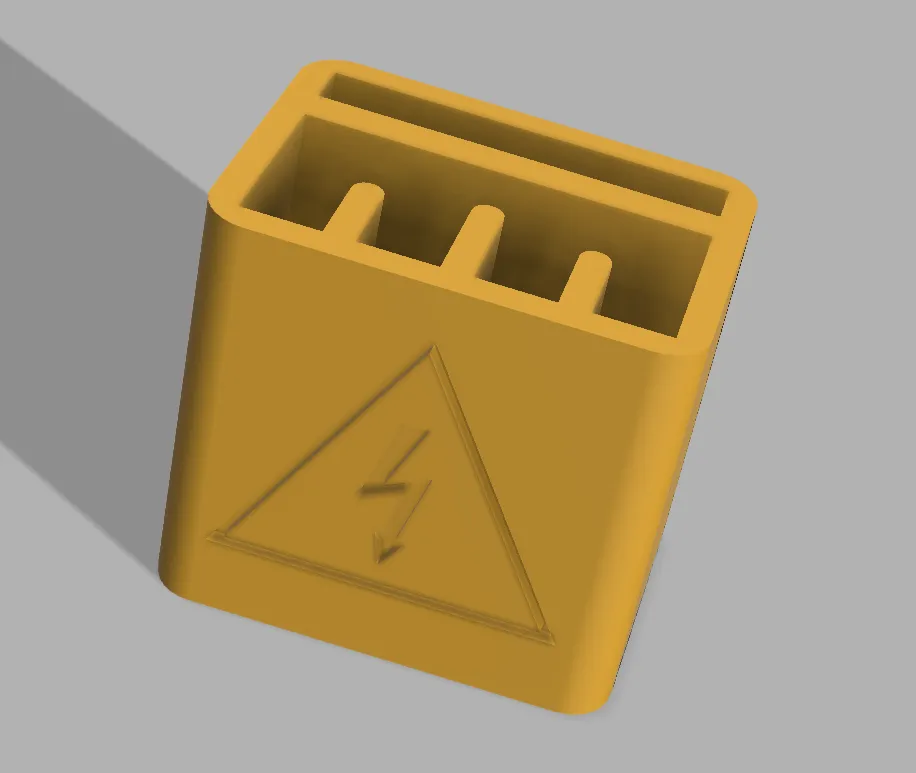

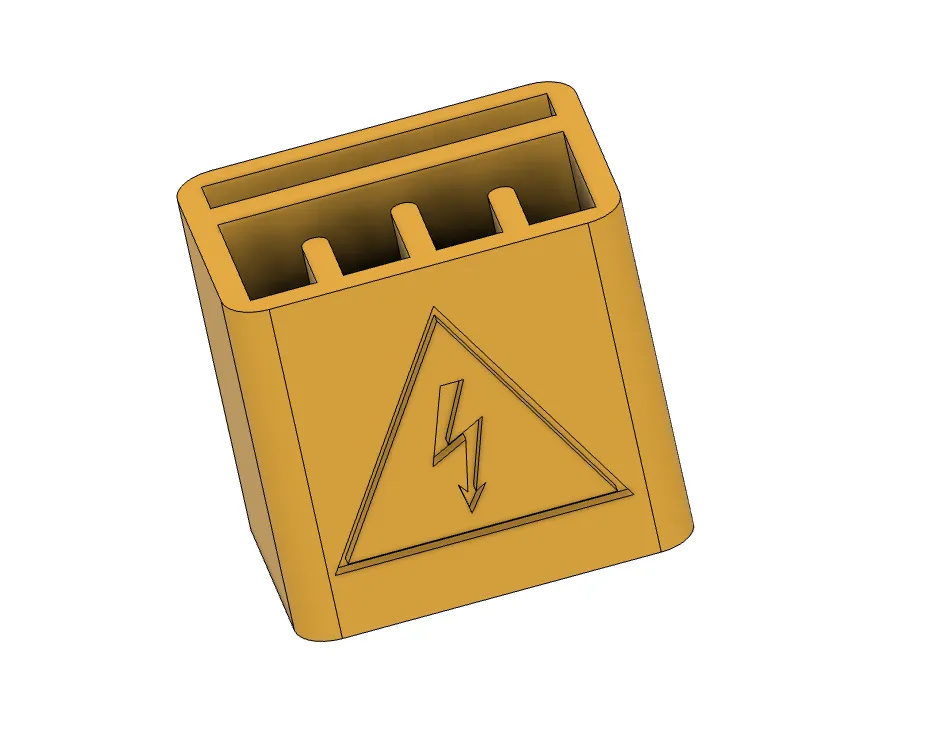

This is tooth cover for comb Schneider Electric Acti9 to protect teeth in the switchboardActi 9 Multi 9 Multi 9 C60 C60H connection comb Multi 9 Multi 9 C60 C60L connection comb Multi 9 Multi 9 C60 C60N connection comb Multi 9 Multi 9 C60 C60CTRL connection comb
