Jonction-P Full Parametric

Parametric Jonction-P

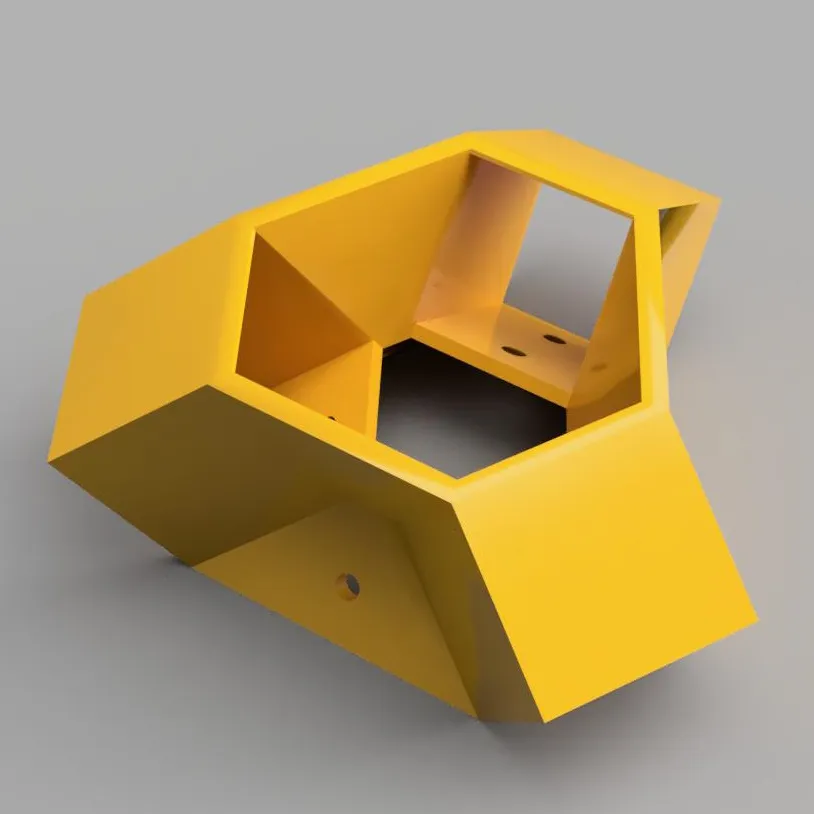

The Parametric Jonction-P model is an advanced and fully configurable version of the original connector (https://cults3d.com/:11412), enabling the creation of custom and modular furniture using square wooden rods. Thanks to the flexibility offered by OpenSCAD, every aspect of the connector can be adjusted to perfectly suit your specific needs.

Features and Benefits:

• Complete Parameterization: All parameters of the connector are adjustable, including the dimensions of the wooden rods, the thickness of the plastic, the size of the screws, and the placement of the holes. This allows for the use of a variety of materials and dimensions, making the model adaptable to any furniture project.
• Versatility: Use the connector to construct various types of furniture such as tables, shelves, or even architectural structures. The adjustable parameters allow for the creation of unique and personalized configurations.
• Material Compatibility: The original model used wooden rods of 27mm x 27mm. With the parametric version, you can define the exact size of the rods you use, providing compatibility with a wider range of locally available materials.
• Strength and Stability: The strength and triangulation parameters can be adjusted to increase the stability of the final structure. Additional holes allow for securing the furniture to the wall or reinforcing the structure with metal cables for better triangulation.
• Ease of Assembly: The assembly instructions remain simple. Cut your wooden rods to the desired dimensions, insert them into the connectors, and secure them with screws. The surfaces can be reinforced with plywood, and additional holes are available for extra fixations if needed.

3D Printing Parameters:

To print your own Parametric Jonction-P connector, you will need to adjust the parameters in OpenSCAD according to the dimensions of the wooden rods and screws you have chosen. Here are some key parameters to adjust:

• Rod Dimensions (Section): The dimension of the rods in millimeters, adjustable from 10 to 35mm
• Arm Length (Lenght_of_arms): The length of the connector arms in millimeters, adjustable from 10 to 35mm
• Connector Thickness (Thickness): The thickness of the connector in millimeters, adjustable from 2 to 5mm
• Number of Screws (Number_of_screws): The number of screws used to secure each connection
• Screw Size (Screw_size): The size of the screws, available options from M2 to M6
• Rib Hole Generation (Generate_rib_hole): Enable or disable the generation of rib holes
• Top Chamfer (Generate_top_chamfer): Enable or disable the generation of the top chamfer

• Bottom Chamfer (Generate_bottom_chamfer): Enable or disable the generation of the bottom chamfer





  Français

Jonction-P Paramétrique

Le modèle Jonction-P Paramétrique est une version avancée et entièrement configurable du connecteur original (https://cults3d.com/:11412), permettant la création de meubles sur mesure et modulaires en utilisant des tiges de bois carrées. Grâce à la flexibilité offerte par OpenSCAD, chaque aspect du connecteur peut être ajusté pour répondre parfaitement à vos besoins spécifiques.

Caractéristiques et Avantages :

Paramétrisation Complète : Tous les paramètres du connecteur sont ajustables, y compris les dimensions des tiges de bois, l'épaisseur du plastique, la taille des vis et le placement des trous. Cela permet d'utiliser une variété de matériaux et de dimensions, rendant le modèle adaptable à tout projet de mobilier.

Polyvalence : Utilisez le connecteur pour construire divers types de meubles tels que des tables, des étagères, ou même des structures architecturales. Les paramètres ajustables permettent la création de configurations uniques et personnalisées.

Compatibilité Matérielle : Le modèle original utilisait des tiges de bois de 27mm x 27mm. Avec la version paramétrique, vous pouvez définir la taille exacte des tiges que vous utilisez, offrant une compatibilité avec une gamme plus large de matériaux disponibles localement.

Solidité et Stabilité : Les paramètres de solidité et de triangulation peuvent être ajustés pour augmenter la stabilité de la structure finale. Des trous supplémentaires permettent de fixer les meubles au mur ou de renforcer la structure avec des câbles métalliques pour une meilleure triangulation.

Facilité d'Assemblage : Les instructions d'assemblage restent simples. Coupez vos tiges de bois aux dimensions souhaitées, insérez-les dans les connecteurs, et fixez-les avec des vis. Les surfaces peuvent être renforcées avec du contreplaqué, et des trous supplémentaires sont disponibles pour des fixations supplémentaires si nécessaire.

Paramètres d'Impression 3D :

Pour imprimer votre propre connecteur Jonction-P Paramétrique, vous devrez ajuster les paramètres dans OpenSCAD en fonction des dimensions des tiges de bois et des vis que vous avez choisies. Voici quelques paramètres clés à ajuster :

• Dimensions des Tiges (Section) : La dimension des tiges en millimètres, ajustable de 10 à 35mm
• Longueur des Bras (Length_of_arms) : La longueur des bras du connecteur en millimètres, ajustable de 10 à 35mm
• Épaisseur du Connecteur (Thickness) : L'épaisseur du connecteur en millimètres, ajustable de 2 à 5mm
• Nombre de Vis (Number_of_screws) : Le nombre de vis utilisé pour sécuriser chaque connexion
• Taille des Vis (Screw_size) : La taille des vis, options disponibles de M2 à M6
• Génération de Trous pour Nervures (Generate_rib_hole) : Activer ou désactiver la génération de trous pour nervures
• Chanfrein Supérieur (Generate_top_chamfer) : Activer ou désactiver la génération du chanfrein supérieur
• Chanfrein Inférieur (Generate_bottom_chamfer) : Activer ou désactiver la génération du chanfrein inférieur
