AMS lite Top Mount A1
Print Profile(1)
Description

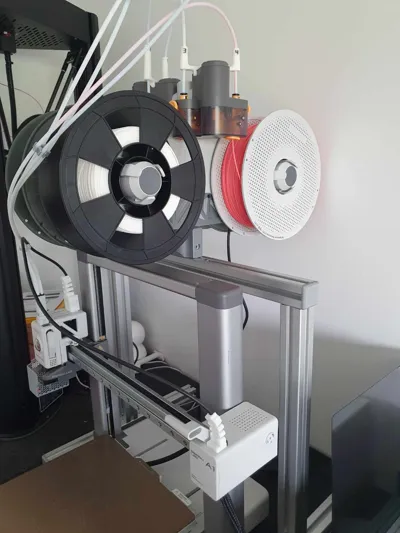

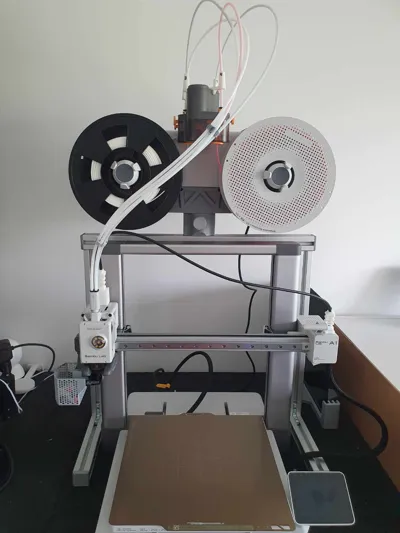

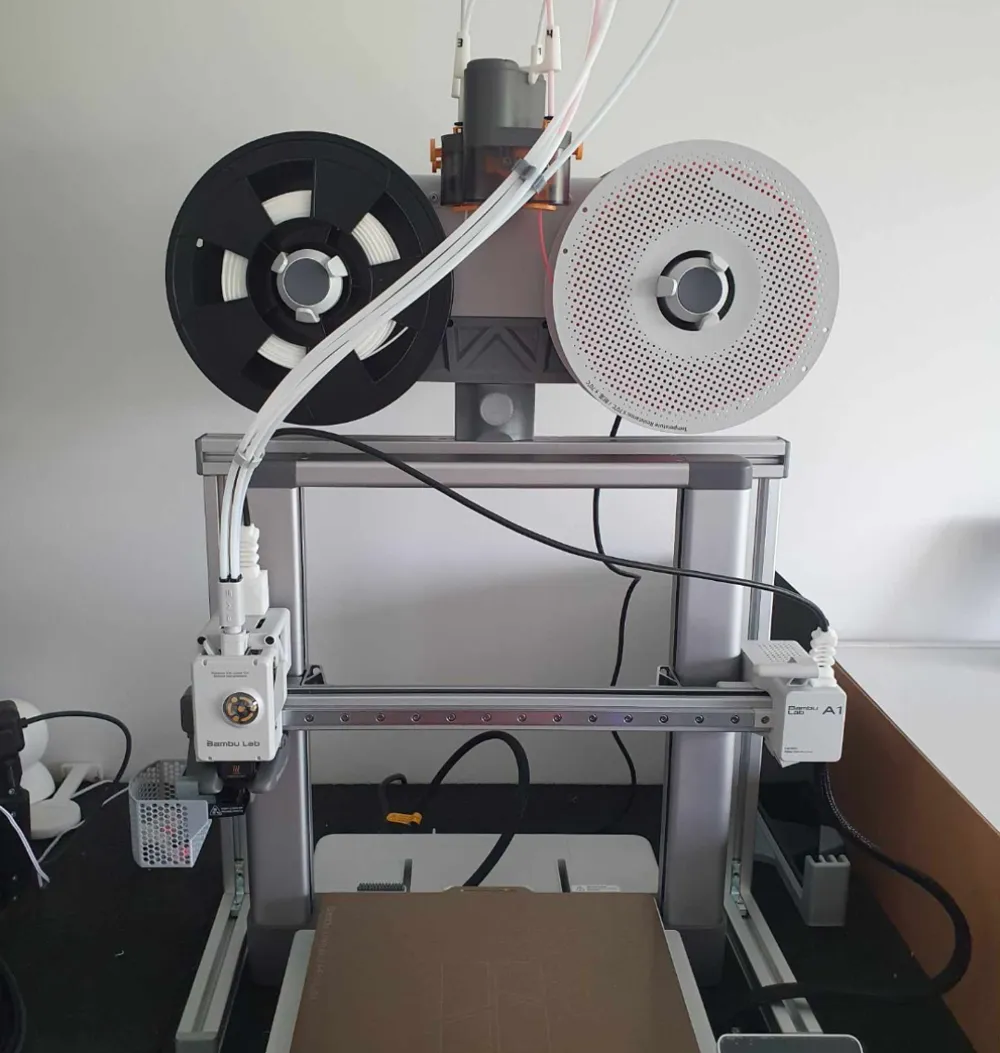

Je souhaitais gagner de la place en mettant l’AMS lite au dessus de mon A1, mais sans le poser sur le châssis de l’imprimante et sans avoir une inclinaison de l’AMS qui peux entrainer une chute des bobines pendant l’impression.
Poser l’AMS sur un châssis indépendant me parais beaucoup plus adapter et sure évitant ainsi les propagation des vibrations de l’imprimante a l’AMS.

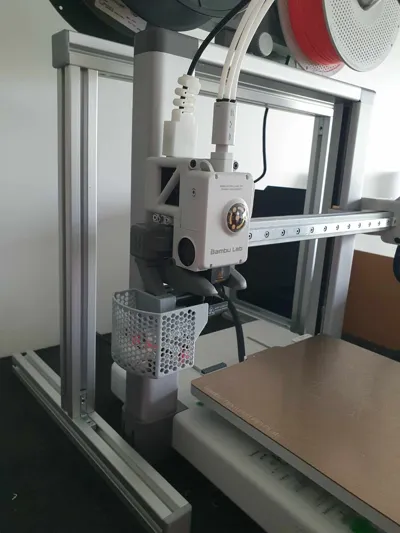

Le modèle présenter s’adapte sur du profil alu 30x30 type B rainure de 8, j’ai commandé 5 morceaux de profil alu (4x370mm et 1x460mm) et 8 équerre interne pour réaliser le châssis (commander sur le site MOTEDIS).

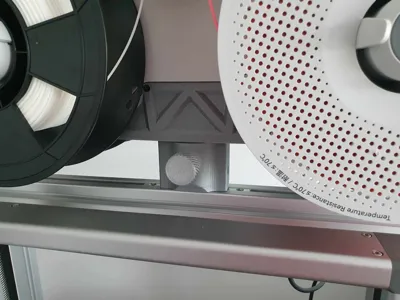

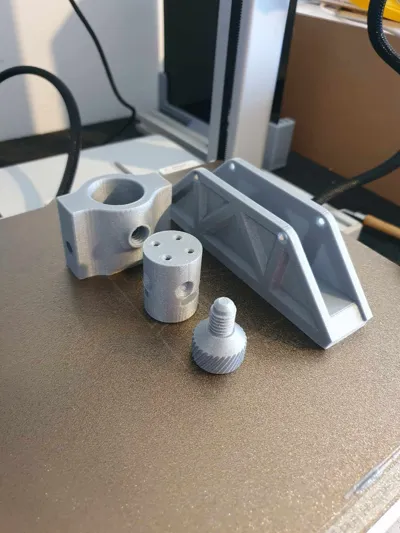

Le modèle permet de maintenir l’AMS lite sur le profil alu avec l’aide de 2 équerres interne, le tout est pivotable de droite à gauche (3/4 de tour au total) pour avoir accès plus facilement aux bobine arrière. Une simple vis en impression permet de verrouiller dans la position voulue.
Vous aurez également besoin d'une vis M3 TFHC de 10mm et 4 vis M3 CHC 20mm.
