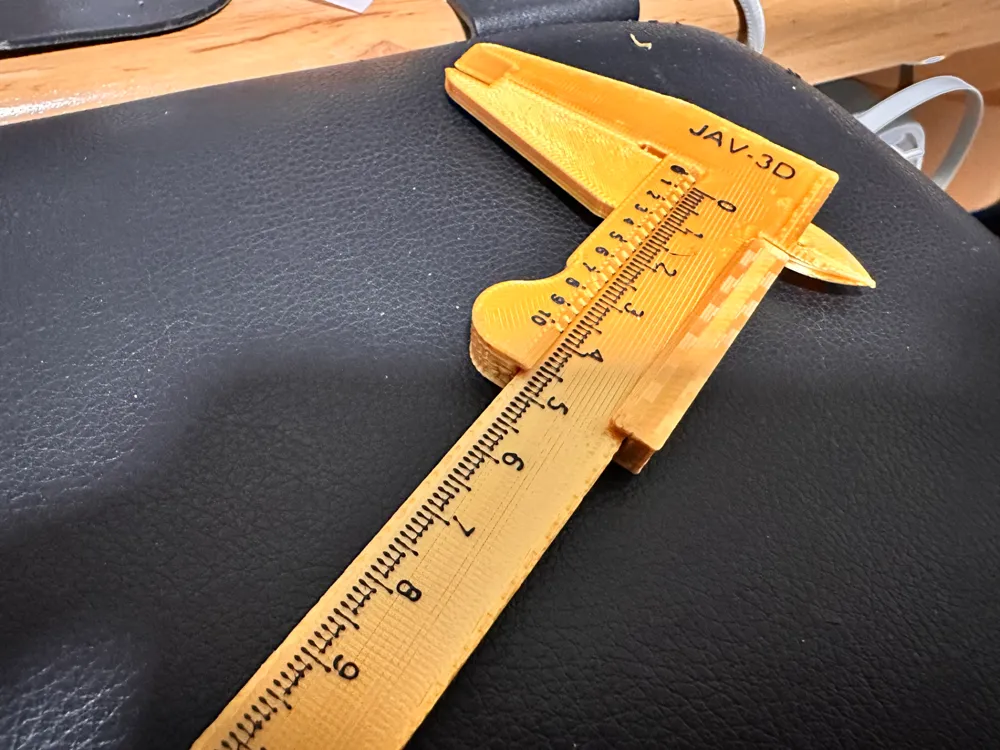

3D Printing Guide: Vernier Caliper

Introduction: This guide details the 3D printing of a vernier caliper, a versatile measuring instrument designed for precise measurements to two decimal places. The caliper is printed in multiple components and assembled post-printing. Given its intricate structure, a 0.2mm nozzle is recommended.

Materials and Print Settings:

  • ASA or ABS are optimal due to their environmental resilience and durability.
  • PLA or PETG are viable alternatives for less demanding applications.
  • Employ a 0.2mm nozzle for superior detail and crisp edges.
  • A layer height of 0.1 to 0.2mm is advised for accurate measurements.

Printing the Vernier Caliper:

  • Print the caliper's constituent parts separately, including the scale and slider.
  • Ensure all features are clearly defined and edges sharp to facilitate precise assembly.

Assembling the Vernier Caliper:

  • Post-printing, deburr all components and remove support structures to ensure smooth operation.
  • Assemble the caliper by inserting the slider into the scale's guide.
  • Test the slider's movement; it should glide smoothly without excessive looseness.
  • Adhere components with glue for optimal precision.

Using the Vernier Caliper:

  • The caliper is intended for measuring internal and external diameters, along with depths.
  • The caliper's accuracy is contingent upon print settings and assembly precision.
  • Ideally, it enables measurements to two decimal places.

Maintenance and Care:

  • Maintain caliper cleanliness, free from dust and debris, to ensure smooth operation.
  • Regularly inspect for loose components and adjust fit as required.

Conclusion:

The 3D-printed vernier caliper is a practical and precise measuring instrument easily assembled. Its accuracy is dependent on print settings and assembly, but ideally achieves measurements to two decimal places. ASA or ABS are preferred, though PLA or PETG are suitable substitutes. This guide empowers you to create a high-quality caliper to meet your specific needs.



deutsch

3D-Druckanleitung: Schieblehre

Einführung: Diese Anleitung beschreibt den 3D-Druck einer Schieblehre, eines vielseitigen Messinstruments, das für hochpräzise Messungen im zweistelligen Dezimalbereich konzipiert ist. Die Schieblehre wird in mehreren Teilen gedruckt und nach dem Druck zusammengebaut. Aufgrund ihrer filigranen Struktur empfiehlt sich der Druck mit einer 0,2-mm-Düse.

Materialien und Druckeinstellungen:

  • ASA oder ABS sind aufgrund ihrer Widerstandsfähigkeit gegenüber Umwelteinflüssen und ihrer Langlebigkeit ideal.
  • PLA oder PETG sind ebenfalls verwendbar, wenn die Schieblehre nicht besonders stark beansprucht wird.
  • Verwenden Sie eine 0,2-mm-Düse für höchste Detailgenauigkeit und scharfe Kanten.
  • Eine Schichthöhe von 0,1 bis 0,2 mm wird für präzise Messungen empfohlen.

Drucken der Schieblehre:

  • Drucken Sie die einzelnen Teile der Schieblehre separat, einschließlich des Lineals und des Schiebers.
  • Achten Sie auf klar definierte Details und scharfe Kanten für eine präzise Montage.

Montage der Schieblehre:

  • Entgraten Sie nach dem Druck alle Teile und entfernen Sie Stützstrukturen für einen reibungslosen Bewegungsablauf.
  • Bauen Sie die Schieblehre zusammen, indem Sie den Schieber in die Führung des Lineals einsetzen.
  • Prüfen Sie die Beweglichkeit des Schiebers: Er sollte sich leichtgängig bewegen, ohne zu Spiel zu haben.

Verwendung der Schieblehre:

  • Die Schieblehre dient zum Messen von Innen- und Außendurchmessern sowie von Tiefen.
  • Die Genauigkeit der Schieblehre hängt von den Druckeinstellungen und der Präzision der Montage ab.
  • Im Idealfall ermöglicht sie Messungen im zweistelligen Dezimalbereich.

Wartung und Pflege:

  • Halten Sie die Schieblehre sauber und frei von Staub und Schmutz, um einen reibungslosen Bewegungsablauf zu gewährleisten.
  • Kontrollieren Sie regelmäßig, ob Teile lose geworden sind, und korrigieren Sie die Passform gegebenenfalls.

Fazit:

Die 3D-gedruckte Schieblehre ist ein nützliches und präzises Messwerkzeug, das einfach zusammenzubauen ist. Ihre Genauigkeit hängt von den Druckeinstellungen und dem Zusammenbau ab, ermöglicht aber im Idealfall Messungen im zweistelligen Dezimalbereich. ASA oder ABS werden empfohlen, PLA oder PETG sind jedoch ebenfalls geeignet. Mit dieser Anleitung können Sie eine hochwertige Schieblehre nach Ihren Bedürfnissen herstellen.
