3D Urricane's designs

Tuercas M3 (5.5 hex.)

Tornillos M3 de 40 mm

Tornillos M3 de 35 mm

cover









Versión sin junta TPU


Junta TPU


Versión con junta TPU



Si el coche está expuesto a mucho sol, hay otro perfil para ASA.

If the car is exposed to a lot of sun, there is another profile for ASA.

0.2mm layer, 5 walls, 15% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

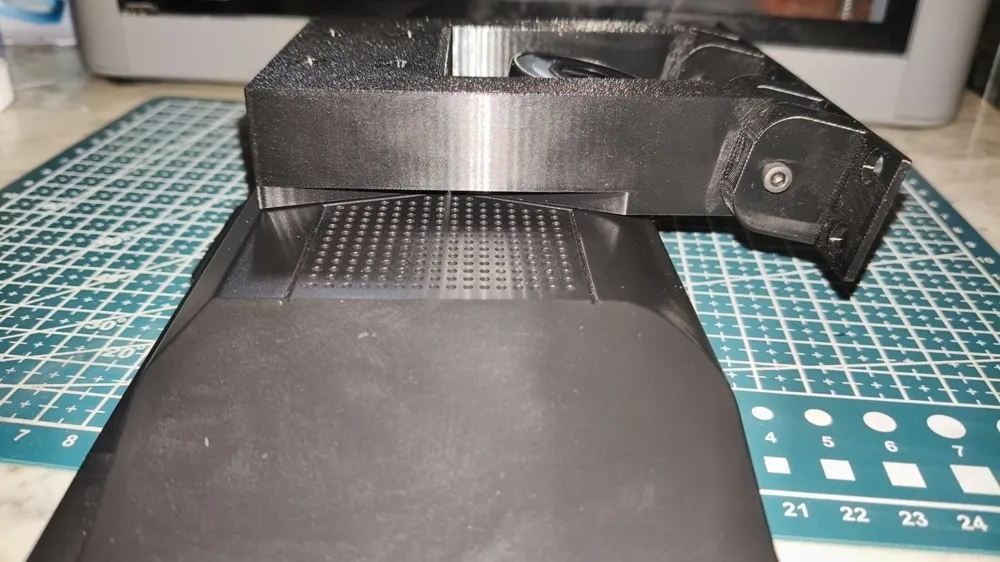

Este soporte Universal para pantallas de Aliexpress es ampliamente compatible con mucho modelos, siempre que las medidas lo permitan (a tener en cuenta antes de imprimir).&nbsp;Este soporte se diseñó originalmete para ir atornillado en un Audi A6 C6 con MMI 2. &nbsp;Dada la ideosincrasia del sistema de entretenimiento con fibra óptica de Audi para este modelo, la pantalla original debe conservarse para poder navegar por algunas funciones del vehículo.&nbsp;El objetivo era poder conservar la operavilidad de la primera pantalla contando con el mejor sitio para la pantalla de 11&#34;, con la menor instalación posible (8 taladros y 8 tornillos roscachapas). &nbsp;Además tras probar muchos soportes de Aliexpress, todos me resultaban inestables con los baches y la pantalla siempre se acababa cayendo. Por ello opté por una instalación más fija a través de tornillos.&nbsp;La primera prueba la he fabricado con PETG y en pleno mes de julio en el sur de España con el coche al sol todo el día, se ha deformado un poco el soporte en la parte de los tornillos, pero resiste y es completamente estable con los baches. &nbsp;No obstante he optimizado un perfil para ASA, el cuál creo que es más conveniente si vives en zonas de mucho calor como yo y tu coche está mucho tiempo expuesto al sol.&nbsp;He añadido dos versiones: una con junta de TPU y otra sin junta.&nbsp;Ademas también he incorporado dos palometas para un apriete facil.

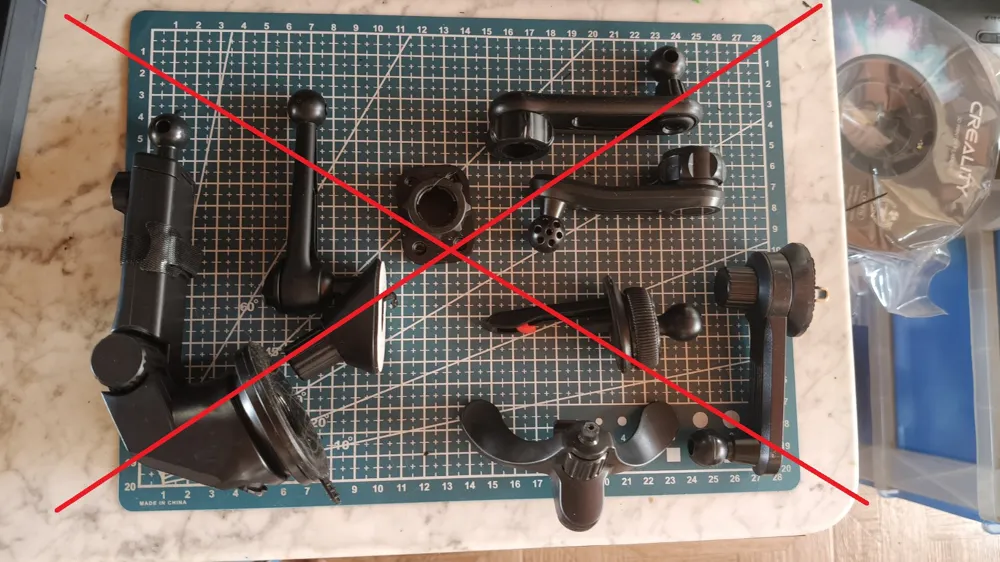

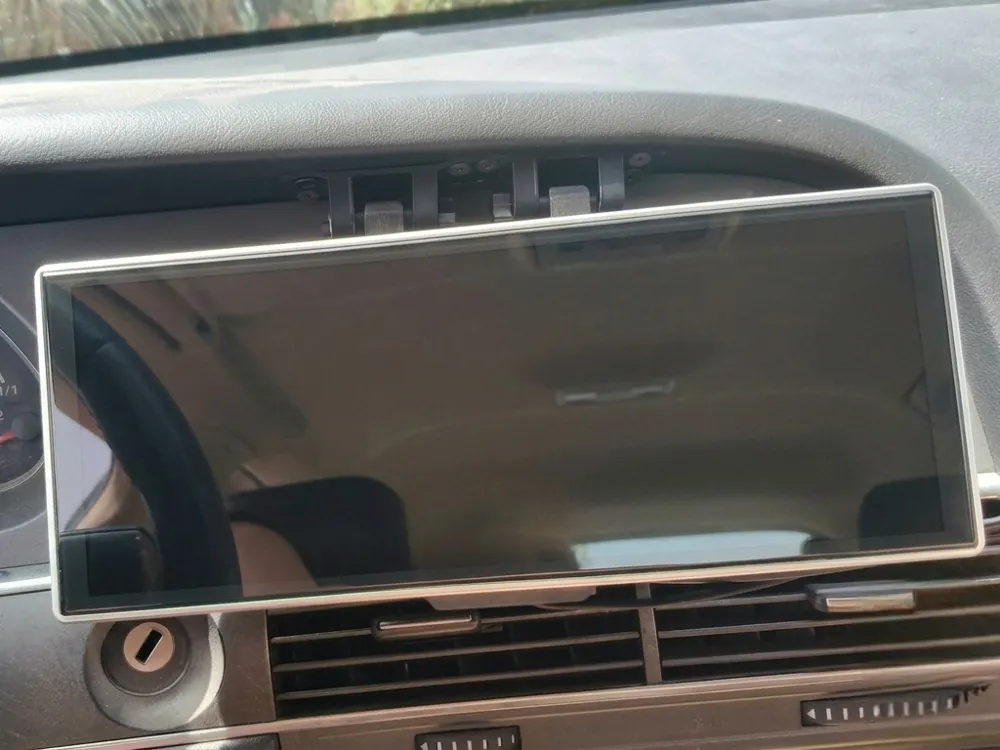

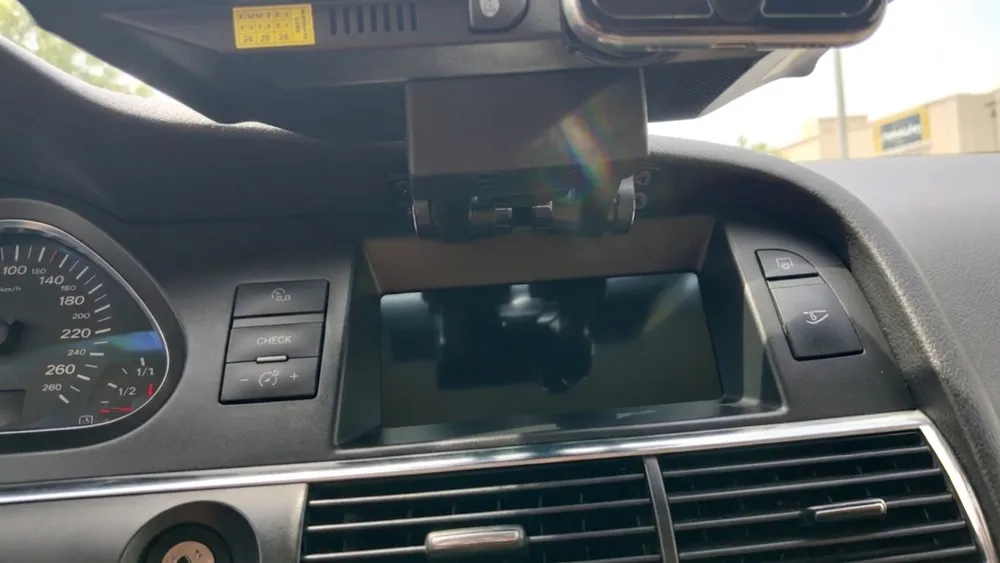

This Universal mount for Aliexpress screens is widely compatible with many models, provided the measurements allow it (to be considered before printing).&nbsp;This mount was originally designed to be screwed into an Audi A6 C6 with MMI 2. &nbsp;Given the idiosyncrasy of Audi's fiber optic entertainment system for this model, the original screen must be retained to navigate some vehicle functions.&nbsp;The goal was to maintain the operability of the first screen while finding the best spot for the 11&#34; screen, with the least possible installation (8 drills and 8 self-tapping screws). &nbsp;Additionally, after trying many Aliexpress mounts, all of them proved unstable with bumps, and the screen always ended up falling. Therefore, I opted for a more fixed installation using screws.&nbsp;The first test I made was with PETG, and in the middle of July in southern Spain with the car in the sun all day, the mount deformed a little around the screws, but it resists and is completely stable over bumps. &nbsp;However, I have optimized a profile for ASA, which I believe is more suitable if you live in very hot areas like me and your car is exposed to the sun for a long time.&nbsp;I have added two versions: one with a TPU gasket and one without a gasket.&nbsp;I have also incorporated two wing nuts for easy tightening.

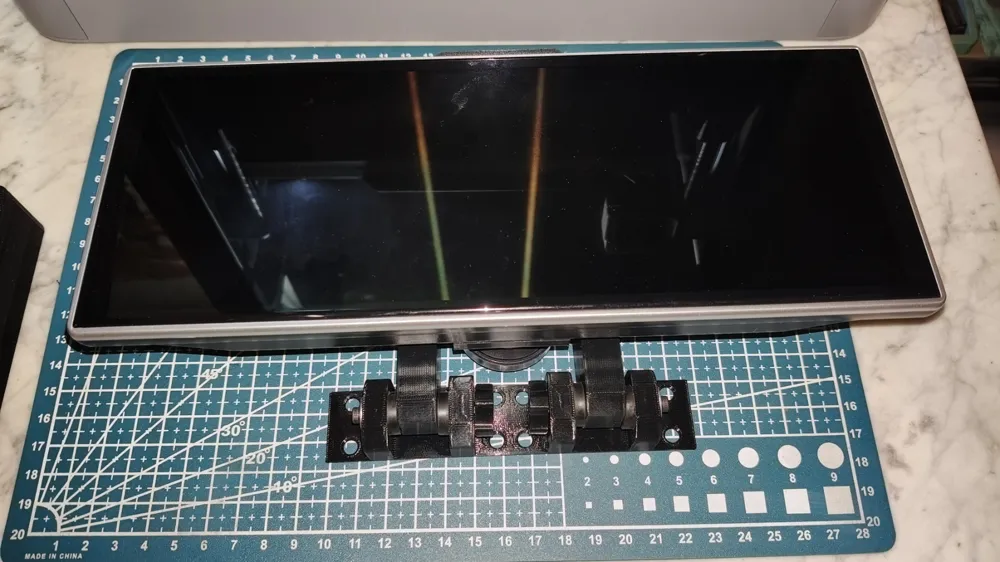

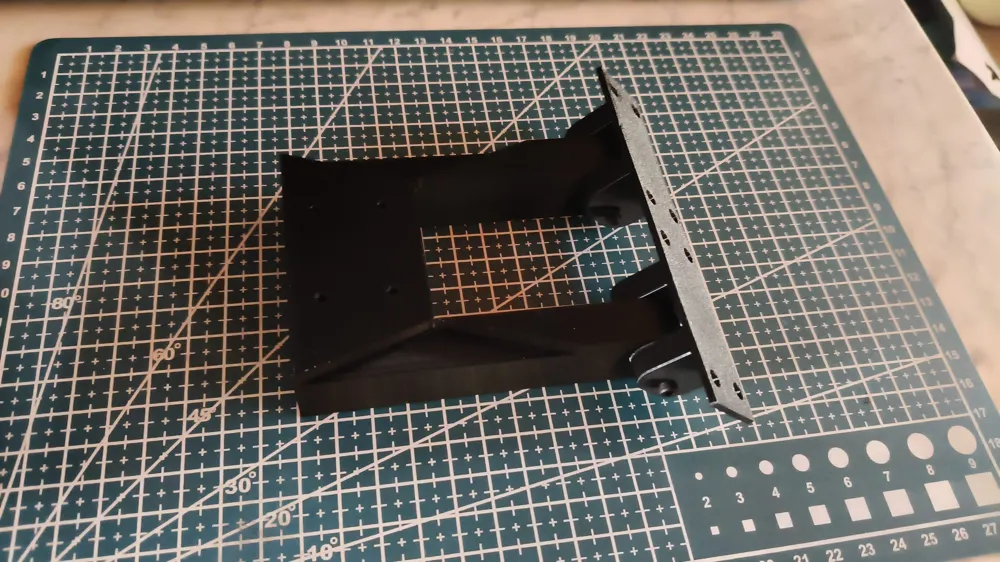

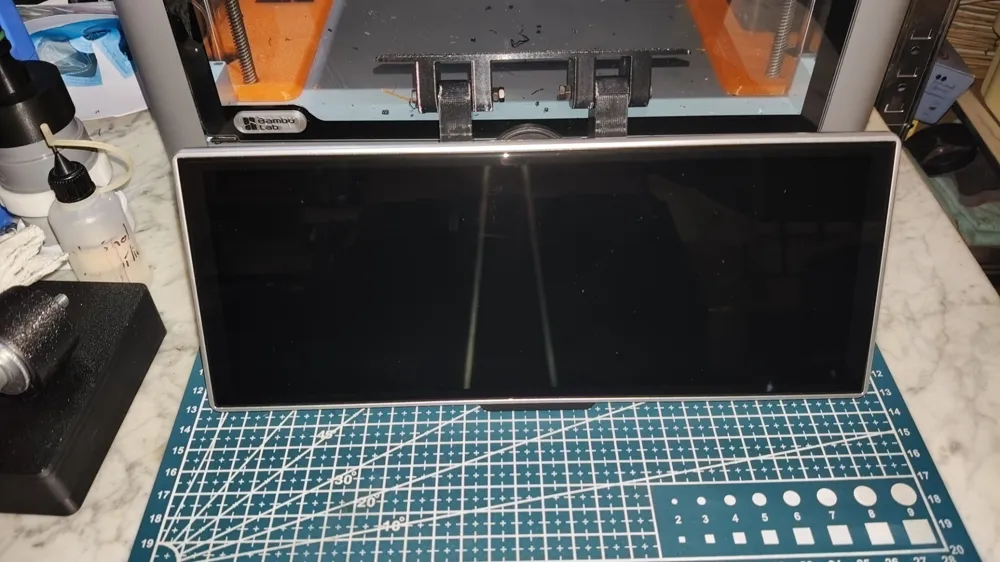

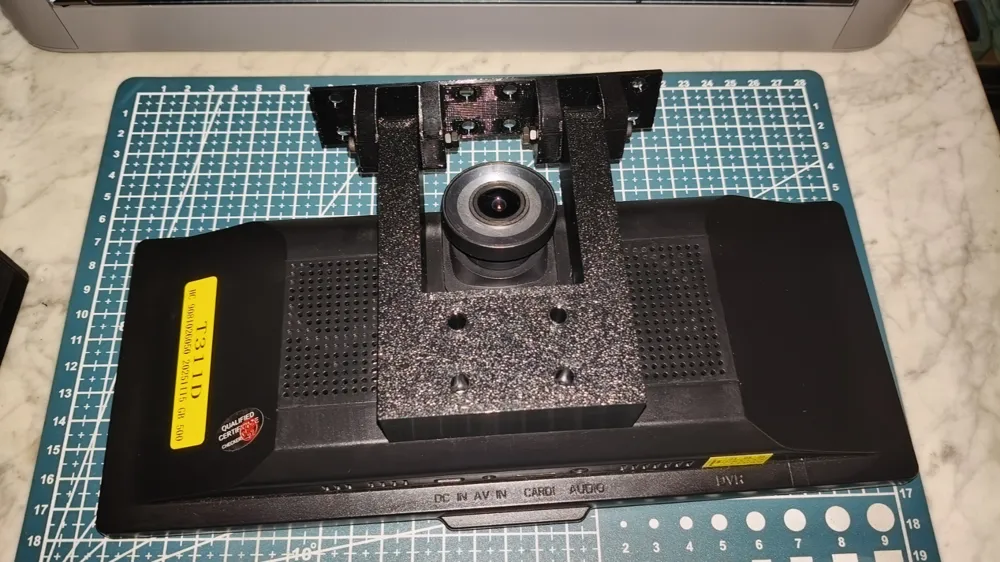

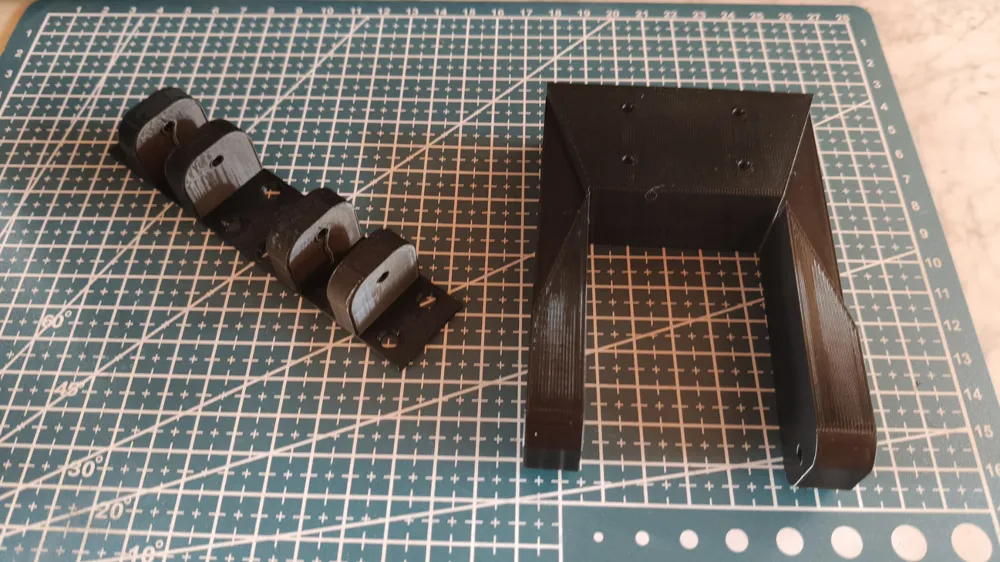

Aliexpress 11" Android DVR Car Screen Mount
