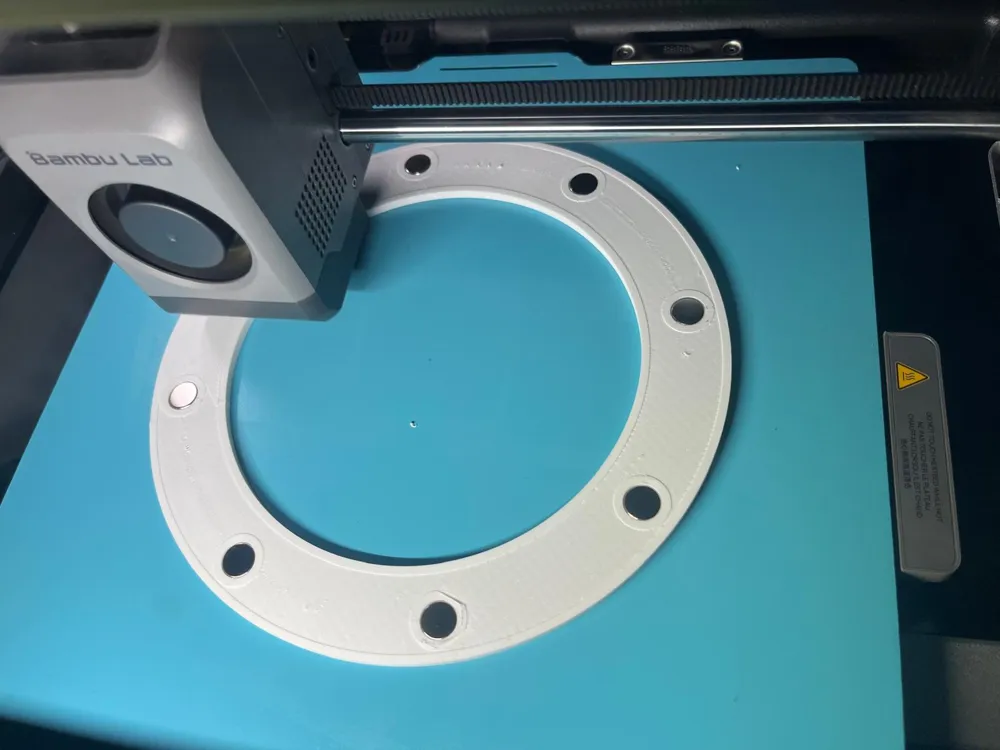

<h2>Perfil de impresión</h2><ul><li>Perfil: <strong>Standard / 0,20 mm</strong></li><li>Soportes: <strong>No necesarios</strong></li><li>Brim: <strong>No necesario</strong></li><li>Relleno: <strong>15–20 %</strong></li><li>Perímetros: <strong>3</strong></li><li>Material recomendado: <strong>PETG</strong> para instalaciones exteriores (PLA también funciona en interiores).</li><li>Orientación: imprimir todas las piezas en la posición en la que están colocadas en los archivos.</li></ul><h2>Inserción de imanes</h2><p>Las <strong>Placas 1, 2 y 3</strong> requieren una pausa de impresión en la <strong>capa 19</strong> para insertar los imanes.</p><h3>Imanes compatibles</h3><ul><li>Neodimio <strong>10 × 3 mm</strong></li><li>El diseño dispone de alojamientos para <strong>hasta 8 imanes</strong></li></ul><h3>Cantidad recomendada</h3><ul><li><strong>4 imanes</strong> proporcionan una sujeción suficiente para un uso normal.</li><li><strong>8 imanes</strong> ofrecen una fijación más fuerte si se desea una mayor retención.</li></ul><h3>Procedimiento</h3><ol><li>Configura una <strong>pausa en la capa 19</strong>.</li><li>Cuando la impresora se detenga, coloca los imanes en sus alojamientos respetando la polaridad.</li><li>Comprueba que todos los imanes estén completamente asentados y por debajo de la altura de la capa.</li><li>Reanuda la impresión para que los imanes queden encapsulados dentro de la pieza.</li></ol><p>⚠️ Antes de continuar, verifica la polaridad enfrentando las piezas correspondientes para evitar que los imanes se repelan una vez finalizada la impresión.</p>

<h2>Print Profile</h2><ul><li>Profile: <strong>Standard / 0.20 mm</strong></li><li>Supports: <strong>Not necessary</strong></li><li>Brim: <strong>Not necessary</strong></li><li>Infill: <strong>15–20 %</strong></li><li>Perimeters: <strong>3</strong></li><li>Recommended material: <strong>PETG</strong> for outdoor installations (PLA also works indoors).</li><li>Orientation: print all parts in the position they are placed in the files.</li></ul><h2>Magnet Insertion</h2><p>Plates <strong>1, 2, and 3</strong> require a print pause at <strong>layer 19</strong> to insert the magnets.</p><h3>Compatible Magnets</h3><ul><li>Neodymium <strong>10 × 3 mm</strong></li><li>The design has housings for <strong>up to 8 magnets</strong></li></ul><h3>Recommended Quantity</h3><ul><li><strong>4 magnets</strong> provide sufficient hold for normal use.</li><li><strong>8 magnets</strong> offer a stronger attachment if greater retention is desired.</li></ul><h3>Procedure</h3><ol><li>Set a <strong>pause at layer 19</strong>.</li><li>When the printer stops, place the magnets in their housings, respecting polarity.</li><li>Check that all magnets are fully seated and below the layer height.</li><li>Resume printing so that the magnets are encapsulated within the part.</li></ol><p>⚠️ Before continuing, check the polarity by opposing the corresponding parts to prevent the magnets from repelling each other once printing is finished.</p>

0.2mm layer, 2 walls, 15% infill

<h2>Salida de ventilación Ø100 mm para Aire Acondicionado con tapa de invierno</h2><p>Diseñada para conductos de <strong>100 mm de diámetro</strong>, esta salida de ventilación permite cerrar completamente el paso de aire durante los meses fríos, ayudando a reducir corrientes, pérdidas térmicas y la entrada de polvo o insectos.</p><h2>Características</h2><p> -Compatible con tubos de ventilación de <strong>Ø100 mm</strong><br> -Sistema de cierre mediante <strong>tapa desmontable para invierno</strong><br> -Pieza exterior con <strong>rosca izquierda</strong> para evitar aflojamientos accidentales<br> -Tapa interior fijada mediante <strong>imanes de neodimio 10×3 mm</strong><br> -Diseño limpio y discreto para instalación en pared</p><h2>Imanes</h2><p>El modelo incluye alojamientos para hasta <strong>8 imanes de neodimio de 10×3 mm</strong>.</p><ul><li>Probado con <strong>4 imanes</strong>, que proporcionan una sujeción suficiente para un uso normal.</li><li>Para una fijación más fuerte o instalaciones expuestas a vibraciones, pueden montarse los <strong>8 imanes</strong> disponibles.</li></ul><h2>Instrucciones de impresión</h2><p> Es necesario añadir una <strong>pausa en la capa 19</strong> para insertar los imanes en las siguientes piezas:</p><ul><li>Placa 1</li><li>Placa 2</li><li>Placa 3</li></ul><p>Una vez colocados los imanes, reanudar la impresión para que queden completamente integrados en la pieza.</p>

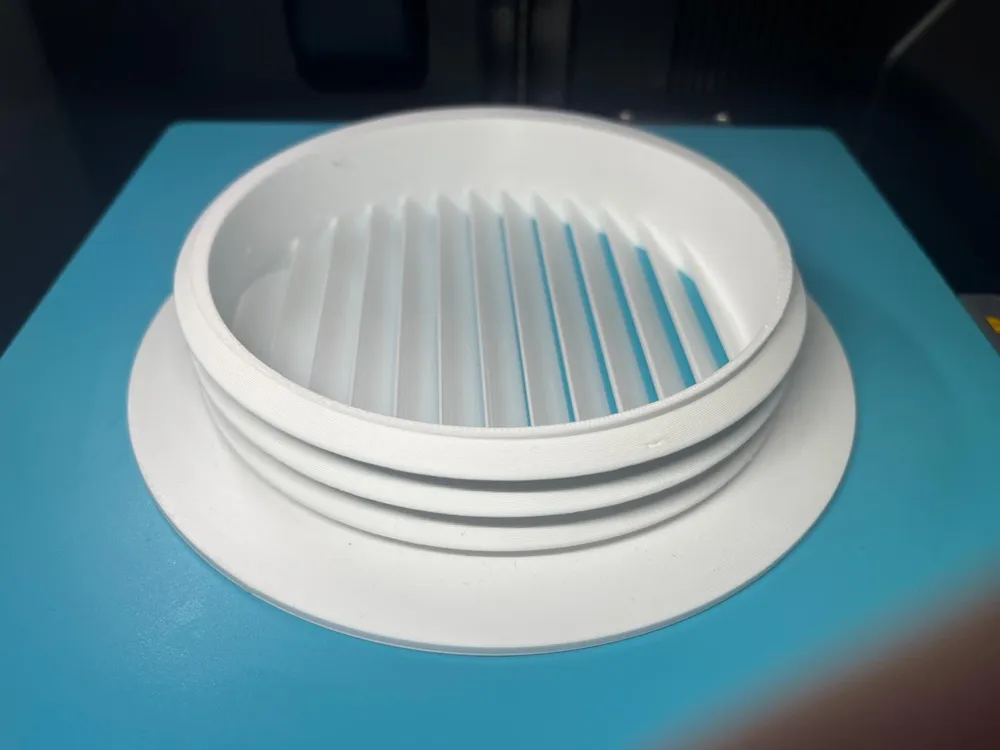

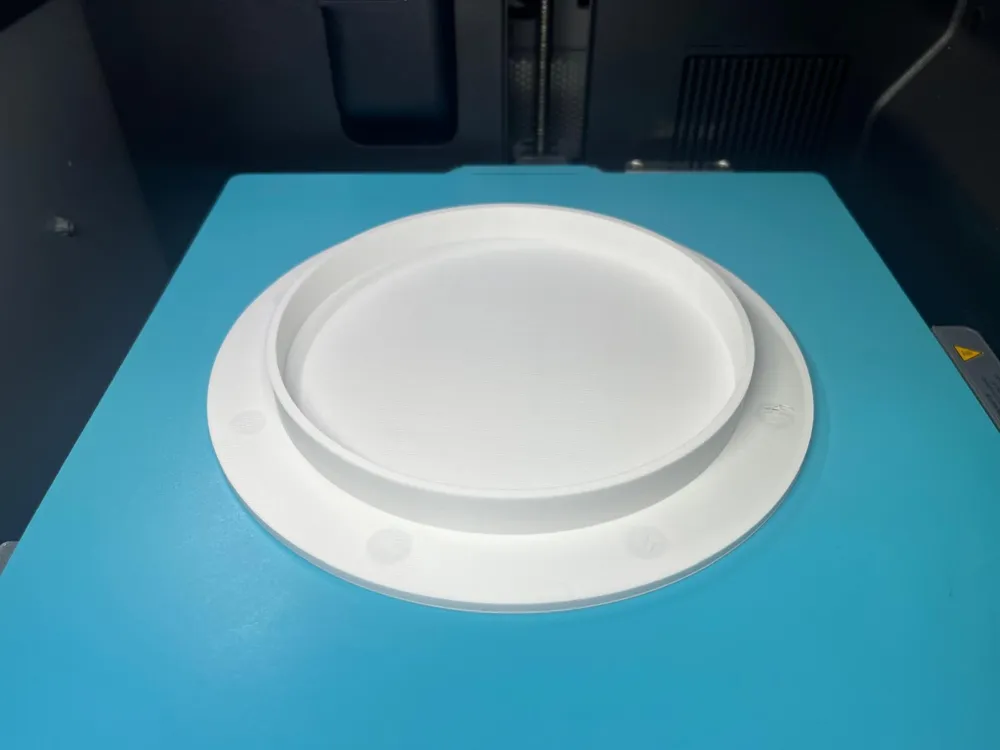

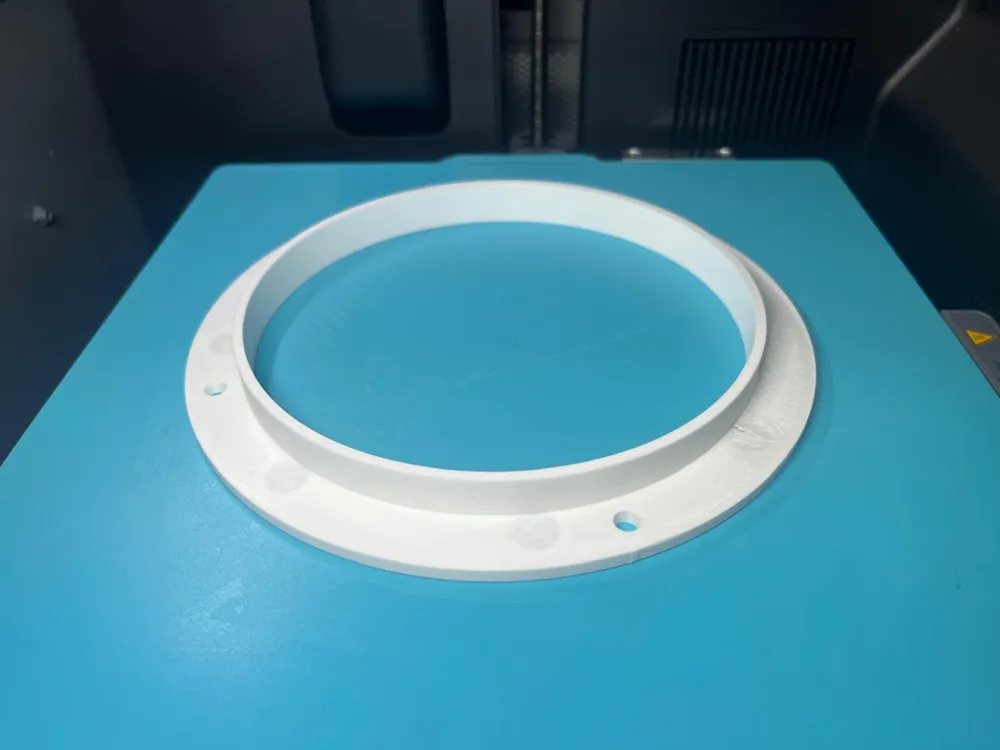

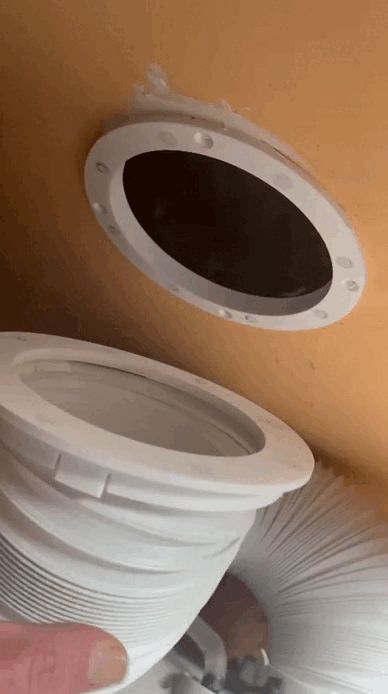

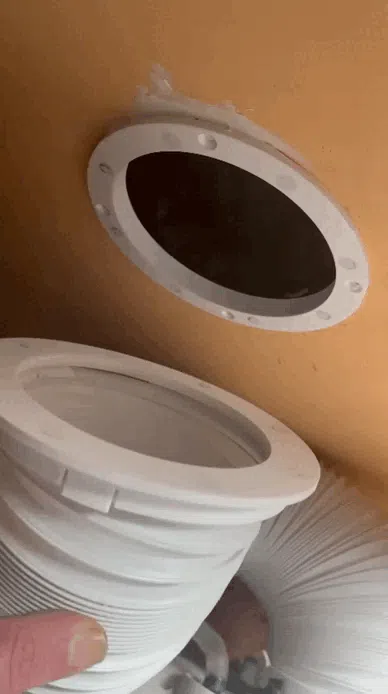

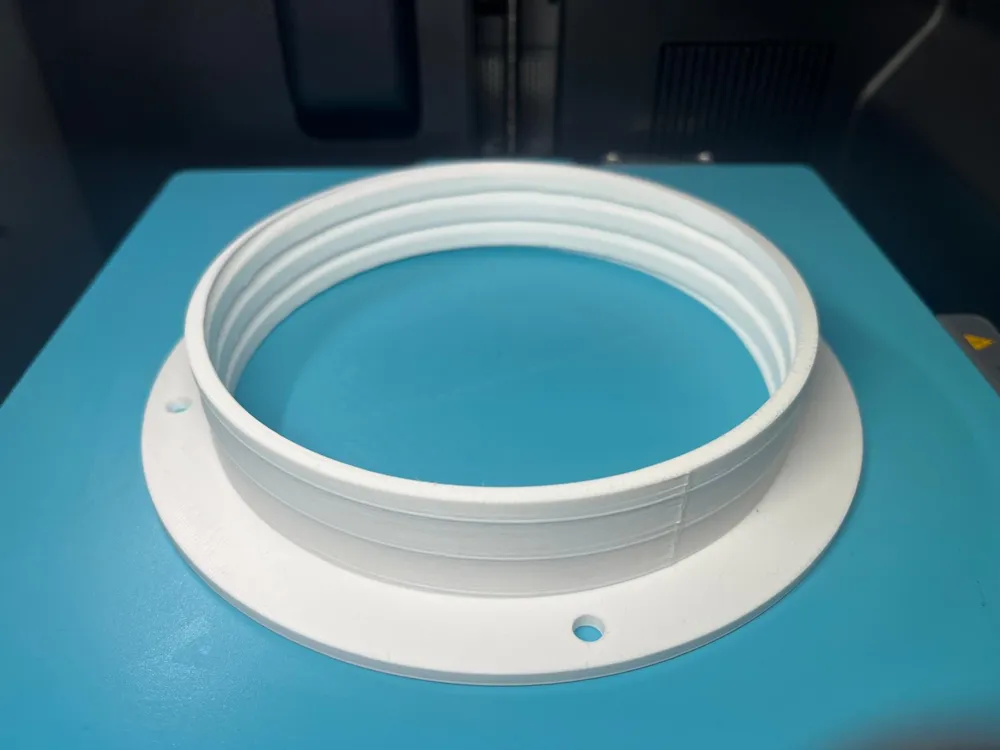

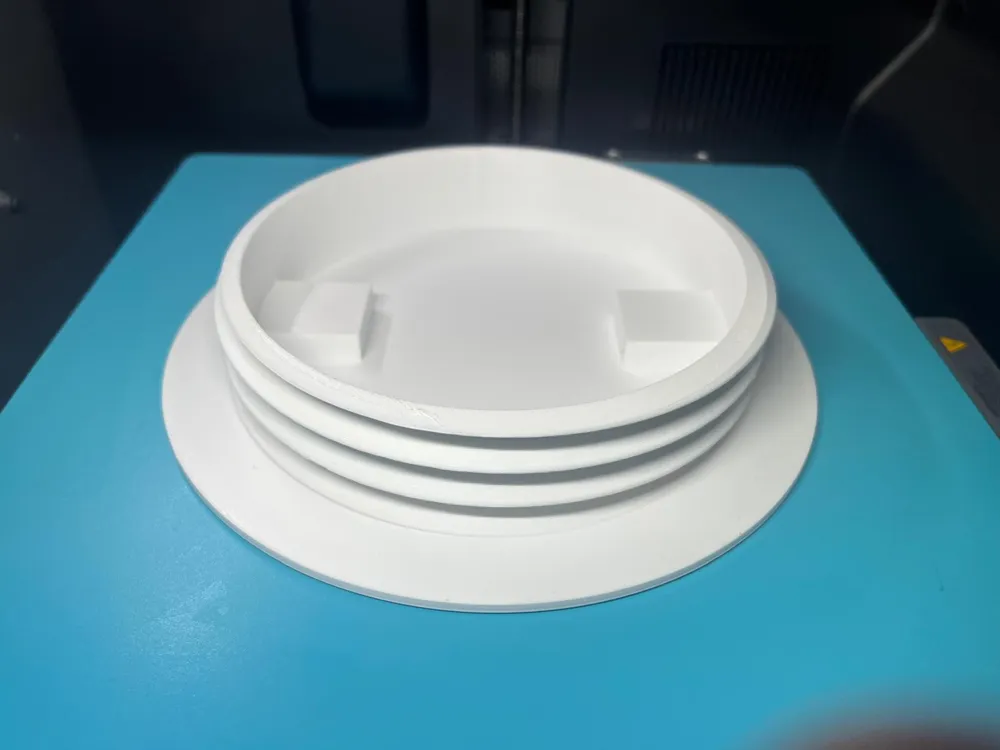

<h2>Ø100 mm Ventilation Outlet for Air Conditioning with Winter Cover</h2><p>Designed for <strong>100 mm diameter</strong> ducts, this ventilation outlet allows the airflow to be completely closed during colder months, helping to reduce drafts, thermal losses, and the entry of dust or insects.</p><h2>Features</h2><p> -Compatible with <strong>Ø100 mm</strong> ventilation pipes<br> -Closing system with a <strong>detachable winter cover</strong><br> -Outer part with <strong>left-hand thread</strong> to prevent accidental loosening<br> -Inner cover fixed with <strong>10×3 mm neodymium magnets</strong><br> -Clean and discreet design for wall installation</p><h2>Magnets</h2><p>The model includes housings for up to <strong>8 neodymium magnets of 10×3 mm</strong>.</p><ul><li>Tested with <strong>4 magnets</strong>, which provide sufficient hold for normal use.</li><li>For a stronger attachment or installations exposed to vibrations, the <strong>8 available magnets</strong> can be installed.</li></ul><h2>Printing Instructions</h2><p> It is necessary to add a <strong>pause at layer 19</strong> to insert the magnets into the following parts:</p><ul><li>Plate 1</li><li>Plate 2</li><li>Plate 3</li></ul><p>Once the magnets are placed, resume printing so that they are completely integrated into the part.</p>

ventilation outlet for portable A/C

ASIA

Print Profile(1)

Description

Ø100 mm Ventilation Outlet for Air Conditioning with Winter Cover

Features

Magnets

Printing Instructions
