Wind Turbine Windmill V2 (New Version) Pala Eolica

💨 Pala Eolica – Mulino a Vento ad Alta Affidabilità (con o senza LED)

Progetto di pala eolica ad alta efficienza, concepito per garantire robustezza, massima durata nel tempo e facilità di installazione.

🛠️ Caratteristiche Principali

• Niente Colla, Solo Meccanica: La struttura è interamente assemblata tramite fissaggi meccanici (viti, dadi autobloccanti e seeger).

  Questo garantisce un'elevata resistenza alle sollecitazioni meccaniche e rende la manutenzione semplice, pulita e veloce.

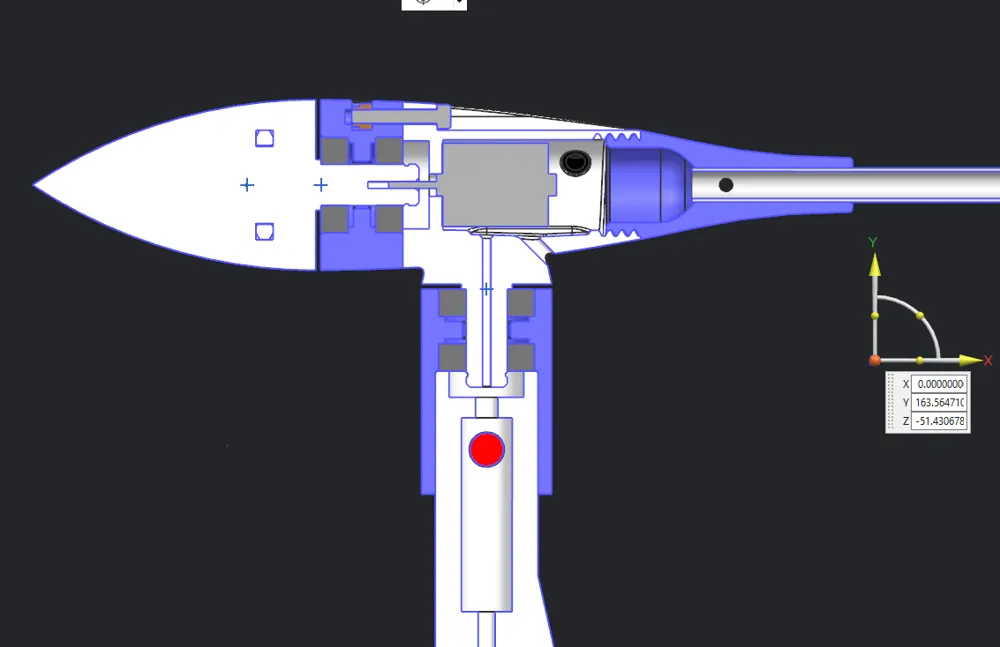

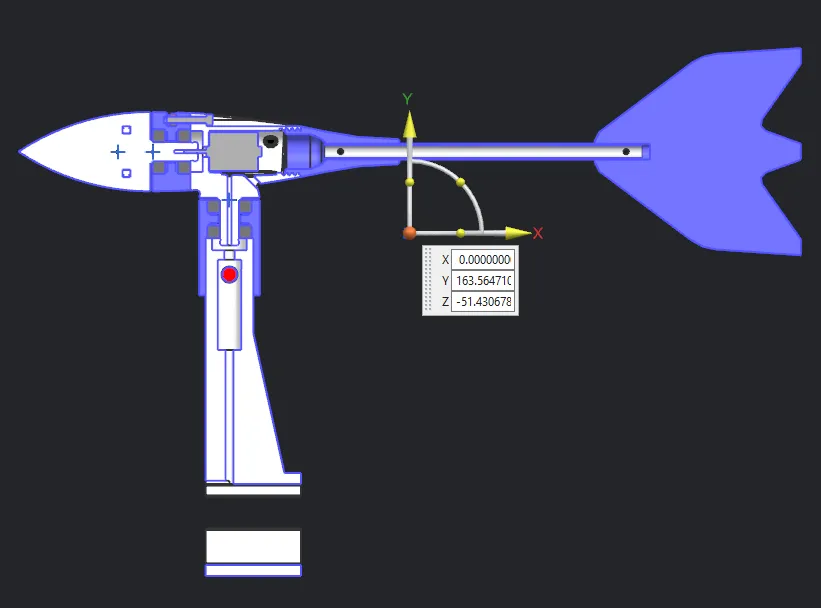

• Rotazione Fluida e Silenziosa: Il sistema è predisposto per ospitare 4 cuscinetti, assicurando un funzionamento stabile, silenzioso e privo di attriti anche in condizioni di utilizzo prolungato.

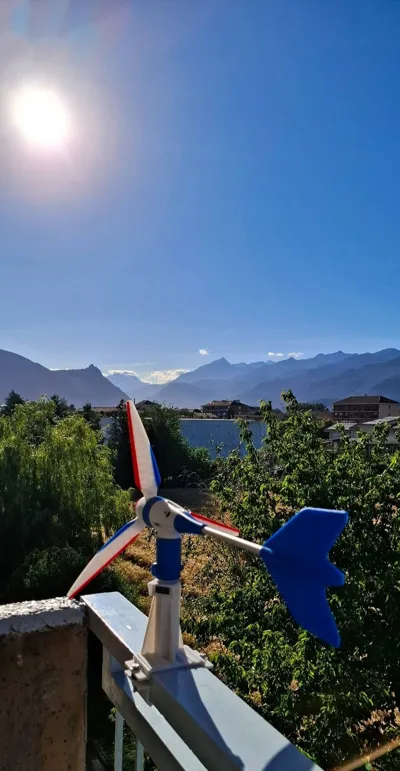

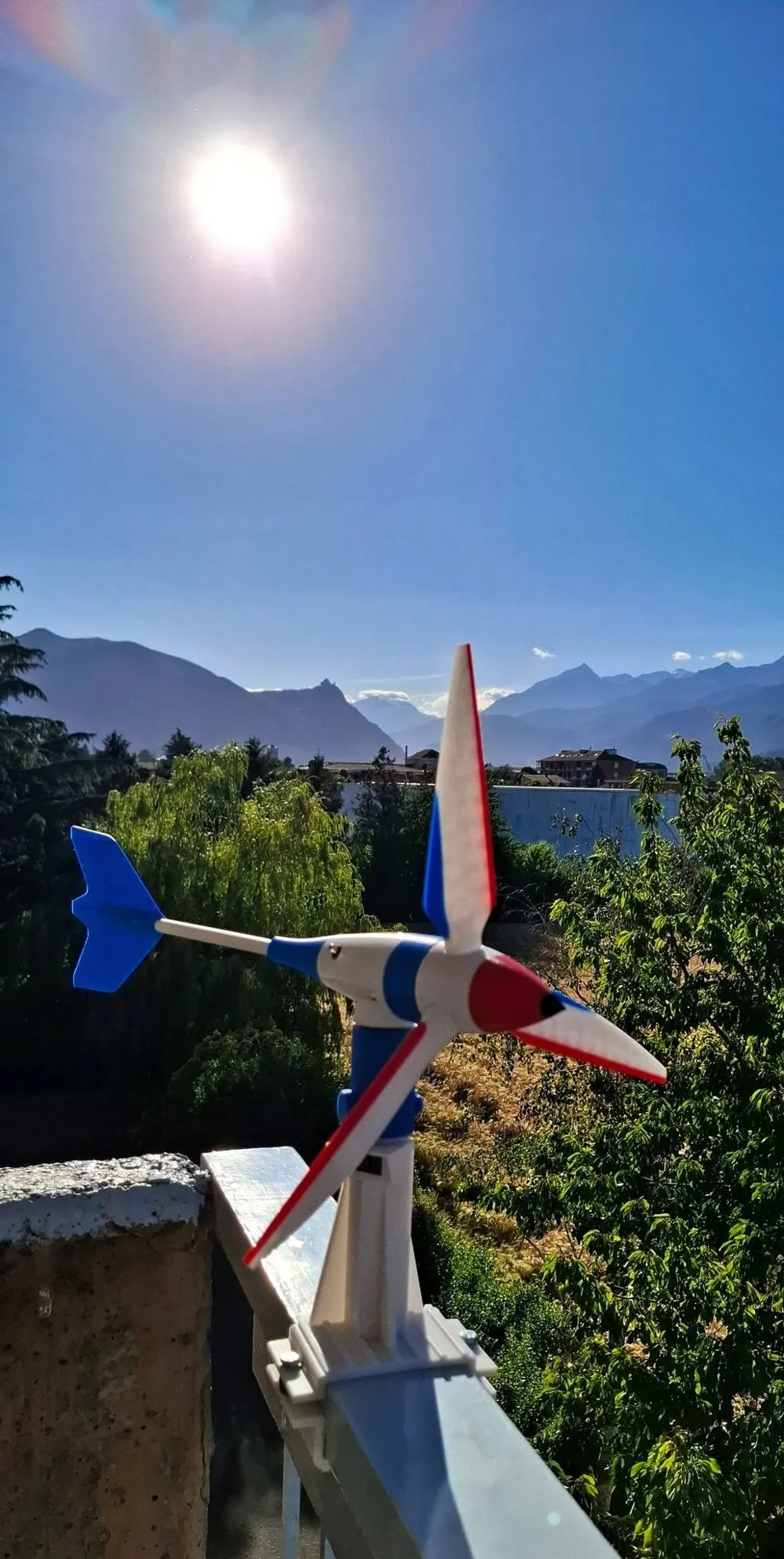

• Supporto Versatile per Ringhiera (e non solo): La staffa inclusa è progettata per il montaggio standard su ringhiere da balcone.

  Grazie al design versatile, può essere facilmente adattata o modificata per fissaggi a parete o su altre superfici.

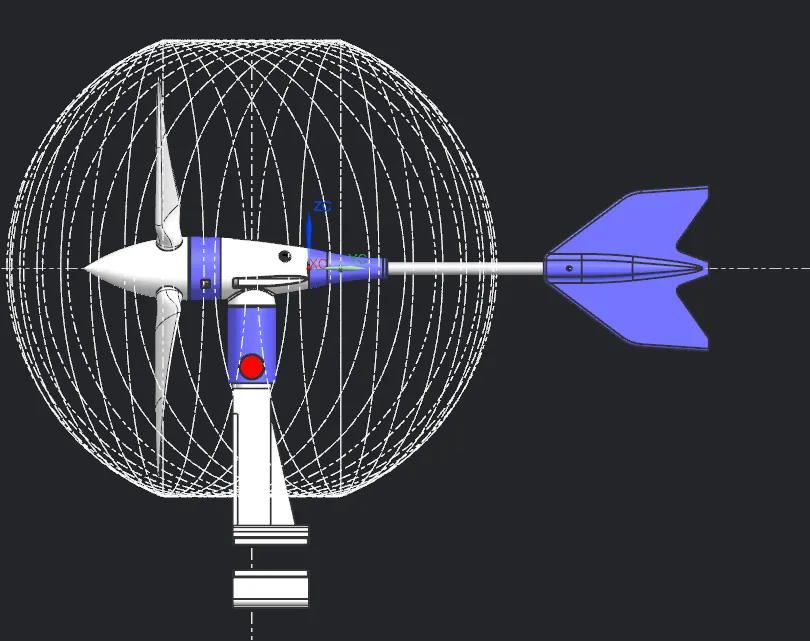

• Dimensioni Generose: Ottimizzata per offrire eccellenti prestazioni aerodinamiche e grande stabilità strutturale, mantenendo un assemblaggio logico e intuitivo.

• 💡 Versione LED (Opzionale): Include un corpo dedicato con sedi specifiche e boccole da stampare in TPU.

  Collegando un piccolo motore/dinamo e i LED, la rotazione generata dal vento attiverà l'illuminazione in modo autonomo!

📦 Componenti (Non inclusi)

Per completare l'assemblaggio avrai bisogno dei seguenti elementi:

• 6x Viti a brugola (testa cilindrica esagonale incassata) M4x25 mm (Part. C)
• 3x Dadi autobloccanti M4 (Part. D)
• 4x Cuscinetti 6001 2RS (Ø interno 12mm – Ø esterno 28mm – spessore 8mm) (Part. A)
• 2x Seeger per alberi Ø12 mm (DIN 471) (Part. B)
• 1x Coppiglia (Part. E)
• Viteria generica per il bloccaggio della staffa di supporto (da scegliere in base alla tua ringhiera/muro)

Solo per la versione con LED:

• 1x Kit Motore/Generatore e LED  ➡️ Link: https://it.aliexpress.com/item/1005005925328513.html?invitationCode=Slk4OHRBOTE1NTRqK0xnbERPNkZlY01hTmlGb2ZEUXpCU0FVNFNxbVNsZ2pmdlBzNkVmWTlBPT0&srcSns=sns_WhatsApp&spreadType=socialShare&social_params=61550853535&bizType=ProductDetail&spreadCode=Slk4OHRBOTE1NTRqK0xnbERPNkZlY01hTmlGb2ZEUXpCU0FVNFNxbVNsZ2pmdlBzNkVmWTlBPT0&aff_fcid=617a8d9a127d40c3aa6a1af6c3c03c59-1781685808411-02690-_Ev0Cj62&tt=MG&aff_fsk=_Ev0Cj62&aff_platform=default&sk=_Ev0Cj62&aff_trace_key=617a8d9a127d40c3aa6a1af6c3c03c59-1781685808411-02690-_Ev0Cj62&shareId=61550853535&businessType=ProductDetail&platform=AE&terminal_id=dc67e0e75ff041e5a51510d02b6b2d6e&afSmartRedirect=y
• Viteria dedicata per il fissaggio del motore al corpo stampato

⚠️ Nota sull'installazione: La scelta della viteria per ancorare la staffa di supporto (su ringhiera, muro o altra struttura) è a cura dell'utente. Assicurati di utilizzare fissaggi adeguati per garantire la massima sicurezza all'esterno.

📢 Note del Designer

Nelle foto e nei video promozionali è visibile una variante dotata di voltmetro sul supporto: questa specifica modifica non è al momento inclusa nei file di questo progetto.

⚙️ Buon divertimento e buona stampa!
I feedback sono fondamentali: se hai suggerimenti, proposte di miglioramento o modifiche da consigliare, lascia un commento. Sarà un piacere aggiornare e far crescere questo progetto insieme alla community!

----------------------------------------

💨 High-Reliability Wind Turbine / Windmill (With or Without LEDs)

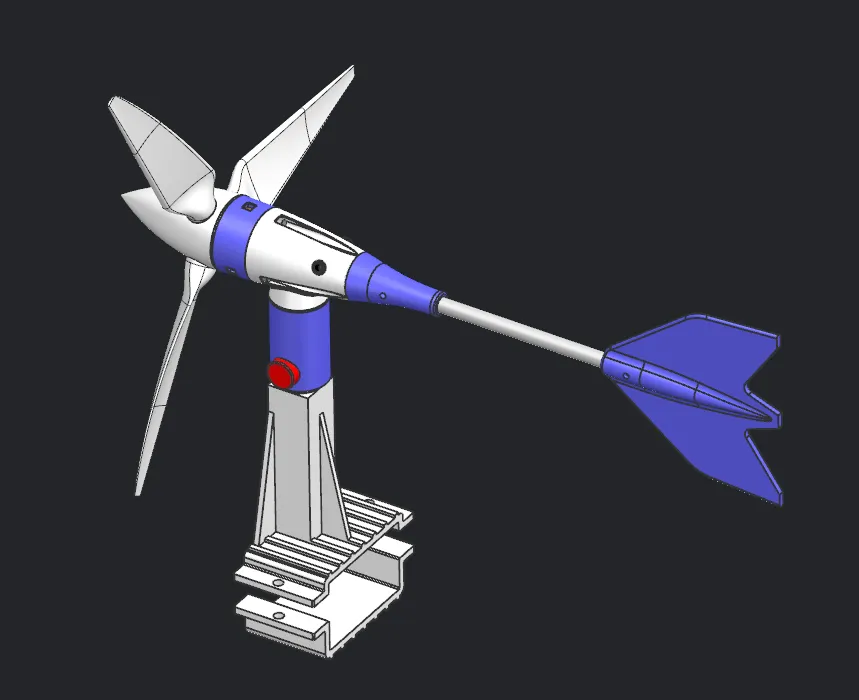

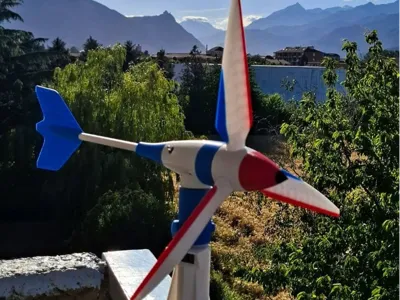

High-efficiency wind turbine project, designed for robustness, maximum durability, and easy installation.

🛠️ Key Features

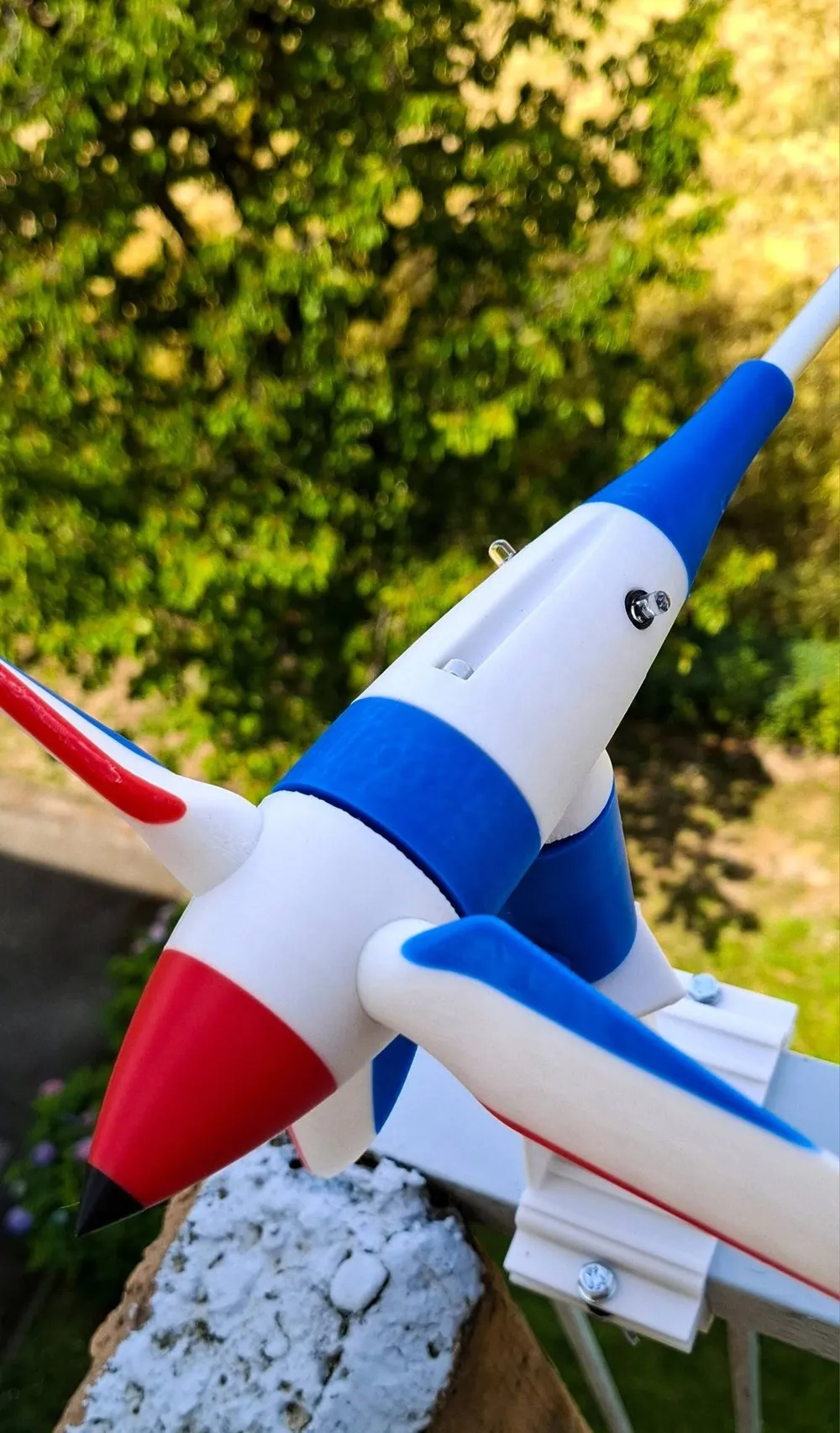

• No Glue, Mechanical Assembly Only: The structure is fully assembled using mechanical fasteners (screws, locknuts, and circlips).

  This ensures high resistance to mechanical stress and makes maintenance simple, clean, and fast.

• Smooth and Silent Rotation: The system is designed to house 4 bearings, ensuring stable, quiet, and friction-free operation even during prolonged or heavy outdoor use.

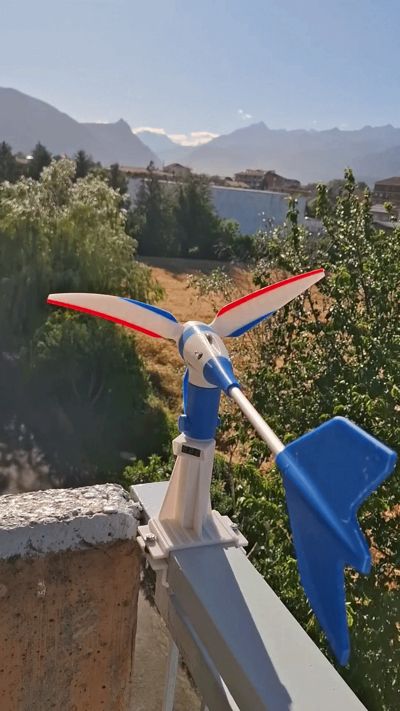

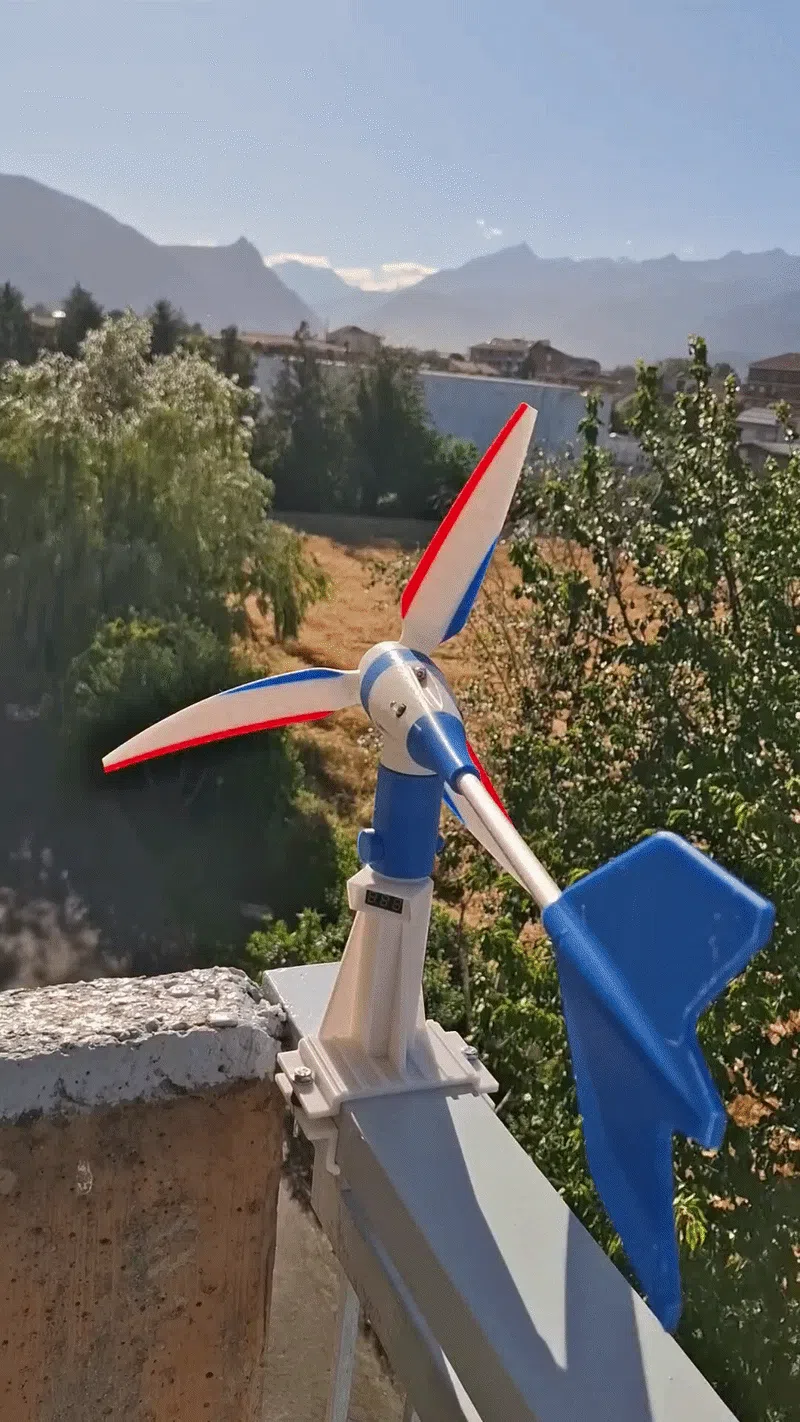

• Versatile Balcony Railing Mount (and more): The included bracket is optimized for standard balcony railings.

  Thanks to its versatile design, it can be easily adapted or modified for wall mounting or other surfaces.

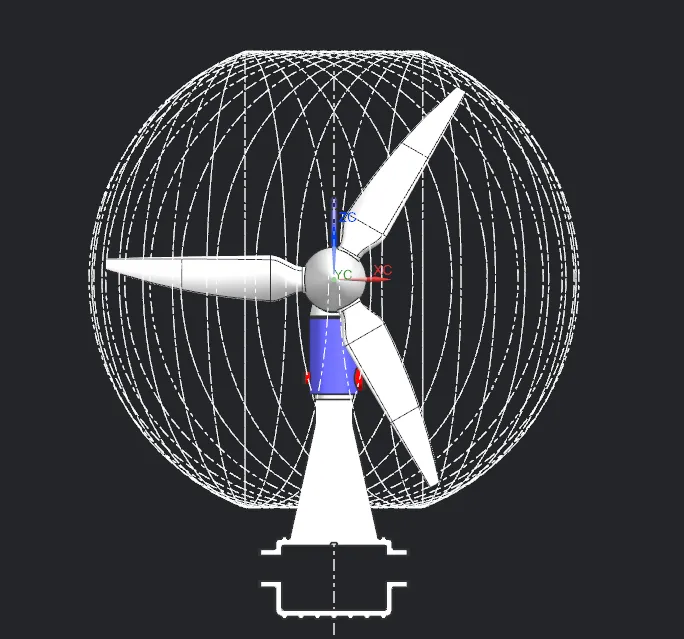

• Generous Dimensions: Optimized to deliver excellent aerodynamic performance and great structural stability, while maintaining a logical and intuitive assembly process.
• 💡 LED Version (Optional): Includes a dedicated housing with specific slots and protective bushings to be printed in TPU. By connecting a small motor/dynamo and LEDs, the wind-driven rotation will power the lighting completely autonomously!

📦 Required Components (Not Included)

To complete the assembly, you will need the following items:

• 6x Hex socket cap screws M4x25 mm (Part C)
• 3x Nylon locknuts M4 (Part D)
• 4x Ball bearings 6001 2RS (12mm ID – 28mm OD – 8mm thickness) (Part A)
• 2x External retaining rings / Circlips Ø12 mm (DIN 471) (Part B)
• 1x Cotter pin (Part E)
• Generic screws and hardware to secure the mounting bracket (choose based on your specific railing/wall)

For the LED version only:

• 1x Motor/Generator and LED Kit (Part F) ➡️ https://it.aliexpress.com/item/1005005925328513.html?invitationCode=Slk4OHRBOTE1NTRqK0xnbERPNkZlY01hTmlGb2ZEUXpCU0FVNFNxbVNsZ2pmdlBzNkVmWTlBPT0&srcSns=sns_WhatsApp&spreadType=socialShare&social_params=61550853535&bizType=ProductDetail&spreadCode=Slk4OHRBOTE1NTRqK0xnbERPNkZlY01hTmlGb2ZEUXpCU0FVNFNxbVNsZ2pmdlBzNkVmWTlBPT0&aff_fcid=617a8d9a127d40c3aa6a1af6c3c03c59-1781685808411-02690-_Ev0Cj62&tt=MG&aff_fsk=_Ev0Cj62&aff_platform=default&sk=_Ev0Cj62&aff_trace_key=617a8d9a127d40c3aa6a1af6c3c03c59-1781685808411-02690-_Ev0Cj62&shareId=61550853535&businessType=ProductDetail&platform=AE&terminal_id=dc67e0e75ff041e5a51510d02b6b2d6e&afSmartRedirect=y
• Dedicated screws to secure the motor to the 3D printed body

⚠️ Installation Note: Choosing the right hardware to anchor the mounting bracket (to a railing, wall, or other structure) is the user's responsibility. Make sure to use appropriate fasteners to ensure maximum safety outdoors.

📢 Designer's Notes

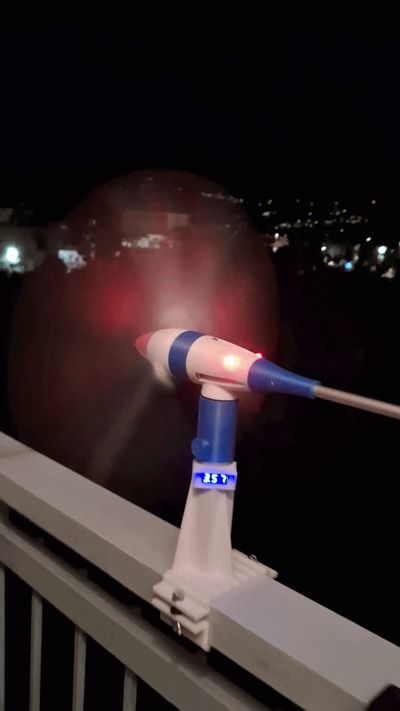

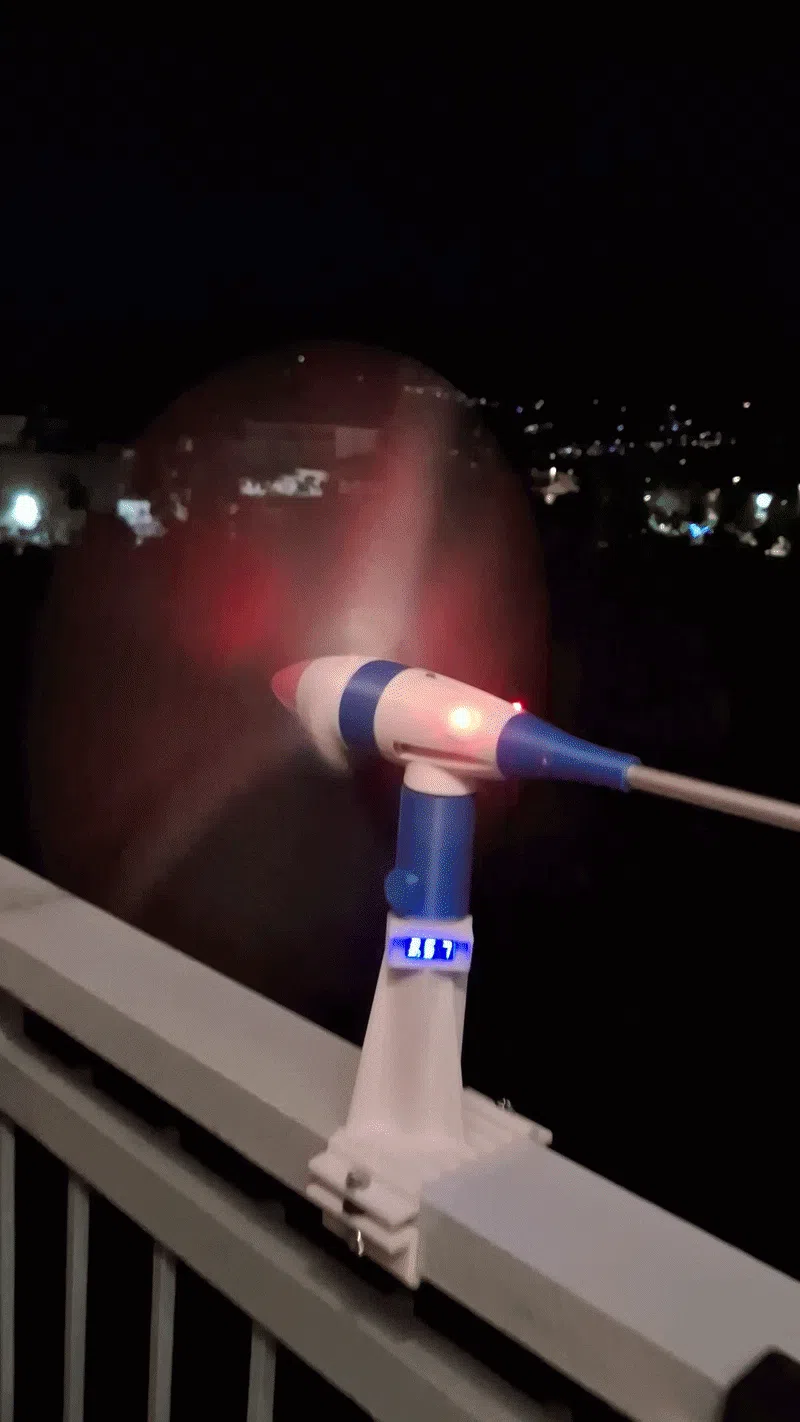

In the promotional photos and videos, a variant equipped with a voltmeter on the support is visible. Please note that this specific modification is currently not included in the project files.

⚙️ Have fun and happy printing!
Feedback is essential: if you have any suggestions, improvement proposals, or modifications to recommend, please leave a comment. It will be a pleasure to update and grow this project together with the community!
