Katana TS2 Pro Slide Rails

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<boostme><boosttitle>Boost Me</boosttitle></boostme><h2>Modularer Schnellwechsel-Halter für den Katana TS2 Pro 🚲🛠️</h2>Eigentlich wollte ich meinen Katana TS2 Pro Zentrierständer dauerhaft auf der Werkbank in meiner Scheune montieren. Nach einigen langen Laufradbau-Sessions wurde aber schnell klar:Stundenlang bei Kälte Speichen spannen macht deutlich weniger Spaß als im warmen Wohnzimmer zu arbeiten. 😅Also entstand die Idee für ein modulares Schnellwechsel-System: stabil genug zum präzisen Zentrieren, aber gleichzeitig mobil.<h2>Die Lösung</h2>Ich habe zwei Führungsschienen konstruiert und gedruckt, die fest auf der Werkbank verschraubt werden. Der Zentrierständer wird einfach seitlich eingeschoben und sitzt dadurch stabil, reproduzierbar und nahezu spielfrei.Wenn die Temperaturen in der Scheune wieder Richtung „Nordpol“ gehen: → Zentrierständer herausziehen und bequem im Warmen weiterarbeiten. 🔥☕<boostme><boosttitle>Boost Me</boosttitle></boostme><h2>Technische Daten</h2><ul><li>Gesamtlänge je Schiene: 250 mm</li><li>Gesamtbreite: 40 mm</li><li>Führungskanal:<ul><li>20 mm breit</li><li>über die komplette Länge ausgeführt</li></ul></li><li>Klemmmaß/Ausschnitt:<ul><li>4 mm</li><li>passend zur Trägerplatte des Zentrierständers</li></ul></li><li>Befestigung:<ul><li>pro Schiene 3 Schrauben</li><li>fest mit der Werkbank verschraubt</li></ul></li><li>Konstruktion:<ul><li>formschlüssige Seitenführung</li><li>seitlich herausziehbares Schnellwechsel-System</li></ul></li></ul>Durch die lange Führung über die kompletten 25 cm sitzt der Ständer erstaunlich stabil und verwindungsarm auf dem Tisch.<boostme><boosttitle>Boost Me</boosttitle></boostme><h2>Warum das System so gut funktioniert</h2>Die Kräfte werden nicht nur punktuell über Schrauben aufgenommen, sondern über die gesamte Länge der Führung verteilt. Dadurch entsteht ein sehr massiver Eindruck, obwohl das System schnell demontierbar bleibt.Die Kombination aus:<ul><li>langer Führung,</li><li>enger 4-mm-Klemmung,</li><li>und der breiten Auflagefläche</li></ul>macht den Aufbau deutlich präziser, als man es von einer „einfach gedruckten Lösung“ erwarten würde.Manchmal entstehen die besten Werkstattlösungen einfach aus purem Komfortdenken. 😄Aus „Ich will beim Zentrieren nicht frieren“ wurde am Ende ein modularer Schnellwechsel-Halter, der den Zentrierständer in Sekunden mobil macht — und dabei fast wie ein professionelles Werkbanksystem wirkt.nichts desto trotz sollte man die 3 schrauben pro schiene nicht wie wahnsinnig anziehen da das gleiten noch gewährleistet werden soll.

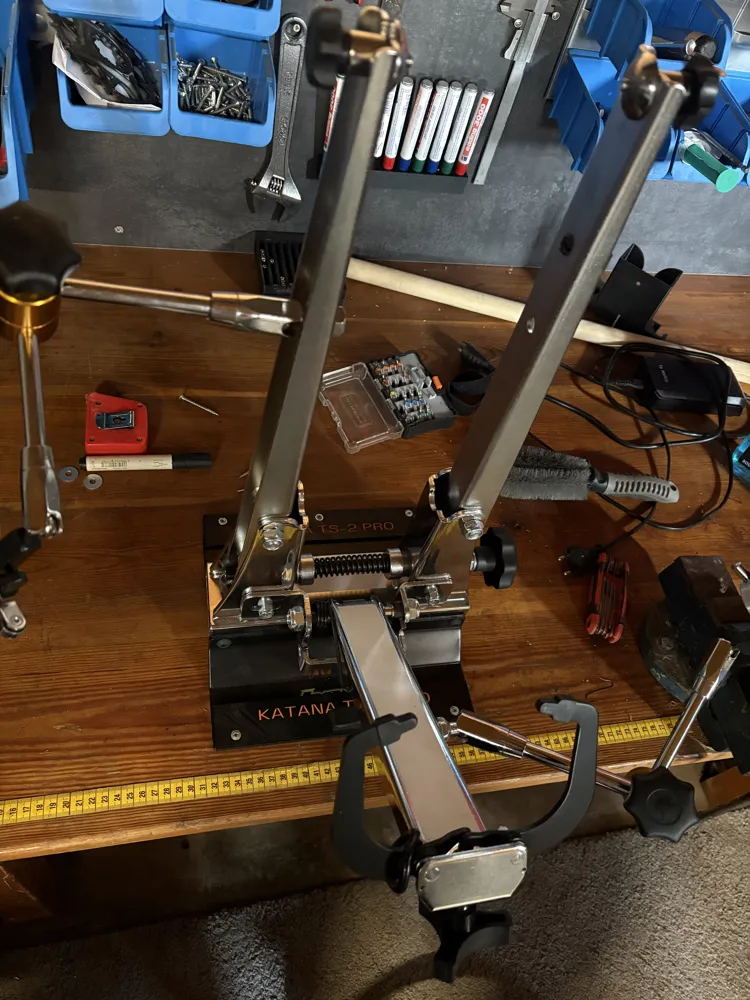

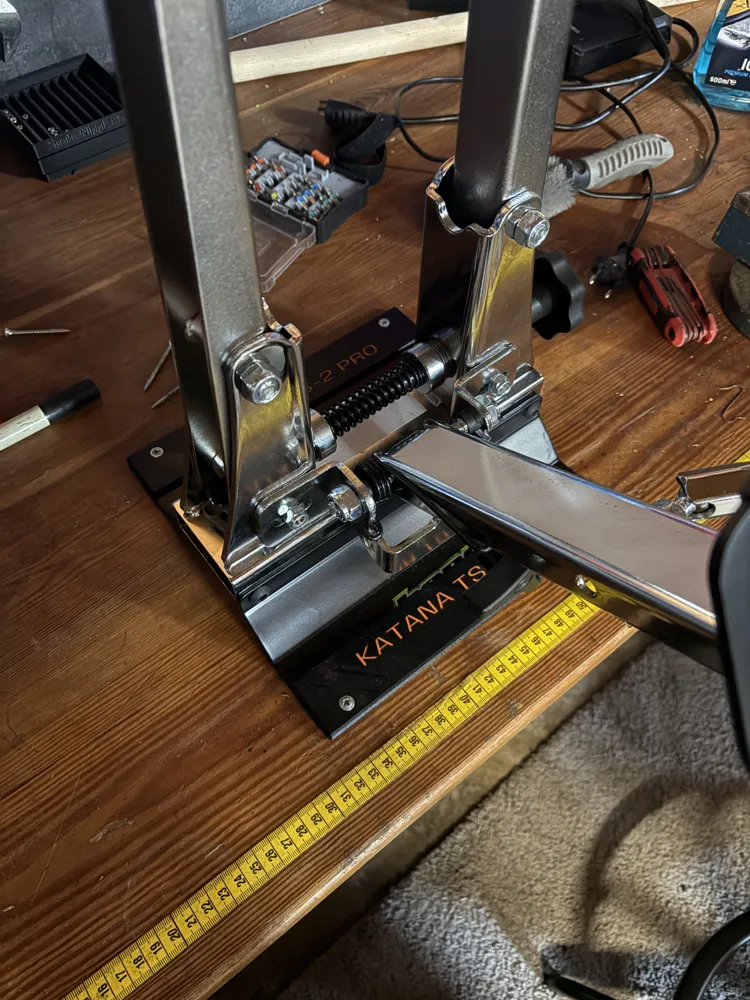

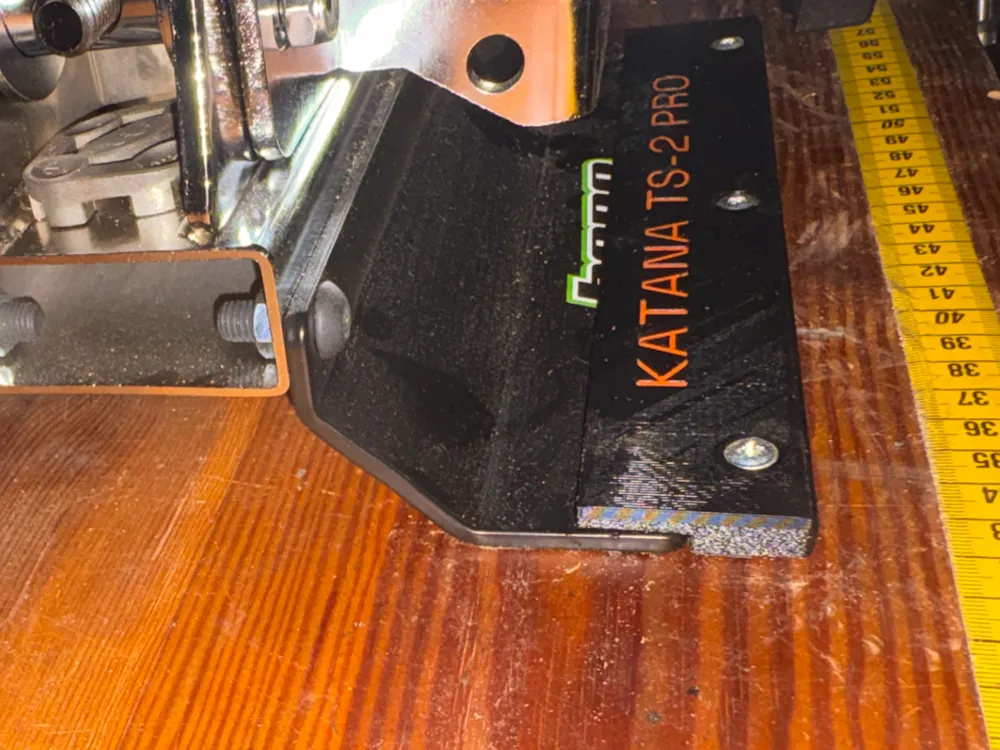

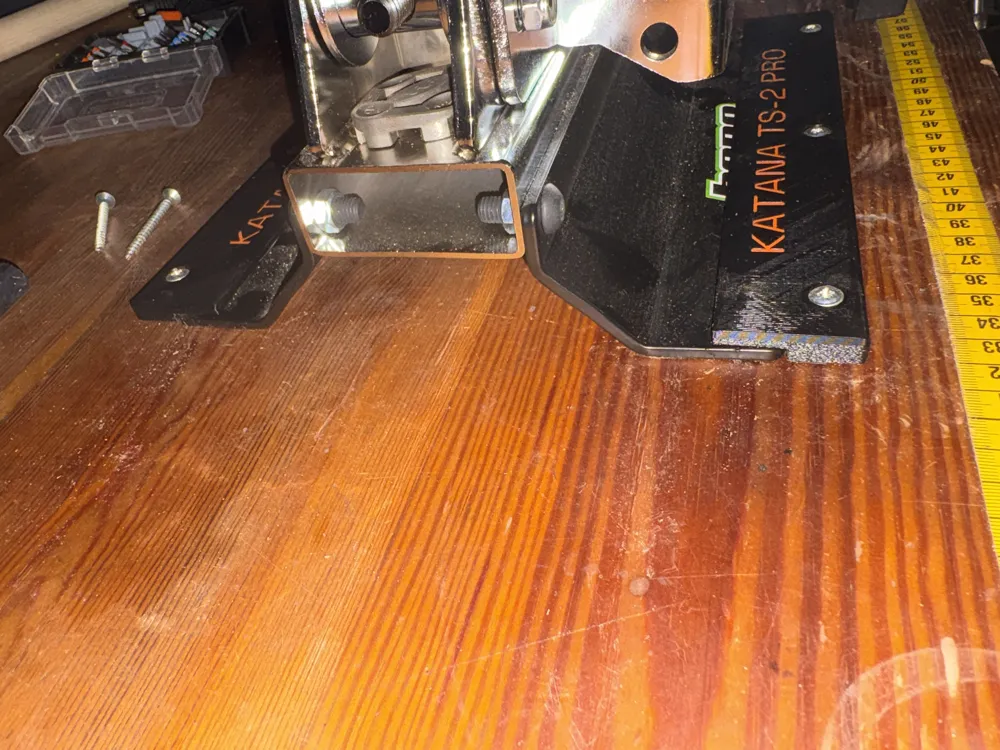

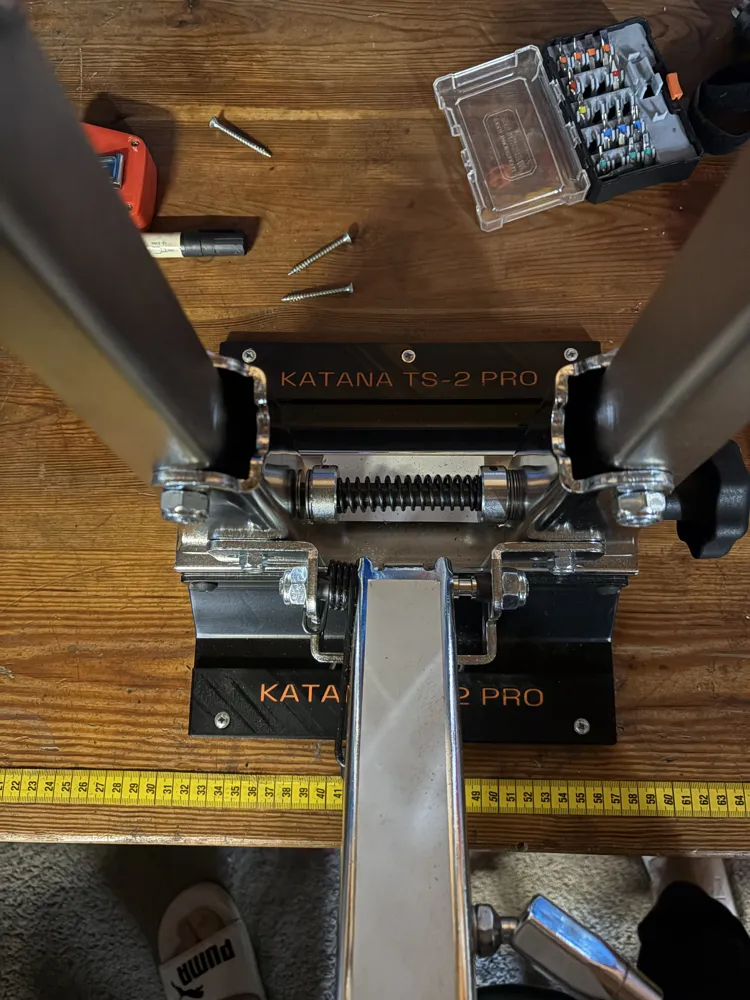

<boostme><boosttitle>Boost Me</boosttitle></boostme><h2>Modular Quick-Change Holder for the Katana TS2 Pro 🚲🛠️</h2>I originally wanted to permanently mount my Katana TS2 Pro truing stand on the workbench in my shed. But after some long wheel-building sessions, it quickly became clear:Spending hours truing spokes in the cold is much less fun than working in a warm living room. 😅So the idea for a modular quick-change system emerged: stable enough for precise truing, but mobile at the same time.<h2>The Solution</h2>I designed and printed two guide rails that are securely bolted to the workbench. The truing stand is simply slid in from the side, making it stable, reproducible, and almost play-free.When temperatures in the shed head towards the „North Pole“ again: → Pull out the truing stand and continue working comfortably in the warm. 🔥☕<boostme><boosttitle>Boost Me</boosttitle></boostme><h2>Technical Specifications</h2><ul><li>Total length per rail: 250 mm</li><li>Total width: 40 mm</li><li>Guide channel:<ul><li>20 mm wide</li><li>extending over the entire length</li></ul></li><li>Clamping dimension/Cut-out:<ul><li>4 mm</li><li>suitable for the truing stand's base plate</li></ul></li><li>Mounting:<ul><li>per rail 3 screws</li><li>securely bolted to the workbench</li></ul></li><li>Design:<ul><li>form-fitting side guide</li><li>laterally retractable quick-change system</li></ul></li></ul>Thanks to the long guide over the full 25 cm, the stand sits astonishingly stable and torsion-free on the table.<boostme><boosttitle>Boost Me</boosttitle></boostme><h2>Why the system works so well</h2>The forces are not only absorbed pointwise by screws, but distributed over the entire length of the guide. This creates a very solid impression, even though the system remains quickly detachable.The combination of:<ul><li>long guide,</li><li>narrow 4-mm clamping,</li><li>and the wide contact surface</li></ul>makes the setup significantly more precise than one would expect from a „simply printed solution“.Sometimes the best workshop solutions arise simply from pure comfort considerations. 😄„I don't want to freeze while truing“ ultimately resulted in a modular quick-change holder that makes the truing stand mobile in seconds — and almost acts like a professional workbench system.nevertheless, the 3 screws per rail should not be tightened excessively to ensure gliding is still possible.

Truing Stand Mounting System / Katana /3min19sec

ASIA

Print Profile(1)

Description

Modular Quick-Change Holder for the Katana TS2 Pro 🚲🛠️

The Solution

Technical Specifications

Why the system works so well
