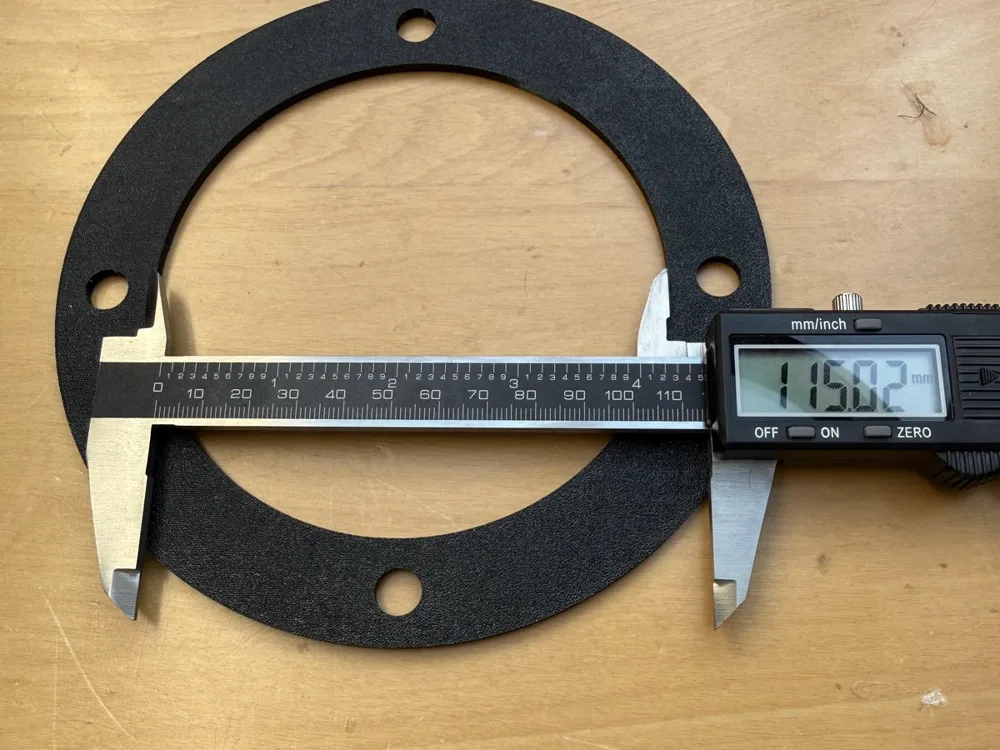

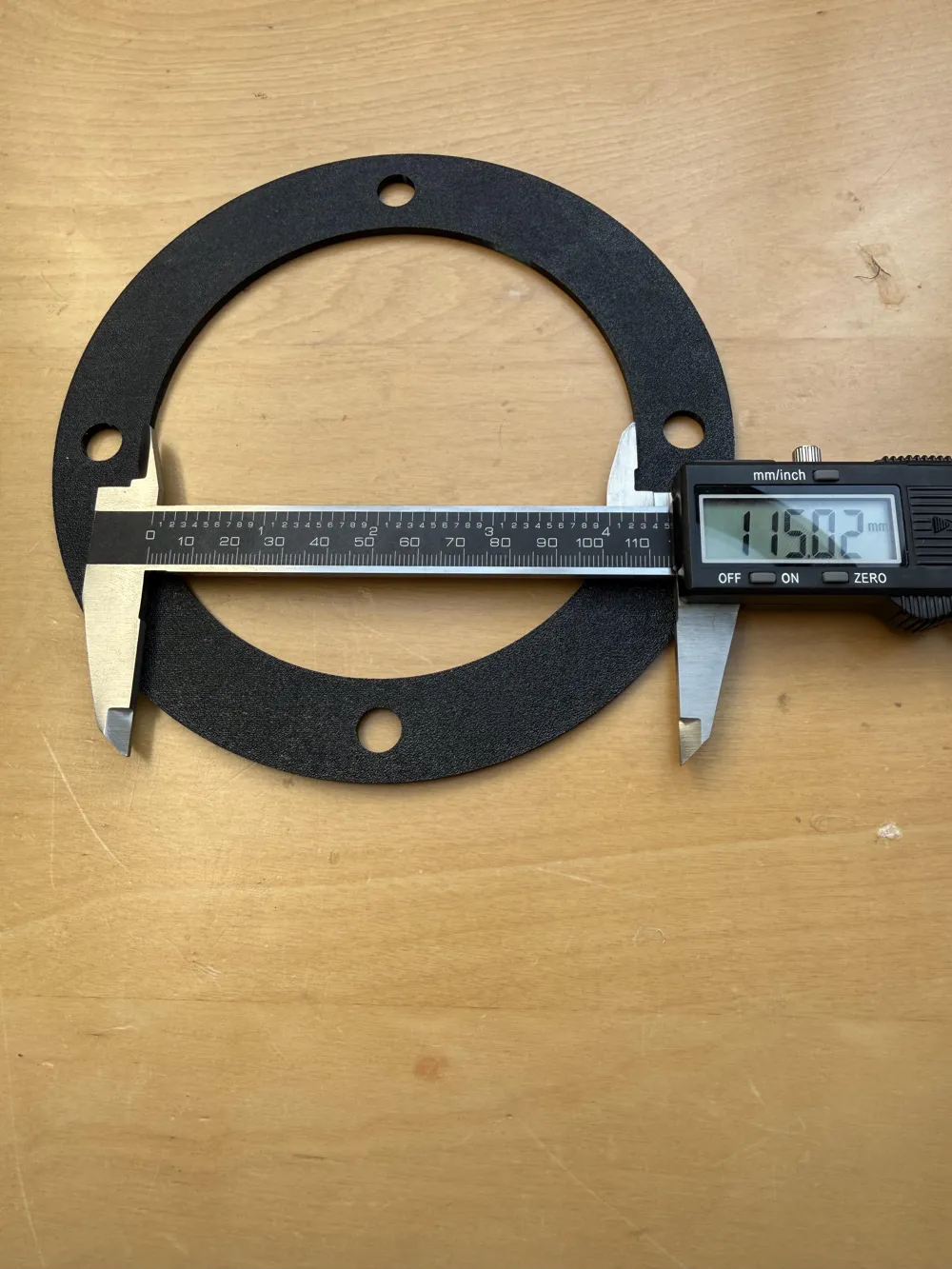

Dieser Testdruck wurde mit PETG erstellt, um die Maßhaltigkeit zu prüfen und das Druckbild zu dokumentieren. PETG eignet sich hervorragend als Anreißschablone oder zur Maßkontrolle vor dem eigentlichen Dichteinsatz – für tatsächliche Dichtfunktion ist PETG jedoch nicht geeignet.This test print was made in PETG to verify dimensions and document print quality. PETG is excellent as a cutting template or for dimensional checks before the actual sealing application – however, PETG is not suitable for actual sealing duty.---Druckeinstellungen – PETG (Testdruck / Dimensional Check only): Print settings – PETG (test print / dimensional check only):- Infill: 20–40 % - Wände / Walls: 3 - Schichthöhe / Layer height: 0.20 mm - Geschwindigkeit / Speed: Standard - Supports: keine / none - Ausrichtung / Orientation: flach / flat---Für den tatsächlichen Dichteinsatz wird dringend TPU 95A (oder weicher, Shore A 85–95) empfohlen. TPU ist flexibel genug, um Flanschunebenheiten auszugleichen, und dichtet zuverlässig auch bei niedrigen Anzugsmomenten.For actual sealing duty, TPU 95A (or softer, Shore A 85–95) is strongly recommended. TPU is flexible enough to compensate for flange surface irregularities and seals reliably even at low bolt torques.Druckeinstellungen – TPU 95A (Dichteinsatz / Sealing use): Print settings – TPU 95A (sealing use):- Infill: 100% Solid – zwingend! Kein Honeycomb oder Gyroid! / mandatory! No honeycomb or gyroid! - Wände / Walls: min. 4, besser / better 6 (mehr Wände = bessere Dichtigkeit / more walls = better seal) - Schichthöhe / Layer height: 0.15 mm - Geschwindigkeit / Speed: 25–40 mm/s - Druckbett / Bed: PEI oder Glas + Trennmittel / PEI or glass + release agent - Supports: keine / none - Ausrichtung / Orientation: flach / flat – nie hochkant! / never upright! - Nach dem Druck Dichtflächen kurz auf 400er Schleifpapier planschleifen → optimale Dichtigkeit - After printing, briefly lap sealing faces on 400 grit sandpaper → optimal sealing performance---Empfohlene Materialien / Recommended materials:- TPU 95A (z.B. Bambu TPU 95A, Polymaker PolyFlex TPU95)  → Wasser, Luft, leichte Öle / Water, air, light oils- TPU 87A / Shore A 85  → Weicher, bessere Abdichtung bei rauen Flanschflächen  → Softer, better sealing on rough flange surfaces- Silikon-Filament (z.B. Filaflex Silicone, Silikonflex)  → Beste Dichtungseigenschaften, höhere Temperaturbeständigkeit  → Best sealing properties, higher temperature resistance---⚠️ Nur für Niederdruck geeignet (max. ~3–5 bar je nach Material und Ausführung). Nicht für Dampf, Hochdruck, aggressive Medien oder sicherheitskritische Anlagen!⚠️ For low-pressure applications only (max. ~3–5 bar depending on material and design). Not for steam, high pressure, aggressive media or safety-critical applications!

This test print was made in PETG to verify dimensions and document print quality. PETG is excellent as a cutting template or for dimensional checks before the actual sealing application – however, PETG is not suitable for actual sealing duty.---Print settings – PETG (test print / dimensional check only):- Infill: 20–40 % - Walls: 3 - Layer height: 0.20 mm - Speed: Standard - Supports: none - Orientation: flat---For actual sealing duty, TPU 95A (or softer, Shore A 85–95) is strongly recommended. TPU is flexible enough to compensate for flange surface irregularities and seals reliably even at low bolt torques.Print settings – TPU 95A (sealing use):- Infill: 100% Solid – mandatory! No honeycomb or gyroid! - Walls: min. 4, better 6 (more walls = better seal) - Layer height: 0.15 mm - Speed: 25–40 mm/s - Bed: PEI or glass + release agent - Supports: none - Orientation: flat – never upright! - After printing, briefly lap sealing faces on 400 grit sandpaper → optimal sealing performance---Recommended materials:- TPU 95A (e.g. Bambu TPU 95A, Polymaker PolyFlex TPU95)  → Water, air, light oils- TPU 87A / Shore A 85  → Softer, better sealing on rough flange surfaces- Silicone filament (e.g. Filaflex Silicone, Silikonflex)  → Best sealing properties, higher temperature resistance---⚠️ For low-pressure applications only (max. ~3–5 bar depending on material and design). Not for steam, high pressure, aggressive media or safety-critical applications!

0.2mm layer, 2 walls, 15% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

German / English&nbsp;&nbsp;Parametrischer OpenSCAD-Customizer für normgerechte Flanschdichtungen nach EN 1092-1 / EN 1514-1 und ASME B16.5. Einfach Norm, Nennweite und Druckstufe wählen – alle Dichtungsmaße (ID, OD, Lochkreis, Bohrungen) werden automatisch aus hinterlegten Normtabellen berechnet. Für Sondermaße steht ein freier Custom-Modus zur Verfügung.&nbsp;🔩 Unterstützte Normen: - EN 1092-1 / EN 1514-1: DN 10 – DN 500, PN 6 / 10 / 16 / 25 / 40 - ASME B16.5: NPS ½&#34; – 24&#34;, Class 150 / 300 / 600 - Custom: beliebige ID / OD / Lochkreis / Bohrungsanzahl / Bohrungsdurchmesser&nbsp;📐 Alle vier Flansch-/Dichtungsformen wählbar: - IBC (Inner Bolt Circle / Vorsprung): häufigste Ausführung, OD = BC − d_Schraube, keine Schraubenlöcher in der Dichtung - FF (Full Face / Vollface): OD = Flansch-Außendurchmesser, Schraubenlöcher werden ausgestanzt – typisch für Graugussflansche - SR (Vor-/Rücksprung / Male-Female): Dichtung sitzt auf dem Vorsprung, OD = Vorsprung-AD - TG (Nut/Feder / Tongue &amp; Groove): ID und OD durch Nutgeometrie festgelegt&nbsp;🔧 Weitere Parameter: - Dichtungsdicke, Toleranzen für Innenbohrung und Schraubenlöcher frei einstellbar - Optionaler Dichtungswulst (Sealing Bead): halbelliptischer Ring auf der Dichtfläche, der die Schraubenanpresskraft auf eine schmale Linie konzentriert und so die lokale Flächenpressung deutlich erhöht – besonders wirksam bei niedrigen Anzugsmomenten. Position (innen / Mitte / außen) und Höhe einstellbar, wahl- weise ein- oder beidseitig. - Erster Loch-Winkel einstellbar (Standard 45° nach EN 1092-1 / ASME B16.5) - Optionale Gravur der Normbezeichnung&nbsp;🖨️ Druckhinweis: Das Foto zeigt einen Testdruck in PETG – das Druckbild ist sehr gut und eignet sich hervorragend zum Überprüfen der Maße und als Anreißschablone. Für den tatsächlichen Dichteinsatz wird jedoch dringend TPU 95A (oder weicher) empfohlen:- TPU 100 % Infill (Solid) – zwingend für Dichtigkeit! - Schichthöhe 0,15 mm - min. 4 Perimeter / Wände - Druckgeschwindigkeit 25–40 mm/s - Nach dem Druck Dichtflächen kurz auf 400er Schleifpapier planschleifen für optimale Dichtigkeit⚠️ Nur für Niederdruck-Anwendungen geeignet (Wasser, Luft, schwache Chemikalien, max. ~3–5 bar). Kein Einsatz bei Dampf, Hochdruck, aggressiven Medien oder sicherheitskritischen Anlagen!---Parametric OpenSCAD customizer for standard-compliant flange gaskets per EN 1092-1 / EN 1514-1 and ASME B16.5. Simply select the standard, nominal size and pressure rating – all gasket dimensions (ID, OD, bolt circle, bolt holes) are automatically calculated from built-in standard tables. A free custom mode is available for non-standard flanges.&nbsp;🔩 Supported standards: - EN 1092-1 / EN 1514-1: DN 10 – DN 500, PN 6 / 10 / 16 / 25 / 40 - ASME B16.5: NPS ½&#34; – 24&#34;, Class 150 / 300 / 600 - Custom: any ID / OD / bolt circle / number of holes / hole diameter&nbsp;📐 All four sealing face types supported: - IBC (Inner Bolt Circle / Raised Face): most common type, OD = BC − bolt dia., no bolt holes in gasket - FF (Full Face): OD = flange OD, bolt holes punched out – typical for cast iron flanges - SR (Male-Female): gasket sits on male face, OD = raised section OD - TG (Tongue &amp; Groove): ID and OD defined by groove geometry&nbsp;🔧 Additional parameters: - Gasket thickness and tolerances for bore and bolt holes freely adjustable - Optional sealing bead: semi-elliptic ring on the sealing face that concentrates bolt load on a narrow line for significantly higher local surface pressure – especially effective at low torque. Position (inner / center / outer), height and one- or two-sided selectable. - First bolt hole angle adjustable (default 45° per EN 1092-1 / ASME B16.5) - Optional engraving of standard designation&nbsp;🖨️ Print note: The photo shows a test print in PETG – excellent print quality, ideal for dimensional verification and as a cutting template. However, TPU 95A (or softer) is strongly recommended for actual sealing use:- TPU 100% infill (Solid) – mandatory for sealing! - Layer height 0.15 mm - min. 4 perimeters / walls - Print speed 25–40 mm/s - After printing, briefly lap sealing faces on 400 grit sandpaper for optimal sealing performance&nbsp;⚠️ For low-pressure applications only (water, air, mild chemicals, max. ~3–5 bar). Do not use for steam, high pressure, aggressive media or safety-critical applications!

German / English&nbsp;&nbsp;Parametric OpenSCAD customizer for standard-compliant flange gaskets per EN 1092-1 / EN 1514-1 and ASME B16.5. Simply select the standard, nominal size and pressure rating – all gasket dimensions (ID, OD, bolt circle, bolt holes) are automatically calculated from built-in standard tables. A free custom mode is available for non-standard flanges.&nbsp;🔩 Supported standards: - EN 1092-1 / EN 1514-1: DN 10 – DN 500, PN 6 / 10 / 16 / 25 / 40 - ASME B16.5: NPS ½&#34; – 24&#34;, Class 150 / 300 / 600 - Custom: any ID / OD / bolt circle / number of holes / hole diameter&nbsp;📐 All four sealing face types supported: - IBC (Inner Bolt Circle / Raised Face): most common type, OD = BC − bolt dia., no bolt holes in gasket - FF (Full Face): OD = flange OD, bolt holes punched out – typical for cast iron flanges - SR (Male-Female): gasket sits on male face, OD = raised section OD - TG (Tongue &amp; Groove): ID and OD defined by groove geometry&nbsp;🔧 Additional parameters: - Gasket thickness and tolerances for bore and bolt holes freely adjustable - Optional sealing bead: semi-elliptic ring on the sealing face that concentrates bolt load on a narrow line for significantly higher local surface pressure – especially effective at low torque. Position (inner / center / outer), height and one- or two-sided selectable. - First bolt hole angle adjustable (default 45° per EN 1092-1 / ASME B16.5) - Optional engraving of standard designation&nbsp;🖨️ Print note: The photo shows a test print in PETG – excellent print quality, ideal for dimensional verification and as a cutting template. However, TPU 95A (or softer) is strongly recommended for actual sealing use: - TPU 100% infill (Solid) – mandatory for sealing! - Layer height 0.15 mm - min. 4 perimeters / walls - Print speed 25–40 mm/s - After printing, briefly lap sealing faces on 400 grit sandpaper for optimal sealing performance&nbsp;⚠️ For low-pressure applications only (water, air, mild chemicals, max. ~3–5 bar). Do not use for steam, high pressure, aggressive media or safety-critical applications!
