Universal Bike Rim Truing Tool

Universal Bike Rim Truing Tool – Elastic Mounted Wheel Alignment Gauge

Description

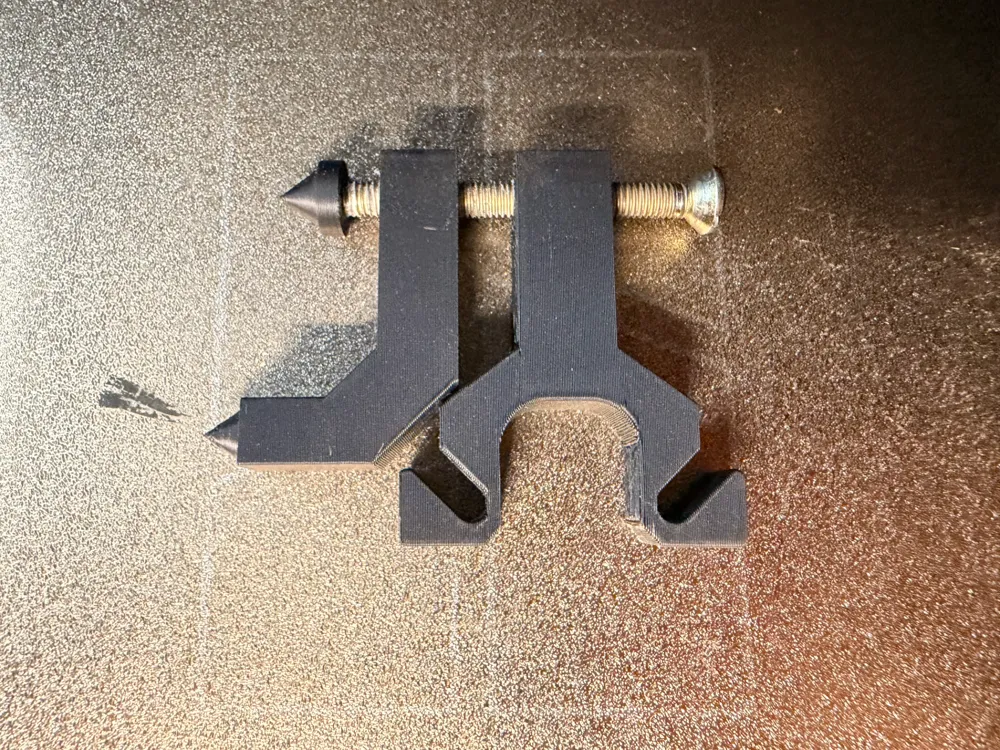

I designed this 3D printable tool to quickly check bicycle wheel alignment and rim condition directly on the bike frame, without needing a professional truing stand.

The main feature of this project is the mounting system: the tool attaches in seconds using a simple elastic band, making it easy to fit on different bike frames without scratching or damaging them.

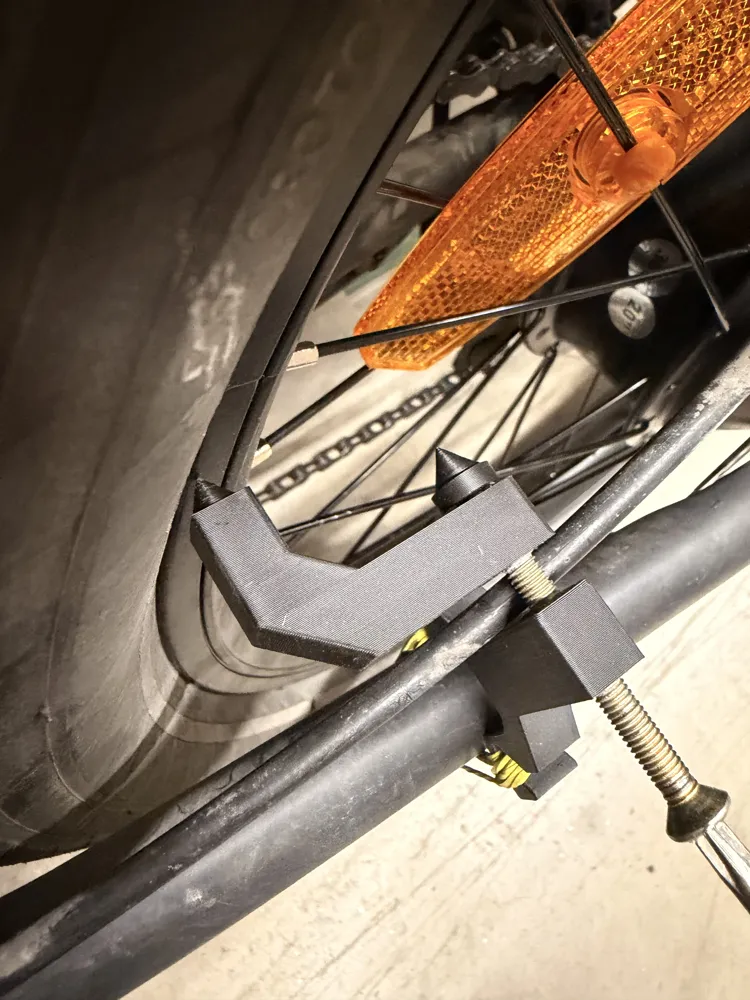

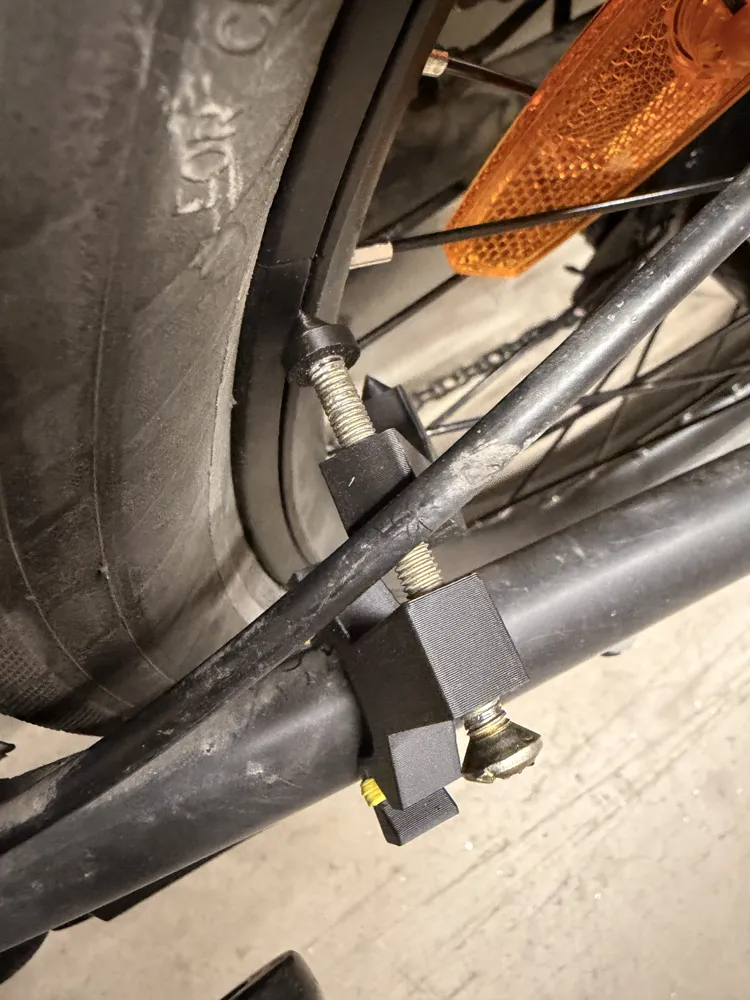

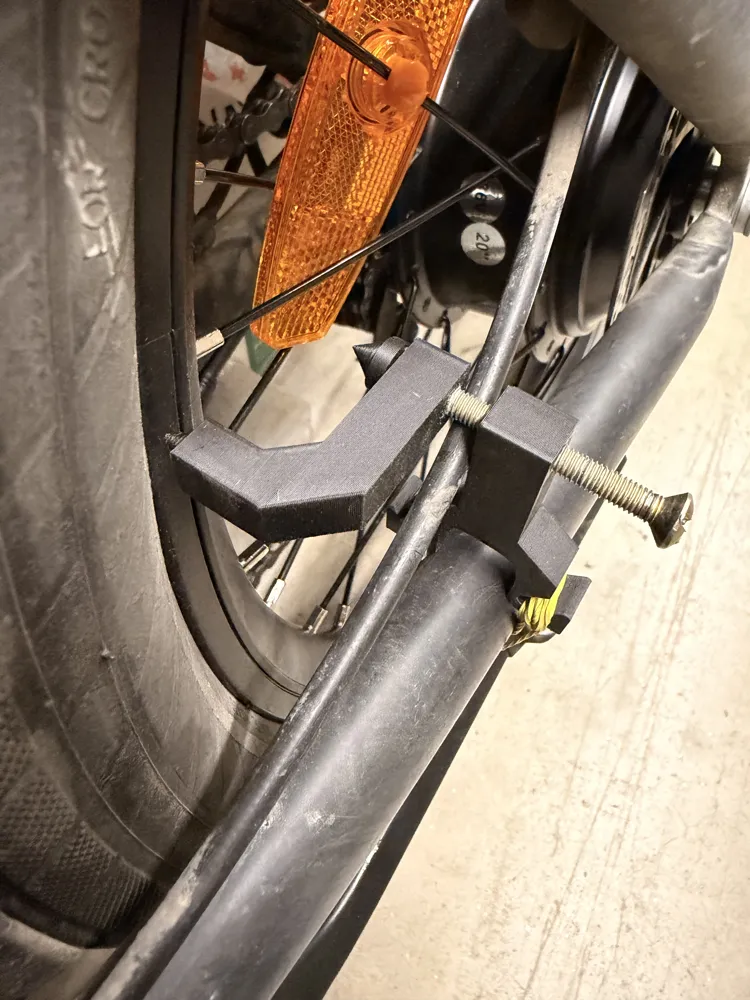

An adjustable screw acts as a reference point to detect lateral wheel wobble while the wheel spins. It is a simple, affordable, and practical solution for bike maintenance and quick wheel adjustments.

Features

• Fast mounting with a simple elastic band

• No tools required for installation

• Compact and lightweight

• Precise adjustment using a screw

• Compatible with many bicycle types

• Ideal for checking:

  • wheel alignment

  • lateral wobble

  • rim deformation

• No supports required for printing

Required Hardware

• 1 screws

• 1 elastic band

       How to Use

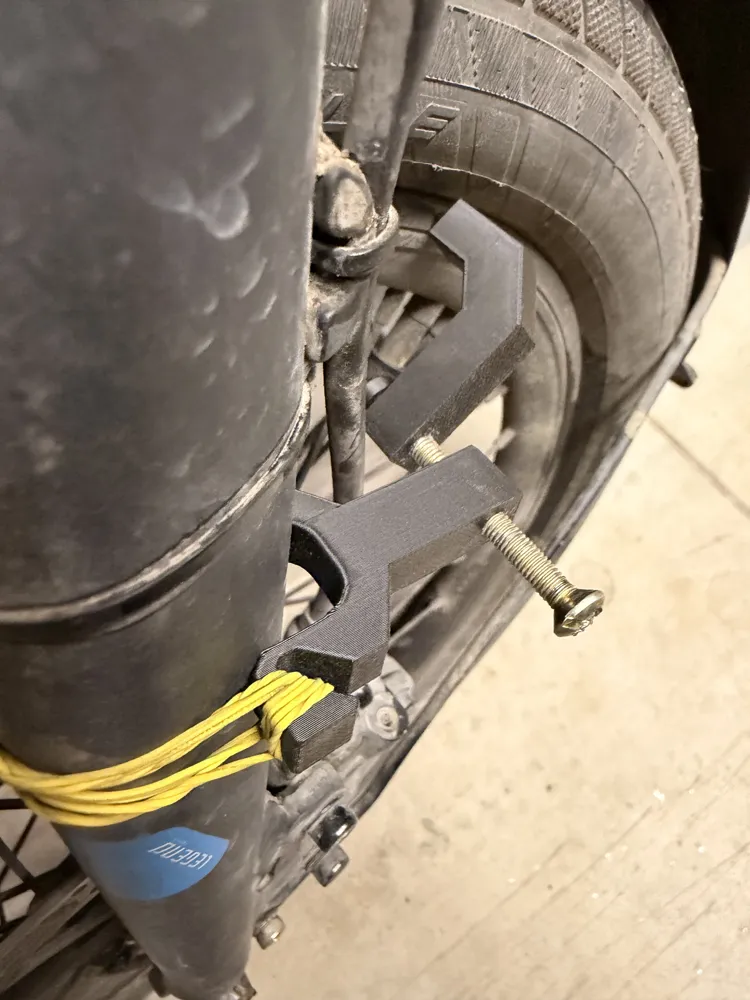

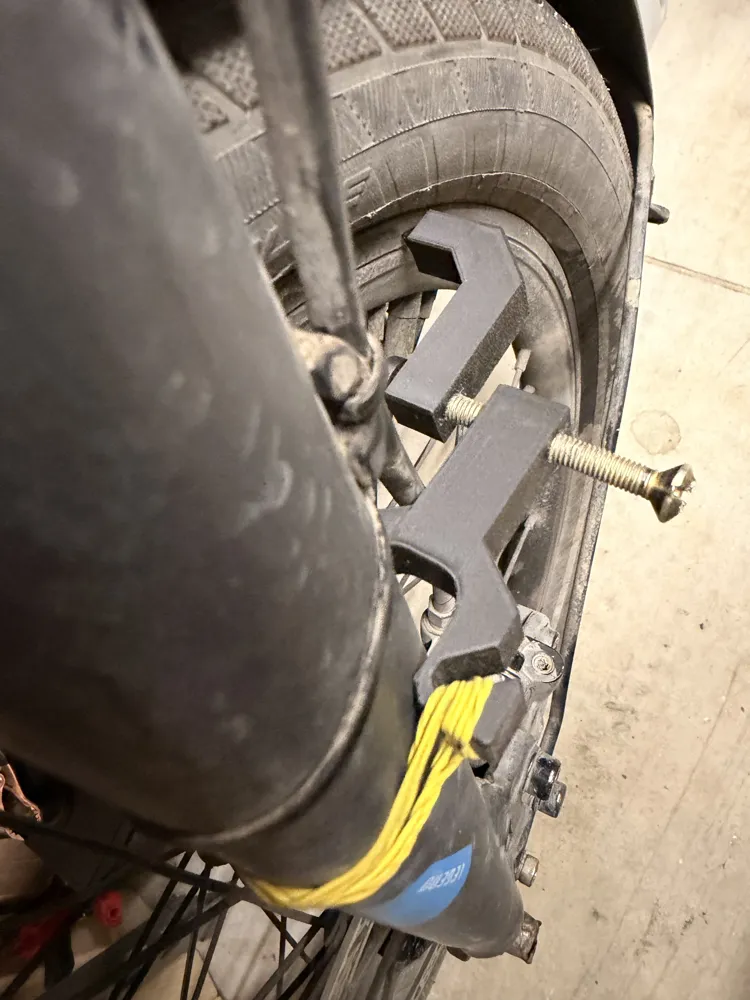

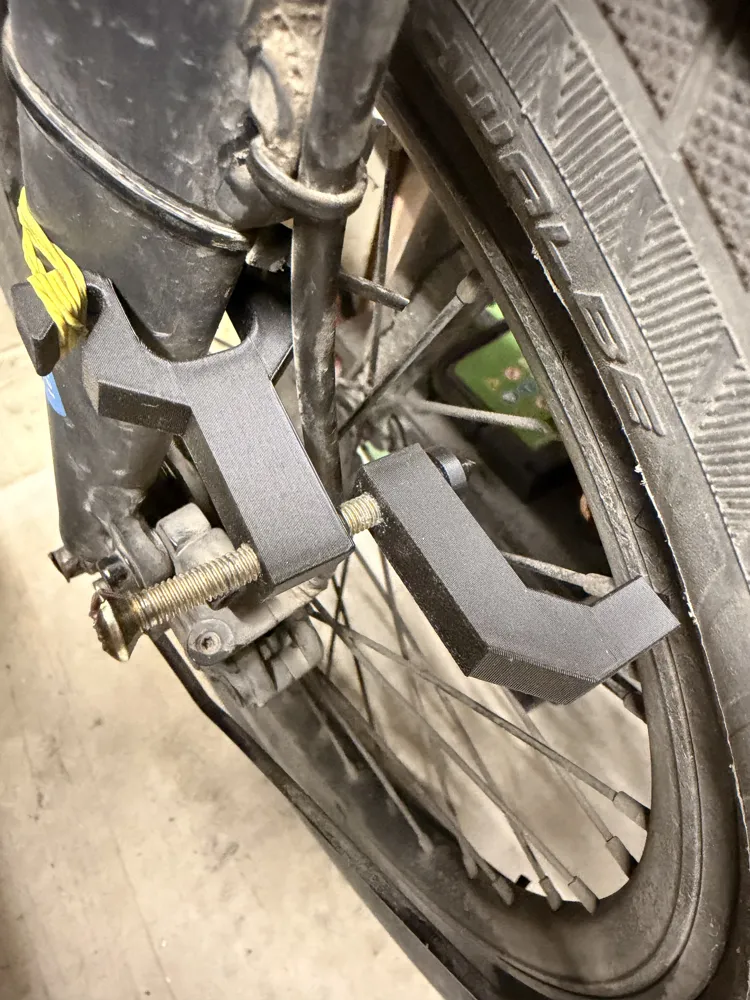

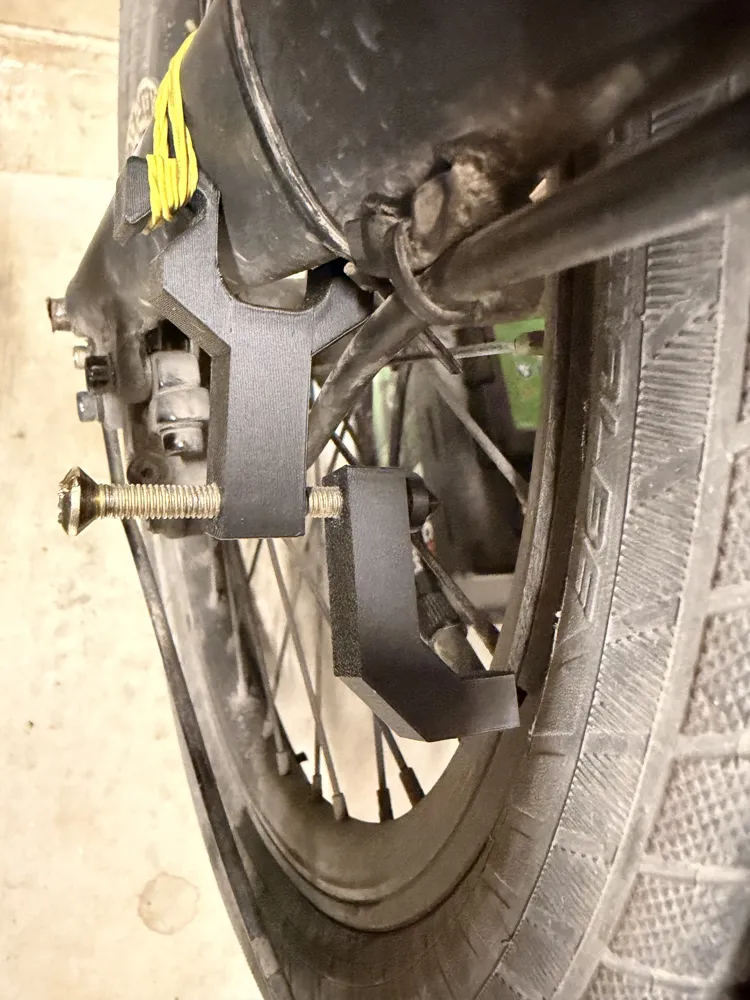

1. Place the tool on the bike frame

2. Secure it using an elastic band

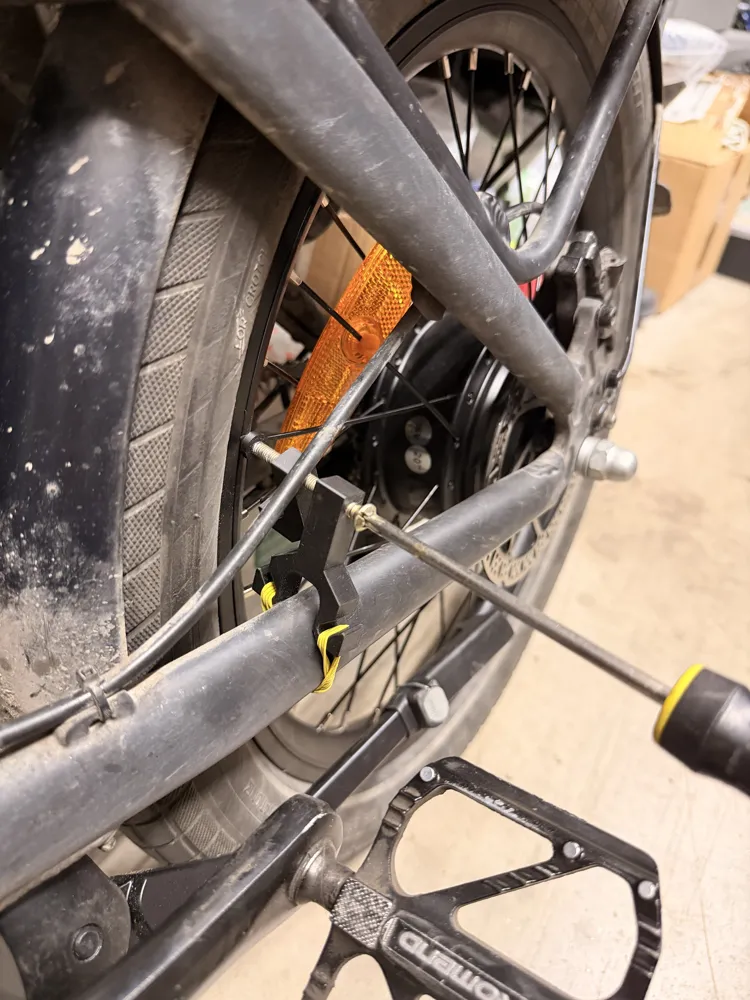

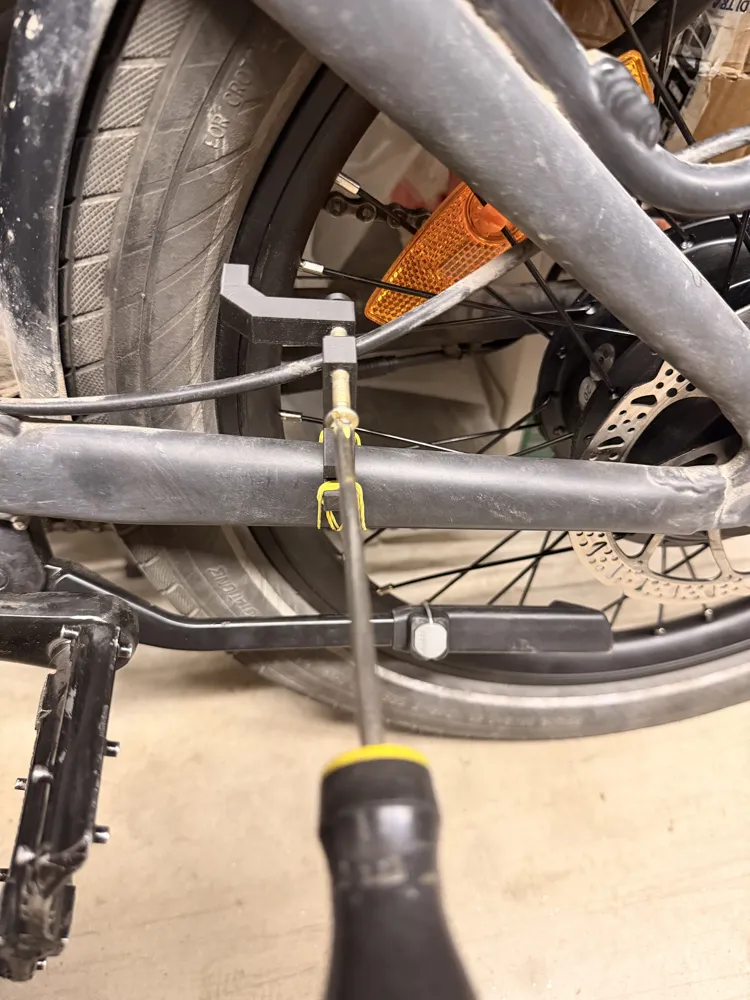

3. Adjust the screw distance from the rim

4. Spin the wheel

5. Check for distance variations and adjust the spokes if needed

Perfect for home workshops, quick maintenance, and emergency wheel adjustments on the go.

Descrizione

Ho progettato questo attrezzo stampabile in 3D per controllare rapidamente la centratura e lo stato del cerchio della bicicletta direttamente sul telaio, senza bisogno di un cavalletto professionale.

Il punto forte del progetto è il sistema di fissaggio: l’attrezzo si monta in pochi secondi utilizzando un semplice elastico, adattandosi facilmente a diversi tipi di telaio senza graffiarli o rovinarli.

Una vite regolabile viene utilizzata come riferimento per verificare eventuali oscillazioni laterali del cerchio durante la rotazione della ruota. È una soluzione semplice, economica e molto pratica per manutenzione e regolazioni rapide.

Caratteristiche

• Fissaggio rapido con semplice elastico

• Nessun attrezzo necessario per il montaggio

• Compatto e leggero

• Regolazione precisa tramite vite

• Compatibile con molte biciclette

•

• Ideale per controllare:

• centratura ruota

  oscillazioni laterali

  deformazioni del cerchio

• Nessun supporto necessario in stampa

• 1 vite

• 1 elastico

Come si usa

1. Posiziona l’attrezzo sul telaio

2. Bloccalo con un elastico

3. Regola la distanza della vite dal cerchio

4. Fai ruotare la ruota

5. Controlla le variazioni di distanza e regola i raggi se necessario

Perfetto per officina domestica, manutenzione veloce e regolazioni di emergenza anche fuori casa.
