Wind Turbine Windmill V1 Pala Eolica

Pala Eolica – Mulino a Vento ad Alta Affidabilità

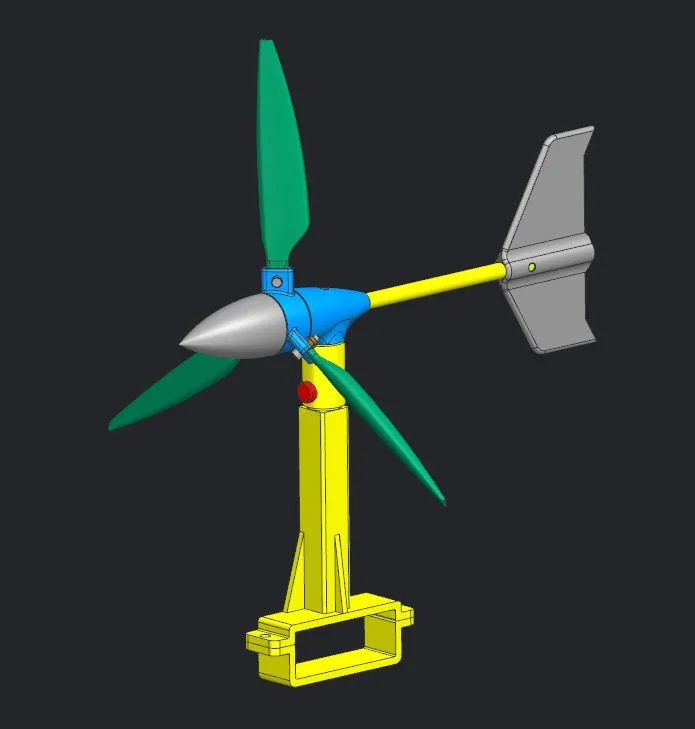

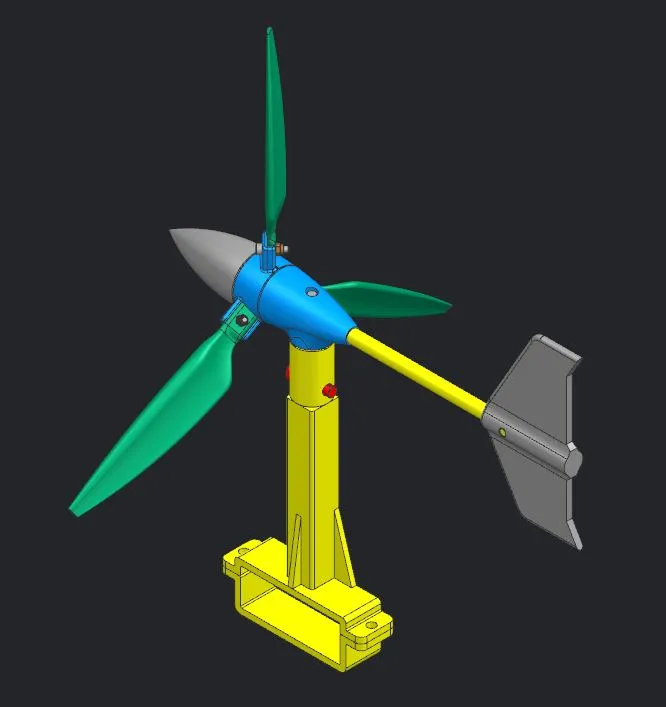

Pala Eolica - Mulino a Vento progettato per garantire robustezza, durata e semplicità di installazione.

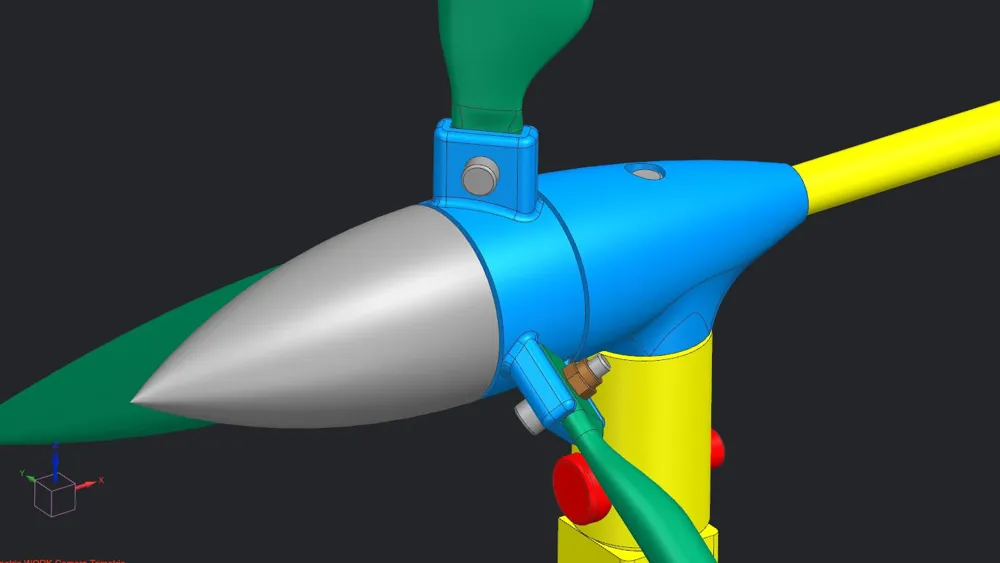

La struttura è interamente fissata meccanicamente tramite viti e dadi autobloccanti (*da acquistare separatamente), senza parti incollate, per assicurare una resistenza elevata alle sollecitazioni e una manutenzione agevole nel tempo.

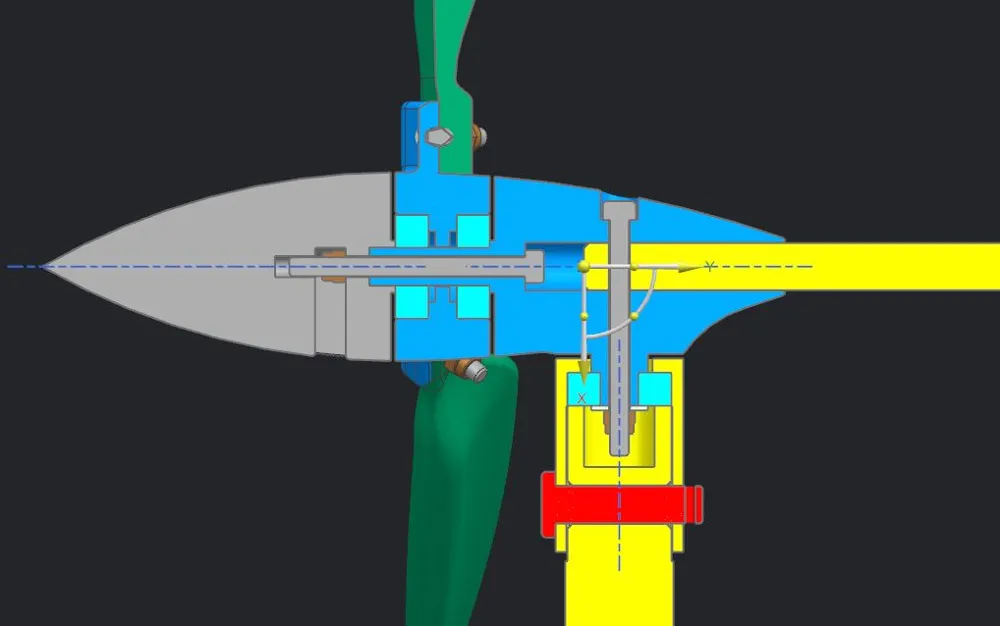

Dotato di n°3 cuscinetti ultra‑resistenti (*da acquistare separatamente), è pensato per un funzionamento fluido, stabile e silenzioso anche in condizioni di utilizzo prolungato e gravose.

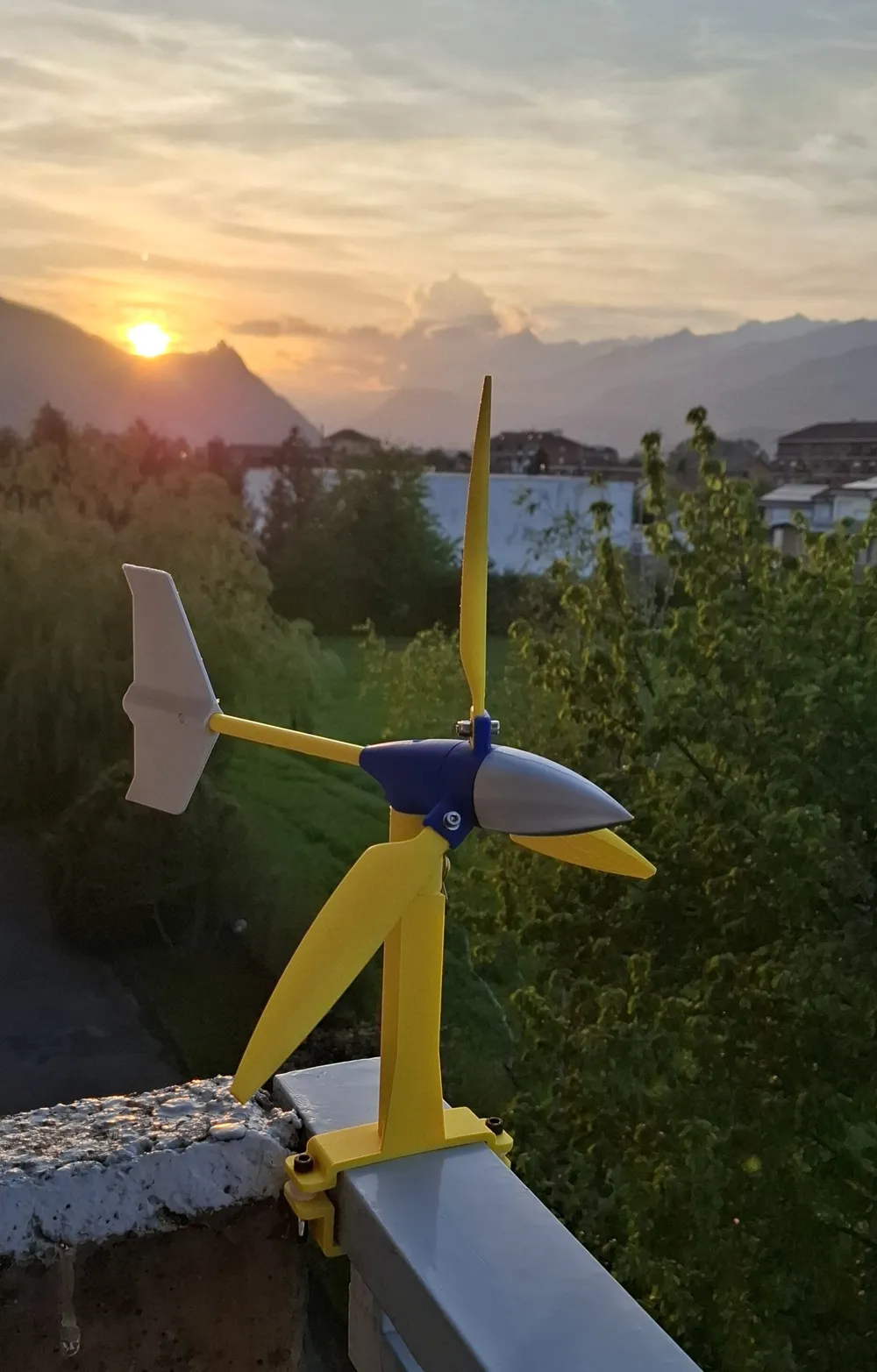

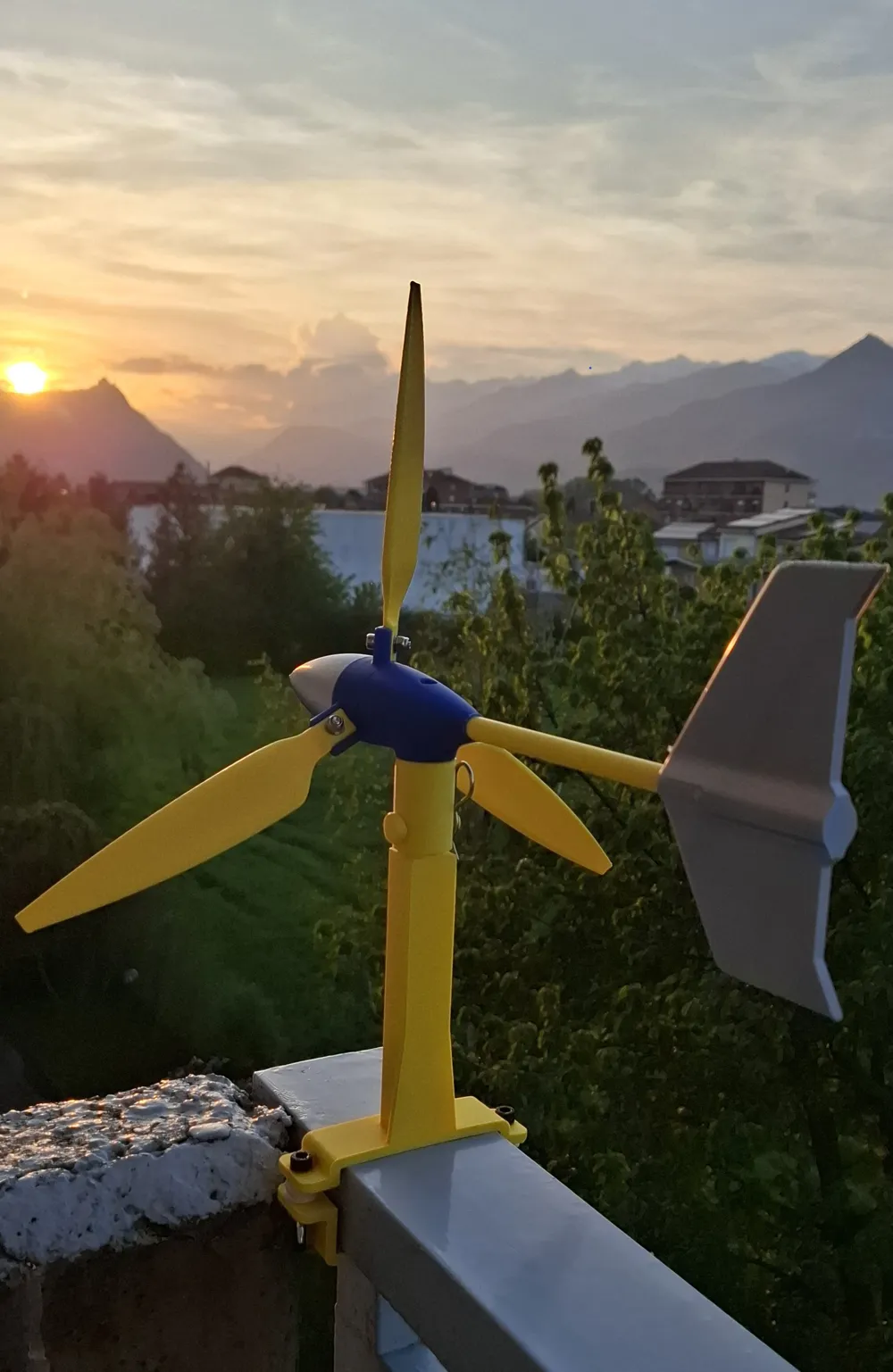

Il supporto incluso nel modello è progettato per il fissaggio su ringhiera da balcone; tuttavia, grazie alla sua struttura versatile, può essere utilizzato e adattato anche per installazioni alternative, come il montaggio a muro.

Questo consente di personalizzare la configurazione di installazione in base alle proprie esigenze e al tipo di struttura disponibile.

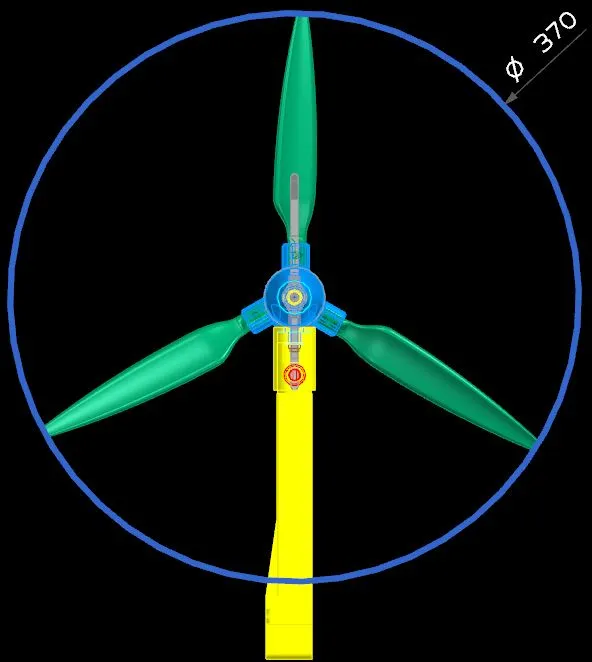

Le dimensioni generose favoriscono buone prestazioni e stabilità strutturale, mantenendo al tempo stesso un assemblaggio semplice e intuitivo.

*Da acquistare separatamente:

• N°2 Viti Brugola a testa esagonale incassata M4x50mm (Particolare “C”)
• N°5 Dadi autobloccanti M4 (Particolare “B”)
• N°3 Cuscinetti 608 ZZ (diametro interno 8mm x diametro esterno 22mm x 7mm spessore) (Particolare “A”)
• N°3 Viti Brugola a testa esagonale incassata M4x16mm (Particolare “F”)
• N°6 Rondelle per vite M4 (Particolare “G”)
• N°1 Rondella per vite da M4 diametro esterno 12mm (Particolare “D”)
• N°1 Coppiglia (Particolare “E”)
• ** Viteria fissaggio staffa di supporto (Particolare “H”)

**La viteria per il fissaggio della staffa di supporto dovrà essere scelta dall’utilizzatore in funzione della superficie di installazione (ringhiera, muro o altra struttura portante), così da garantire un ancoraggio corretto e sicuro in base al tipo di materiale e alle condizioni di montaggio.

Buon divertimento!

Ogni consiglio o idea per migliorare il progetto è ben accetto: sarà un piacere apportare modifiche e svilupparlo ulteriormente insieme.

🚨 AGGIORNAMENTO - NUOVA VERSIONE DISPONIBILE! 🚨
Ho pubblicato una nuova versione aggiornata e migliorata di questo progetto (V2). È molto più robusta, ad alta affidabilità, completamente meccanica (senza colla) e predisposta per l'alloggiamento di LED!
👉 Scarica la Nuova Versione qui:

https://makerworld.com/it/models/2951272-wind-turbine-windmill-v2-new-version-pala-eolica#profileId-3306787



-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Wind Turbine Blade – High‑Reliability Windmill

Wind Turbine Blade – Windmill designed to ensure robustness, durability, and ease of installation.

The structure is entirely mechanically fastened using screws and self‑locking nuts (*to be purchased separately), with no bonded parts, in order to guarantee high resistance to mechanical stress and easy maintenance over time.

Equipped with 3 ultra‑resistant bearings (*to be purchased separately), it is designed for smooth, stable, and quiet operation, even under prolonged and demanding use conditions.

The support included in the model is designed for mounting on a balcony railing; however, thanks to its versatile structure, it can also be used and adapted for alternative installations, such as wall mounting.

This allows the installation setup to be customized according to specific needs and the type of structure available.

The generous dimensions promote good performance and structural stability, while still maintaining a simple and intuitive assembly process.

Components to be purchased separately:

• No. 2 Socket head cap screws M4 × 50 mm (Part “C”)
• No. 5 M4 self‑locking nuts (Part “B”)
• No. 3 608 ZZ bearings (inner diameter 8 mm × outer diameter 22 mm × thickness 7 mm) (Part “A”)
• No. 3 Socket head cap screws M4 × 16 mm (Part “F”)
• No. 6 Washers for M4 screws (Part “G”)
• No. 1 Washer for M4 screw, 12 mm outer diameter (Part “D”)
• No. 1 Cotter pin (Part “E”)
• Mounting hardware for the support bracket (Part “H”)

Note:
The hardware used to secure the support bracket must be selected by the user according to the installation surface (railing, wall, or other load‑bearing structure), in order to ensure proper and safe anchoring based on the material type and mounting conditions.

Have fun!

Any suggestions or ideas to improve the project are more than welcome—it will be a pleasure to make changes and continue developing it together.

🚨 UPDATE - NEW VERSION AVAILABLE! 🚨

I have published a brand-new, improved version of this project (V2)!

This updated model is much more robust, highly reliable, 100% mechanical (no glue required), and fully ready for LED housing.

👉 Download the New Version here:

https://makerworld.com/it/models/2951272-wind-turbine-windmill-v2-new-version-pala-eolica#profileId-3306787
