Das Modell ist auf Stabilität und Langlebigkeit ausgelegt, nicht auf Materialersparnis.Wände:<ul><li>5 Wandlinien → sorgt für hohe Festigkeit, gerade bei mechanischer Belastung und Klappbewegung</li></ul>Obere / Untere Schichten:<ul><li>Oben: 5 Schichten / 100% Dichte</li><li>Unten: 3 Schichten / 100% Dichte → geschlossene, robuste Flächen ohne Schwachstellen</li></ul>Füllung:<ul><li>20 % Gyroid-Infill → gute Balance aus Stabilität und Flexibilität → verteilt Kräfte gleichmäßig (ideal für bewegliche Teile)</li><li>2 Fülllinien (mehrreihig) für zusätzliche innere Stabilität</li></ul>Weitere Einstellungen:<ul><li>Geradliniges massives Füllmuster für saubere Deckschichten</li><li>Monotone Top/Bottom Pattern für gleichmäßige Oberfläche</li></ul>

The model is designed for stability and durability, not material savings.Walls:<ul><li>5 wall lines → ensures high strength, especially with mechanical stress and folding movement</li></ul>Top / Bottom Layers:<ul><li>Top: 5 layers / 100% density</li><li>Bottom: 3 layers / 100% density → closed, robust surfaces without weak points</li></ul>Infill:<ul><li>20% Gyroid Infill → good balance of stability and flexibility → distributes forces evenly (ideal for moving parts)</li><li>2 infill lines (multi-row) for additional internal stability</li></ul>Additional Settings:<ul><li>Rectilinear solid infill pattern for clean top layers</li><li>Monotonic Top/Bottom Pattern for uniform surface</li></ul>

0.2mm layer, 5 walls, 20% infill

Klappstütze für Kescher (Ersatzteil / Reparaturlösung)Diese Klappstütze ist als Ersatz für ein gebrochenes Originalteil entstanden. Ein Arbeitskollege hatte eine defekte Halterung an seinem Kescher – auf Basis des kaputten Bauteils habe ich dieses Modell neu konstruiert.Die Konstruktion ist bewusst einfach gehalten und erfüllt genau ihren Zweck: stabil stützen und zuverlässig klappen.Details:<ul><li>Gedruckt aus ASA (wetterbeständig &amp; stabil)</li><li>5 Wandlinien für maximale Stabilität</li><li>4 mm Lochdurchmesser (passend für Standard-Schrauben / Achsen)</li><li>Maße und Form orientieren sich am Originalteil (siehe Skizzen)</li></ul><boostme><boosttitle>Boost Me</boosttitle><boostcontent>Wenn dir das Modell hilft oder gefällt, freue ich mich über einen Boost 👍</boostcontent></boostme>Hinweise:<ul><li>Ich habe aktuell keine besseren Fotos, die Skizzen zeigen aber alle relevanten Maße und Formen</li><li>Das Modell ist als funktionaler Ersatz gedacht, nicht als optisches Upgrade</li><li>Je nach Kescher-Modell kann eine kleine Anpassung nötig sein</li></ul>Wenn dir dein Originalteil auch gebrochen ist, könnte das hier genau das sein, was du brauchst.

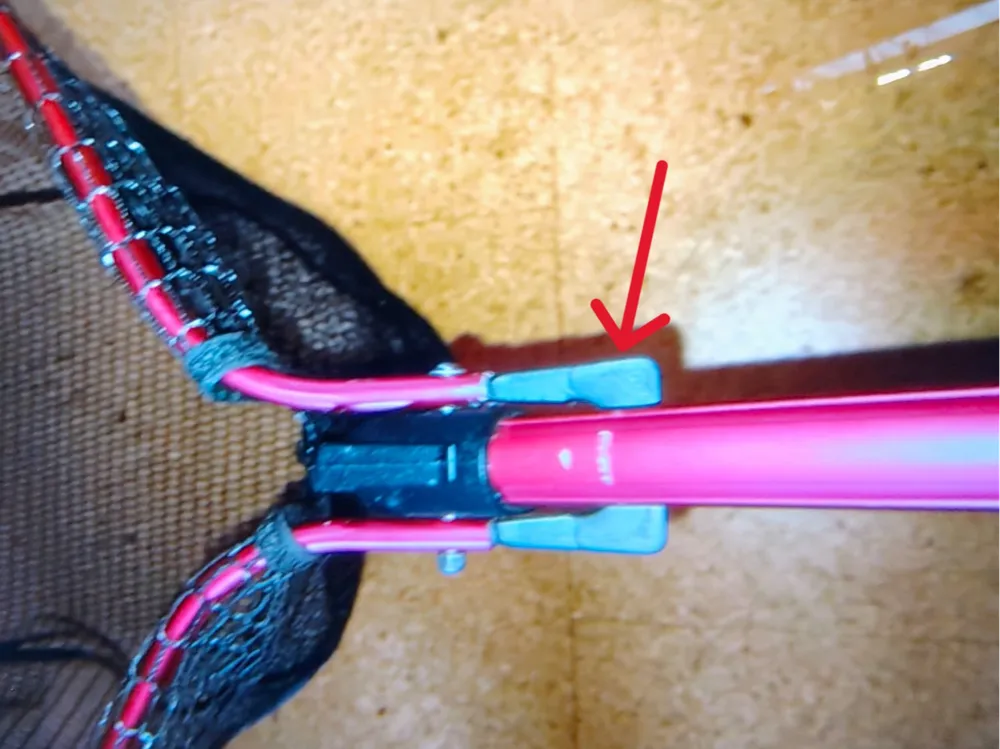

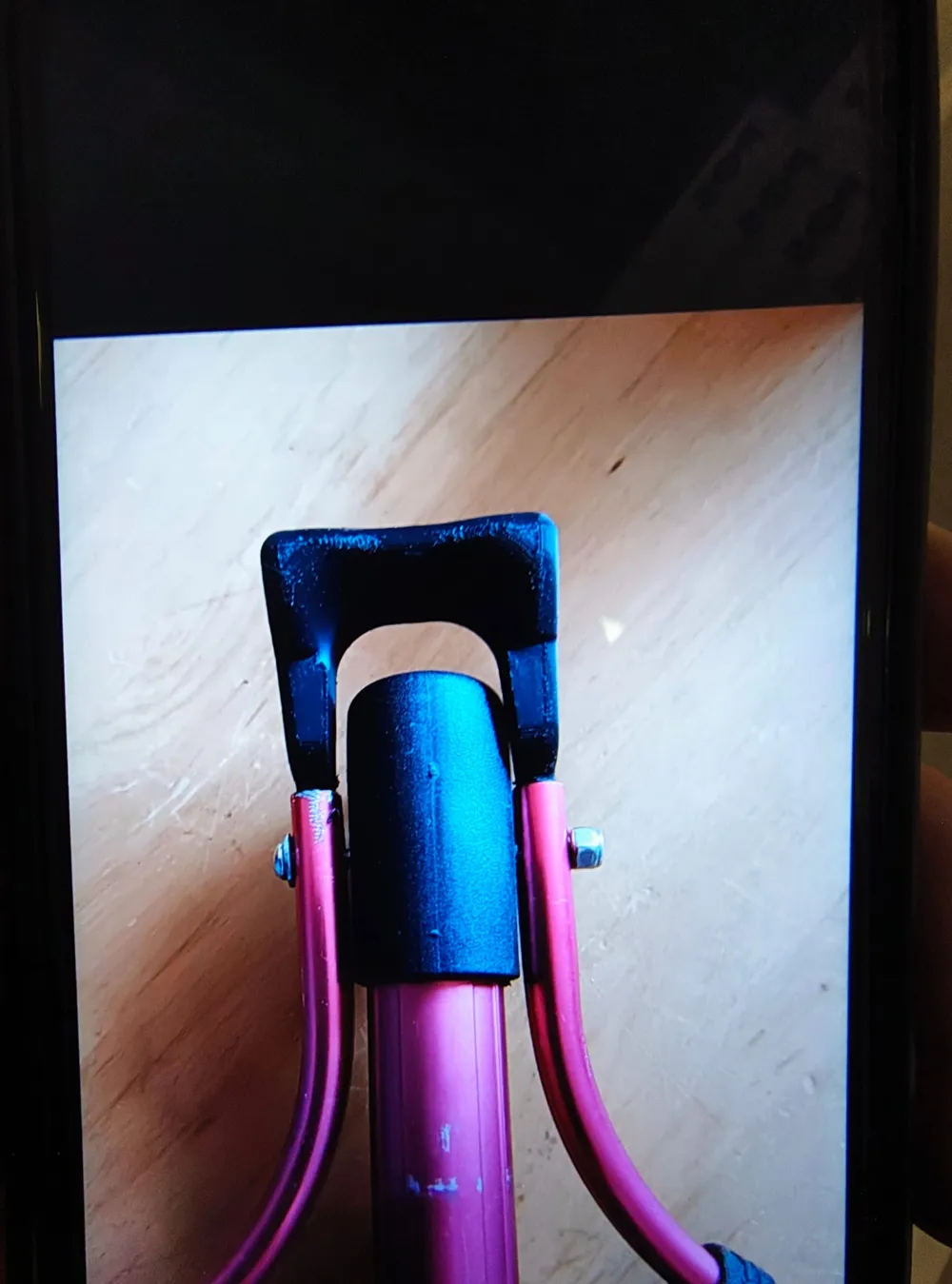

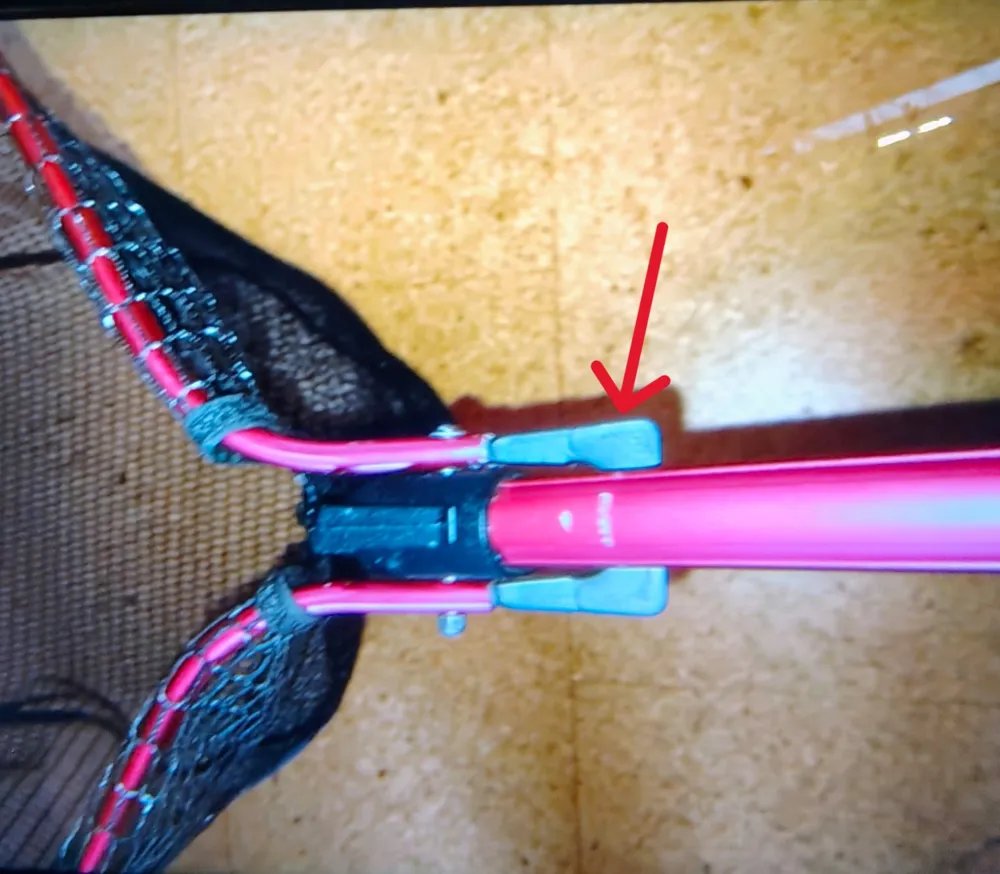

Folding support for landing net (Spare part / Repair solution)This folding support was created as a replacement for a broken original part. A colleague had a broken bracket on his landing net – I redesigned this model based on the damaged component.The design is deliberately simple and serves its purpose exactly: stable support and reliable folding.Details:<ul><li>Printed from ASA (weather-resistant &amp; stable)</li><li>5 wall lines for maximum stability</li><li>4 mm hole diameter (suitable for standard screws / axles)</li><li>Dimensions and shape are based on the original part (see sketches)</li></ul><boostme><boosttitle>Boost Me</boosttitle><boostcontent>If the model helps or you like it, I'd appreciate a boost 👍</boostcontent></boostme>Notes:<ul><li>I currently have no better photos, but the sketches show all relevant dimensions and shapes</li><li>The model is intended as a functional replacement, not an aesthetic upgrade</li><li>Depending on the landing net model, a small adjustment may be necessary</li></ul>If your original part is also broken, this might be exactly what you need.
