0.2mm layer, 4 walls, 100% infill



Rettifica progettuale – Sistema di aggancio della pistola&nbsp;Durante le prove di utilizzo è emersa una criticità legata alla stabilità della pistola, la quale tendeva a ruotare attorno al proprio asse una volta inserita nel sistema di supporto.&nbsp;Per risolvere tale problema, è stata progettata una modifica al sistema di aggancio, introducendo un ulteriore elemento di bloccaggio. Questo sfrutta la rientranza presente sul filetto della pistola (come visibile nell’immagine allegata), al fine di creare un vincolo meccanico aggiuntivo.&nbsp;Grazie a questa soluzione, una volta inserita, la pistola risulta stabilmente posizionata e impedita nella rotazione durante l’utilizzo, migliorando così l’efficacia e la sicurezza del sistema.

Design Rectification – Gun Attachment System&nbsp;During usage tests, a critical issue emerged regarding the gun's stability, as it tended to rotate around its axis once inserted into the support system&nbsp;To resolve this problem, a modification to the attachment system was designed, introducing an additional locking element. This utilizes the recess on the gun's thread (as visible in the attached image) to create an additional mechanical constraint&nbsp;Thanks to this solution, once inserted, the gun is stably positioned and prevented from rotating during use, thereby improving the system's effectiveness and safety

v.2 0.2mm layer, 4 walls, 100% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

Dichiarazione di non responsabilità su licenza &amp; utilizzoQuesto modello è protetto dalla Licenza 4c_dsn.NON è consentito vendere, condividere, modificare, remixare, distribuire o utilizzare questo modello (o qualsiasi derivato) per scopi commerciali a meno che non si disponga di un abbonamento attivo alla Licenza Commerciale.Vietato senza Licenza Commerciale:<ul style="list-style-type: disc"><li>Rivendere l&#39;STL o qualsiasi versione modificata</li><li>Condividere i file su qualsiasi piattaforma</li><li>Stampare e vendere oggetti fisici</li><li>Utilizzare il design in pacchetti, kit o collezioni digitali</li></ul>Vuoi utilizzare i miei modelli commercialmente?Puoi sottoscrivere la mia Licenza Commerciale ufficiale per vendere legalmente stampe fisiche.&nbsp;&nbsp;Su richiesta di alcuni utenti, ho progettato e realizzato un adattatore per collegare la pistola Tornado a un aspirapolvere.Per la progettazione ho utilizzato un cono stretto come guida per l’aria all’interno dell’adattatore. Questa scelta deriva da test pratici: con il mio compressore, il cono stretto si è dimostrato più efficace nel generare un flusso d’aria concentrato. Di conseguenza, ho sviluppato questo adattatore per sfruttare al meglio tale configurazione.&nbsp;<h2>Stampato in PETG-HF e PETG-CF</h2>Caratteristiche tecniche<ul><li>Compatibilità pistola: modello classico con attacco a vite da 10 mm (spessore 13,5 mm).</li><li>Compatibilità aspirapolvere: attacco da 32 mm (diametro interno).</li><li>Aggancio rapido: l’adattatore sostituisce il filetto originale con un sistema di aggancio rapido dedicato, che consente un collegamento veloce e sicuro.<ul><li>Per il fissaggio è necessaria una vite M3 x 16 mm con dado autobloccante.</li></ul></li><li>Cono stretto progettato ad hoc.</li><li>Convogliamento ottimale</li></ul>Vantaggi<ul><li>Maggiore efficacia nella pulizia degli interni auto grazie alla combinazione di aria e aspirazione.</li><li>Sistema di aggancio rapido, pratico e sicuro, senza rischio di distacco accidentale.</li></ul>Utilizzo<ol><li>Agganciare l’adattatore alla pistola Tornado.</li><li>Collegare il tubo dell’aspirapolvere.</li><li>Utilizzare lo strumento normalmente: il vortice d’aria convoglierà sporco e polvere verso l’aspiratore, migliorando tempi e qualità della pulizia.</li></ol>Spero che questo adattatore possa esservi utile! 🚀

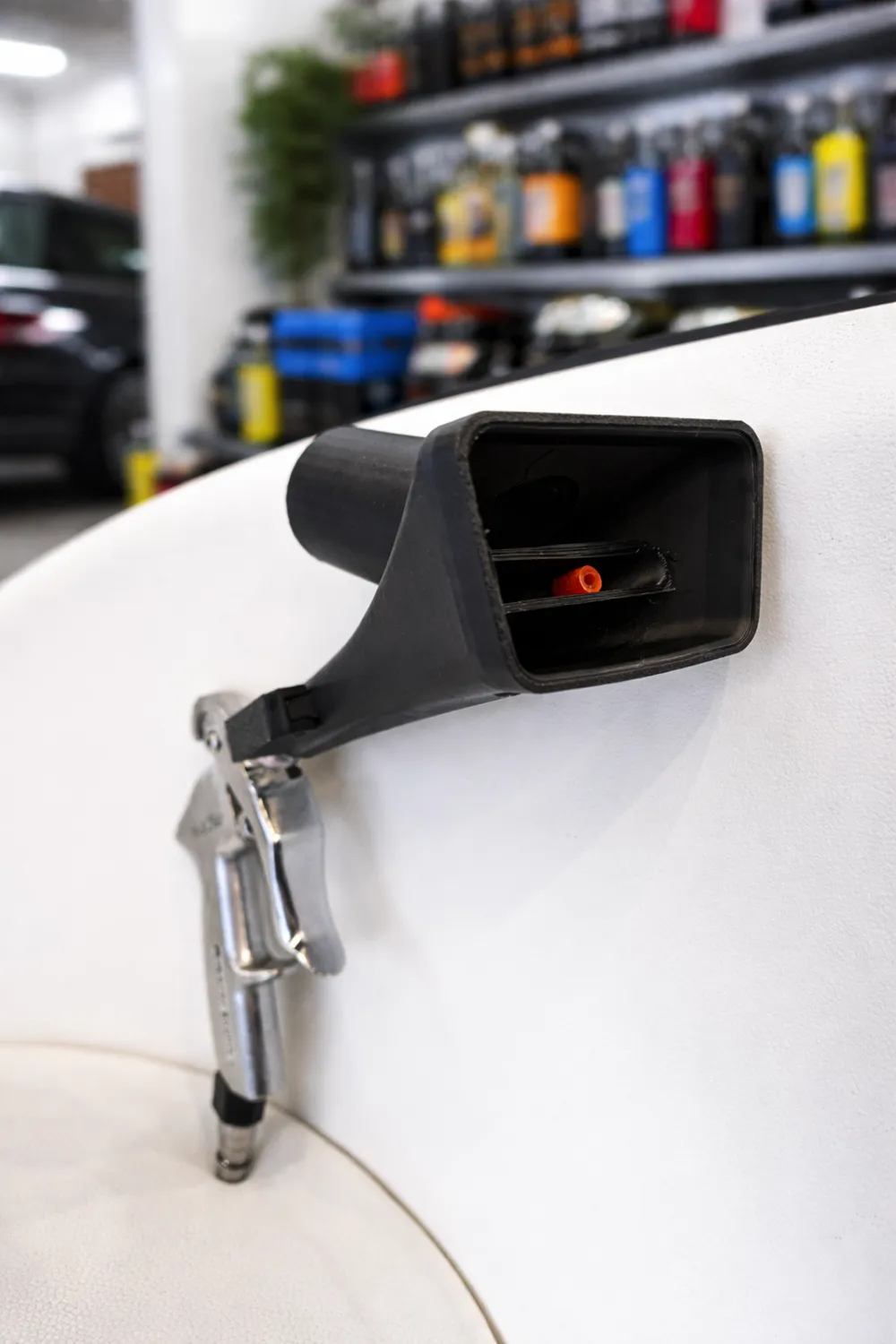

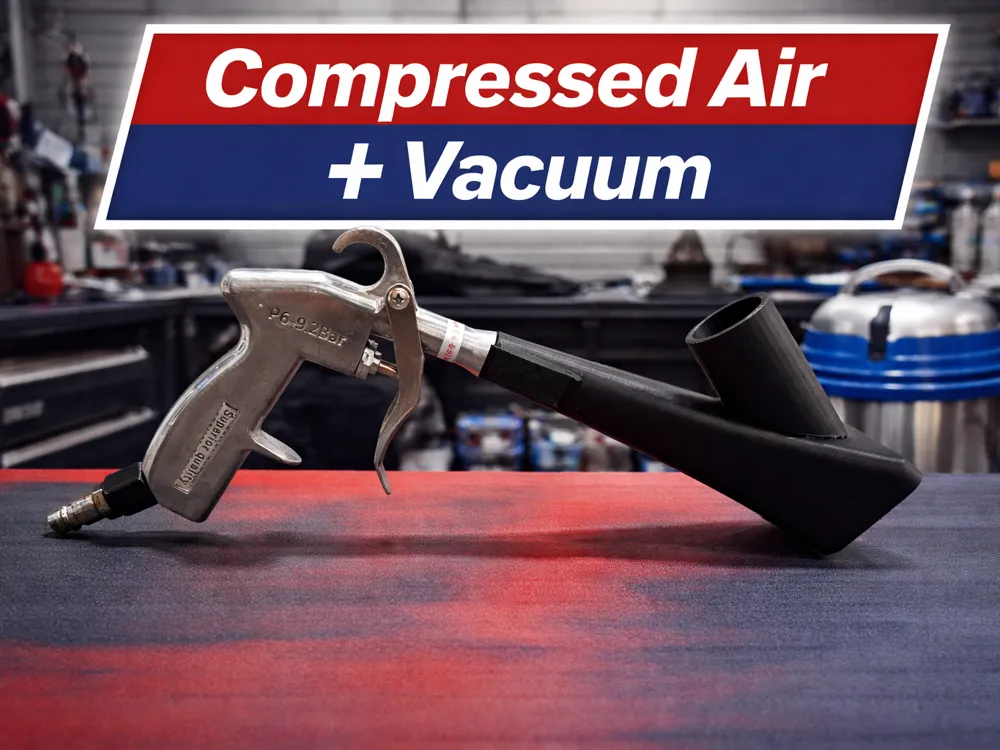

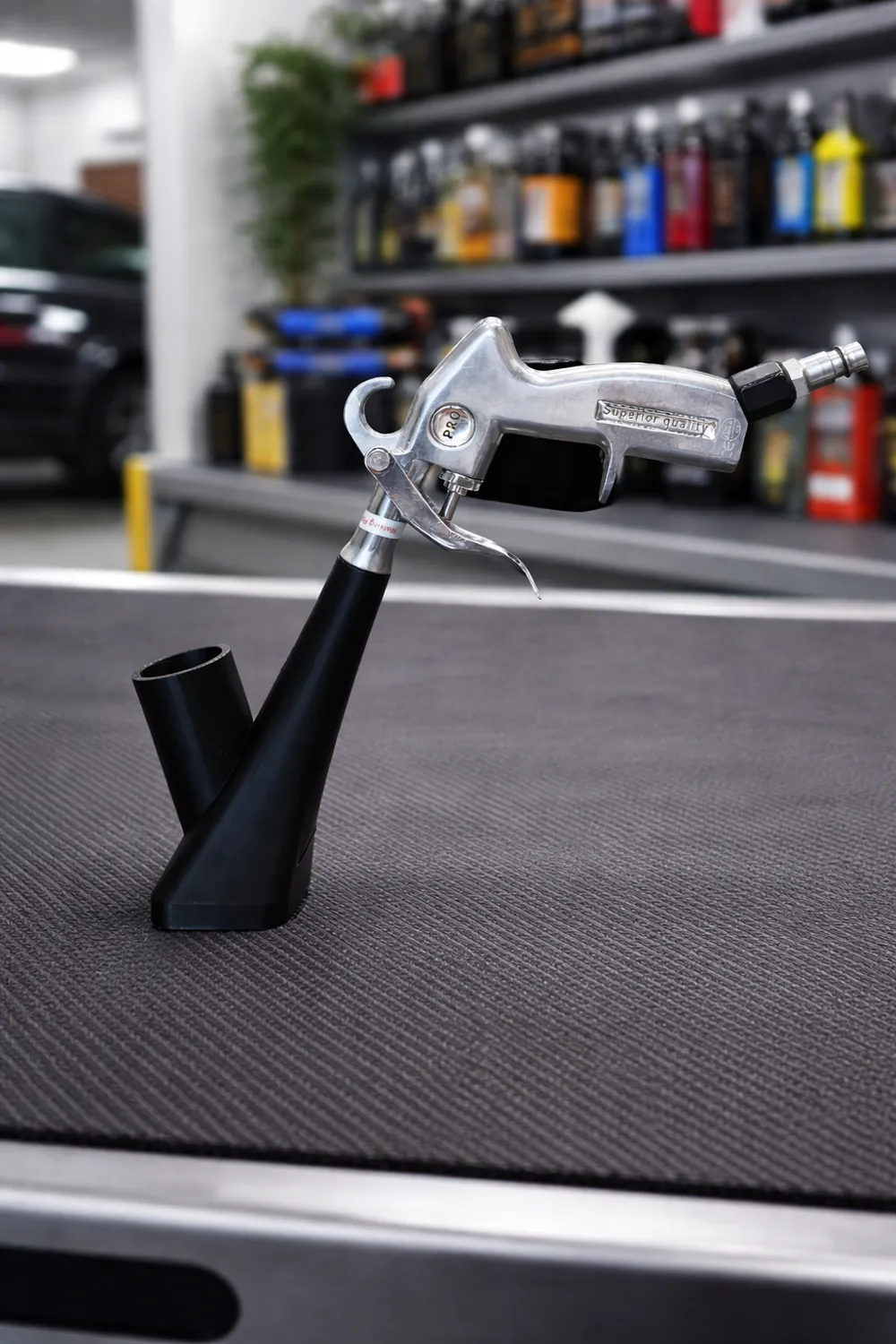

License &amp; Usage DisclaimerThis model is protected by the 4c_dsn License.You are NOT allowed to sell, share, modify, remix, distribute, or use this model (or any derivative) for commercial purposes unless you have an active Commercial License subscription.Prohibited without a Commercial License:<ul style="list-style-type: disc"><li>Resell the STL or any modified version</li><li>Share the files on any platform</li><li>Print and sell physical objects</li><li>Use the design in digital packs, kits, or collections</li></ul>Want to use my models commercially?You can subscribe to my official Commercial License to legally sell physical prints.&nbsp;&nbsp;At the request of some users, I designed and made an adapter to connect the Tornado gun to a vacuum cleaner.For the design, I used a narrow cone as an air guide inside the adapter. This choice comes from practical tests: with my compressor, the narrow cone proved more effective in generating a concentrated airflow. Consequently, I developed this adapter to best exploit this configuration.&nbsp;<h2>Printed in PETG-HF and PETG-CF</h2>Technical specifications<ul><li>Gun compatibility: classic model with 10 mm screw connection (13.5 mm thickness).</li><li>Vacuum cleaner compatibility: 32 mm connection (inner diameter).</li><li>Quick coupling: the adapter replaces the original thread with a dedicated quick coupling system, which allows for a fast and secure connection.<ul><li>For fastening, an M3 x 16 mm screw with a self-locking nut is required.</li></ul></li><li>Narrow cone specifically designed.</li><li>Optimal channeling</li></ul>Advantages<ul><li>Increased effectiveness in cleaning car interiors thanks to the combination of air and vacuum.</li><li>Quick, practical, and secure coupling system, with no risk of accidental detachment.</li></ul>Usage<ol><li>Attach the adapter to the Tornado gun.</li><li>Connect the vacuum cleaner hose.</li><li>Use the tool normally: the air vortex will direct dirt and dust towards the vacuum cleaner, improving cleaning time and quality.</li></ol>I hope this adapter can be useful to you! 🚀

Print Profile(2)

Description

Printed in PETG-HF and PETG-CF
