xTool F1 Pen Engraving Jig - 5/6/7 Slots

Batch engraving pens for corporate gifts or small businesses can easily become a tedious process of endless manual alignment. If you are using a portable galvo laser, maximizing your workspace and ensuring perfect consistency across multiple items is crucial to saving time, boosting your production rate, and avoiding costly misprints.

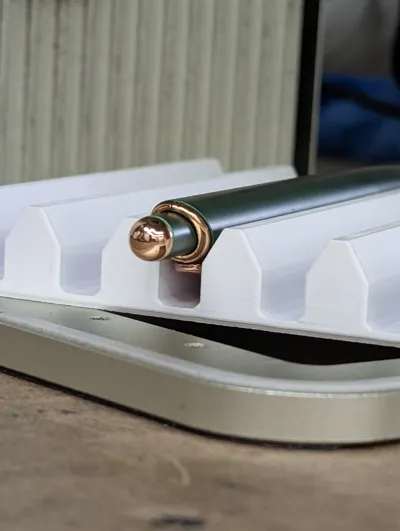

This custom-designed alignment template is engineered specifically to maximize the working area of the xTool F1. The smartest design feature is the integrated downward recess: this strategic clearance allows pens with pocket clips to sit perfectly flat and parallel to the laser lens. No more blanks rolling out of position, no more focal distance issues caused by tilted surfaces, and a perfectly centered engraving every single time.

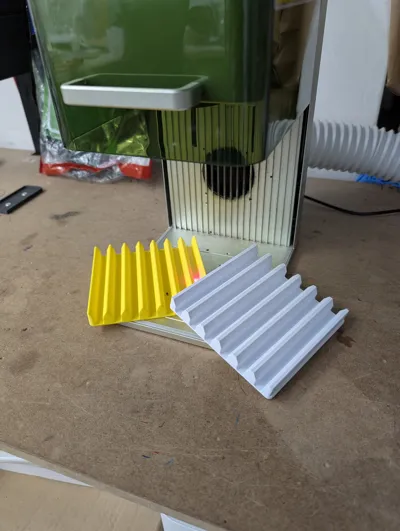

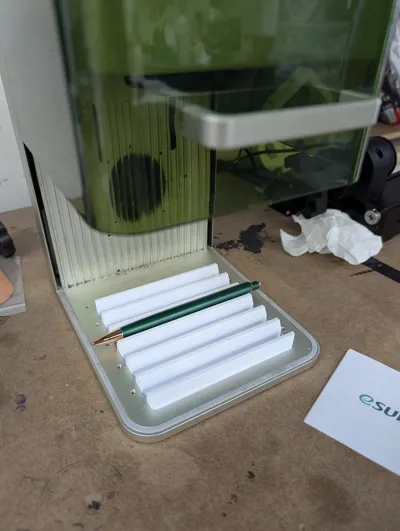

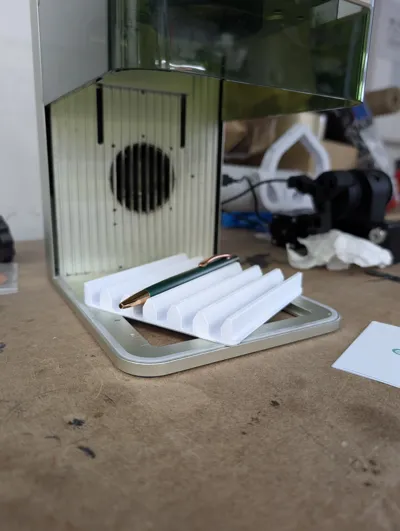

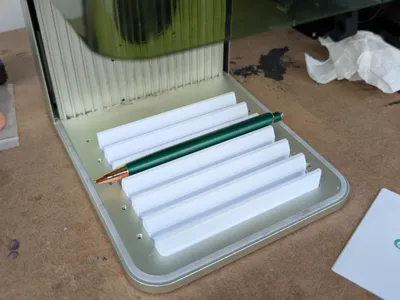

The system includes separate, modular plates accommodating 5, 6, or 7 pens at once, allowing you to choose the best density based on the specific thickness of your barrels. Simply drop the jig onto your baseplate, load your blanks into the slots with the clips facing down, and confidently run your batch matrix job in your laser software.

Printing Recommendations:

• Material: PLA offers excellent dimensional accuracy for a perfect fit on the baseplate. However, PETG is also highly recommended if you want extra peace of mind regarding heat resistance against accidental laser scatter.
• Settings: This is a simple, flat print. No supports are required. A standard 0.2mm layer height with a 15% infill will provide all the rigidity you need.

___________________________________________________________

Incidere in serie penne per regali aziendali o per il tuo piccolo business può trasformarsi rapidamente in un incubo di allineamenti continui e misurazioni manuali. Ottimizzare l'area di lavoro del tuo laser galvo portatile e garantire una precisione assoluta su più oggetti contemporaneamente è fondamentale per risparmiare tempo e azzerare gli scarti di produzione.

Questa dima di allineamento è stata progettata su misura per sfruttare al massimo il piano di lavoro dell'xTool F1. L'intuizione principale del design è lo speciale incavo rivolto verso il basso: questo spazio vuoto permette alle penne dotate di clip da taschino di appoggiare in modo perfettamente planare e parallelo alla lente del laser. Niente più rotolamenti improvvisi, nessun problema di messa a fuoco dovuto a fusti inclinati e un'incisione sempre perfettamente centrata.

Il set comprende diverse piastre divise per ospitare 5, 6 o 7 penne alla volta, offrendoti la flessibilità di scegliere la configurazione ideale in base al diametro dei tuoi materiali. Ti basterà posizionare la griglia sulla base, caricare le penne facendo cadere le clip nell'apposito incavo e avviare l'incisione a matrice tramite il tuo software.

Consigli per la stampa:

• Materiale: Il PLA assicura un'eccellente precisione dimensionale per gli incastri. Il PETG è un'ottima alternativa se desideri una maggiore resistenza termica contro eventuali riflessi accidentali del raggio laser.
• Impostazioni: Stampa facile e piatta. Nessun supporto necessario. Un'altezza layer di 0.2mm e un riempimento al 15% garantiranno la giusta robustezza senza sprecare filamento.
