<h2>Recomendaciones de impresión</h2><ul><li>Material recomendado: <strong>PLA+ o PETG</strong></li><li>Altura de capa: 0.2 mm</li><li>Infill recomendado: 20–30%</li><li>Perímetros: 3 o más para mayor rigidez</li><li>Algunas piezas requieren soportes (ver .3MF)</li></ul><p>Para el aro principal recomiendo imprimir con buena adhesión y comprobar que la cama esté perfectamente nivelada.</p>

<h2>Printing recommendations</h2><ul><li>Recommended material: <strong>PLA+ or PETG</strong></li><li>Layer height: 0.2 mm</li><li>Recommended infill: 20–30%</li><li>Perimeters: 3 or more for greater rigidity</li><li>Some parts require supports (see .3MF)</li></ul><p>For the main ring, I recommend printing with good adhesion and ensuring the bed is perfectly leveled.</p>

DIY Autodarts System for Home

<h2>Sistema Autodarts DIY para Casa – Diseño 3D Completo + Archivo .3MF Incluido</h2><p>Comparto mi diseño completo del <strong>sistema Autodarts</strong> que desarrollé e imprimí en 3D para instalarlo en mi casa. El objetivo fue crear una estructura sólida, precisa y estética para integrar cámaras y electrónica alrededor de la diana, manteniendo una instalación limpia y funcional.</p><p>Este modelo está pensado para makers que quieran montar su propio sistema sin depender de kits comerciales.</p><h2>🔧 ¿Qué incluye este diseño?</h2><ul><li>✔️ Aro estructural completo para sistema Autodarts</li><li>✔️ Soportes para cámaras (3 posiciones estratégicas)</li><li>✔️ Soportes ajustables para alineación precisa</li><li>✔️ Piezas de fijación y unión del aro</li><li>✔️ Diseño optimizado para impresión 3D</li><li>✔️ Archivo <strong>.3MF</strong> con mi configuración real de impresión</li><li>✔️ Organización de piezas lista para fabricar</li></ul><h2>🧩 Diseño modular</h2><p>El sistema está diseñado en <strong>múltiples piezas</strong> para:</p><ul><li>Facilitar la impresión en impresoras domésticas</li><li>Evitar problemas de volumen de impresión</li><li>Mejorar la resistencia estructural</li><li>Permitir ajustes personalizados</li></ul><p>Algunas piezas deberán adaptarse ligeramente dependiendo de:</p><ul><li>Modelo exacto de cámara</li><li>Tipo de diana (yo lo monté sobre una Gladiator II)</li><li>Distancia a la pared</li><li>Sistema de iluminación que uses</li></ul><h2>🖨️ Archivo incluido (.3MF)</h2><p>Adjunto el archivo <strong>.3MF original</strong> con el que yo realicé las impresiones.<br>En él podrás ver:</p><ul><li>Orientación exacta de cada pieza</li><li>Configuración de soportes</li><li>Parámetros de impresión recomendados</li><li>Organización por placas</li></ul><p>Esto facilita replicar el proyecto tal como yo lo fabriqué.</p><h2>⚙️ Recomendaciones de impresión</h2><ul><li>Material recomendado: <strong>PLA+ o PETG</strong></li><li>Altura de capa: 0.2 mm</li><li>Infill recomendado: 20–30%</li><li>Perímetros: 3 o más para mayor rigidez</li><li>Algunas piezas requieren soportes (ver .3MF)</li></ul><p>Para el aro principal recomiendo imprimir con buena adhesión y comprobar que la cama esté perfectamente nivelada.</p><h2>🏗️ Montaje</h2><p>El sistema se compone de:</p><ul><li>Aro exterior estructural</li><li>3 brazos de soporte para cámaras</li><li>Bases de fijación a pared</li><li>Sistema de unión entre segmentos</li></ul><p>Es recomendable realizar el montaje en seco antes de fijarlo definitivamente a la pared para comprobar alineación y ángulos.</p><h2>📌 Notas importantes</h2><ul><li>Este es un <strong>diseño DIY</strong>, no es un producto comercial.</li><li>Puede requerir pequeños ajustes según tu configuración.</li><li>Se recomienda tener experiencia básica en impresión 3D y montaje.</li><li>No incluye electrónica ni cámaras.</li></ul><h2>🎯 Objetivo del proyecto</h2><p>Conseguir un sistema Autodarts funcional, estable y con buena estética para uso doméstico, reduciendo costes y permitiendo personalización total.</p>

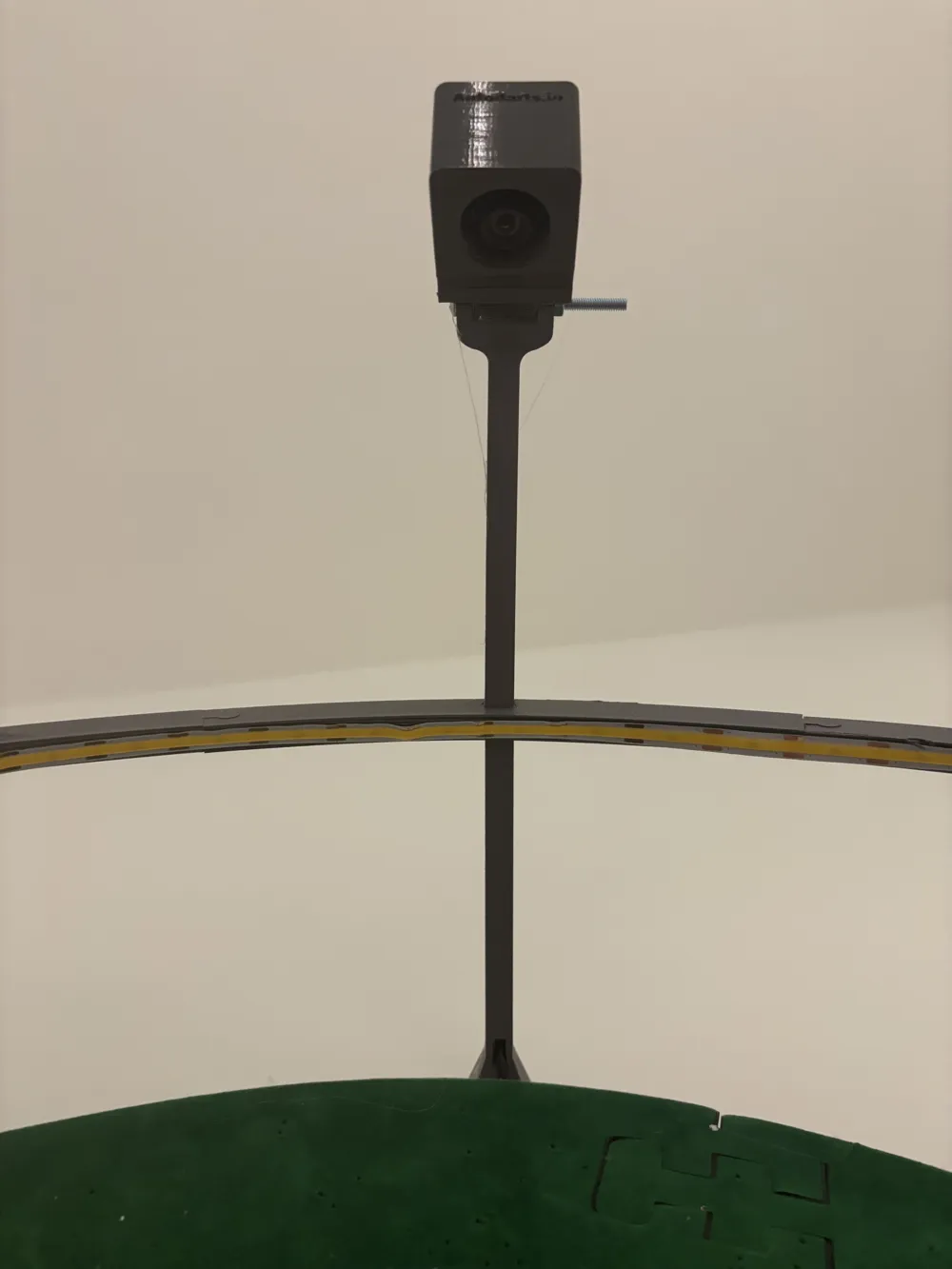

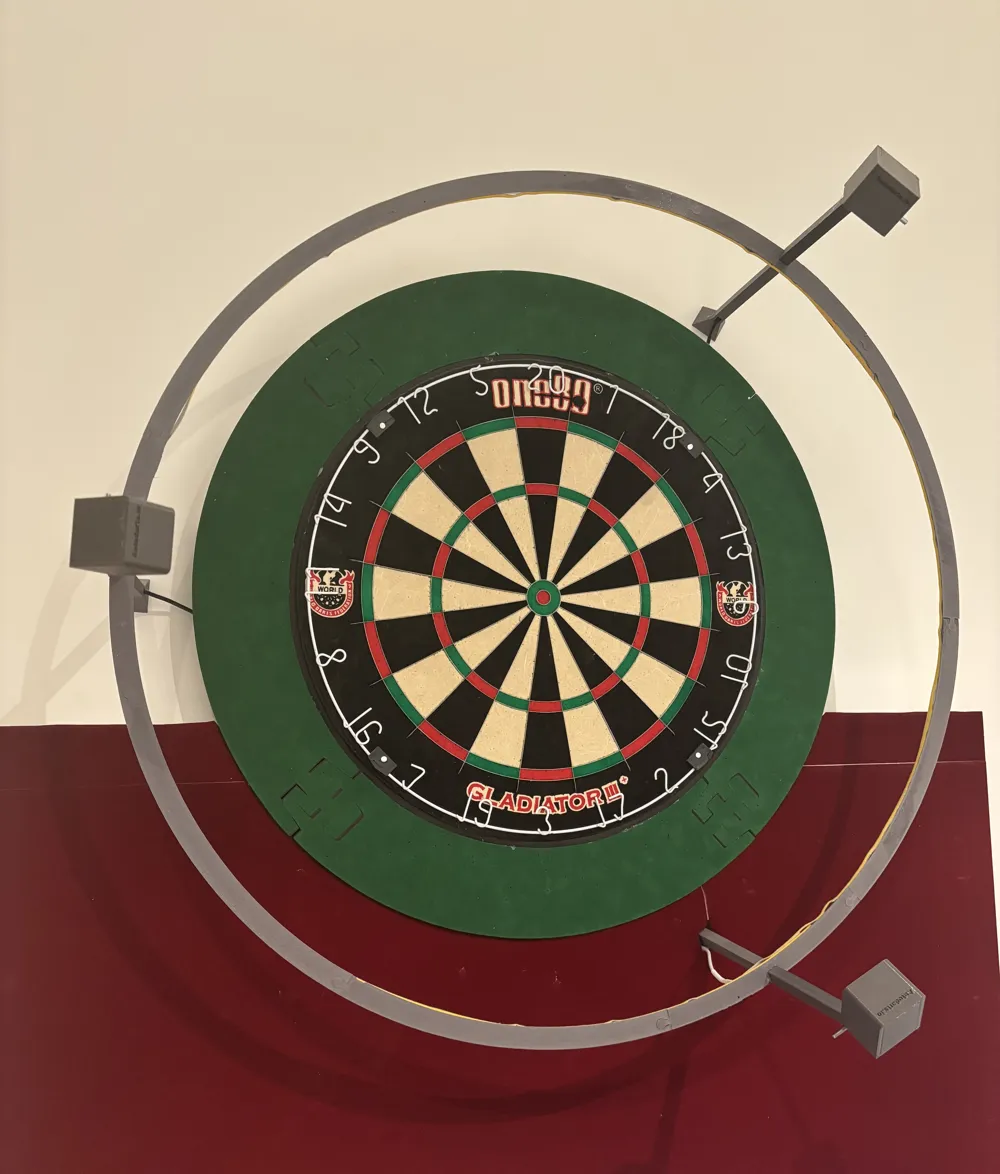

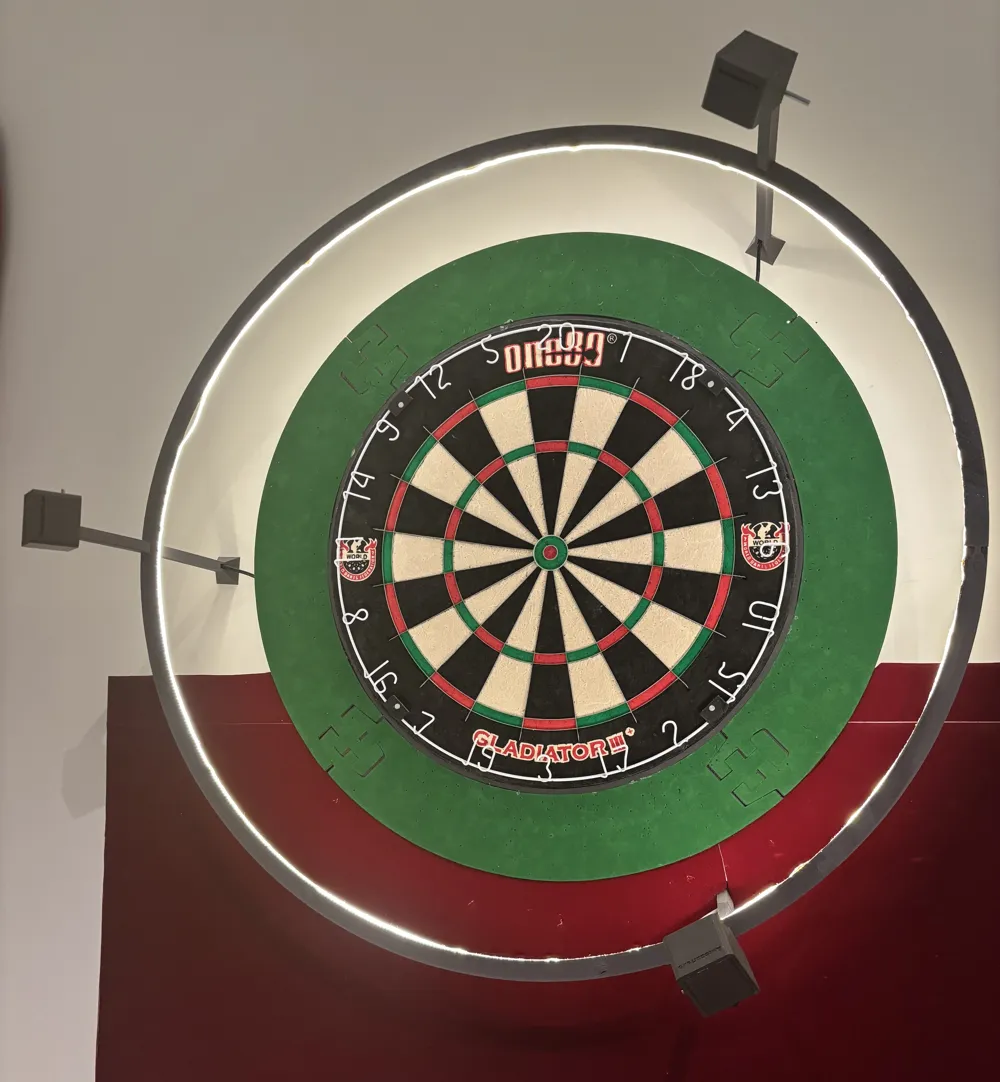

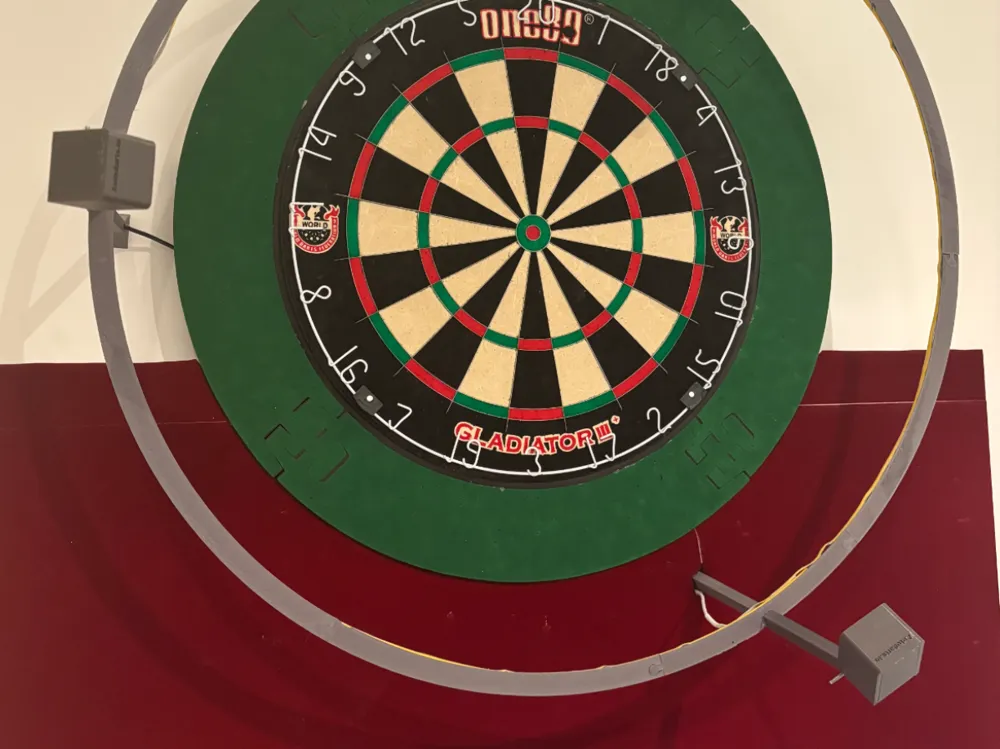

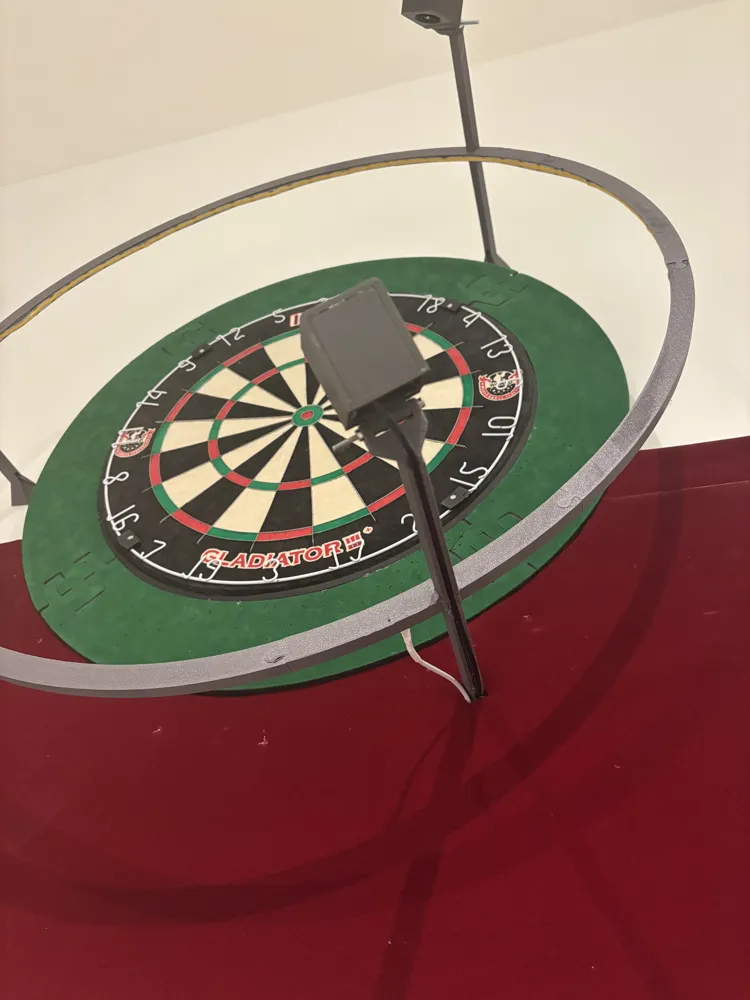

<h2>DIY Autodarts System for Home – Complete 3D Design + .3MF File Included</h2><p>I'm sharing my complete design for the <strong>Autodarts system</strong> that I developed and 3D printed for installation in my home. The goal was to create a solid, precise, and aesthetic structure to integrate cameras and electronics around the dartboard, maintaining a clean and functional installation.</p><p>This model is intended for makers who want to build their own system without relying on commercial kits.</p><h2>🔧 What does this design include?</h2><ul><li>✔️ Complete structural ring for Autodarts system</li><li>✔️ Camera mounts (3 strategic positions)</li><li>✔️ Adjustable mounts for precise alignment</li><li>✔️ Ring fastening and joining parts</li><li>✔️ Optimized design for 3D printing</li><li>✔️ <strong>.3MF</strong> file with my actual print settings</li><li>✔️ Part organization ready for manufacturing</li></ul><h2>🧩 Modular design</h2><p>The system is designed in <strong>multiple parts</strong> to:</p><ul><li>Facilitate printing on home printers</li><li>Avoid print volume issues</li><li>Improve structural strength</li><li>Allow custom adjustments</li></ul><p>Some parts may need slight adaptation depending on:</p><ul><li>Exact camera model</li><li>Dartboard type (I mounted it on a Gladiator II)</li><li>Distance to the wall</li><li>Lighting system you use</li></ul><h2>🖨️ Included File (.3MF)</h2><p>I am attaching the <strong>original .3MF file</strong> that I used for printing.<br>In it, you can see:</p><ul><li>Exact orientation of each part</li><li>Support settings</li><li>Recommended print parameters</li><li>Organization by plates</li></ul><p>This makes it easy to replicate the project exactly as I made it.</p><h2>⚙️ Printing recommendations</h2><ul><li>Recommended material: <strong>PLA+ or PETG</strong></li><li>Layer height: 0.2 mm</li><li>Recommended infill: 20–30%</li><li>Perimeters: 3 or more for greater rigidity</li><li>Some parts require supports (see .3MF)</li></ul><p>For the main ring, I recommend printing with good adhesion and ensuring the bed is perfectly leveled.</p><h2>🏗️ Assembly</h2><p>The system consists of:</p><ul><li>Structural outer ring</li><li>3 camera support arms</li><li>Wall mounting bases</li><li>Segment joining system</li></ul><p>It is advisable to perform a dry assembly before permanently fixing it to the wall to check alignment and angles.</p><h2>📌 Important notes</h2><ul><li>This is a <strong>DIY design</strong>; it is not a commercial product.</li><li>It may require small adjustments depending on your setup.</li><li>Basic experience in 3D printing and assembly is recommended.</li><li>Does not include electronics or cameras.</li></ul><h2>🎯 Project goal</h2><p>Achieve a functional, stable, and aesthetically pleasing Autodarts system for home use, reducing costs and allowing full customization.</p>

Print Profile(1)

Description

DIY Autodarts System for Home – Complete 3D Design + .3MF File Included

🔧 What does this design include?

🧩 Modular design

🖨️ Included File (.3MF)

⚙️ Printing recommendations

🏗️ Assembly

📌 Important notes

🎯 Project goal
