Pere_Parachute

cover












IMG_5560 copia.gif

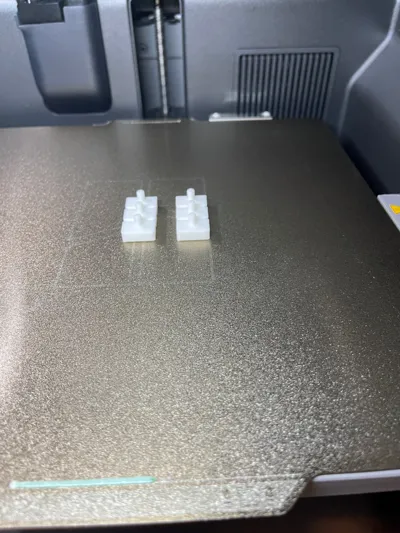

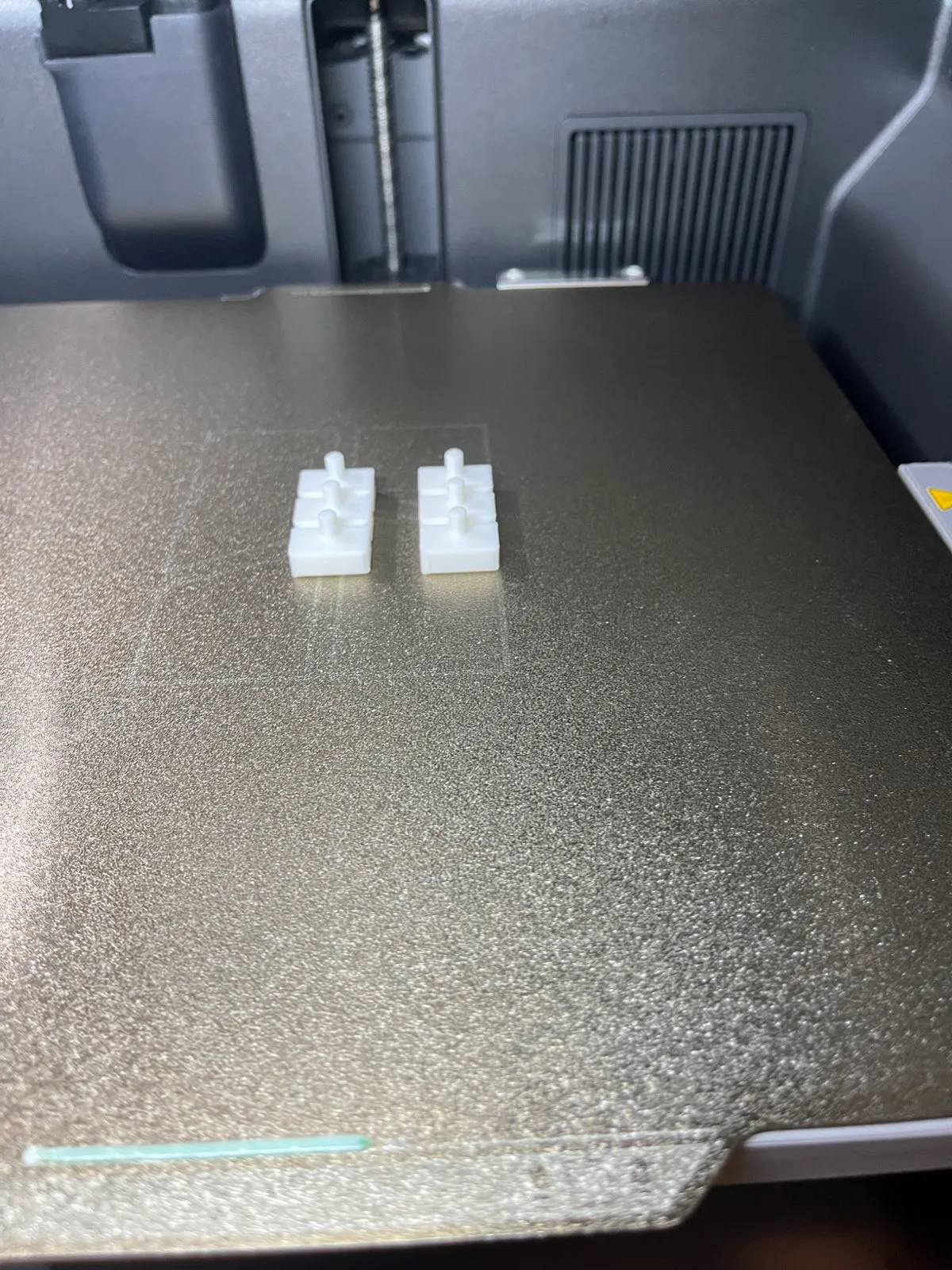

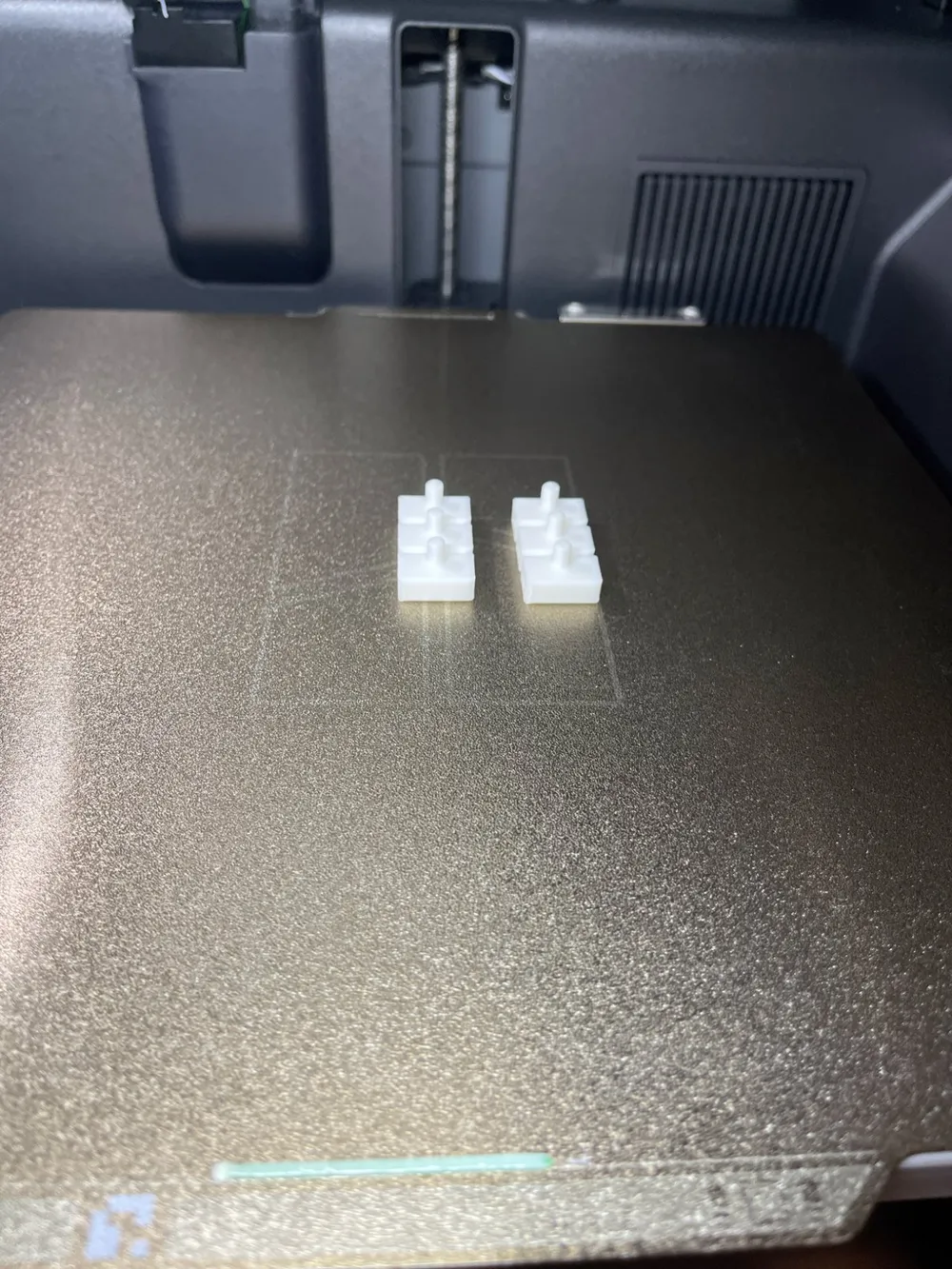

este perfil es de solo 6 piezas y se imprime en 25 min

This profile is only 6 pieces and prints in 25 minutes

0.2mm layer, 2 walls, 15% infill





<h2>🔧 AJUSTES DE IMPRESIÓN</h2><h2>📏 Altura de capa</h2><ul><li>Altura de capa: 0.20 mm</li><li>Altura primera capa: usa valor por defecto del perfil (no está forzado manualmente)</li></ul>👉 Es un ajuste equilibrado: buena calidad + impresión rápida. Perfecto para un clip funcional.<h2>🧱 RESISTENCIA / ESTRUCTURA</h2><h2>🧵 Paredes</h2><ul><li>Número de perímetros (wall loops): 2</li><li>Ancho línea pared externa: 0.42 mm</li><li>Ancho línea pared interna: 0.45 mm</li></ul>👉 Con boquilla 0.4 es estándar. Para un clip que flexiona, 2 paredes es correcto, pero si quieres más fuerza: subir a 3.<h2>🧩 Relleno</h2><ul><li>Densidad: 15%</li><li>Patrón: Gyroid</li><li>Velocidad relleno: 200 mm/s</li></ul>👉 15% en gyroid es ligero pero suficiente porque el clip es pequeño. Si quieres más rigidez: 20–25%.<h2>🏔 Capas sólidas</h2><ul><li>Capas superiores: 5</li><li>Capas inferiores: 3</li><li>Top thickness: 1 mm</li></ul>👉 5 capas arriba está muy bien para resistencia en presión.<h2>🧲 SOPORTES</h2><ul><li>Soportes activados: ❌ NO (enable_support = 0)</li><li>Tipo configurado: Tree (auto) (pero no activo)</li></ul>Perfecto, porque el clip está diseñado para no necesitarlos 👌<h2>🟢 ADHERENCIA A LA CAMA</h2><ul><li>Tipo: Auto Brim</li><li>Ancho brim: 5 mm</li><li>Separación objeto-brim: 0.1 mm</li></ul>👉 Muy buena decisión para piezas pequeñas como esta. Evita que se despeguen al imprimir varios a la vez.<h2>🚀 VELOCIDADES</h2><ul><li>Pared externa: 60 mm/s</li><li>Pared interna: 150 mm/s</li><li>Relleno: 200 mm/s</li><li>Travel: 600 mm/s</li></ul>Esto es perfil rápido típico de Bambu. La calidad final dependerá más del flujo y refrigeración que de la velocidad en esta pieza.<h2>💡 Análisis de Resistencia Real</h2>Para el uso que describes (clip para carrete + AMS 2 Pro):✔ 0.20 mm capa → buena unión entre capas ✔ 2 paredes → correcto ✔ 15% gyroid → suficiente ✔ 5 top layers → sólido ✔ Sin soportes → diseño limpio👉 Está optimizado para rapidez + funcionalidad, no para máxima resistencia extrema.<h2>🛠 Si quisieras versión “ultra resistente”</h2>Te recomendaría:<ul><li>0.20 mm capa (igual)</li><li>3 paredes</li><li>25% gyroid o cubic</li><li>4 capas inferiores</li><li>Mantener 5 superiores</li></ul>Subirá un poco el tiempo, pero será más duro ante flexiones repetidas.

<h2>🔧 PRINT SETTINGS</h2><h2>📏 Layer Height</h2><ul><li>Layer height: 0.20 mm</li><li>First layer height: uses default profile value (not manually forced)</li></ul>👉 This is a balanced setting: good quality + fast printing. Perfect for a functional clip<h2>🧱 STRENGTH / STRUCTURE</h2><h2>🧵 Walls</h2><ul><li>Number of perimeters (wall loops): 2</li><li>Outer wall line width: 0.42 mm</li><li>Inner wall line width: 0.45 mm</li></ul>👉 With a 0.4 nozzle, this is standard For a clip that flexes, 2 walls is correct, but if you want more strength: increase to 3<h2>🧩 Infill</h2><ul><li>Density: 15%</li><li>Pattern: Gyroid</li><li>Infill speed: 200 mm/s</li></ul>👉 15% gyroid is light but sufficient because the clip is small If you want more rigidity: 20–25%<h2>🏔 Solid Layers</h2><ul><li>Top layers: 5</li><li>Bottom layers: 3</li><li>Top thickness: 1 mm</li></ul>👉 5 top layers are very good for pressure resistance<h2>🧲 SUPPORTS</h2><ul><li>Supports enabled: ❌ NO (enable_support = 0)</li><li>Type configured: Tree (auto) (but not active)</li></ul>Perfect, because the clip is designed not to need them 👌<h2>🟢 BED ADHESION</h2><ul><li>Type: Auto Brim</li><li>Brim width: 5 mm</li><li>Object-brim separation: 0.1 mm</li></ul>👉 Very good decision for small parts like this Prevents them from detaching when printing multiple at once<h2>🚀 SPEEDS</h2><ul><li>Outer wall: 60 mm/s</li><li>Inner wall: 150 mm/s</li><li>Infill: 200 mm/s</li><li>Travel: 600 mm/s</li></ul>This is a typical fast Bambu profile The final quality will depend more on flow and cooling than on speed for this part<h2>💡 Real Strength Analysis</h2>For the use you describe (spool clip + AMS 2 Pro):✔ 0.20 mm layer → good layer adhesion ✔ 2 walls → correct ✔ 15% gyroid → sufficient ✔ 5 top layers → solid ✔ No supports → clean design👉 It is optimized for speed + functionality, not for maximum extreme strength<h2>🛠 If you wanted an “ultra strong” version</h2>I would recommend:<ul><li>0.20 mm layer (same)</li><li>3 walls</li><li>25% gyroid or cubic</li><li>4 bottom layers</li><li>Keep 5 top layers</li></ul>Print time will increase slightly, but it will be tougher against repeated flexing

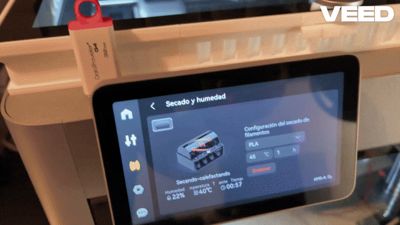

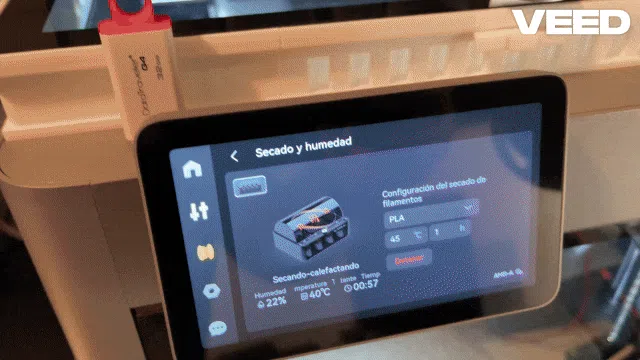

Clip de filamento para carrete BambuLabcompatible con AMS 2 Pro (secado) - Low ProfileDocumento para publicación en MakerWorld (descripción + galería de imágenes).Resumen: Clip para sujetar el extremo del filamento en carretes tipo BambuLab. Diseñado con perfilbajo para poder usarse en el AMS 2 Pro durante el secado sin interferencias.Qué lo hace diferenteLa mayoría de clips sobresalen y pueden rozar o estorbar dentro del AMS 2 Pro cuando se utiliza parasecar filamento. Este diseño mantiene el filamento retenido con una geometría más compacta (lowprofile), reduciendo la probabilidad de interferencia.Características• Perfil bajo (low profile) pensado para AMS 2 Pro en modo secado.• Sujeción rápida del extremo del filamento para evitar que se suelte y se enrede.• Impresión sencilla sin soportes.• Bordes redondeados para mejor manejo.Parámetros de impresión recomendados• Material: PETG recomendado (mejor resistencia térmica y a la flexión). PLA también funciona.• Altura de capa: 0.20 mm (0.16 mm si quieres más detalle).• Perímetros: 3-4.• Top/Bottom: 4-5.• Infill: 20-30% (Gyroid o Grid).• Soportes: No.• Orientación: base plana al plato (como en el 3MF).Pagina 1Renders y vistas CAD&nbsp;Render isométrico (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/2df09cdf501d2f69.jpg"></figure>Vista superior (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/bfcd037d27e5b950.jpg"></figure>Vista frontal (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/1db81a31c0f57fed.jpg"></figure>Medidas / selección de caras (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/4ec1e599e3022504.jpg"></figure>Medida base (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/45e5a2c3242f27d9.jpg"></figure>Medida altura (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/23522115bb075ddf.jpg"></figure>Fotos realesClip en carrete (foto real)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/c46a34fe663617ca.jpg"></figure>Clip en carrete (foto real - encuadre amplio)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/d964d780b8facda9.jpg"></figure>Pagina 6Impresión: 2 clips en la cama (foto real)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/4ddfe9299b5f2bd3.jpg"></figure>clips (foto real - encuadre amplio)&nbsp;<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/506b2b2add70c1c0.jpg"></figure>

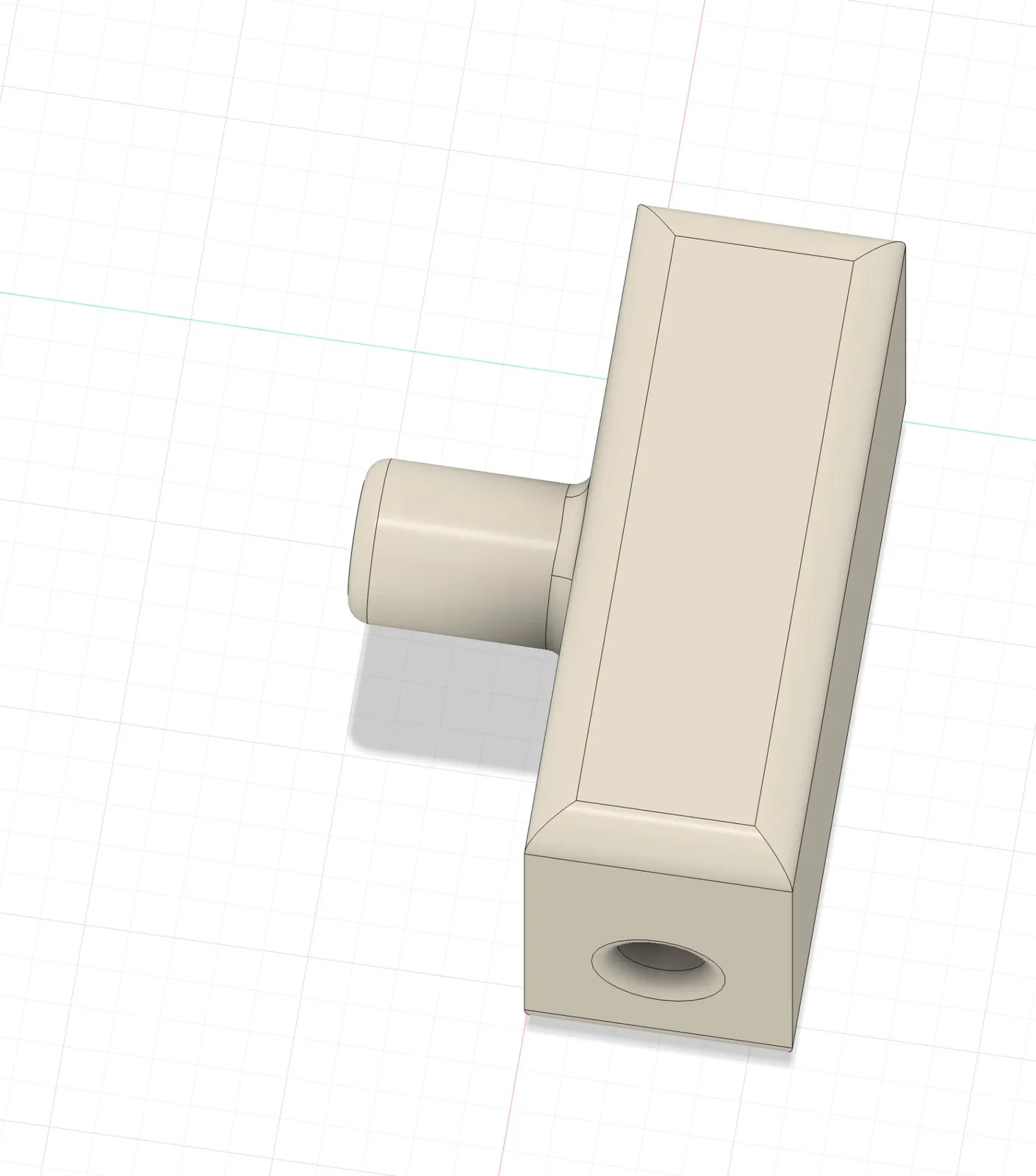

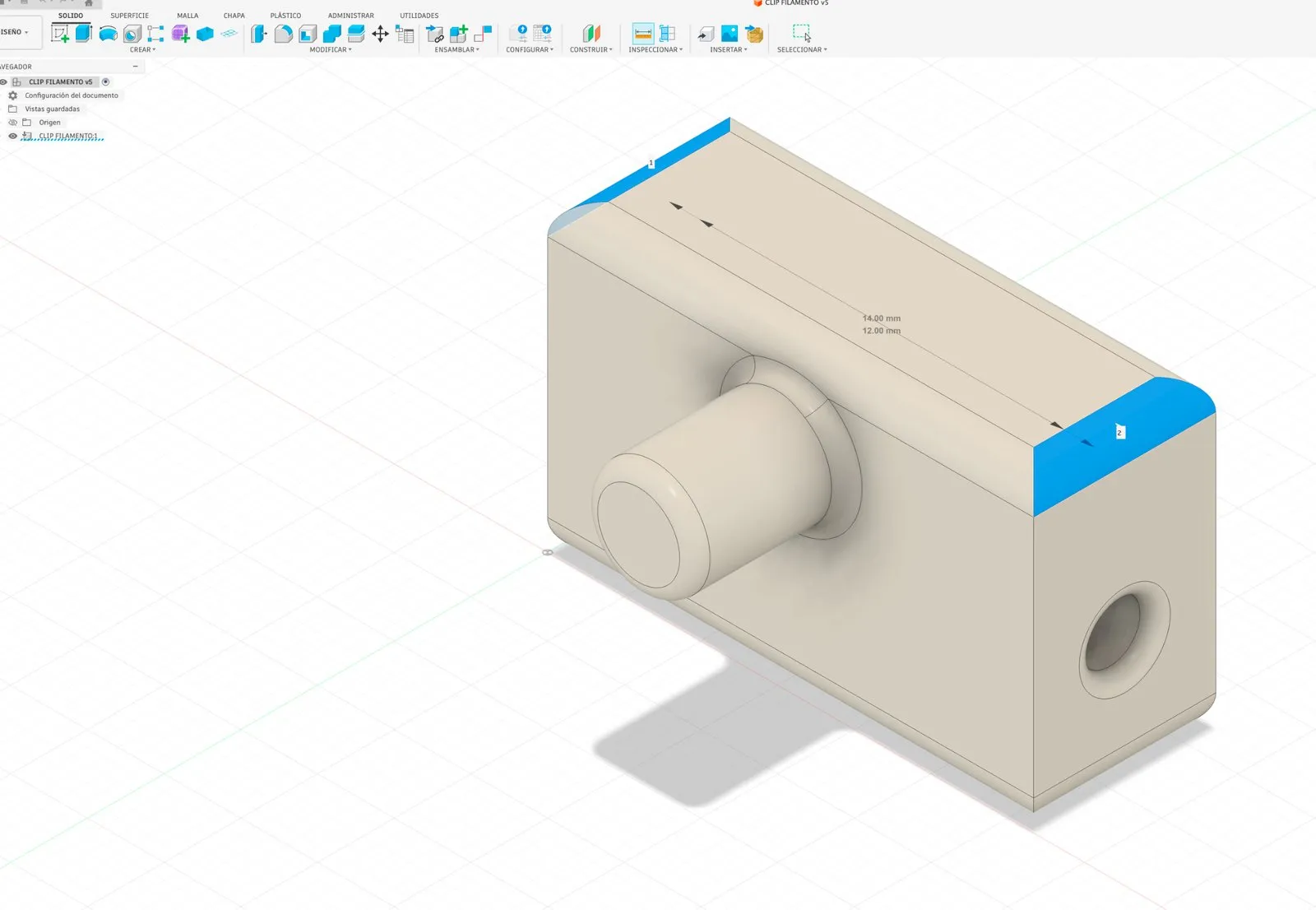

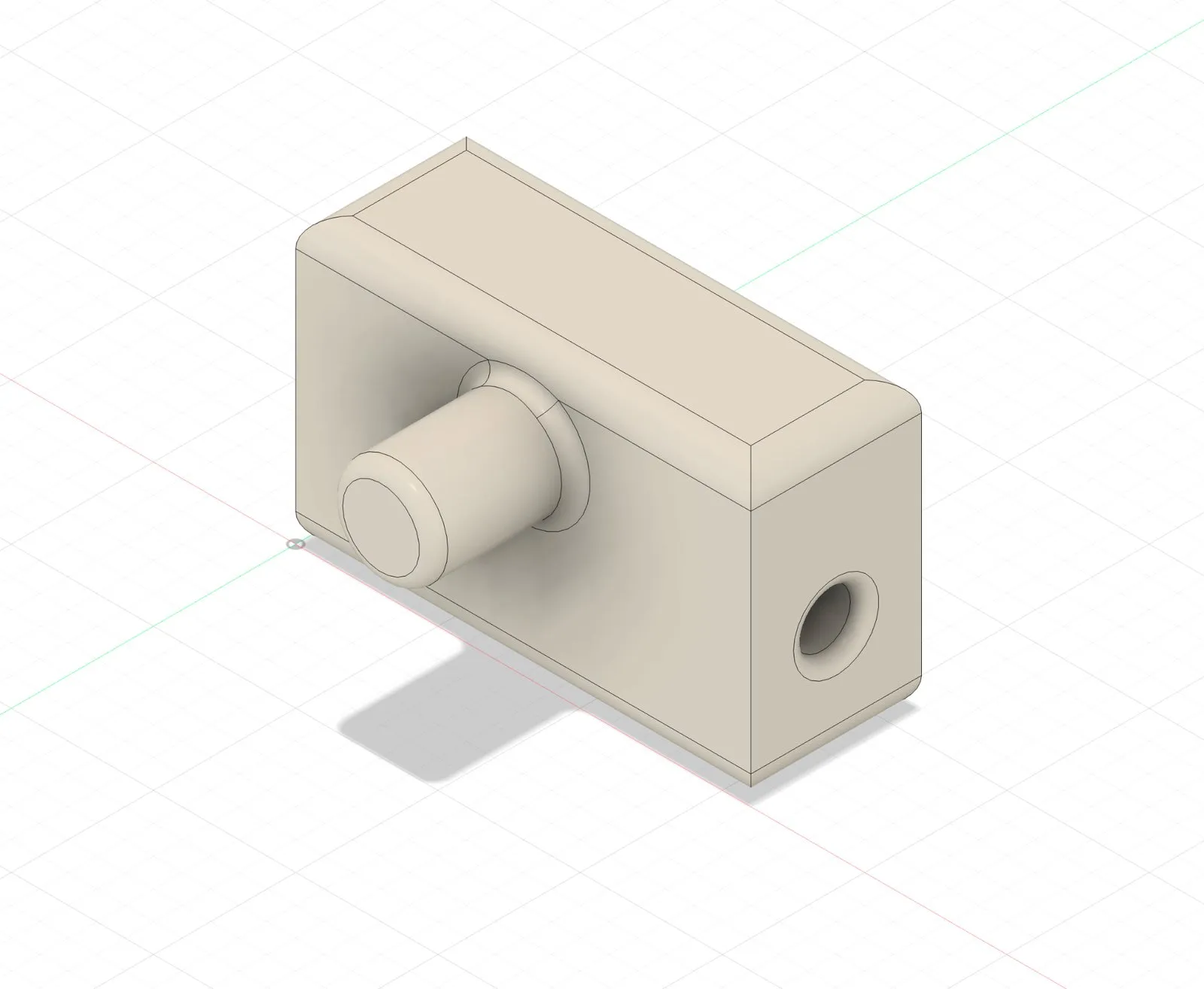

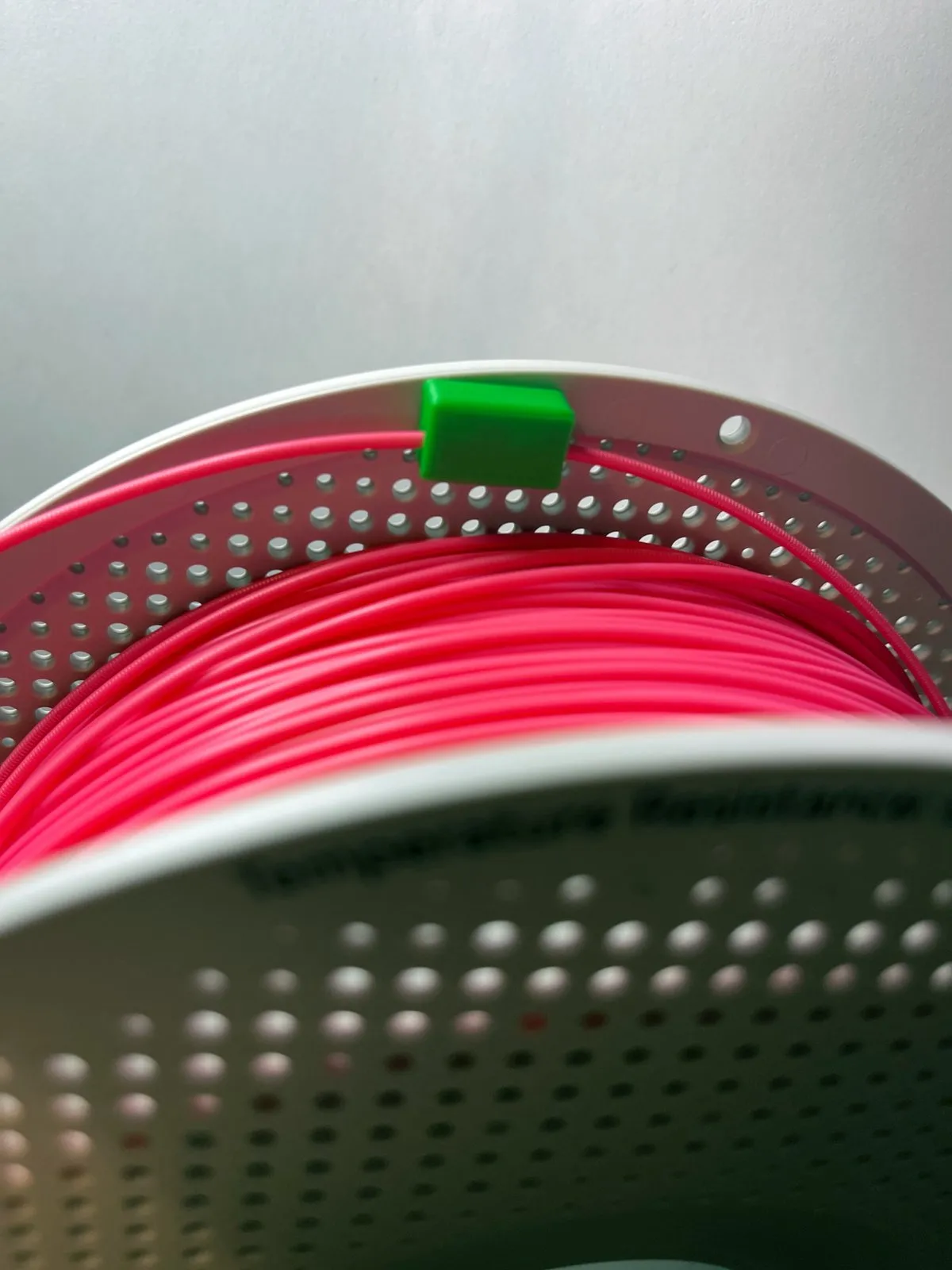

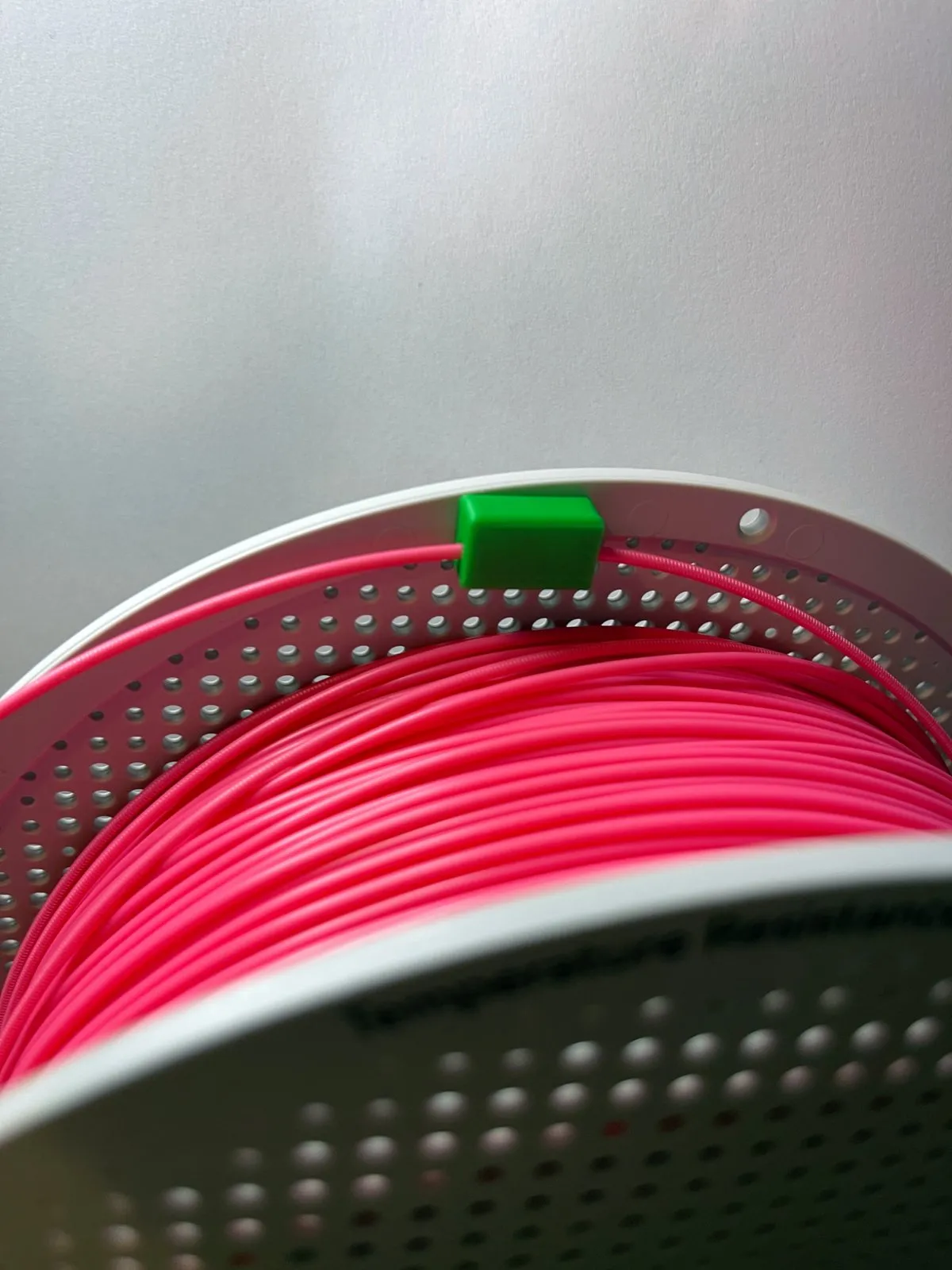

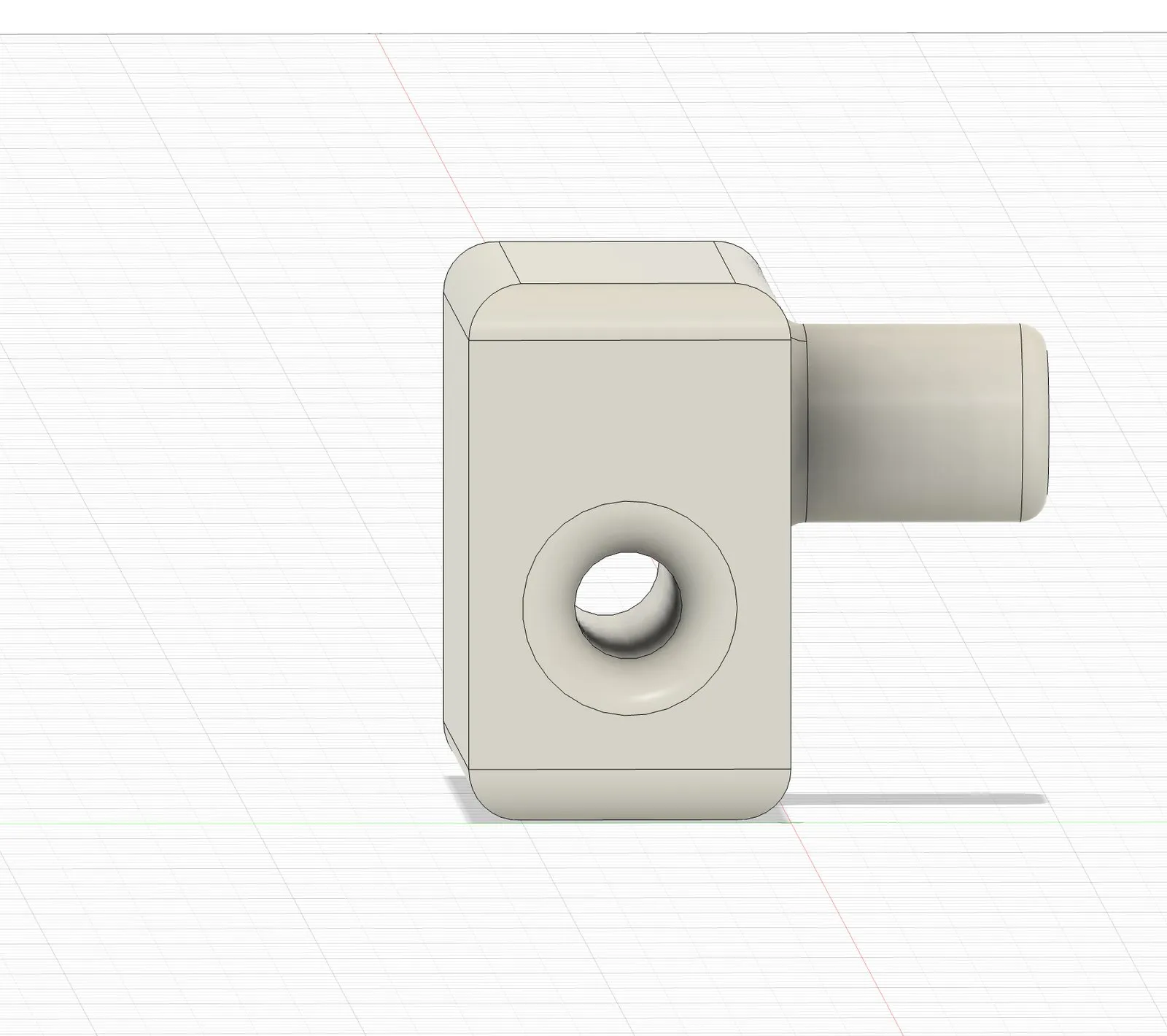

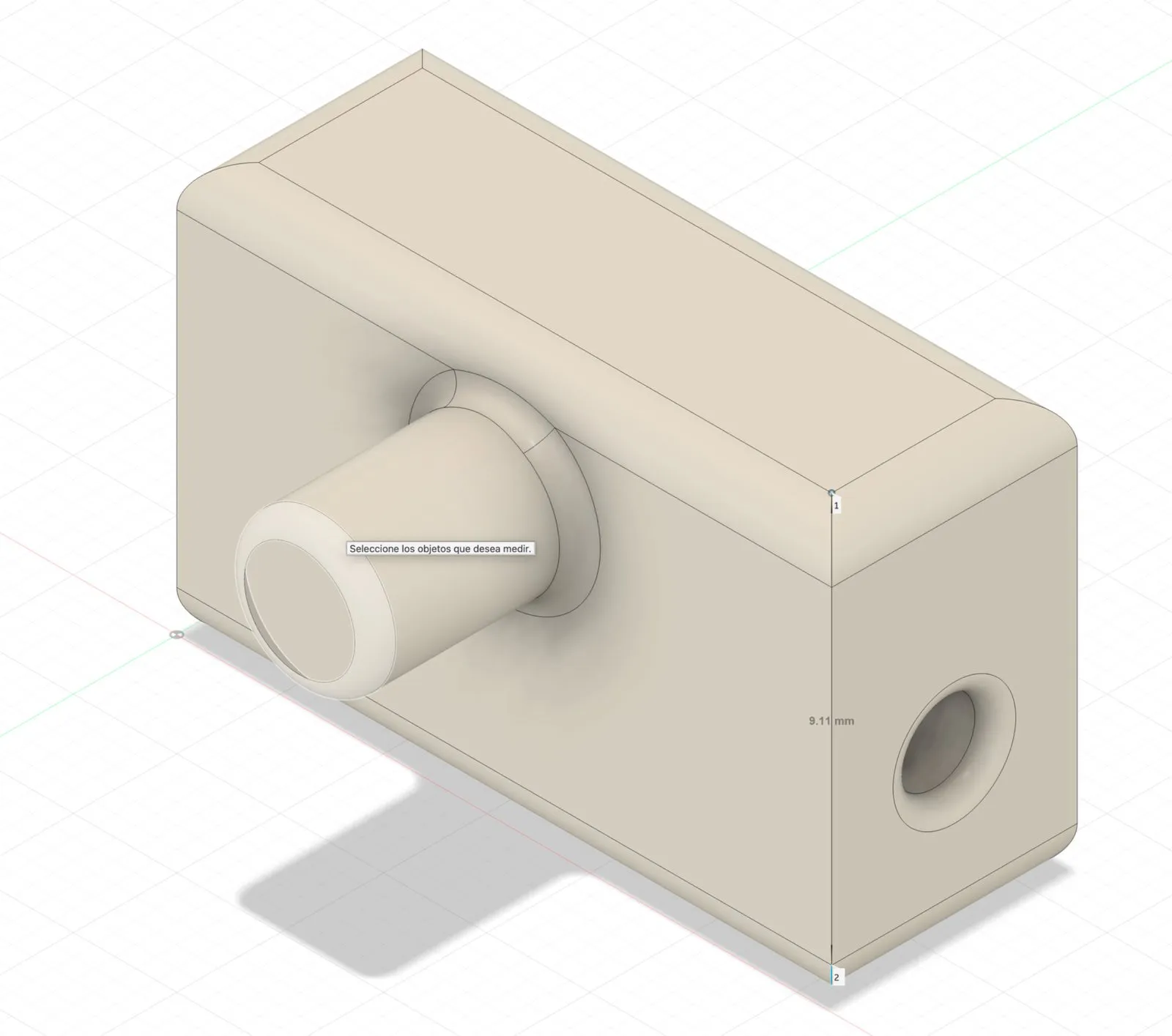

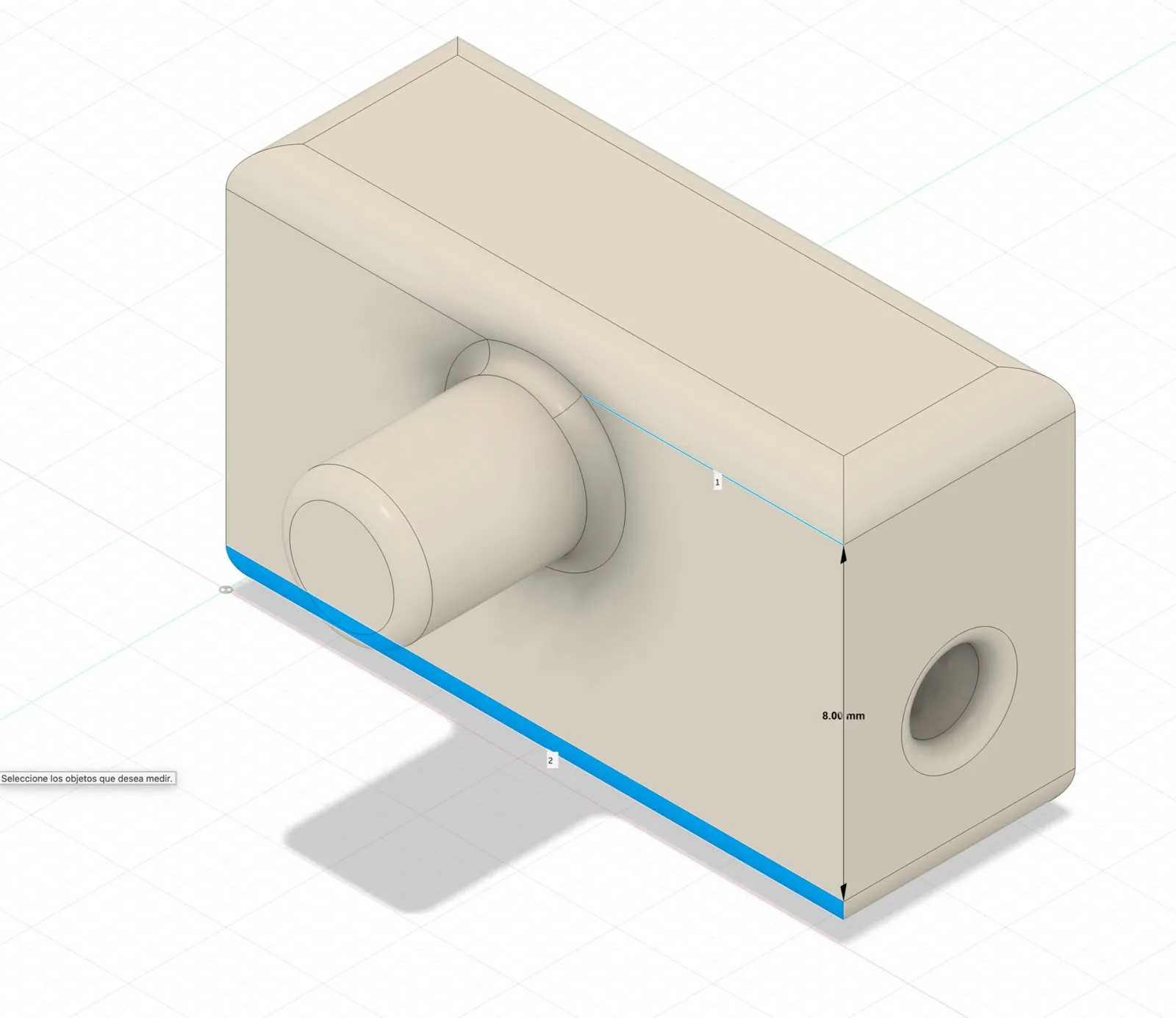

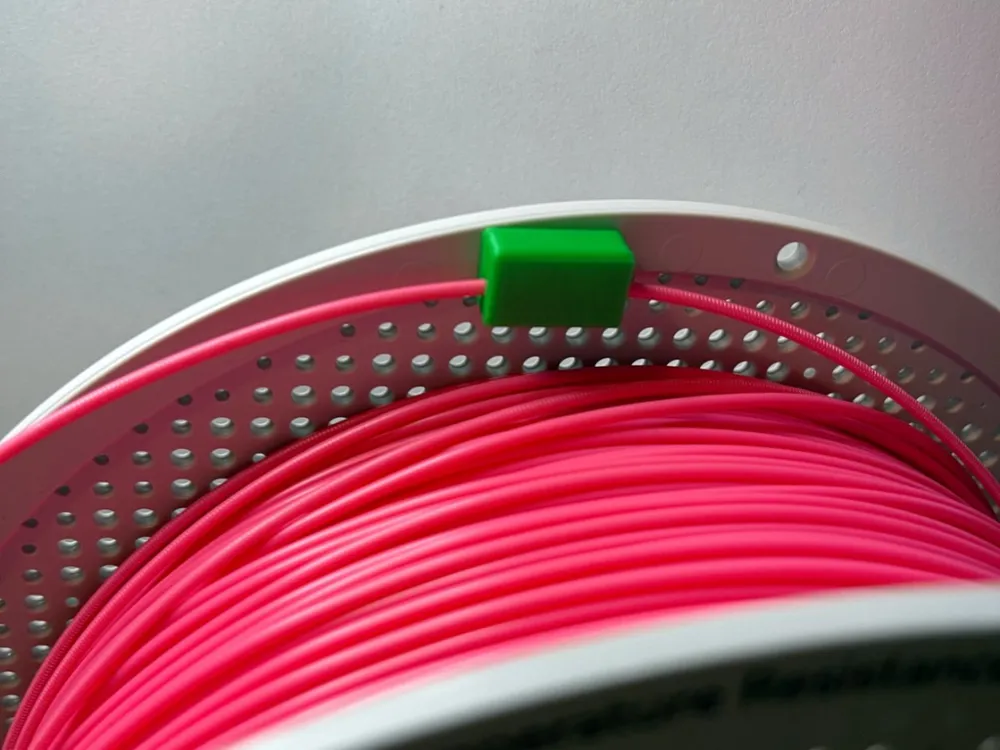

BambuLab Spool Filament Clipcompatible with AMS 2 Pro (drying) - Low ProfileDocument for publication on MakerWorld (description + image gallery).Summary: Clip to hold the end of the filament on BambuLab-type spools. Designed with a low profile so it can be used in the AMS 2 Pro during drying without interference.What makes it differentMost clips protrude and can rub or interfere inside the AMS 2 Pro when used for drying filament. This design keeps the filament retained with a more compact geometry (low profile), reducing the likelihood of interference.Features• Low profile, designed for AMS 2 Pro in drying mode.• Quick retention of the filament end to prevent it from coming loose and tangling.• Easy printing without supports.• Rounded edges for better handling.Recommended print parameters• Material: Recommended PETG (better thermal and flex resistance). PLA also works.• Layer height: 0.20 mm (0.16 mm if you want more detail).• Perimeters: 3-4.• Top/Bottom: 4-5.• Infill: 20-30% (Gyroid or Grid).• Supports: No.• Orientation: flat base to the plate (as in the 3MF).Page 1Renders and CAD views&nbsp;Isometric render (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/2df09cdf501d2f69.jpg"></figure>Top view (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/bfcd037d27e5b950.jpg"></figure>Front view (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/1db81a31c0f57fed.jpg"></figure>Measurements / face selection (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/4ec1e599e3022504.jpg"></figure>Base measurement (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/45e5a2c3242f27d9.jpg"></figure>Height measurement (Fusion 360)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/23522115bb075ddf.jpg"></figure>Real photosClip on spool (real photo)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/c46a34fe663617ca.jpg"></figure>Clip on spool (real photo - wide shot)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/d964d780b8facda9.jpg"></figure>Page 6Print: 2 clips on the bed (real photo)<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/4ddfe9299b5f2bd3.jpg"></figure>clips (real photo - wide shot)&nbsp;<figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000002383960/design/506b2b2add70c1c0.jpg"></figure>

BambuLab Spool Filament Clip AMS drying
