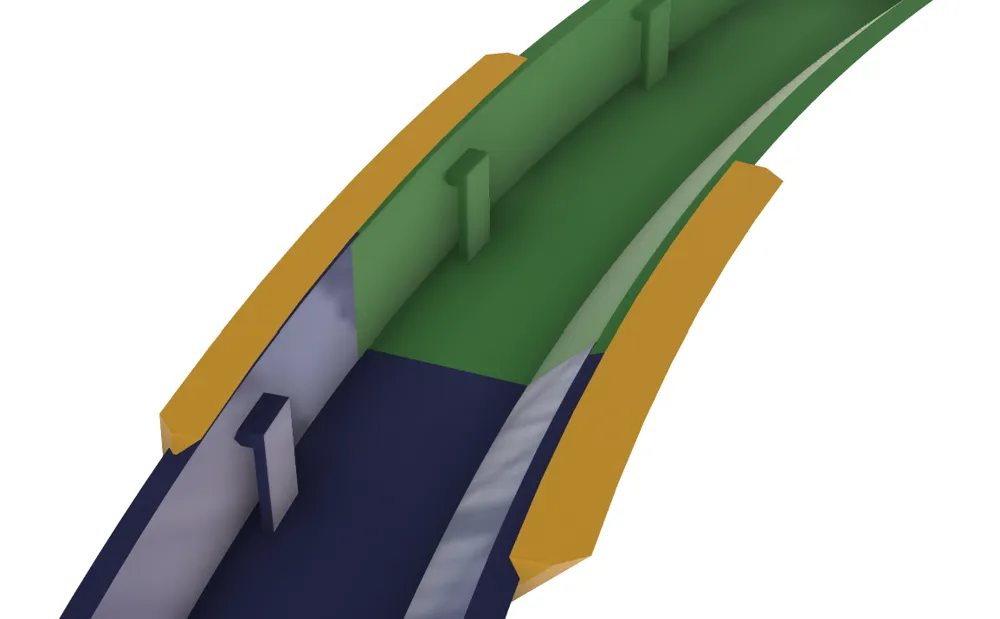

Verbinder_Lichtring

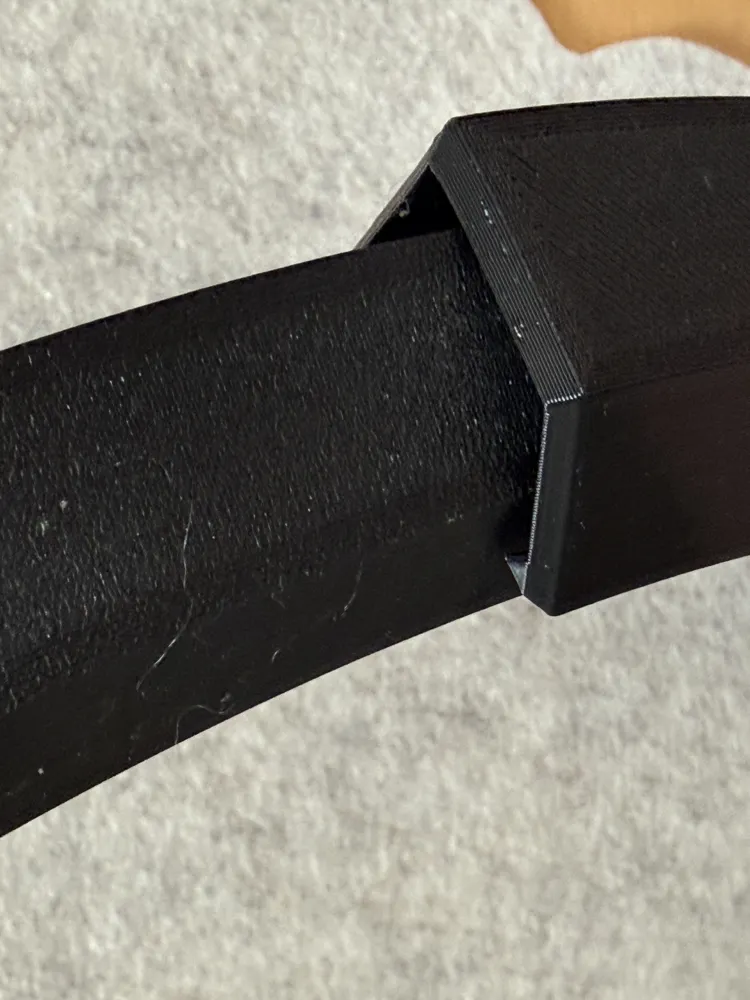

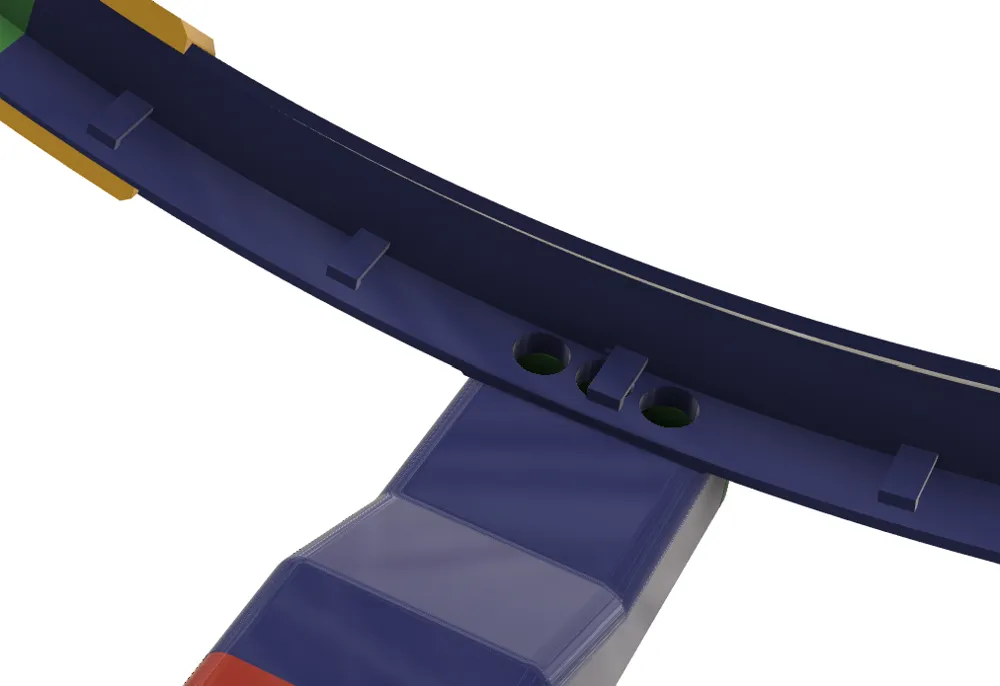

<h2>Lichtring für eine Dartscheibe</h2>&nbsp;Die Montage des Gestells erfolgt komplett ohne Schrauben. &nbsp;Einfach zusammenstecken und hält.<img class="image_resized" style="height: auto; width: 245.917px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/e64a240b3e54cab2.jpeg" width="3024" height="4032">&nbsp;<img class="image_resized" style="height: auto; width: 241.542px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/774b444c2993ae55.jpeg" width="4032" height="3024">&nbsp;Ich denke, dass die Montage selbsterklärend ist. Die Verbinder einfach außen ansetzen und nach innen drücken und einrasten.&nbsp;<img class="image_resized" style="height: auto; width: 300.417px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/71bfb37163a5e252.jpeg" width="3024" height="4032"><img class="image_resized" style="height: auto; width: 297.917px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/17e57688eea1f07f.jpeg" width="3024" height="4032">&nbsp;Als Lichtband habe ich ein 3m gewählt. Diese wird einfach mit einer Schere an der dafür vorgesehenen Stelle gekürzt.&nbsp;Für die Montage des Lichtbands sind Befestigungen von innen vorgesehen, so dass das Band nicht geklebt werden muss.&nbsp;Der Beleuchtungsring wurde etwas breiter gewählt, damit wirklich nur das Board angestrahlt wird.(Es gibt keine Blendungen, weder bei den Kameras noch bei den Spielern.)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

<h2>Light Ring for a Dartboard</h2>&nbsp;The frame assembly requires no screws at all&nbsp;Simply plug it together and it holds securely<img class="image_resized" style="height: auto; width: 245.917px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/e64a240b3e54cab2.jpeg" width="3024" height="4032">&nbsp;<img class="image_resized" style="height: auto; width: 241.542px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/774b444c2993ae55.jpeg" width="4032" height="3024">&nbsp;I believe the assembly is self-explanatory. Simply place the connectors on the outside, push inwards, and they will click into place&nbsp;<img class="image_resized" style="height: auto; width: 300.417px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/71bfb37163a5e252.jpeg" width="3024" height="4032"><img class="image_resized" style="height: auto; width: 297.917px" src="https://makerworld.bblmw.com/makerworld/model/DSM00000002319451/design/17e57688eea1f07f.jpeg" width="3024" height="4032">&nbsp;I opted for a 3m LED strip. It can be easily cut to the designated length with scissors&nbsp;Internal fasteners are provided for mounting the LED strip, eliminating the need for adhesive&nbsp;The illumination ring was made slightly wider to ensure that only the dartboard is lit(There is no glare for either cameras or players)&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

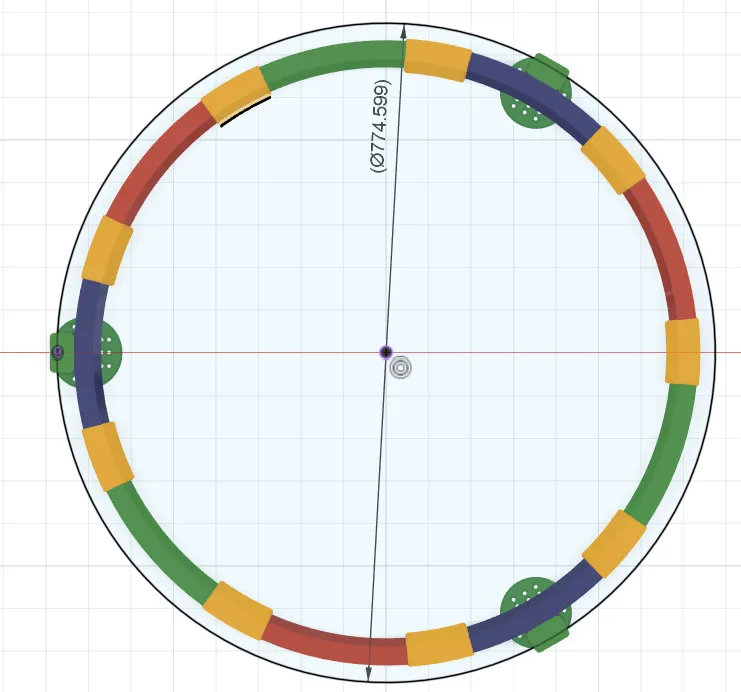

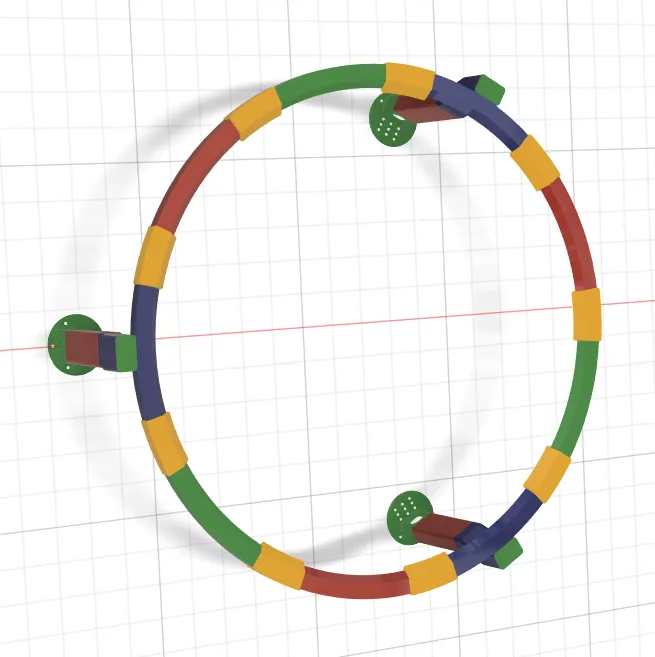

Lighting ring without camera mount and without base plate

Fuß + Kamerakopf

Fuß

1_Grundplatte Aussenring

1_Grundplatte_mitte

Lichtring_Segment






1_Verbinder_Lichtring


Raspberry_PI_Gehäuse_Optional


Abdeckungen Kabelabdeckungen


PI_Halterung_Optional


2026-01-19 13-07-10.jpeg

Screenshot 2026-02-01 091128.png

Screenshot 2026-02-01 091026.png


2026-01-21 14-31-00.jpeg

2026-01-20 13-41-57.jpeg

2026-01-20 12-33-47.jpeg

2026-01-19 14-27-34.jpeg

2026-01-19 13-20-44.jpeg

2026-01-19 13-18-50.jpeg

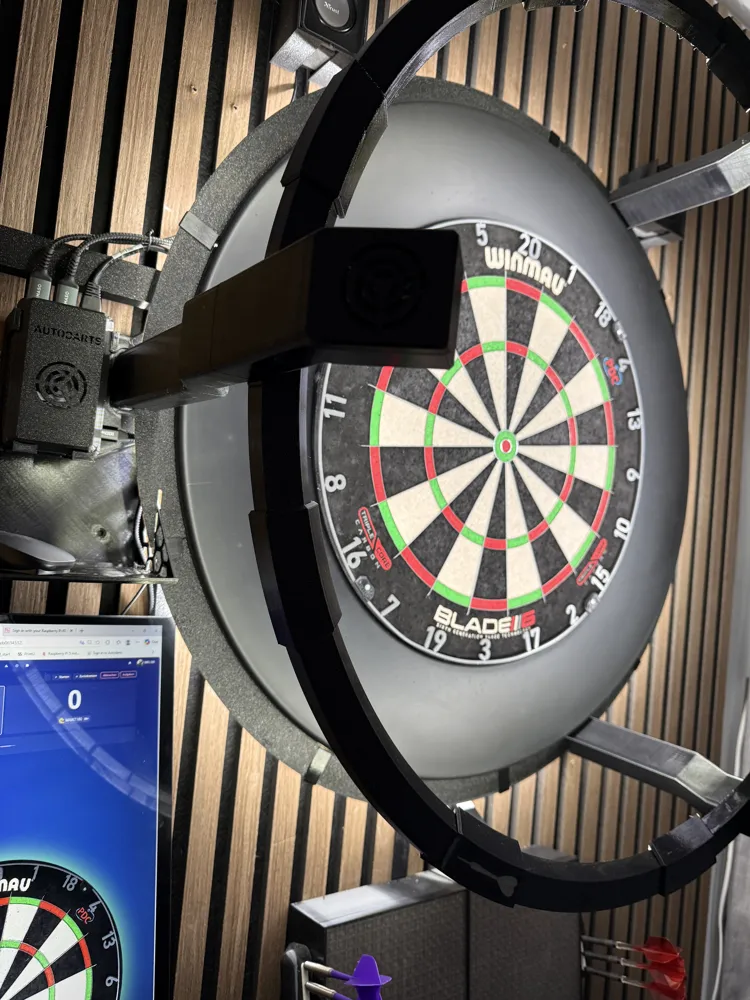

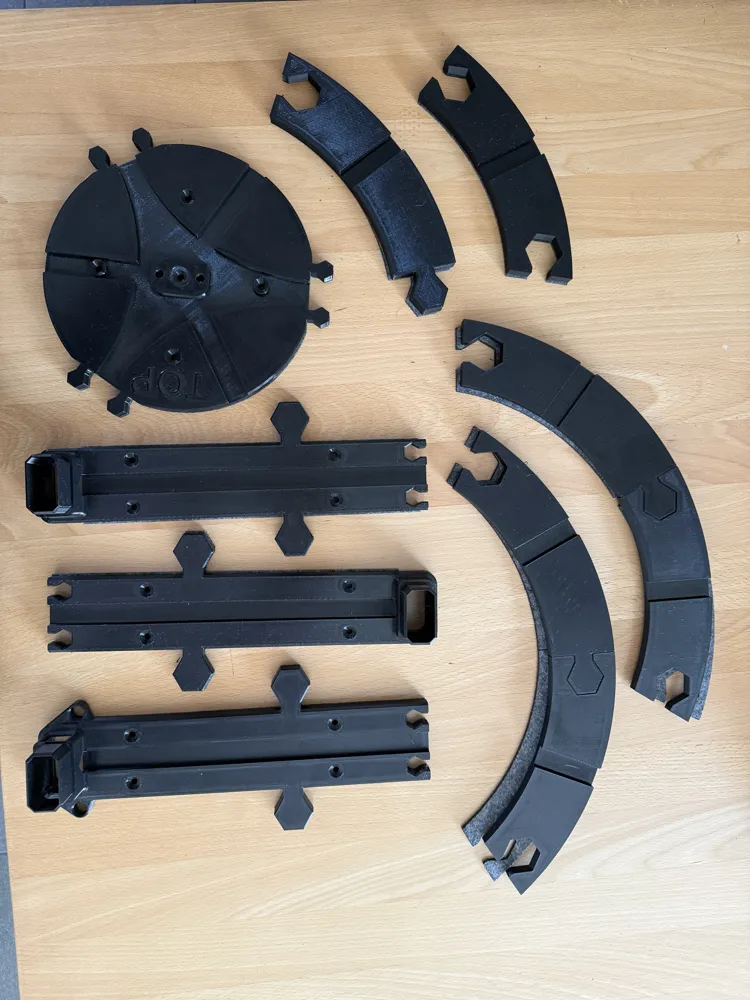

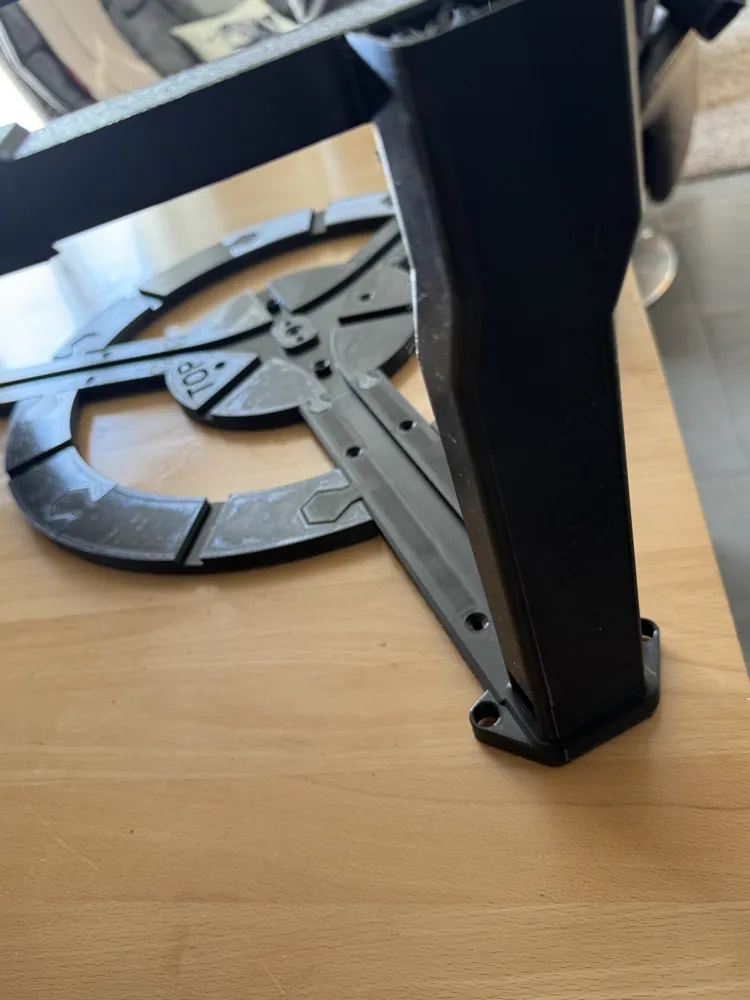

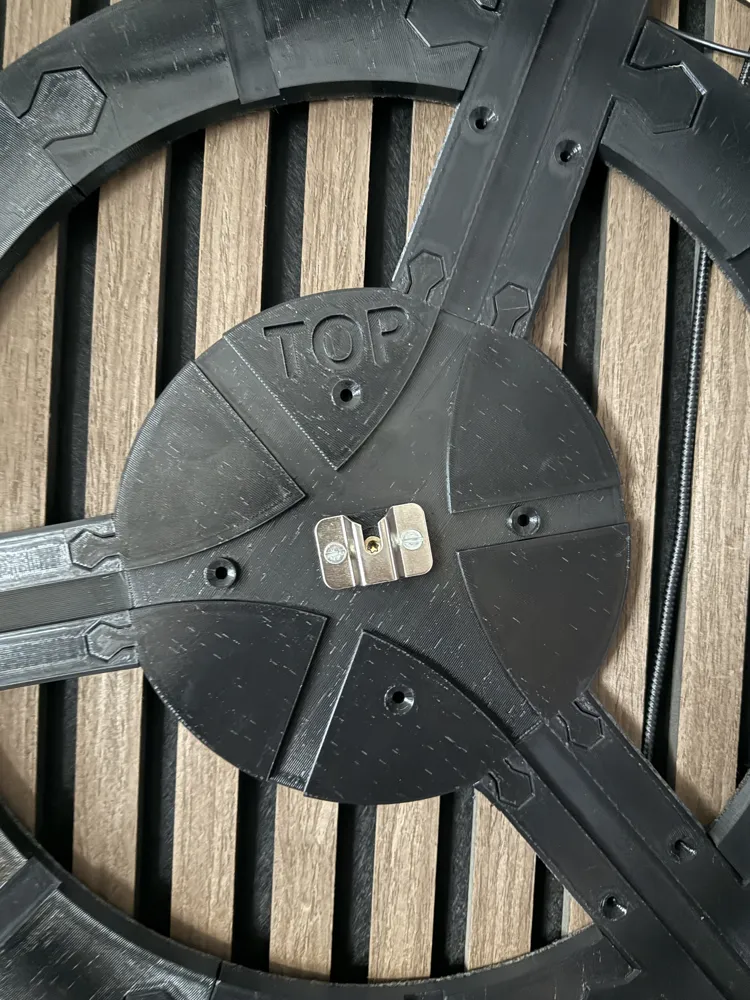

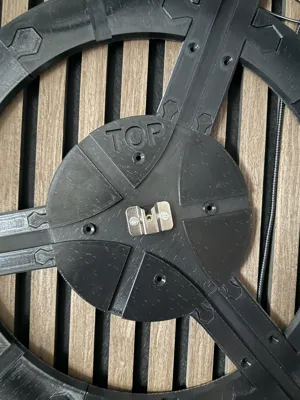

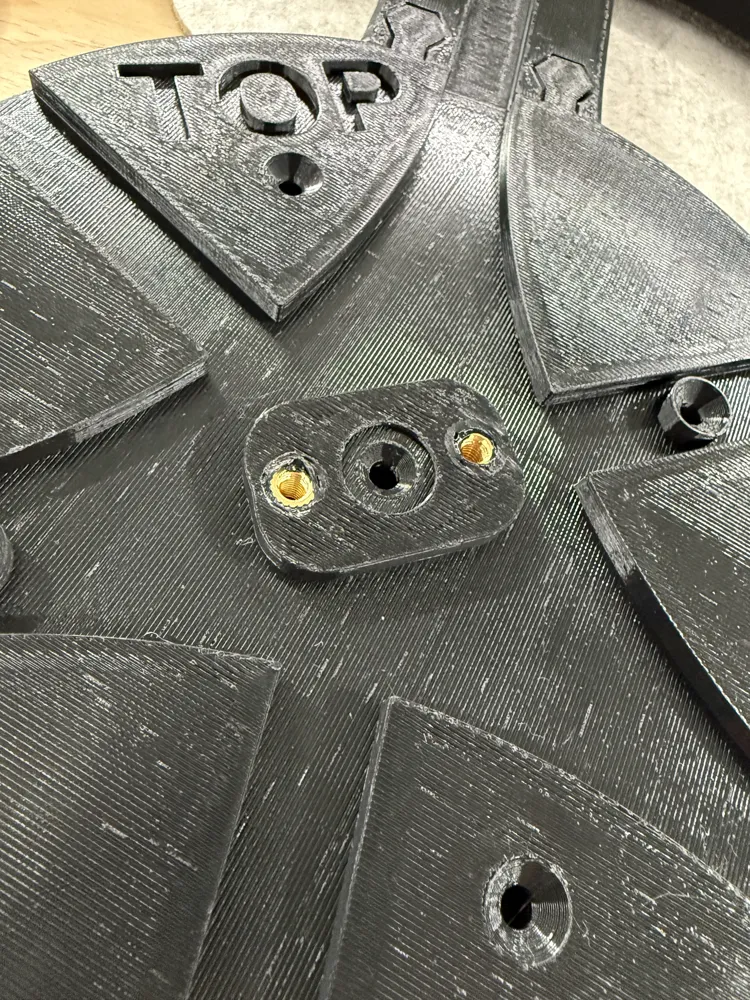

<h2>Grundplatte für “Autodarts” mit Lichtring und Kamerahalter</h2>Schichthöhe 0.2mmInfill 25%ausser Montageplatte Mitte, die habe ich aufgrund der Stabilität in 75%&nbsp;Hallo, ich habe hier eine eigene Version eines Grundgsestell für Autodarts (Autoscoring) konstruiert und getestet.&nbsp;Das ganze habe ich mit einem “Raspberry PI5” sowie “GXIVIsion IMX179” 32mmx32mm Kameras realisiert.&nbsp;Die Montage des Gestell erfolgt komplett ohne Schrauben. Ein kleiner Gummihammer wäre ganz nützlich.&nbsp;Das ganze ist so aufgebaut für beste Erkennung. Die erste Kamera ist auf 09_00Uhr und die weiteren um 120 Grad versetzt.&nbsp;Der Beleuchtungsring ist etwas breiter gewählt damit wirklich nur das Board angestrahlt wird.(Keine Blendungen, weder bei den Kameras noch bei den Spielern.)&nbsp;Es sind mehrere Versionen Verfügbar. Mit oder ohne Grundplatte.&nbsp;Die Grundplatte habe ich mit Filz zur Geräuschreduzierung beklebt. (Die Schnittdatei “STL” füge ich dazu.)&nbsp;Ich bevorzuge die Version mit Grundplatte, da die Kameraarme so perfekt ausgerichtet sind und ich nur eine Schraube zur Befestigung des Systems benötige.&nbsp;Als Recheneinheit macht ein Raspberry PI5 seine Arbeit, den ich, wenn man möchte, in das System integriert habe.Hier auch das PI5 Gehäuse. &nbsp;https://makerworld.com/de/models/2301078-raspberry-pi5-with-expansion-board-nvme-adapter-sl#profileId-2511434&nbsp;Es gibt viele Möglichkeiten vorhandene PC´s nutzen, wenn diese den Anforderungen entsprechen.Als erste Anforderung wären schonmal min. 3 USB Ports um die bestmögliche Performance zu erreichen.

<h2>Base Plate for “Autodarts” with Light Ring and Camera Holder</h2>Layer height 0.2mmInfill 25%except for the middle mounting plate, which I set to 75% for stability&nbsp;Hello, I have designed and tested my own version of a base frame for Autodarts (Autoscoring) here&nbsp;I realized this with a “Raspberry PI5” and “GXIVIsion IMX179” 32mmx32mm cameras&nbsp;The frame is assembled completely without screws. A small rubber mallet would be quite useful&nbsp;The entire setup is designed for optimal detectionThe first camera is at 9 o'clock and the others are offset by 120 degrees&nbsp;The lighting ring is chosen to be slightly wider so that only the board is illuminated(No glare, neither for the cameras nor for the players.)&nbsp;Several versions are available. With or without a base plate&nbsp;I covered the base plate with felt for noise reduction(I am including the "STL" cut file for this.)&nbsp;I prefer the version with the base plate, as the camera arms are perfectly aligned this way and I only need one screw to fasten the system&nbsp;A Raspberry PI5 serves as the processing unit, which I have integrated into the system if desiredHere is the PI5 housing as well&nbsp;https://makerworld.com/en/models/2301078-raspberry-pi5-with-expansion-board-nvme-adapter-sl#profileId-2511434&nbsp;There are many ways to use existing PCs if they meet the requirementsThe first requirement would be at least 3 USB ports to achieve the best possible performance

Dartboard Base Plate with Light Ring Optimized for AutoDarts

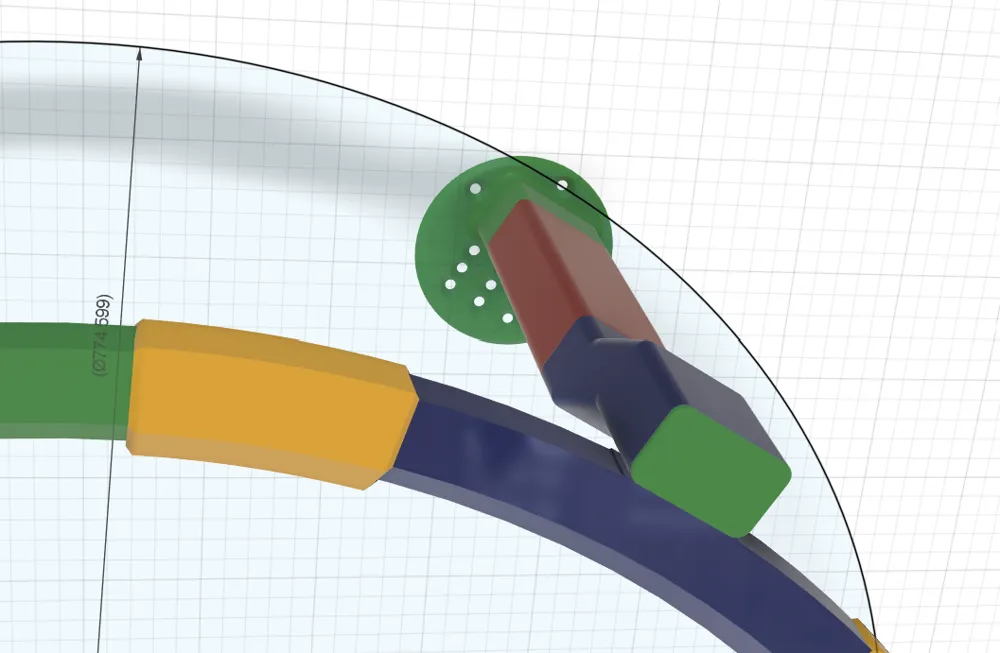

Fixierungs_Elemente_Kamera


Ich habe aufgrund leichter Schwierigkeiten bei der Erkennung, das Element zur Kamerafixierung verstärkt.&nbsp;Die Elemente davor hatten sich beim darten gelöst und es kam ständig zum Takeout misslicher weise.

I reinforced the camera fixing element due to minor detection difficulties.<p&nbsp;The previous elements had come loose during use, constantly leading to unfortunate dislodgements.

Reinforced Camera Fixing Element

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

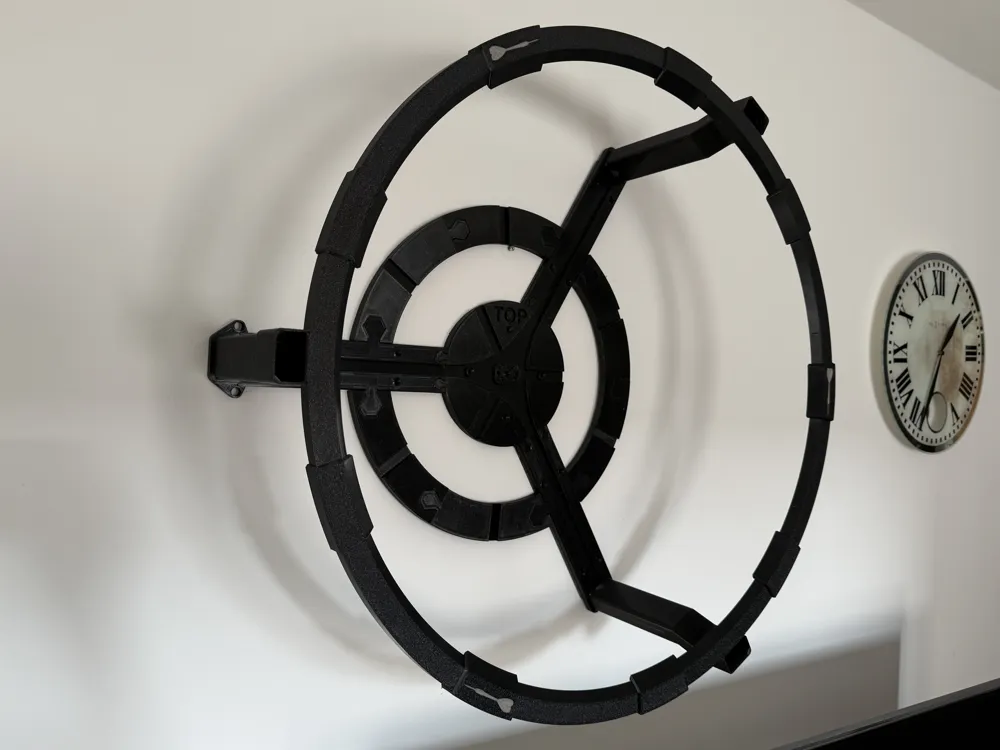

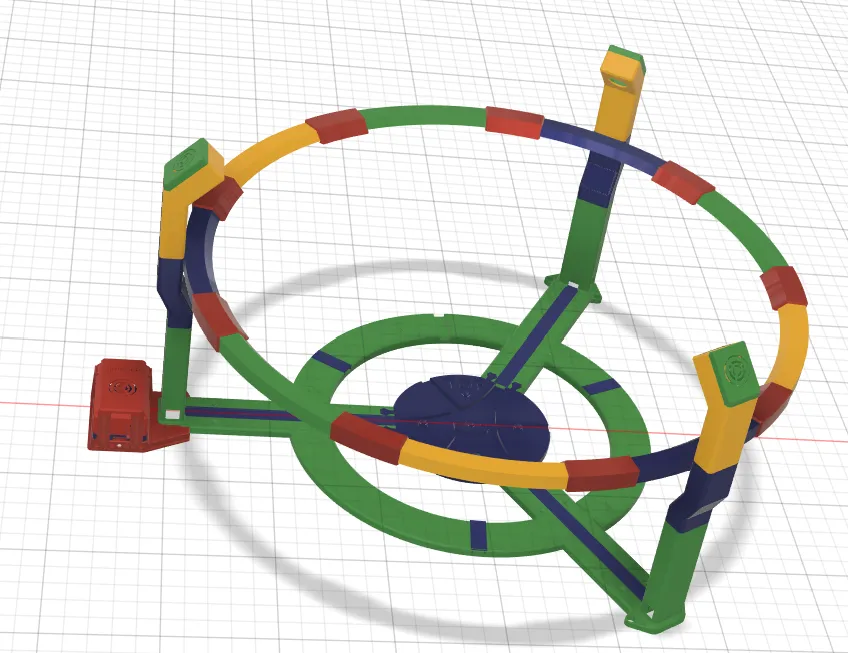

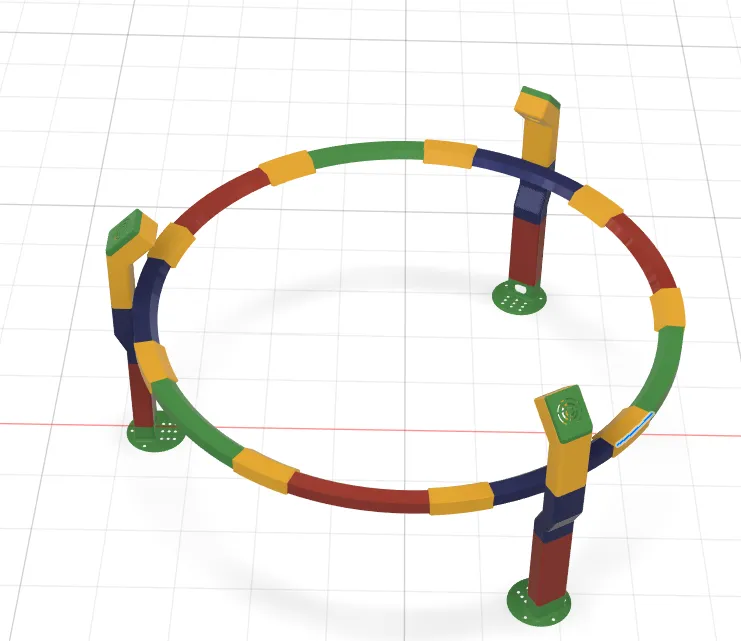

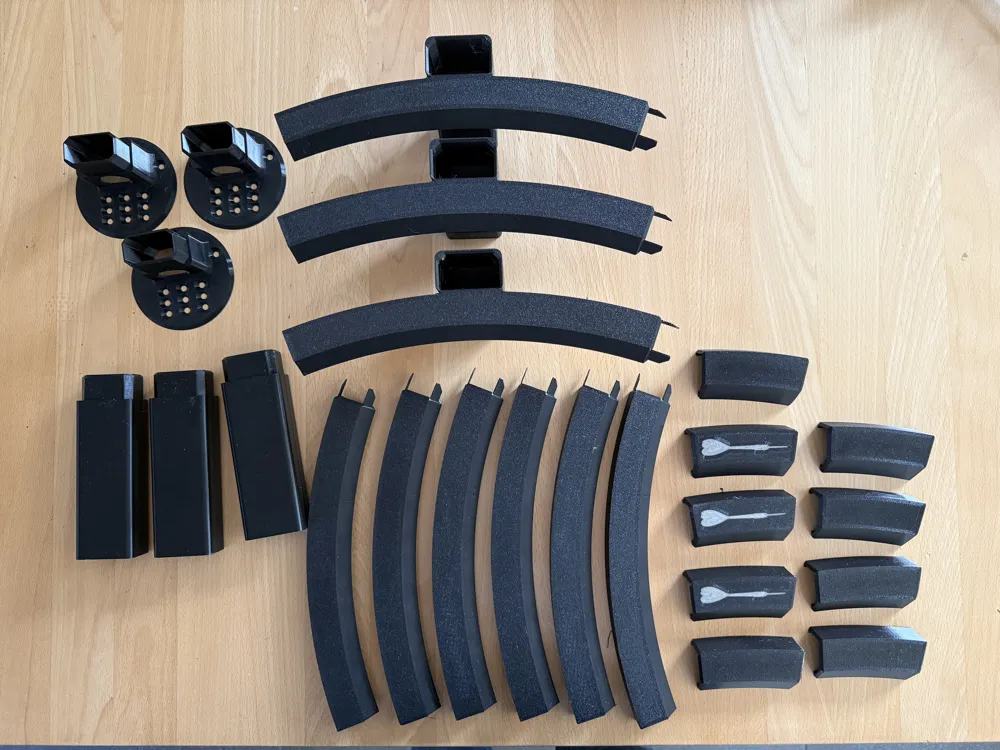

<h2>Lichtring Autodart Kamerahalterung</h2>Ich habe mir ein  Gestell für Autodart konstruiert und optimiert.&nbsp;Alle Komponenten sind ohne Schrauben verbunden und bei mir auch so in Betrieb.&nbsp;Schrauben sind nur für die Befestigung des Dartboard von Nöten, und bei Bedarf evtl. an den Armen wenn es nicht dicht an der wand anliegt.&nbsp;&nbsp;Druckprofil 1&nbsp;Einfacher Lichtring Mit 3 getrennten Füßen&nbsp;&nbsp;Druckprofil 2&nbsp;Lichtring mit 3 getrennten Füßen mit Kamerahalter Aufsätze&nbsp;&nbsp;Druckprofil 3&nbsp;Komplette Halterung für Board und Surround (-12cm breite)Befestigung nur in der Mitte möglich an vorheriger Bohrung.&nbsp;Druckprofil 4&nbsp;Verstärkte Kamerafixierung nach Fehlanzeige der Würfe&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;

<h2>Light Ring Autodart Camera Mount</h2>I have designed and optimized a frame for Autodart&nbsp;All components are connected without screws and are currently in use this way&nbsp;Screws are only needed for mounting the dartboard, and if necessary, possibly on the arms if it doesn't fit snugly against the wall&nbsp;&nbsp;Print Profile 1&nbsp;Simple Light Ring With 3 separate feet&nbsp;&nbsp;Print Profile 2&nbsp;Light Ring with 3 separate feet with camera mount attachments&nbsp;&nbsp;Print Profile 3&nbsp;Complete mount for board and surround (-12cm width)Mounting only possible in the middle at a pre-drilled hole&nbsp;Print Profile 4&nbsp;Reinforced camera fixation after misdetection of throws&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;
