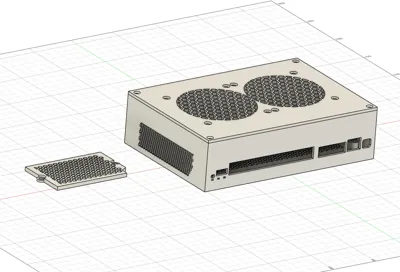

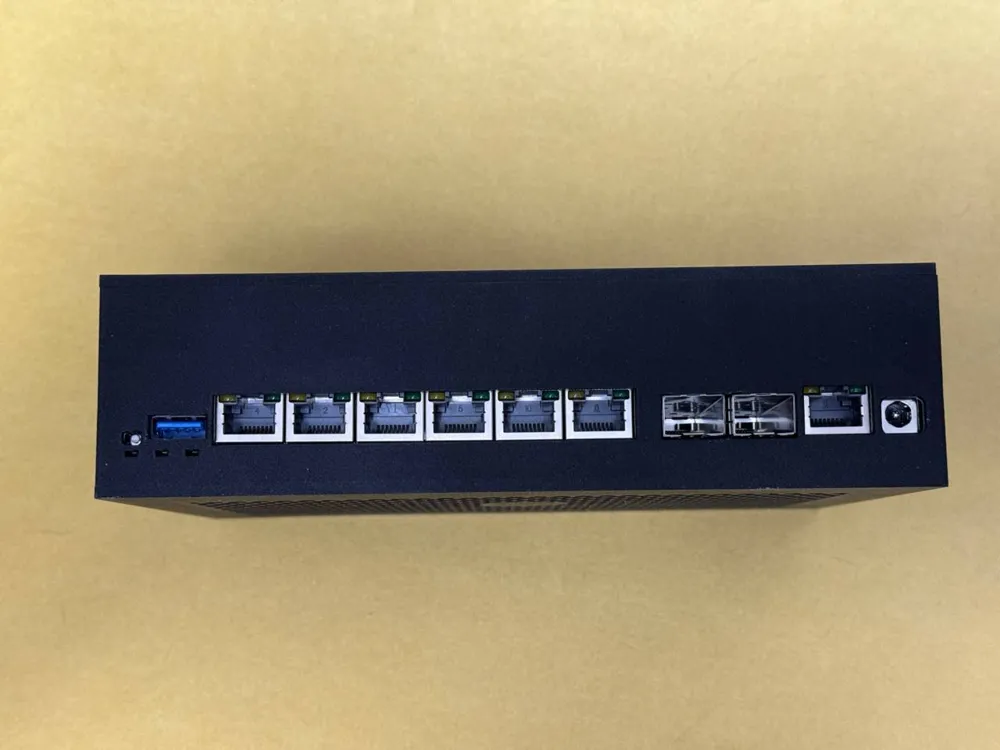

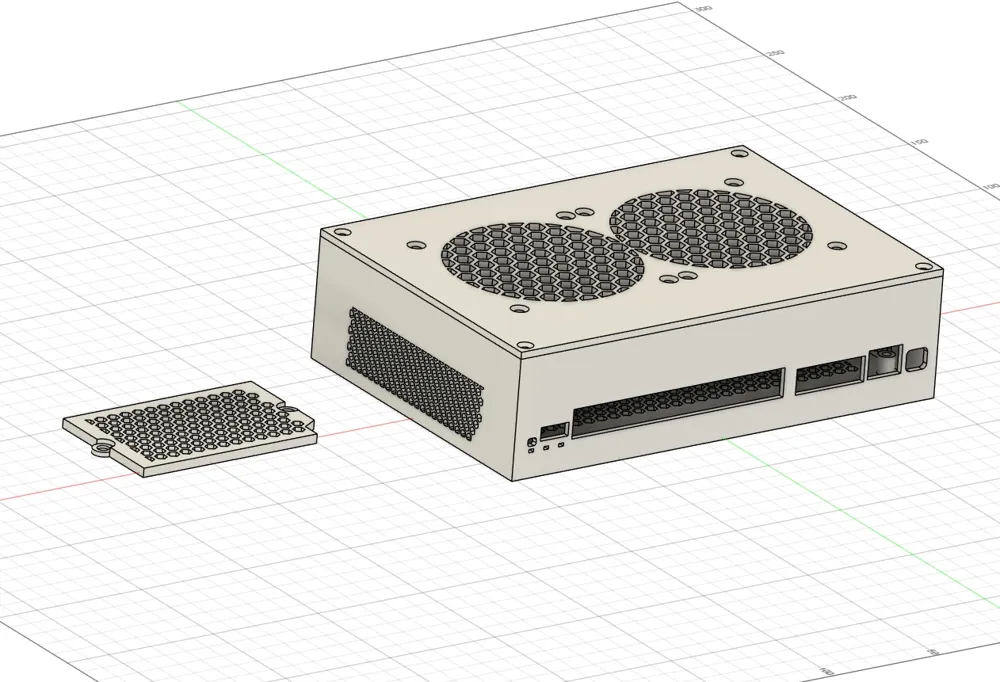

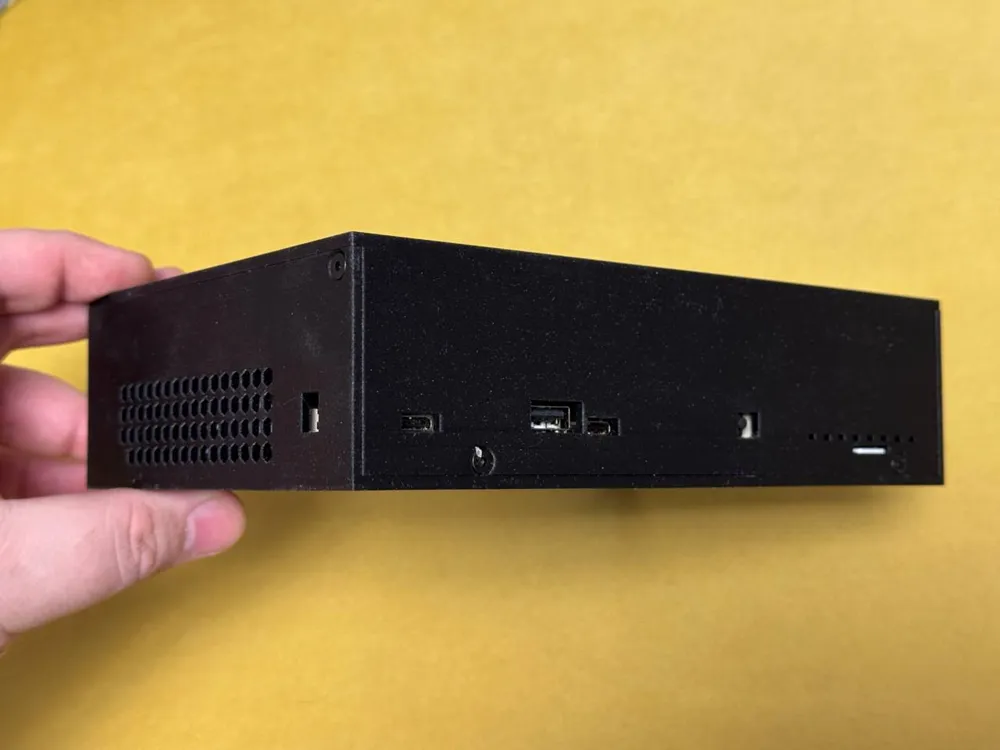

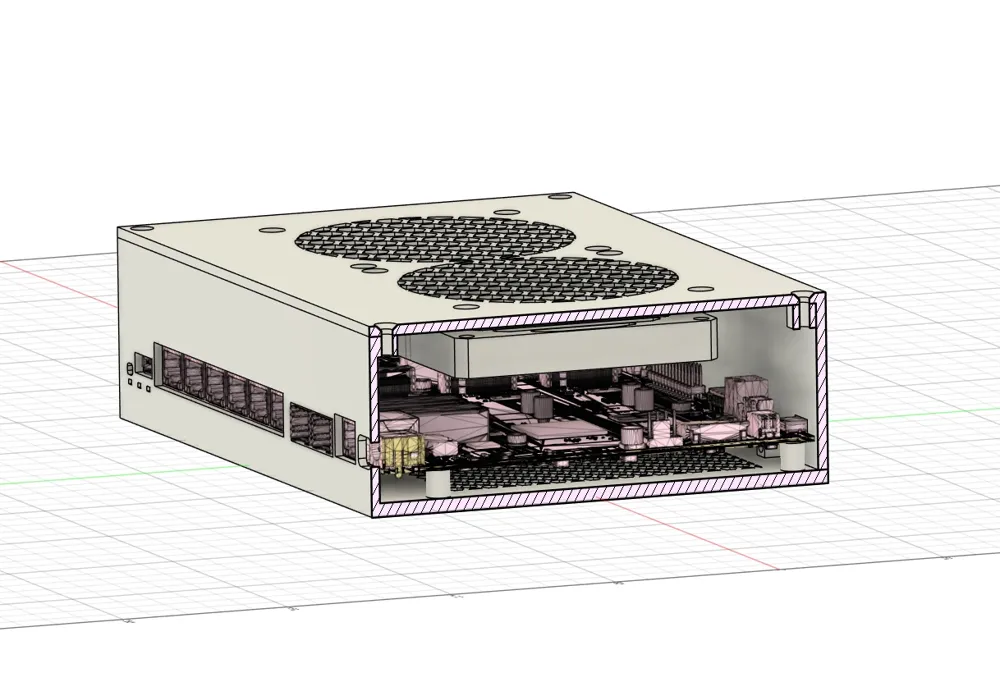

Banana Pi BPI-R4 PRO Case

3D-printable case for Banana Pi BPI-R4 PRO.
Minimalist design without Wi-Fi antenna holes — ideal for wired setups or clean custom builds.

Features:

• ✔️ Designed for Banana Pi BPI-R4 PRO
• ✔️ No Wi-Fi antenna holes (clean and universal look)

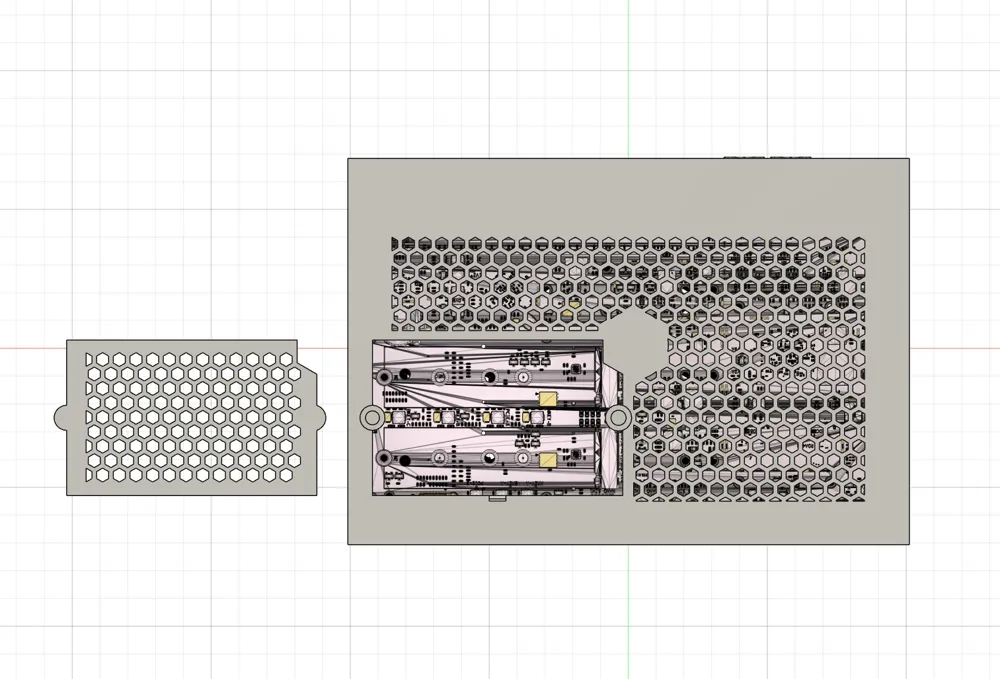

• ✔️ M.2 access without disassembling the case
• ✔️ Support for two top-mounted 80×10 mm fans
• ✔️ Top cover secured with 5×1 mm magnets
• ✔️ Designed for M3 threaded heat-set inserts
• ✔️ Easy to customize and modify

Cooling:

• 2 × 80×10 mm fans
• Top-mounted installation
• Provides active cooling under high load

Hardware required:

• 🔩 M3 threaded heat-set inserts
• 🔩 6 × M3×5 mm screws
• 🧲 5×1 mm round magnets for the top cover (recommended: 4 pcs)

Wi-Fi antenna customization:

If Wi-Fi antennas are required, openings can be easily added:

• use Bambu Studio
• create cutouts using primitives / Boolean cut

This allows you to adapt the case to any antenna type or position without modifying the original model.

Recommended print material:

• ⭐ PETG-CF (preferred) — high rigidity and heat resistance
• Alternatives: PETG / ABS / ASA
• PLA is possible but not recommended for long-term use and elevated temperatures

Printing notes:

• Print orientation: as provided in the files
• Print accuracy is important for proper fit of inserts, magnets, and fans

----------------------------------------------------

Корпус для Banana Pi BPI-R4 PRO, предназначенный для 3D-печати.
Минималистичный дизайн без отверстий под Wi-Fi антенны — оптимален для проводных конфигураций и аккуратных сборок.

Особенности:

• ✔️ Совместим с Banana Pi BPI-R4 PRO
• ✔️ Без отверстий под Wi-Fi антенны
• ✔️ Доступ к M.2 без разборки корпуса
• ✔️ Поддержка установки двух верхних кулеров 80×10 мм
• ✔️ Крышка фиксируется на магнитах 5×1 мм
• ✔️ Конструкция рассчитана под резьбовые втулки M3
• ✔️ Удобен для кастомизации

Охлаждение:

• 2 × вентилятора 80×10 мм
• Установка сверху корпуса
• Активное охлаждение при высокой нагрузке

Необходимый крепёж:

• 🔩 Резьбовые втулки (heat-set) под винт M3
• 🔩 6 × винтов M3×5 мм
• 🧲 Круглые магниты 5×1 мм для крепления крышки (рекомендуется 4 шт)

Кастомизация под антенны:

При необходимости установки Wi-Fi антенн:

• используйте Bambu Studio
• добавляйте вырезы с помощью примитивов (Boolean / Cut)

Это позволяет адаптировать корпус под любой тип и расположение антенн без изменения исходной модели.

Рекомендованный материал печати:

• ⭐ PETG-CF (предпочтительно) — высокая жёсткость и термостойкость
• Альтернативы: PETG / ABS / ASA
• PLA возможен, но не рекомендуется для длительной нагрузки и повышенных температур

Примечания по печати:

• Ориентация печати: как в файлах
• Точность важна для корректной установки втулок, магнитов и вентиляторов
