0.2mm layer, 2 walls, 15% infill

bobSi.

Mr.MauMau

user_689406257

GarageTech

cover







Immagine 2026-01-11 102536.png

23 copie della sola maglia&nbsp;0.2mm2walls15% infillno support

23 copies of the mesh only&nbsp;0.2mm2 walls15% infillno support


Altezza layer 0,2mm2 walls15% infillno support

0.2mm layer2 walls15% infillno supports

Immagine 2026-01-11 102610.png

singola maglia &nbsp;0.2mm2walls15%infillno support

single mesh &nbsp;0.2mm2 walls15% infillno support

Immagine 2026-01-11 102500.png

maglia + terminale&nbsp;0.2mm2walls15%infillno support

link + terminal&nbsp;0.2mm2 walls15% infillno support

Immagine 2026-01-11 103026.png

teminale maschio + terminale femmina 0.2mm2walls15% infillno support

male terminal + female terminal 0.2mm2 walls15% infillno support

Immagine 2026-01-11 190812.png

singola maglia con tolleranza minore. per riempire il piano di copie, importate il file su bambustudio, click destro sopra all&#39;oggetto e cercate la voce “riempi il piano di copie”.questa maglia ha una tolleranza di 15 decimi in meno rispetto alle altre

single mesh with smaller tolerance. to fill the plate with copies, import the file into Bambu Studio, right-click on the object and look for the option “fill plate with copies”.this mesh has a tolerance 15 tenths less than the others

single mesh with smaller tolerance

You may create derivative works based on this object, provided that all such derivative works are published exclusively on the MakerWorld platform and include proper attribution to the original creator. You may not share, upload, host, distribute, or publish this object—or any derivative work of this object—on any other digital platform, marketplace, or distribution channel. Commercial use of this object and any derivative works is strictly prohibited. This includes, but is not limited to, selling, renting, sublicensing, or using the object in any context in which you receive monetary compensation or other financial benefits.

This user content is licensed under the MakerWorld Exclusive License.

Questa catena passacavi è stata progettata per offrire la massima scorrevolezza e durabilità su macchine che utilizzano profilati di alluminio serie 40. Grazie al design ottimizzato, il gioco assiale è ridotto al minimo, garantendo un movimento fluido e silenzioso anche a velocità elevate.&nbsp;Caratteristiche Principali:<ul><li>Design Support-Free: Stampabile interamente senza supporti, risparmiando tempo e materiale.</li><li>Alta Capacità: Ampio spazio interno per cavi e tubi pneumatici.</li><li>Precisione: Tolleranze calibrate per evitare l&#39;effetto &#34;serpente&#34; (basso gioco assiale).</li><li>Stabilità: Terminali rinforzati per un fissaggio solido alla struttura.</li></ul>Dati Tecnici<ul><li>Compatibilità Profilati: Serie 40 (4040, 2040, ecc.)</li><li>Dimensioni Interne: 28mm x 12.3mm</li><li>Dimensioni Esterne: 34mm x 15mm</li><li>Hardware Necessario: Viti M4 (lunghezza consigliata 8-12mm) e dadi a T (T-nuts) per il fissaggio dei terminali al profilo.</li></ul>Consigli per la Stampa (Print Settings)<ul><li>Materiale Consigliato: PETG (scelta ideale per flessibilità e resistenza) o PLA+ / ABS.</li><li>Altezza Strato: 0.20mm </li><li>Pareti (Walls): 3 o 4 per una massima resistenza dei perni.</li><li>Riempimento (Infill): 20-25%.</li><li>Supporti: solo se volete migliorare la resa estetica del bridge</li></ul>Istruzioni di Montaggio<ol><li>Stampa il numero di maglie necessario per la lunghezza della tua asse.</li><li>Incastra le maglie tra loro applicando una leggera pressione sui perni laterali.</li><li>Utilizza i terminali inclusi nel file per fissare l&#39;inizio e la fine della catena sul profilato di alluminio utilizzando viti M4.</li></ol>Pro Tip per la Massima Qualità: Sebbene il modello sia progettato per essere stampato senza supporti, per ottenere una finitura perfetta e fori dei perni perfettamente circolari, consiglio di abilitare i Supporti ad Albero (Tree Supports).<ul><li>Tipo: Tree (Auto)</li><li>Stile: Tree Slim (per una rimozione facile e minimo consumo di materiale)</li><li>Angolo di soglia: 30° - 35° (per supportare solo le parti critiche)</li></ul>Questo assicura che gli snodi siano fluidi fin dal primo montaggio, riducendo a zero l&#39;attrito iniziale.&nbsp;<h2>se ci sarà richiesta nei commenti potrò pensare di realizzarne altre di dimensioni diverse</h2>

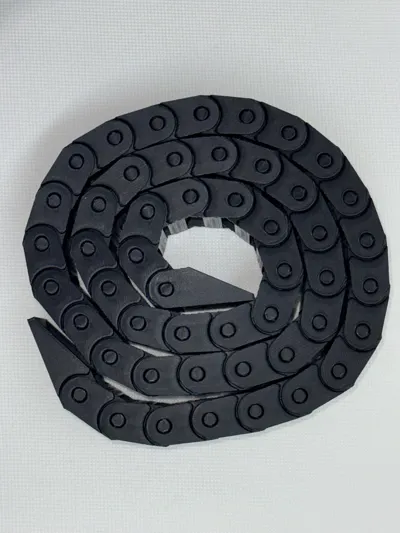

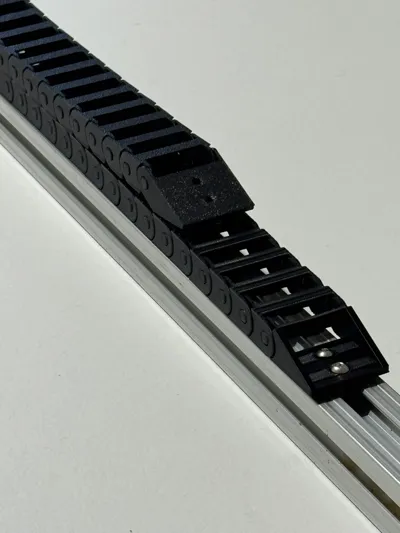

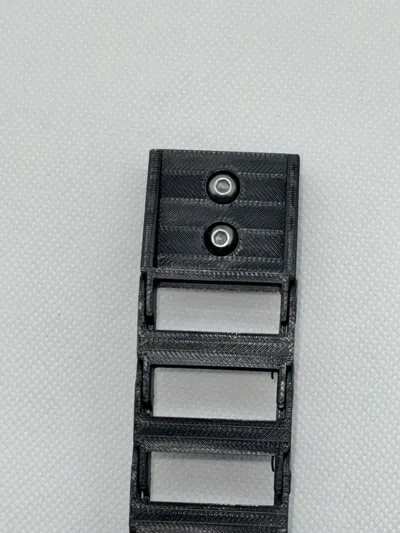

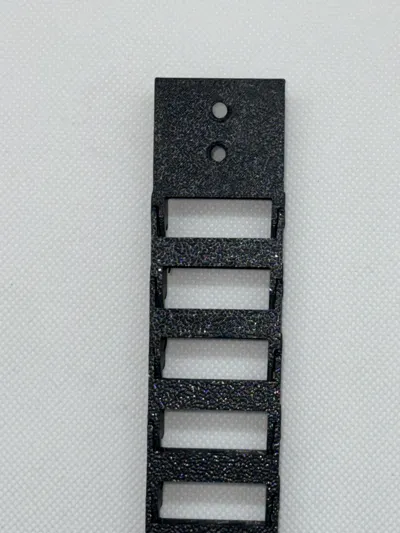

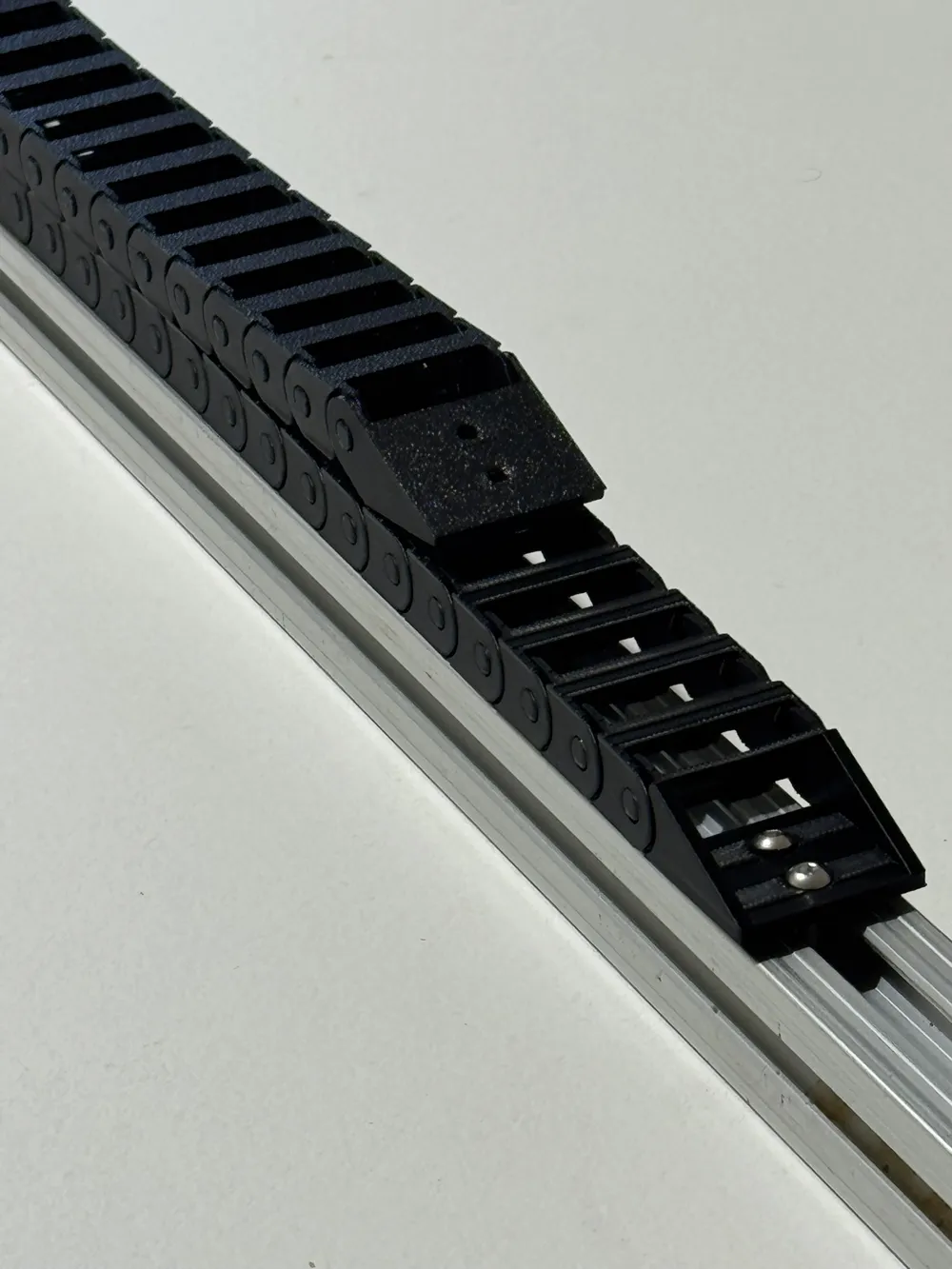

This cable drag chain is designed to offer maximum smoothness and durability on machines using 40 series aluminum profiles. Thanks to its optimized design, axial play is minimized, ensuring fluid and silent movement even at high speeds.&nbsp;Main Features:<ul><li>Support-Free Design: Fully printable without supports, saving time and material.</li><li>High Capacity: Ample internal space for cables and pneumatic tubes.</li><li>Precision: Calibrated tolerances to avoid the &#34;snake&#34; effect (low axial play).</li><li>Stability: Reinforced ends for solid attachment to the structure.</li></ul>Technical Data<ul><li>Profile Compatibility: 40 Series (4040, 2040, etc.)</li><li>Internal Dimensions: 28mm x 12.3mm</li><li>External Dimensions: 34mm x 15mm</li><li>Required Hardware: M4 screws (recommended length 8-12mm) and T-nuts for attaching the ends to the profile.</li></ul>Print Settings<ul><li>Recommended Material: PETG (ideal choice for flexibility and resistance) or PLA+ / ABS.</li><li>Layer Height: 0.20mm </li><li>Walls: 3 or 4 for maximum pin strength.</li><li>Infill: 20-25%.</li><li>Supports: only if you want to improve the aesthetic finish of the bridge</li></ul>Assembly Instructions<ol><li>Print the number of links required for the length of your axis.</li><li>Interlock the links by applying light pressure on the side pins.</li><li>Use the ends included in the file to secure the beginning and end of the chain to the aluminum profile using M4 screws.</li></ol>Pro Tip for Maximum Quality: Although the model is designed to be printed without supports, to achieve a perfect finish and perfectly circular pinholes, I recommend enabling Tree Supports.<ul><li>Type: Tree (Auto)</li><li>Style: Tree Slim (for easy removal and minimal material consumption)</li><li>Threshold angle: 30° - 35° (to support only critical parts)</li></ul>This ensures that the joints are fluid from the first assembly, reducing initial friction to zero.&nbsp;<h2>if there is a request in the comments I can consider making others of different sizes</h2>

Print Profile(6)

Description

if there is a request in the comments I can consider making others of different sizes
