0.2mm layer, 2 walls, 15% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<h2>📐 Einstellwerkzeug für die Tischkreissäge (Messuhr-Halter)</h2>Dieses Einstellwerkzeug ermöglicht eine präzise Justierung der Tischkreissäge mithilfe einer Messuhr. Damit lässt sich zuverlässig prüfen,<ul><li>ob das Sägeblatt parallel zur Nut ausgerichtet ist</li><li>und ob der Parallelanschlag minimal geöffnet eingestellt ist, um ein Verkanten des Werkstücks zu vermeiden.</li></ul>Gerade bei feinen Schnitten oder wiederholgenauen Arbeiten ist eine saubere Parallelität entscheidend für Sicherheit und Schnittqualität.<h2>🔧 Kompatibilität / Nutstein</h2>Der mitgelieferte Nutstein ist speziell für die Scheppach HS105 ausgelegt.👉 Wenn ihr mir die exakten Abmessungen eurer Tischnut mitteilt, kann ich gerne ein separates Druckprofil bzw. einen angepassten Nutstein bereitstellen.<h2>⏱ Messuhr</h2>Ich habe eine passende Messuhr günstig auf einem Flohmarkt gefunden. Grundsätzlich können aber alle handelsüblichen Messuhren verwendet werden, solange folgende Maße eingehalten werden:<ul><li>Durchmesser: 52 mm</li><li>Fühlerdurchmesser: 8 mm</li></ul><h2>🧩 Materialliste</h2>Benötigte Hardware:<ul><li>Heat Insert M3 4×5 – Halterung Messuhr</li><li>Schraube M3×12 – Halterung Messuhr</li><li>Sechskantschraube M5×28 – Verbindung Nutstein ↔ Slider</li><li>M5 Mutter – Verbindung Nutstein ↔ Slider</li></ul><h2>🔗 Verbindung Nutstein ↔ Slider</h2>Für die Verbindung habe ich bewusst auf ein bewährtes Modell zurückgegriffen:➡️ Modell von Steff.Chris 👉 <a target="_blank" rel="noopener noreferrer ugc" href="https://makerworld.com/en/models/791858-m3-m10-nuts-knurled-wing-star#profileId-730398">(LINK)</a>

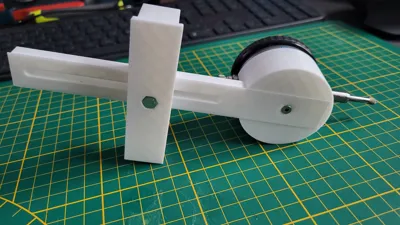

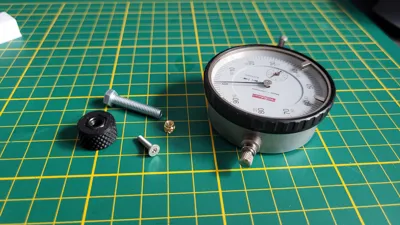

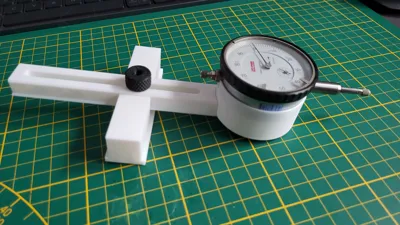

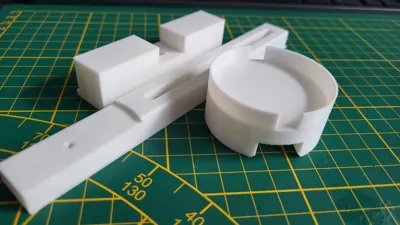

<h2>📐 Table Saw Adjustment Tool (Dial Indicator Holder)</h2>This adjustment tool allows for precise adjustment of the table saw using a dial indicator. This reliably checks,<ul><li>whether the saw blade is aligned parallel to the miter slot</li><li>and whether the fence is set to be minimally open to prevent the workpiece from binding.</li></ul>Especially for fine cuts or repetitive work, precise parallelism is crucial for safety and cut quality.<h2>🔧 Compatibility / Miter Slot Slider</h2>The included miter slot slider is specifically designed for the Scheppach HS105.👉 If you provide me with the exact dimensions of your table slot, I can gladly provide a separate print profile or an adapted miter slot slider.<h2>⏱ Dial Indicator</h2>I found a suitable dial indicator cheaply at a flea market. However, all standard dial indicators can generally be used, provided the following dimensions are observed:<ul><li>Diameter: 52 mm</li><li>Stem Diameter: 8 mm</li></ul><h2>🧩 Materials List</h2>Required hardware kit:<ul><li>Heat Insert M3 4×5 – Dial Indicator Holder</li><li>Screw M3×12 – Dial Indicator Holder</li><li>Hex Head Bolt M5×28 – Miter Slot Slider ↔ Slider Connection</li><li>M5 Nut – Miter Slot Slider ↔ Slider Connection</li></ul><h2>🔗 Miter Slot Slider ↔ Slider Connection</h2>For the connection, I consciously used a proven model:➡️ Model by Steff.Chris 👉 <a target="_blank" rel="noopener noreferrer ugc" href="https://makerworld.com/en/models/791858-m3-m10-nuts-knurled-wing-star#profileId-730398">(LINK)</a>

Table Saw Adjustment Tool

ASIA

Print Profile(1)

Description

📐 Table Saw Adjustment Tool (Dial Indicator Holder)

🔧 Compatibility / Miter Slot Slider

⏱ Dial Indicator

🧩 Materials List

🔗 Miter Slot Slider ↔ Slider Connection
