<h3>Druckprofil für das Smartwatch-Gehäuse (ESP32-C3 Zero)</h3>Dieses Druckprofil ist speziell für das Gehäuse meiner selbstgebauten Smartwatch optimiert, das mit dem ESP32-C3 Zero Board kompatibel ist. Es basiert auf meinen Tests und Empfehlungen, um eine hohe Präzision und eine saubere Oberfläche zu erzielen. Das Profil ist für Bambu Studio oder ähnliche Slicer-Software gedacht und unterstützt zwei Größen: Erwachsene (Armband ca. 22 cm) und Jugendliche (Armband ca. 20 cm).<h4>Empfohlene Druckeinstellungen:</h4><ul><li>Filament: PLA oder PETG (für bessere Haltbarkeit und Flexibilität empfehle ich PETG, besonders für das Armband).</li><li>Düsengröße: 0,2 mm (für maximale Detailgenauigkeit; eine 0,4 mm Düse ist alternativ möglich, aber die Oberfläche wird dann etwas rauer).</li><li>Layerhöhe: 0,12–0,16 mm (0,12 mm für die beste Qualität, 0,16 mm für schnellere Druckzeiten).</li><li>Infill: Mindestens 20 % (Gyroid oder Cubic für eine gute Balance zwischen Stabilität und Materialverbrauch; erhöht auf 30–40 % für mehr Robustheit).</li><li>Wände: 3–4 Perimeter (für Stabilität des Gehäuses).</li><li>Top/Bottom Layers: 4–5 Schichten (für eine glatte Oberfläche).</li><li>Druckgeschwindigkeit: 50–80 mm/s (langsamer für feine Details wie das Logo und die Gewindeeinsätze).</li><li>Bett-Temperatur: 60 °C für PLA, 80 °C für PETG.</li><li>Düsen-Temperatur: 200–210 °C für PLA, 230–240 °C für PETG.</li><li>Supports: Nur wo notwendig (z. B. für Überhänge am Armband); Tree-Supports empfohlen, um Spuren zu minimieren.</li><li>Druckzeit (geschätzt): Ca. 2–3 Stunden pro Gehäuse, abhängig von der Größe und Einstellungen.</li></ul><h4>Zusätzliche Tipps für den Druck:</h4><ul><li>Logo integrieren: Bitte druckt das Modell immer mit dem integrierten Logo – das ist ein Muss, um das Design authentisch zu halten. Es macht das Gehäuse nicht nur schöner, sondern unterstreicht auch den DIY-Charakter des Projekts.</li><li>Nachbearbeitung: Die Messing-Gewindeeinsätze (Heat Inserts) können nach dem Druck mit einem Lötkolben vorsichtig eingeschmolzen werden. Achte auf eine sanfte Erwärmung, um Verformungen zu vermeiden.</li><li>Kompatible Komponenten: Dieses Profil ist abgestimmt auf das ESP32-C3 Zero Board, ein rundes TFT-Display, TP4056 Lademodul, 500 mAh Li-Ion Akku, Buzzer, Taster und Schalter.</li></ul>

<h3>Print Profile for the Smartwatch Case (ESP32-C3 Zero)</h3>This print profile is specially optimized for the case of my self-built smartwatch, compatible with the ESP32-C3 Zero Board. It is based on my tests and recommendations to achieve high precision and a clean surface. The profile is intended for Bambu Studio or similar slicer software and supports two sizes: Adults (wristband approx. 22 cm) and Teenagers (wristband approx. 20 cm).<h4>Recommended Print Settings:</h4><ul><li>Filament: PLA or PETG (for better durability and flexibility, I recommend PETG, especially for the wristband).</li><li>Nozzle Size: 0.2 mm (for maximum detail accuracy; a 0.4 mm nozzle is an alternative, but the surface will then be somewhat rougher).</li><li>Layer Height: 0.12–0.16 mm (0.12 mm for the best quality, 0.16 mm for faster print times).</li><li>Infill: At least 20% (Gyroid or Cubic for a good balance between stability and material consumption; increased to 30–40% for more robustness).</li><li>Walls: 3–4 perimeter (for case stability).</li><li>Top/Bottom Layers: 4–5 layers (for a smooth surface).</li><li>Print Speed: 50–80 mm/s (slower for fine details such as the logo and threaded inserts).</li><li>Bed Temperature: 60 °C for PLA, 80 °C for PETG.</li><li>Nozzle Temperature: 200–210 °C for PLA, 230–240 °C for PETG.</li><li>Supports: Only where necessary (e.g., for overhangs on the wristband); Tree supports recommended to minimize marks.</li><li>Print Time (estimated): Approx. 2–3 hours per case, depending on size and settings.</li></ul><h4>Additional Printing Tips:</h4><ul><li>Integrate Logo: Please always print the model with the integrated logo – this is a must to keep the design authentic. It not only makes the case more beautiful but also highlights the DIY character of the project.</li><li>Post-processing: The brass threaded inserts (Heat Inserts) can be carefully melted in with a soldering iron after printing. Ensure gentle heating to avoid deformation.</li><li>Compatible Components: This profile is tailored to the ESP32-C3 Zero Board, a round TFT display, TP4056 charging module, 500 mAh Li-Ion battery, buzzer, buttons, and switches.</li></ul>

0.2mm nozzle, 0.1mm layer, 4 walls, 15% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

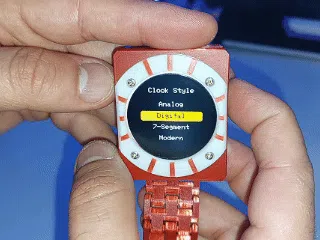

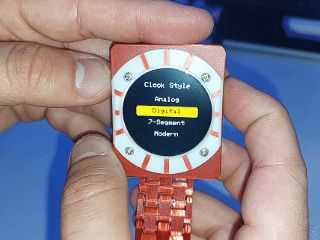

Dieses 3D-Modell ist das Gehäuse für meine selbstgebaute Smartwatch mit ESP32-C3 Zero. Das Design ist in zwei verschiedenen Größen verfügbar:<ul><li>👨🦱 Erwachsene: Armbandlänge ca. 22 cm</li><li>🧒 Jugendliche: Armbandlänge ca. 20 cm</li></ul>Das Gehäuse wurde mit einer 0,2 mm Düse gedruckt, um eine besonders saubere und präzise Oberfläche zu erhalten. Ich empfehle den Druck mit PLA oder PETG, 0,12–0,16 mm Layerhöhe und mindestens 20 % Infill.🧩 Passend für:<ul><li>ESP32-C3 Zero Board</li><li>Rundes TFT-Display</li><li>TP4056 Lademodul</li><li>500 mAh Li-Ion Akku</li><li>Buzzer, Taster, Schalter und Messing-Gewindeeinsätze (Heat Inserts)</li></ul>💡 Tipp: Die Messing-Gewindeeinsätze können mit einem Lötkolben vorsichtig ins Gehäuse eingeschmolzen werden.📦 Projektlinks: 👉 Code &amp; Firmware (GitHub): <a target="_blank" rel="noopener noreferrer ugc" href="https://gist.github.com/HDRobotica/d6c80a5fb3467870a4d555c07b1d6fce">Code</a>👉 YouTube-Bauanleitung: <figure class="media"><oembed url="https://youtu.be/8OjwSIRsiQs"></oembed></figure>&nbsp;&nbsp;Dieses Design ist Teil meines DIY Smartwatch Projekts mit vielen Funktionen wie Wetteranzeige, Weltuhr, Spielen, Akkuanzeige und Smart-Home-Steuerung.Zusätzliche Hinweise zum Druck und zur Nutzung: Ich bitte euch höflich, das Modell immer mit dem integrierten Logo zu drucken – das ist ein Muss, um das Design so zu erhalten, wie es gedacht ist. Ich empfehle es euch auch wärmstens, da es das Gehäuse optisch schöner und authentischer macht. Für den privaten Gebrauch ist die Nutzung natürlich erlaubt und willkommen. Kommerzielle Nutzung ist jedoch leider nicht gestattet, um die Integrität des Projekts zu wahren. Bitte gebt die Dateien nicht weiter; stattdessen könnt ihr gerne auf meinen Makerworld-Eintrag oder meine Links verweisen. Wenn ihr das Projekt auf YouTube oder in Social Media teilt, ist das absolut in Ordnung – ich freue mich sogar darüber! – aber verlinkt mich bitte dabei, damit andere den Ursprung finden können. Vielen Dank für euer Verständnis und eure Unterstützung! 😊

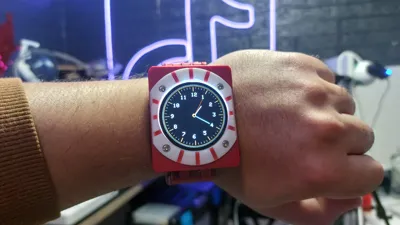

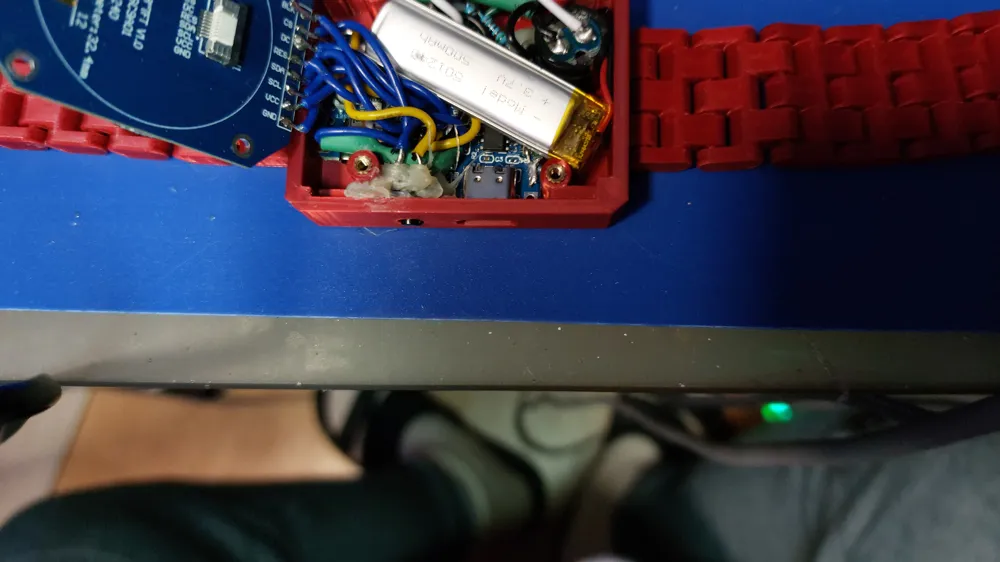

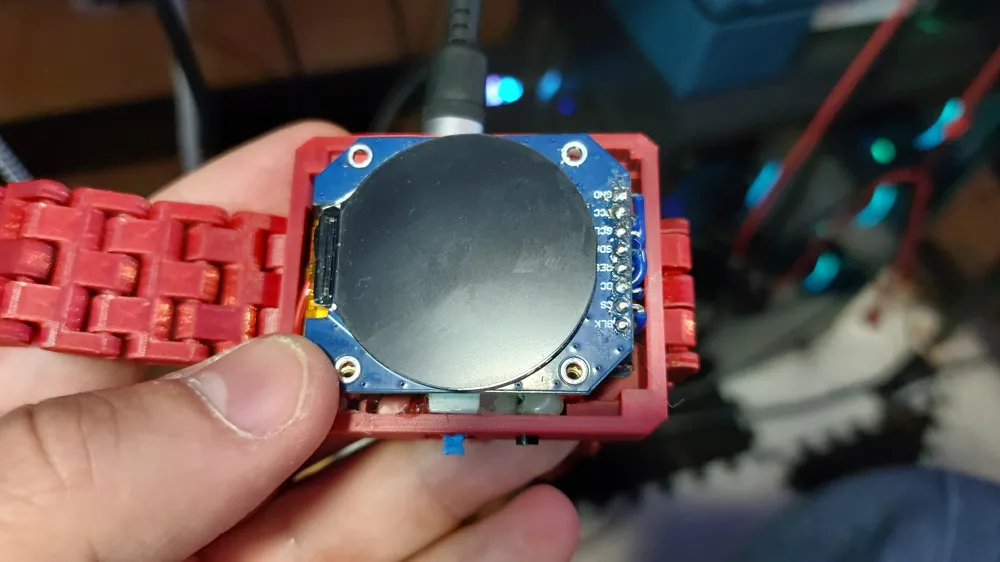

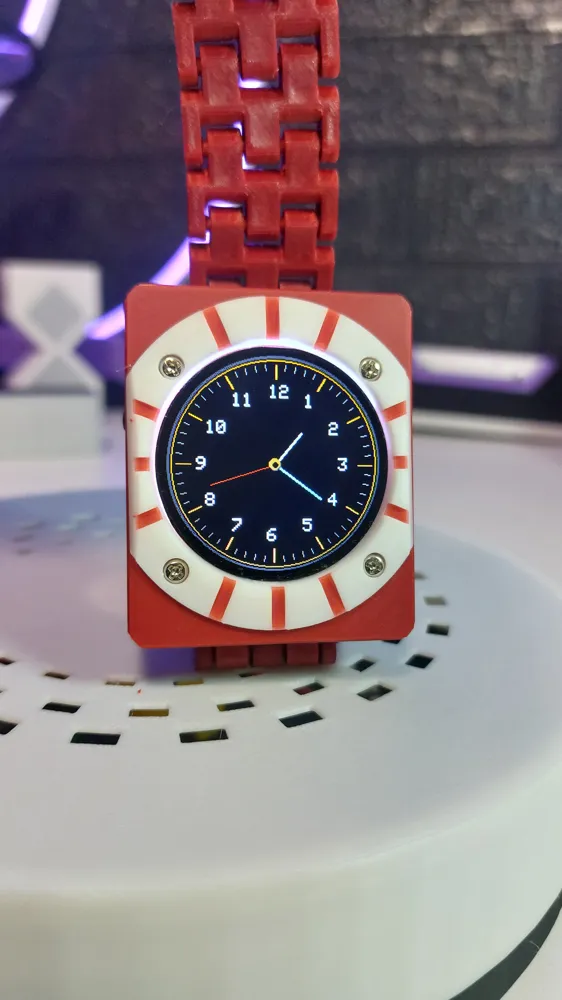

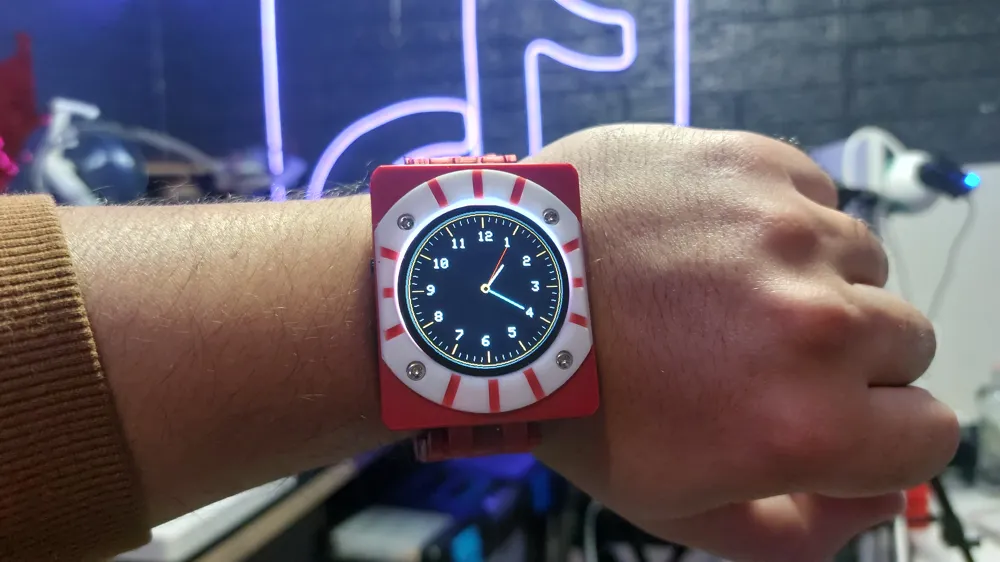

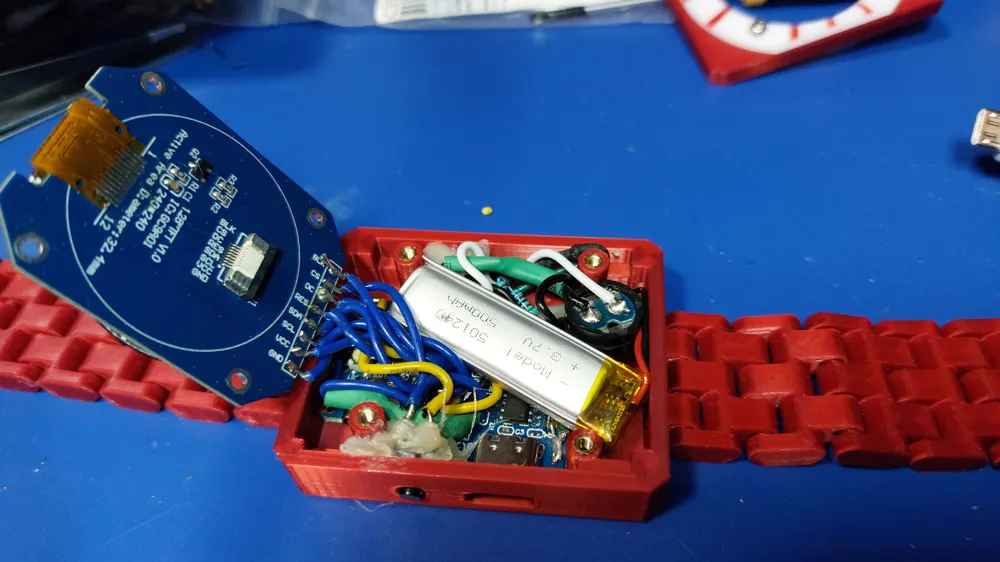

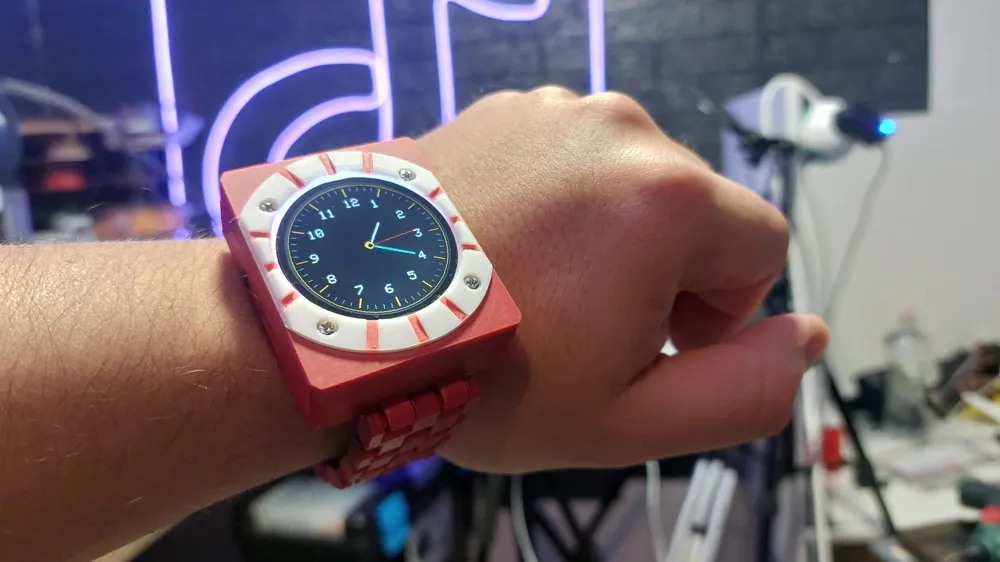

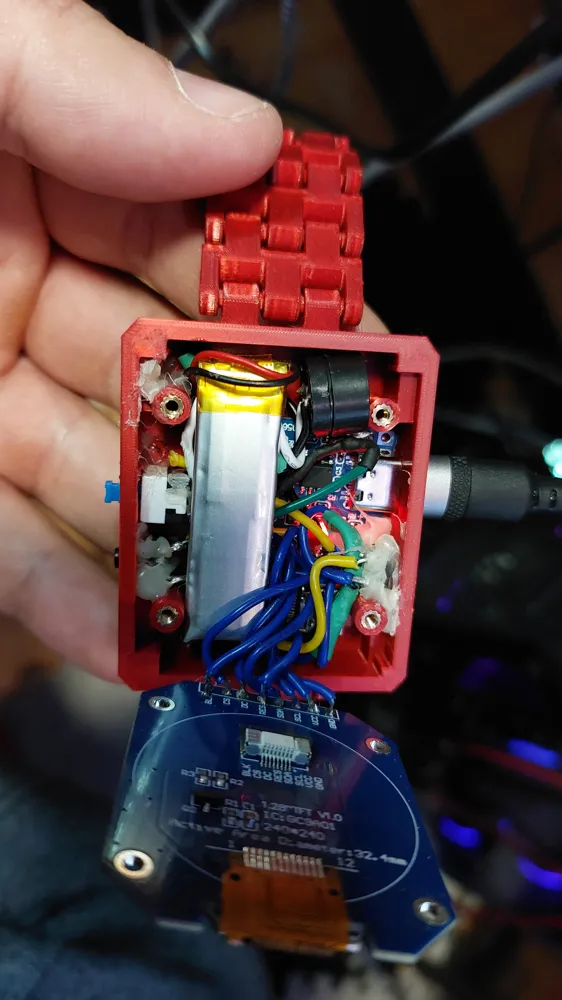

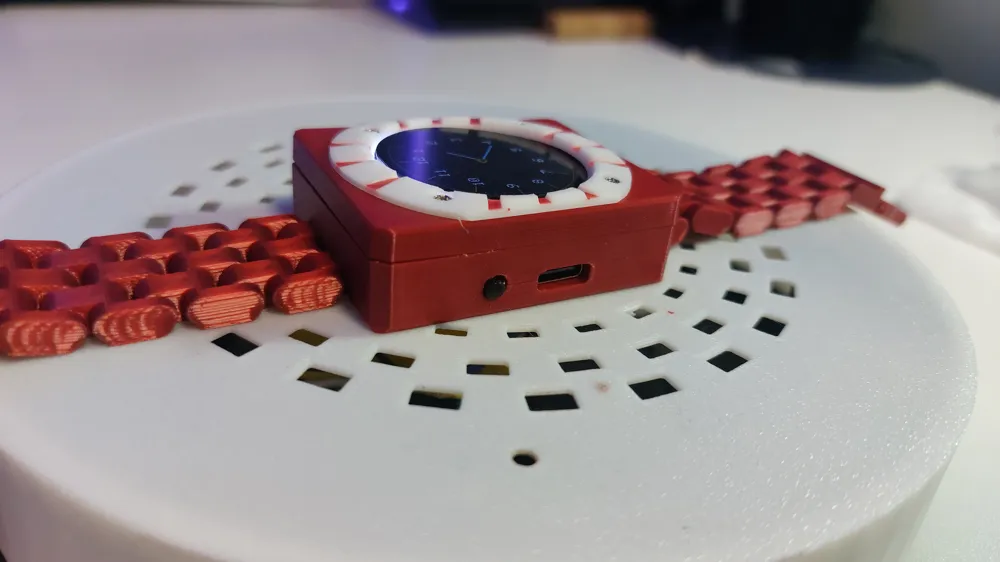

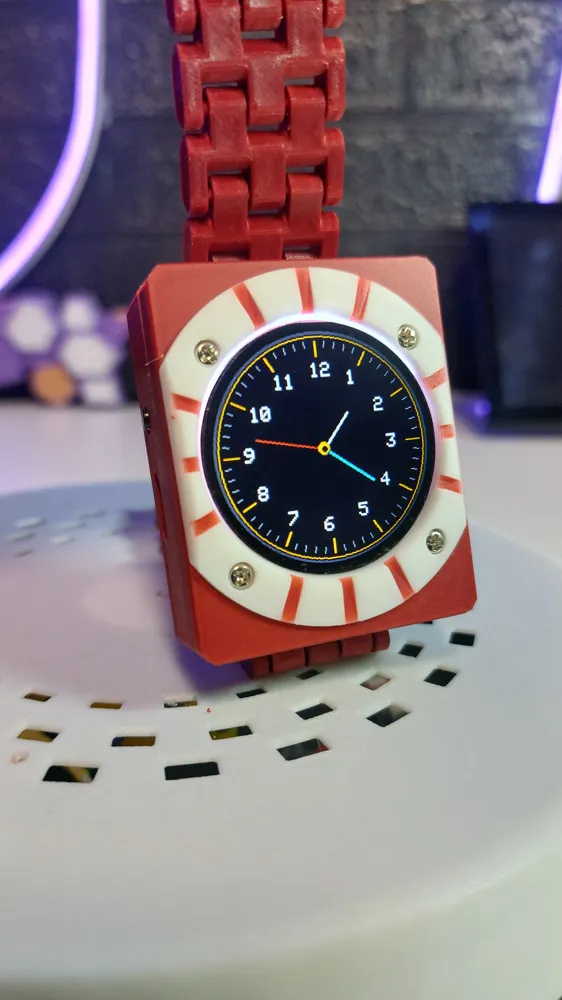

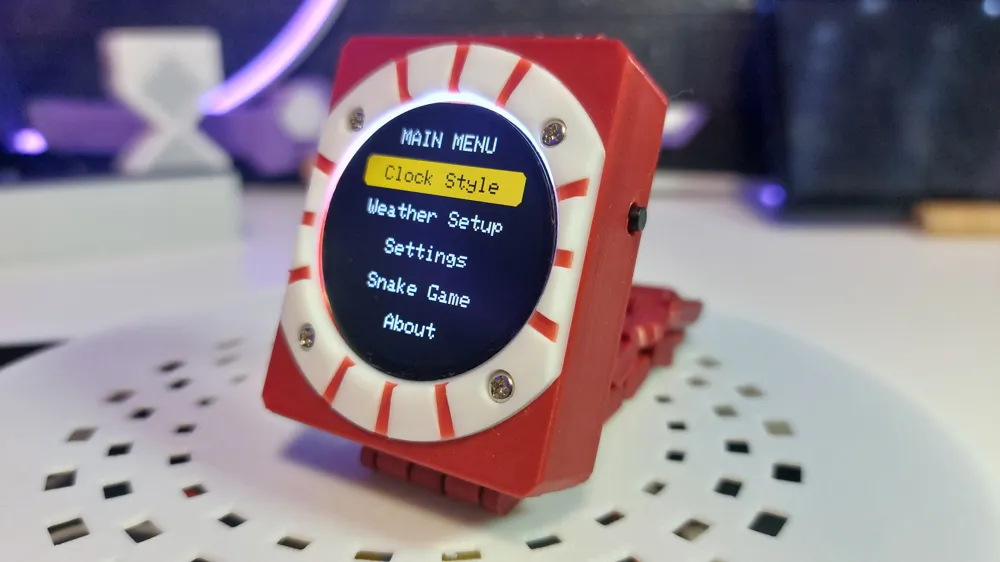

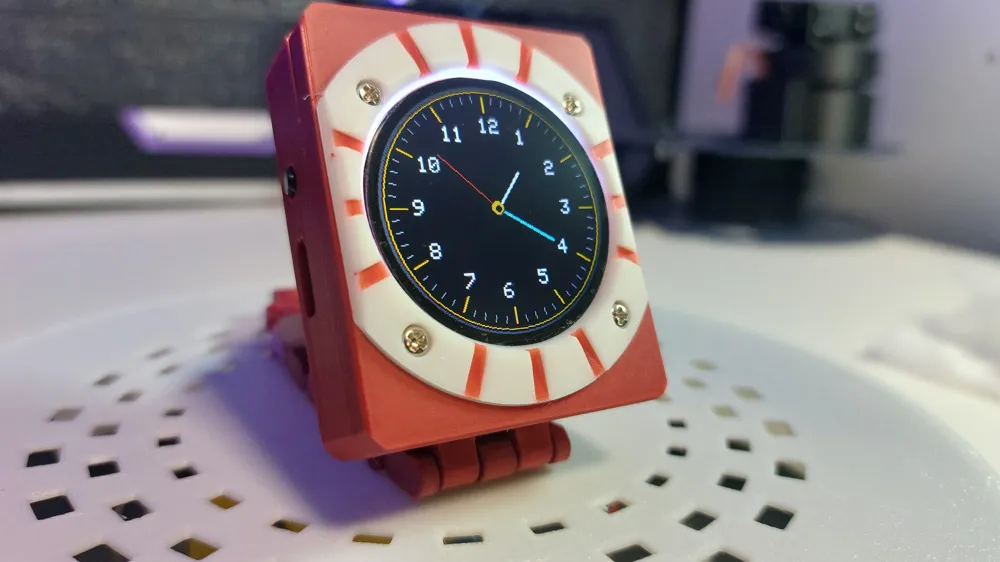

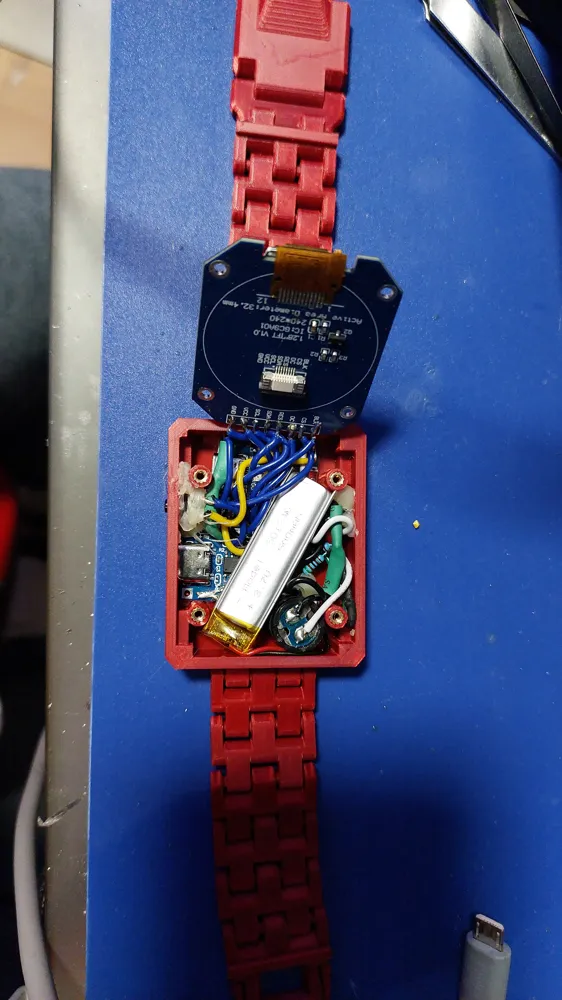

This 3D model is the case for my self-built smartwatch with ESP32-C3 Zero. The design is available in two different sizes:<ul><li>👨🦱 Adults: Wristband length approx. 22 cm</li><li>🧒 Teenagers: Wristband length approx. 20 cm</li></ul>The case was printed with a 0.2 mm nozzle to achieve a particularly clean and precise surface. I recommend printing with PLA or PETG, 0.12–0.16 mm layer height, and at least 20% infill.🧩 Suitable for:<ul><li>ESP32-C3 Zero Board</li><li>Round TFT display</li><li>TP4056 charging module</li><li>500 mAh Li-Ion battery</li><li>Buzzer, buttons, switches, and brass threaded inserts (Heat Inserts)</li></ul>💡 Tip: The brass threaded inserts can be carefully melted into the case with a soldering iron.📦 Project links: 👉 Code &amp; Firmware (GitHub): <a target="_blank" rel="noopener noreferrer ugc" href="https://gist.github.com/HDRobotica/d6c80a5fb3467870a4d555c07b1d6fce">Code</a>👉 YouTube build instructions: <figure class="media"><oembed url="https://youtu.be/8OjwSIRsiQs"></oembed></figure>&nbsp;&nbsp;This design is part of my DIY Smartwatch Project with many functions such as weather display, world clock, games, battery display, and smart home control.Additional notes on printing and usage: I kindly ask you to always print the model with the integrated logo – this is a must to preserve the design as intended. I also highly recommend it, as it makes the case visually more beautiful and authentic. For private use, usage is of course permitted and welcome. Commercial use, however, is unfortunately not allowed to maintain the integrity of the project. Please do not share the files; instead, feel free to refer to my Makerworld entry or my links. If you share the project on YouTube or social media, that's absolutely fine – I'm even happy about it! – but please link me so others can find the origin. Thank you for your understanding and support! 😊

ESP32-C3 Zero Smartwatch Case (2 Sizes)
