Moscitto



<p>Schichthöhe erste Schicht 0,1 mm<br>2 Platten am H2D für 3 Lüfter mit enden verbindern usw.</p>

<p>First layer height 0.1 mm<br>2 plates on the H2D for 3 fans with end connectors etc</p>

0.2mm layer, 2 walls, 15% infill, ground 0,1mm

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<div><h1 class="thing-component-header summary summary">Summary</h1><div><p>Heizungsbooster fördert den Wärmeaustausch beim Plattenheizkörper.<br>Die kalte Luft am Fussboden wird durch die Lüfter angesaugt und mittels des 90° Bogens hinter dem Heizkörper nach oben gefördert. Sie tritt oberhalb des Heizkörpers erwärmt wieder aus. Die Thermik hinter dem Heizkörper wird somit unterstützt.</p><p>Diese Version wird mit 3x 120mm PC Lüftern betrieben. Die Anzahl kann beliebig erweitert werden, Das gesammte Teil besteht aus den 2 Endstücken mit dem verschiebbaren Standfuss um es an die Heizkörperhöhe anzupassen, minimale Höhe liegt bei bei 120mm maximal 165mm, der Standfuß kann bei Bedarf im Slicer skaliert werden</p><p>Der Standfuss ist nur einmal vorhanden und muss im Slicer gespiegelt ausgedruckt werden.2x M5x25 Sechskantschraube für die Befestigung  vom Standfuss in der Führungsnut.  </p><p>Angewendet wird der Booster in Zusammnhang mit 12v Thermostat Bausatz W1209 bei Amazon erhältlich, Gehäuse wird selber gedruckt, Dateien bei Thingiverse. Sensor an der Heizung befestigt und die Lüfter schalten sich an wenn sich die Heizung anschaltet.<br>Gerät ist extrem leise da </p><ol><li>große Lüfter mit bei gleicher Leistung wesentlich geringerer    Drehzahl</li><li>Lüfter sind nicht mit dem Heizkörper verbunden, dadurch keine Schwingungsübertragung</li></ol></div></div>

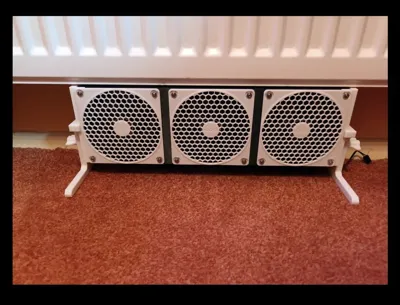

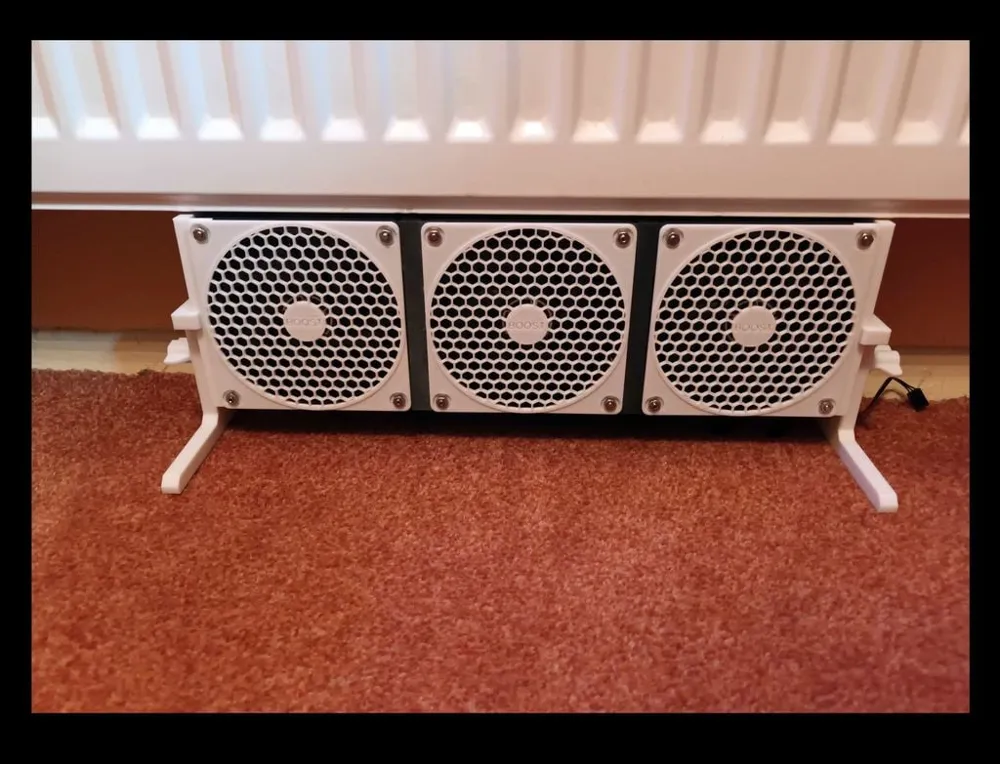

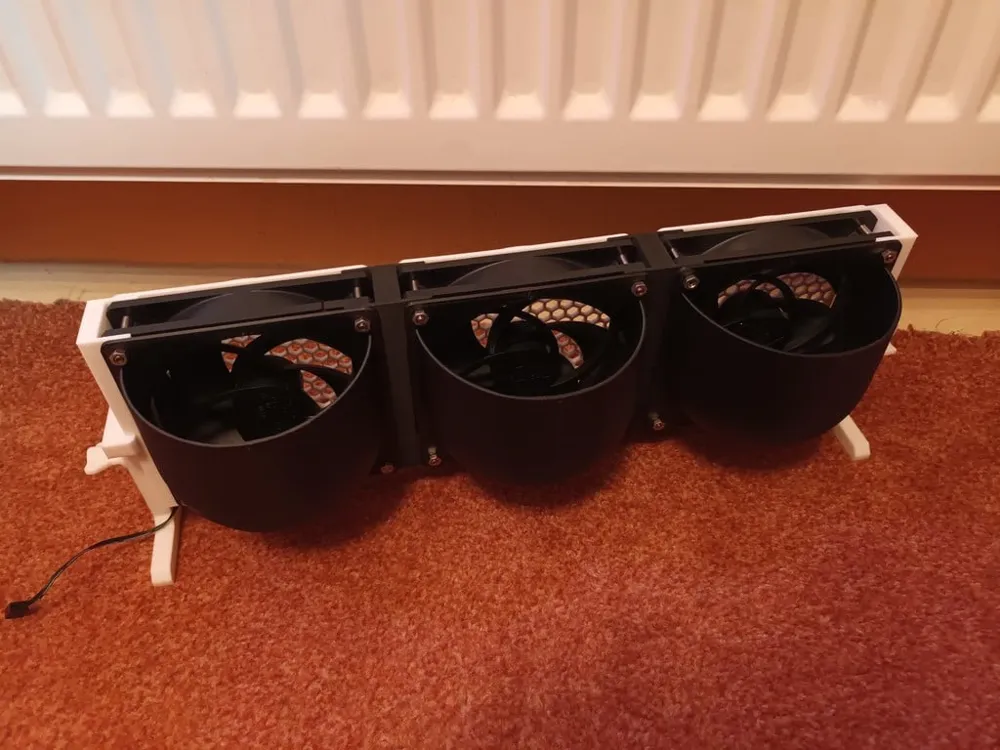

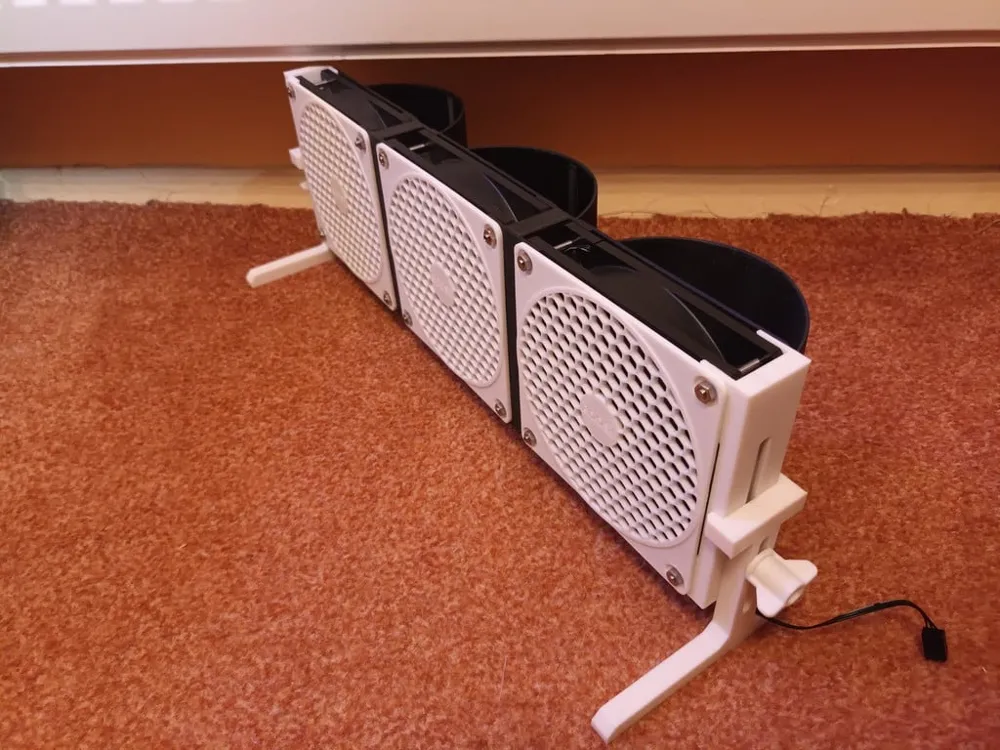

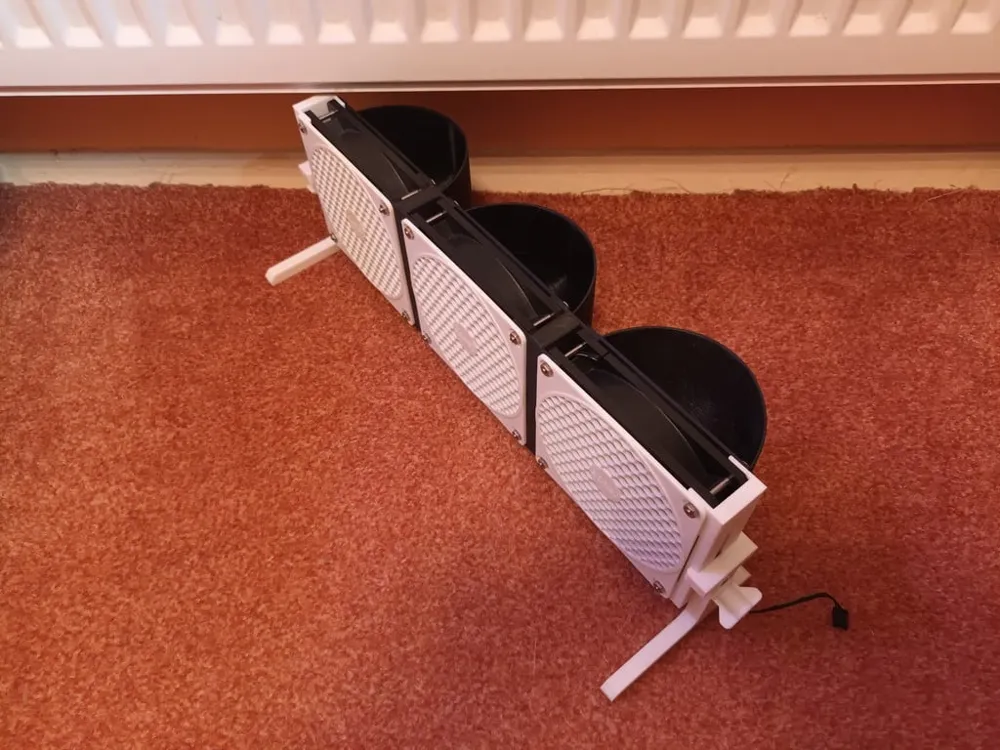

<div><h1 class="thing-component-header summary summary">Summary</h1><div><p>The heating booster promotes heat exchange for panel radiators.<br>Cold air at floor level is drawn in by the fans and directed upwards behind the radiator using the 90° bend. It exits warmed above the radiator. This supports the thermals behind the radiator.</p><p>This version is operated with 3x 120mm PC fans. The number can be extended as desired. The entire part consists of 2 end pieces with a movable stand to adapt it to the radiator height, minimum height is 120mm, maximum 165mm, the stand can be scaled in the slicer if necessary</p><p>The stand is only present once and must be printed mirrored in the slicer. 2x M5x25 hex screws for attaching the stand in the guide groove.</p><p>The booster is used in conjunction with a 12v thermostat kit W1209 available on Amazon, the housing is self-printed, files on Thingiverse. A sensor is attached to the heating and the fans switch on when the heating turns on.<br>The device is extremely quiet because </p><ol><li>large fans with significantly lower speed at the same power</li><li>fans are not connected to the radiator, thus no vibration transmission</li></ol></div></div>
