<h2>DIY Aktivkohlefilter</h2><ul><li>🔄 Modular &amp; erweiterbar: Stecksystem erlaubt beliebige Konfigurationen</li><li>📏 Filteranschluss: 100 / 125 mm Durchmesser</li><li>🧱 Filterschicht: 40 mm dick für optimale Leistung</li><li>🟤 Pelletgröße: geeignet für 3–4 mm Aktivkohlepellets</li><li>🧪 Füllmenge: ca. 5 Liter Aktivkohle pro Behälter</li><li>➕ Erweiterung: Mittelteile können beliebig ergänzt werden</li><li>🔩 Alternative Nutzung: auch nur „Bottom“ mit “100  / 125 / 150 mm Verbinder” möglich </li><li>🪝 Montage: Einhängeschlaufen zum Aufhängen an jedem Teil vorhanden<h3>Zusammenbau</h3></li></ul><ol><li>🧱 Module stapeln: Gewünschte Konfiguration aufeinander setzen</li><li>🔄 Drehen &amp; Ausrichten: jeweils oberes Stück im Uhrzeigersinn drehen, bis Schraublöcher passen</li><li>🟤 Pellets einfüllen: Gleichmäßig verteilen, bevor der Verbinder eingesetzt wird</li><li>🔩 Verschrauben:<ol><li>Standard: 1x M4x20 mm Schraube reicht meist aus</li><li>Sicher: Alle 5 Schrauben pro Einheit verwenden</li></ol></li><li>🧵 Filtermatte außen anbringen: Schützt vor grobem Schmutz</li><li> Rohrlüfter anschließen: sauber reine Luft genießen </li></ol><boostme><boosttitle>Boost Me</boosttitle><boostcontent>wenn dir mein Design gefällt würde ich mich sehr über ein Like oder Boost freuen :)</boostcontent></boostme>&nbsp;

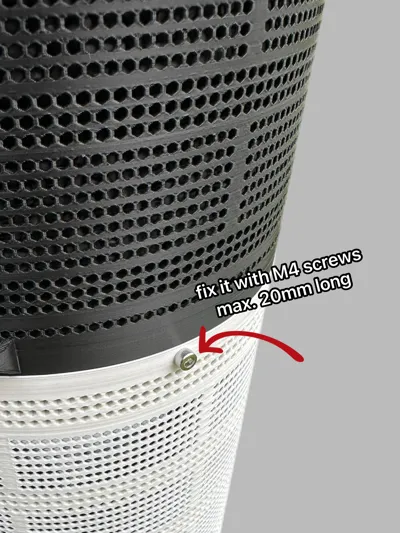

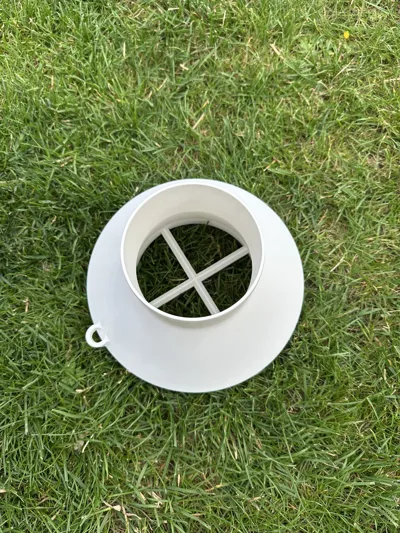

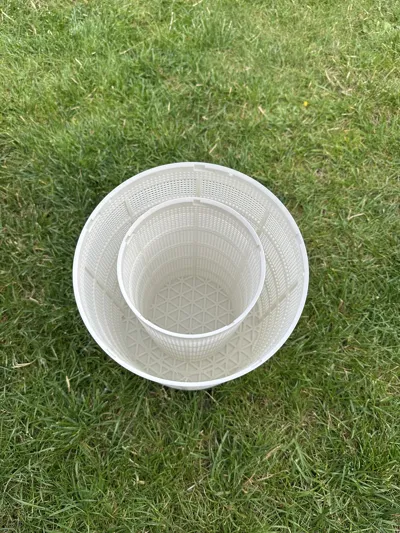

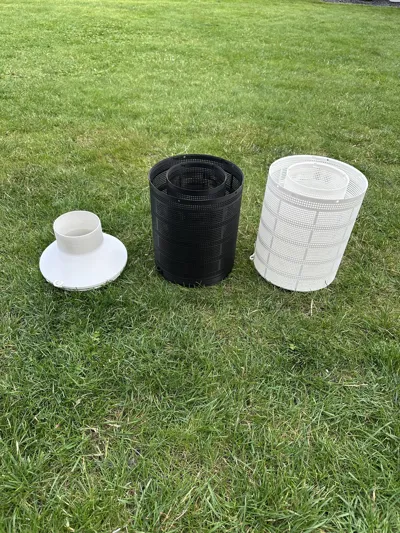

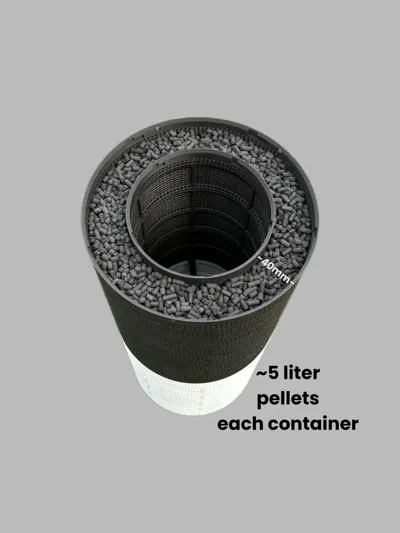

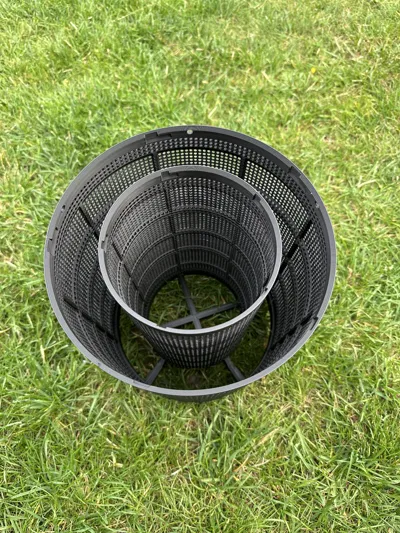

<h2>DIY Activated Carbon Filter</h2><ul><li>🔄 **Modular &amp; expandable**: Plug-in system allows any configuration</li><li>📏 **Filter connection**: 100 / 125 mm diameter</li><li>🧱 **Filter layer**: 40 mm thick for optimal performance</li><li>🟤 **Pellet size**: suitable for 3–4 mm activated carbon pellets</li><li>🧪 **Filling quantity**: approx 5 liters of activated carbon per container</li><li>➕ **Extension**: Middle parts can be added as desired</li><li>🔩 **Alternative use**: also possible with only "Bottom" and "100 / 125 / 150 mm connector" </li><li>🪝 **Assembly**: Hanging loops available on each part for suspension<h3>Assembly</h3></li></ul><ol><li>🧱 **Stack modules**: Place the desired configuration on top of each other</li><li>🔄 **Rotate &amp; align**: rotate each upper piece clockwise until screw holes match</li><li>🟤 **Fill pellets**: Distribute evenly before inserting the connector</li><li>🔩 **Screw together**:<ol><li>Standard: 1x M4x20 mm screw is usually sufficient</li><li>Secure: Use all 5 screws per unit</li></ol></li><li>🧵 **Attach filter mat externally**: Protects against coarse dirt</li><li> **Connect duct fan**: enjoy clean fresh air </li></ol><boostme><boosttitle>Boost Me</boosttitle><boostcontent>if you like my design, I would be very happy about a like or boost :)</boostcontent></boostme>&nbsp;

Active Carbon Filter DIY

ASIA

Print Profile(2)

Description

DIY Activated Carbon Filter

Assembly
