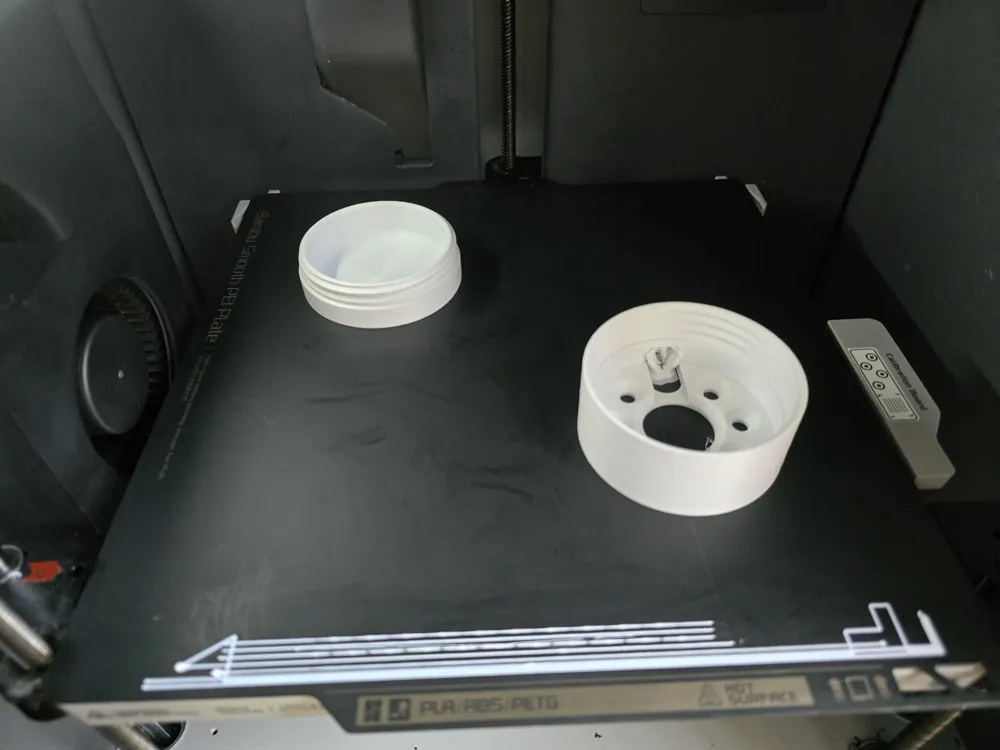

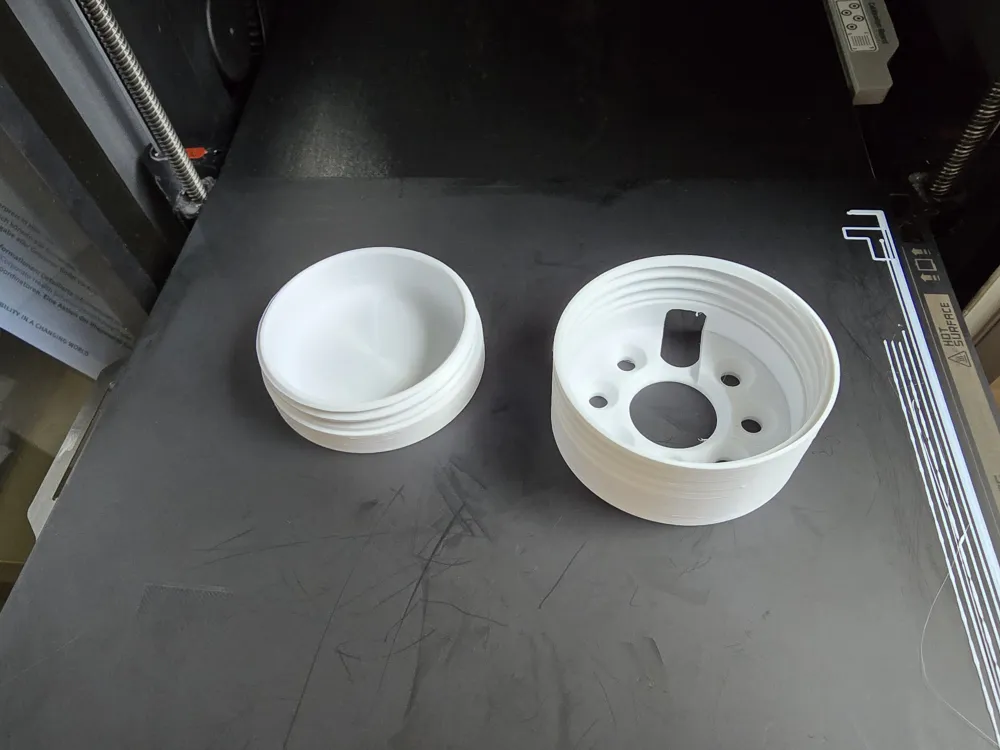

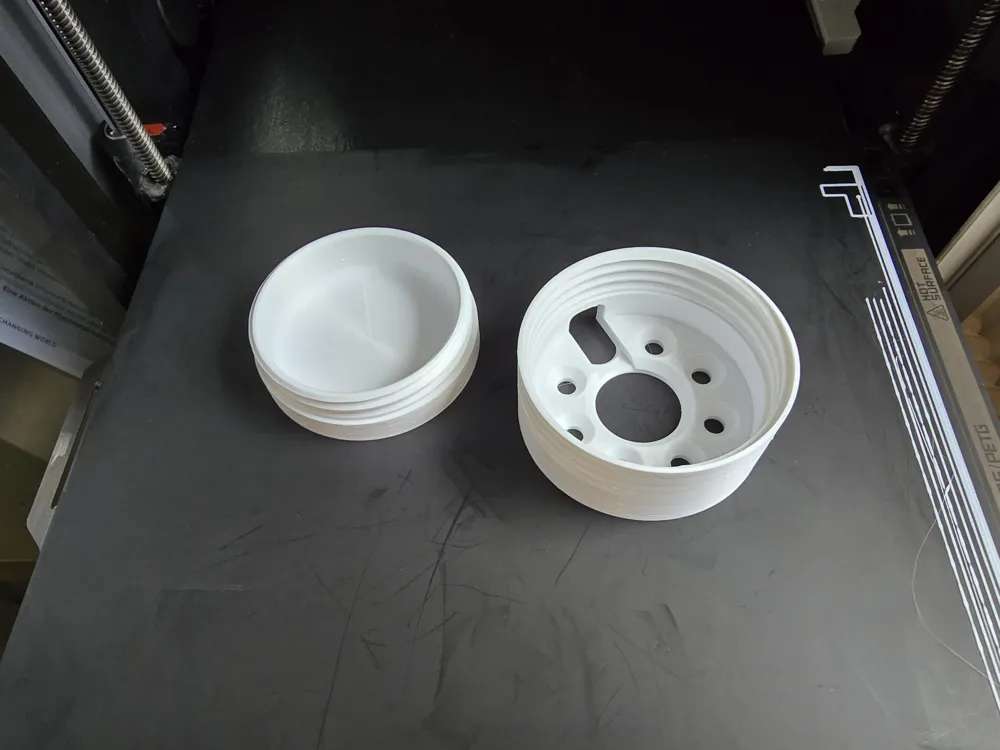

PLA mit 0.12mm Schichthöhe und eingezeichneten Support. Supportstruktur ist erforderlich, sollte aber nicht bei jedem Überhang verwendet werden, da hier auch gewinde gedruckt wird und das Gewinde muss ohne Stützstruktur gedruckt werden. Die Stützstruktur ist nur für den seitlichen Durchgang das Kabels. Entsprechend wurde hier die Stützstruktur nur am seitlichen Durchgang platziert. Die Druckreihenfolge ist hier nicht die Schichtweise, sondern die Objektweise. Der Drucker druckt also erst die Dose und danach den Deckel, aber beides auf einer gemeinsamen Platte.

PLA with 0.12mm layer height and drawn-in support. Support structure is required, but should not be used on every overhang, as threads are also printed here and the thread must be printed without a support structure. The support structure is only for the side passage of the cable. Accordingly, the support structure was placed only at the side passage here. The print order here is not layer by layer, but object by object. So the printer first prints the box and then the lid, but both on a common plate.

0.12mm layer, 3 walls, 25% infill

WhatsApp Image 2026-05-08 at 15.20.49.jpeg

WhatsApp Image 2026-05-08 at 15.27.06.jpeg

<h2>Deutsch</h2>Gedruckt mit einer 0,4 mm Düse bei 0,12 mm Schichthöhe. Das Profil nutzt 3 Wandlinien und 20 % Geradlinig-Füllung für eine gute Kombination aus Stabilität, Druckzeit und Materialverbrauch.Die Außenseiten von Deckel und Gehäuse wurden gezielt mit Fuzzy Skin versehen, um eine leicht strukturierte Oberfläche zu erzeugen. Dabei wurde bewusst darauf geachtet, dass weder die Gewinde noch die Innenflächen vom Fuzzy Skin betroffen sind, damit der Deckel sauber verschraubbar bleibt.Für den Druck wurden Modifier verwendet, um den Fuzzy Skin ausschließlich auf die sichtbaren Außenflächen zu begrenzen.Gedruckt wurden gleichzeitig:<ul><li>3 komplette Abzweigdosen</li><li>jeweils bestehend aus Gehäuse und Schraubdeckel</li></ul>Druckdaten:<ul><li>Gesamtdruckzeit: ca. 5 h 34 min</li><li>Modell-Druckzeit: ca. 5 h 26 min</li><li>Materialverbrauch: ca. 157,15 g Filament</li></ul>Gedruckt wurde hier mit weißem PETG. Empfohlen wird alternativ auch mattweißes PLA, da es:<ul><li>einfacher und schneller zu drucken ist</li><li>meist günstiger ist</li><li>durch die matte Oberfläche hochwertiger wirkt</li><li>optisch sehr gut zu weiß gestrichenen Decken oder Raufaser passt</li></ul>Für die seitliche Kabeldurchführung wird automatisch Support generiert. Der Support ist bereits korrekt im Druckprofil eingestellt und kann problemlos mit demselben Filament gedruckt werden. Es wird kein separates Supportmaterial benötigt und auch kein AMS vorausgesetzt. Die Supportstruktur lässt sich nach dem Druck einfach entfernen.<h2>English</h2>Printed with a 0.4 mm nozzle at 0.12 mm layer height. The profile uses 3 walls and 20 % rectilinear infill for a good balance between strength, print time, and material usage.A selective fuzzy skin was applied to the outer surfaces of both the enclosure and the screw lid to create a subtle textured finish. Special care was taken to keep the threads and inner surfaces completely free from fuzzy skin to ensure smooth screw operation and proper fitment.Modifiers were used to limit the fuzzy skin effect only to the visible outer walls.Printed simultaneously:<ul><li>3 complete junction boxes</li><li>each consisting of the main enclosure and threaded lid</li></ul>Print statistics:<ul><li>Total print time: approx. 5 h 34 min</li><li>Model print time: approx. 5 h 26 min</li><li>Filament usage: approx. 157.15 g</li></ul>The shown print was made using white PETG. However, matte white PLA is also highly recommended because it:<ul><li>prints faster and easier</li><li>is usually cheaper</li><li>provides a cleaner matte appearance</li><li>blends especially well with white painted ceilings or textured wallpaper surfaces</li></ul>Support is automatically generated for the side cable outlet section. The support configuration is already included in the print profile and can be printed using the same filament as the model itself. No dedicated support material or AMS system is required. The support structure can easily be removed after printing.&nbsp;

<h2>German</h2>Printed with a 0.4 mm nozzle at 0.12 mm layer height. The profile uses 3 walls and 20% rectilinear infill for a good balance between strength, print time, and material usage.A selective fuzzy skin was applied to the outer surfaces of both the lid and the enclosure to create a subtle textured finish. Special care was taken to keep the threads and inner surfaces completely free from fuzzy skin to ensure smooth screw operation and proper fitment.Modifiers were used to limit the fuzzy skin effect only to the visible outer walls.Printed simultaneously:<ul><li>3 complete junction boxes</li><li>each consisting of the main enclosure and threaded lid</li></ul>Print statistics:<ul><li>Total print time: approx. 5 h 34 min</li><li>Model print time: approx. 5 h 26 min</li><li>Filament usage: approx. 157.15 g</li></ul>The shown print was made using white PETG. However, matte white PLA is also highly recommended because it:<ul><li>prints faster and easier</li><li>is usually cheaper</li><li>provides a cleaner matte appearance</li><li>blends especially well with white painted ceilings or textured wallpaper surfaces</li></ul>Support is automatically generated for the side cable outlet section. The support configuration is already included in the print profile and can be printed using the same filament as the model itself. No dedicated support material or AMS system is required. The support structure can easily be removed after printing.<h2>English</h2>Printed with a 0.4 mm nozzle at 0.12 mm layer height. The profile uses 3 walls and 20 % rectilinear infill for a good balance between strength, print time, and material usage.A selective fuzzy skin was applied to the outer surfaces of both the enclosure and the screw lid to create a subtle textured finish. Special care was taken to keep the threads and inner surfaces completely free from fuzzy skin to ensure smooth screw operation and proper fitment.Modifiers were used to limit the fuzzy skin effect only to the visible outer walls.Printed simultaneously:<ul><li>3 complete junction boxes</li><li>each consisting of the main enclosure and threaded lid</li></ul>Print statistics:<ul><li>Total print time: approx. 5 h 34 min</li><li>Model print time: approx. 5 h 26 min</li><li>Filament usage: approx. 157.15 g</li></ul>The shown print was made using white PETG. However, matte white PLA is also highly recommended because it:<ul><li>prints faster and easier</li><li>is usually cheaper</li><li>provides a cleaner matte appearance</li><li>blends especially well with white painted ceilings or textured wallpaper surfaces</li></ul>Support is automatically generated for the side cable outlet section. The support configuration is already included in the print profile and can be printed using the same filament as the model itself. No dedicated support material or AMS system is required. The support structure can easily be removed after printing.&nbsp;

0.12mm layer, 3 walls, 20% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

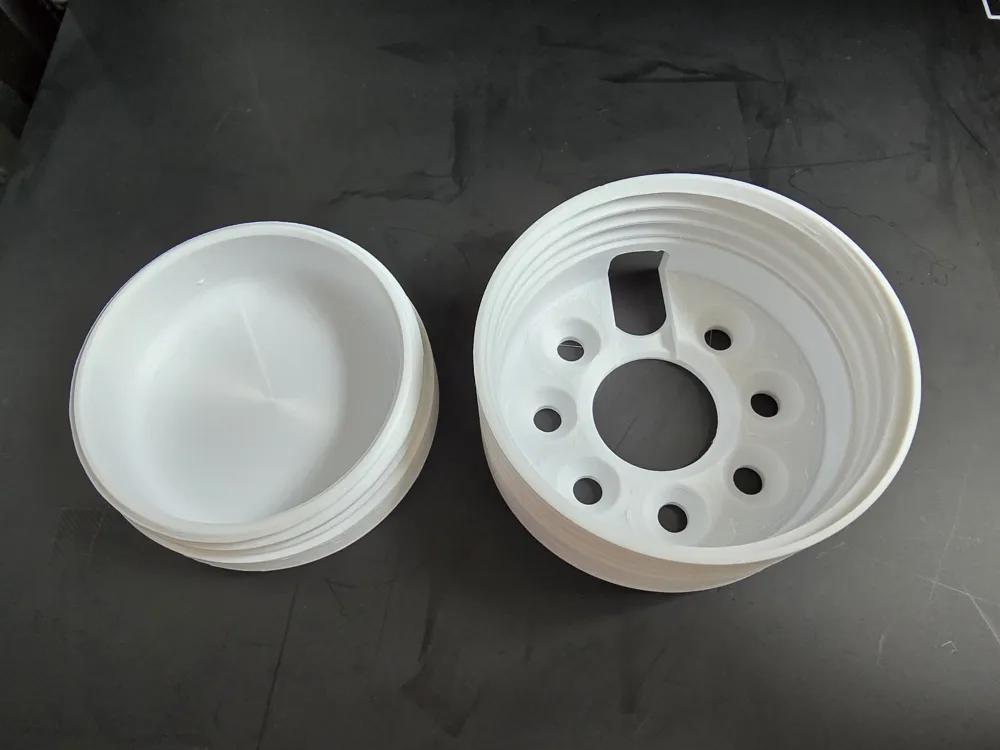

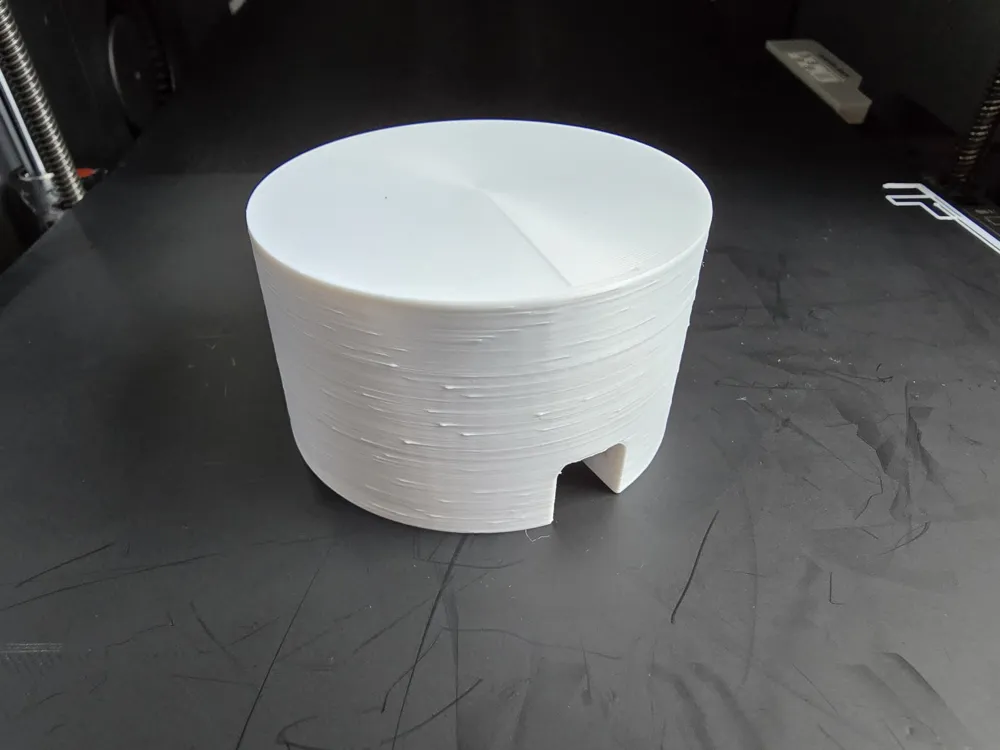

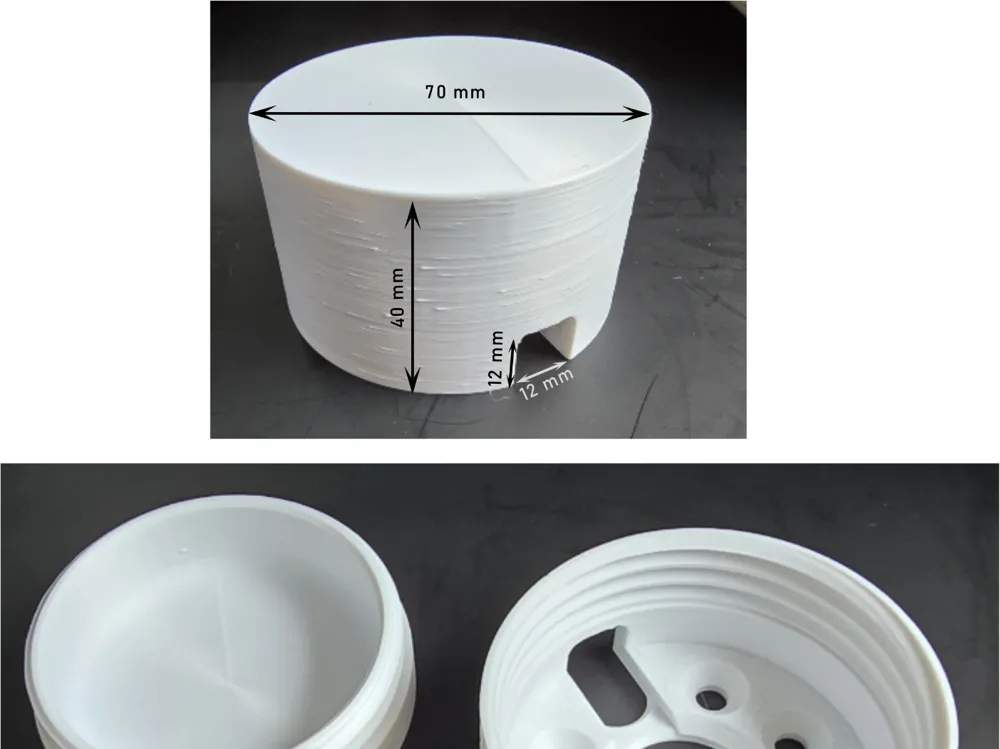

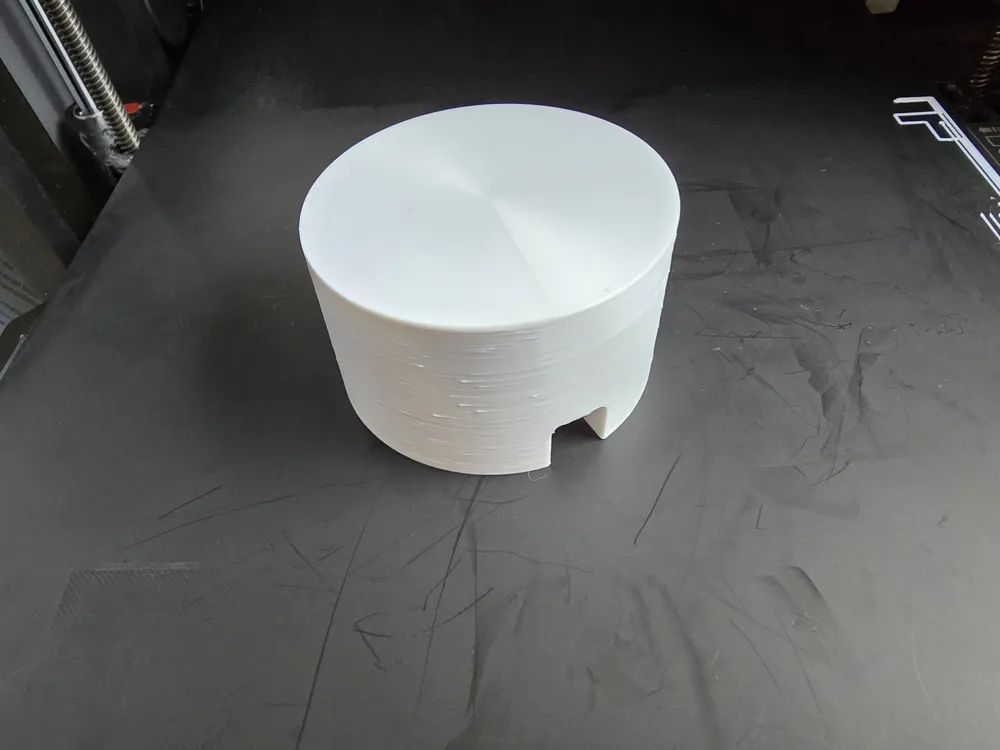

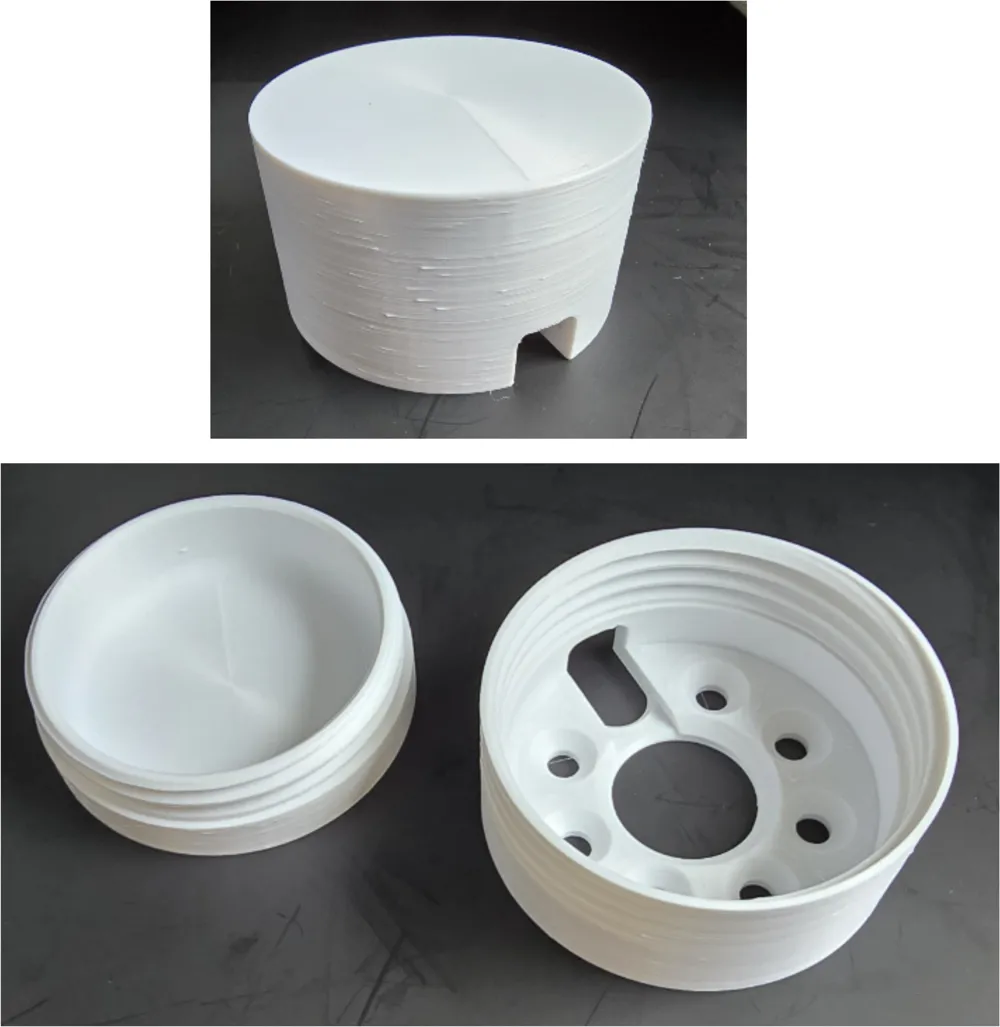

Hallo Zusammen,&nbsp;die zweiteilige Verteilerdose kann binnen zwei Stunden gedruckt werden.Sie kann mit ein oder zwei Schrauben  (oder bei Bedarf mehr) befestigt werden und es sind viel Löcher für die Verschraubung vorgesehen, sodass man möglichst viel Auswahl, um bspw. nicht in ein darüberliegendes Kabel zu bohren.Man schraubt erst die Dose an die Decke oder Wand, je nachdem, wo eben das Kabel rauskommt und führt das Kabel entsprechend durch die Dose. Im Nachgang kann man den Deckel draufschrauben. Man sieht dann eigentlich nicht mal mehr, dass die Box zweiteilig ist. Und die Box sieht sehr schick aus.

Hello everyone,&nbsp;The two-part distribution box can be printed within two hours.It can be mounted with one or two screws (or more if needed) and many holes are provided for screwing, so that there is as much choice as possible, for example, not to drill into an underlying cable.First, screw the box to the ceiling or wall, depending on where the cable comes out, and guide the cable through the box accordingly. Afterwards, you can screw on the lid. You won't even see that the box is two-part anymore. And the box looks very chic.
