XY-axis slider damper

Print Profile(2)

All
A1
X1
A1 mini
P1P
X1 Carbon
H2D
X1E
P1S
H2D Pro
H2S
P2S
H2C
X2D
A2L

0.16mm layer, 2 walls, 15% infill
0.16mm layer, 2 walls, 15% infill
Designer
3.4 h
1 plate

0.16mm layer height, 3 perimeters, 15% infill  Supports added to alleviate the issue of overly tight locating pins
0.16mm layer height, 3 perimeters, 15% infill Supports added to alleviate the issue of overly tight locating pins
Designer
3.7 h
1 plate

Open in Bambu Studio
Boost
1
2
0
0
1
1
Released

Description

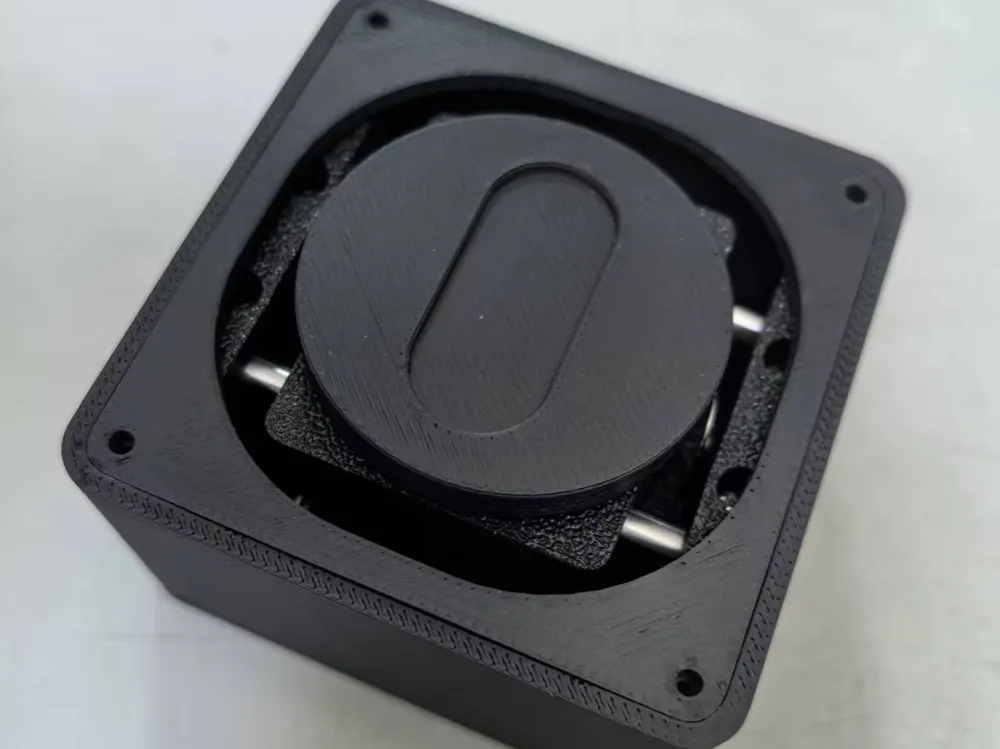

这次使用直线轴承和弹簧的组合来降低,平台X轴向和Y轴向剧烈运动时产生的震动。

需要购买直径5mm长50mm的光轴和与其配套的直线轴承。

以下为淘宝外购件:

  1. 直线轴承

    https://detail.tmall.com/item.htm?abbucket=4&detail_redpacket_pop=true&id=764801909423&ltk2=1751353591398zpz7akakxuzfxla6ulafg&ns=1&priceTId=undefined&query=5mm%E7%9B%B4%E7%BA%BF%E8%BD%B4%E6%89%BF&skuId=5260203232914&spm=a21n57.1.hoverItem.2&utparam=%7B%22aplus_abtest%22%3A%22843fa46c18509b7689af72b4acfddfa0%22%7D&xxc=taobaoSearch

    选:短款LM5UU 尺寸:5*10*15    数量:每个脚4个

  2. 5mm光轴

    https://detail.tmall.com/item.htm?abbucket=4&detail_redpacket_pop=true&id=680516964370&ltk2=1751353803941zqpnh7p7dzh8qi4p0llj&ns=1&priceTId=undefined&query=5mm%E5%85%89%E8%BD%B4&skuId=4882059537331&spm=a21n57.1.hoverItem.2&utparam=%7B%22aplus_abtest%22%3A%22ce441fc29b43a0ab75afccfeb6127fe7%22%7D&xxc=taobaoSearch

    选: 直径5长50=20只       数量每个脚4个(选数量1可以做5个减震脚)

  3. M2自攻螺丝

    https://detail.tmall.com/item.htm?id=600124885677&pisk=gZy0OnDeiSlj70_-w8MfTpJ5Ox5RcxM_QPptWA3Na4u5fIdAcfoajP2TMlutIP4gSqhNlxegrkZOcRIj3OmaJzDTDq3TrG4YfdQf1xpwSrZFlo3OcR0Zrrzi1igt7V4TbSIRp9EbcAMaIwBdpjA3UCUDgVlVb0oEbgnVVSWaTAMNJNAJQj6nCryYxxT2a0uSjcJw3PkyUDmnQclZbg0rjDOwuPzNqYoi0I-2gdWPUcgy_VkZgborcmR2_KJVquuSjVkZQPkPqcGuL3uY7rwPyQxCJAElb8omi2rquoEYU3GkGo0oBvermou8019wQ8mmiRTjToESM5rIO-EdILMYx7krjRsesVc3_-Hz3aWENfPg70N5SC03_oFQebtwgu2ioXyqZHvz4Yia7fV5-pnmH7c3nSs6zozKoWkbXHbYqXVoO0lyjIkY9kesT-WDR4hIjzcLiwv08g-6aBRXzdiPX8R61joSq2KZ3StiOPZ30gjkTWGqVmWLBgAaae9wdJIlqBPIg0iVp&spm=tbpc.boughtlist.suborder_itemtitle.1.511f2e8dEAR052

    选:M2*10(100颗)

  4. 弹簧

    https://item.taobao.com/item.htm?id=656659965650&pisk=gIR8_oXjummkOpdRoUk0xNyQnggDJxYyu38_tMjudnKvvFUkE9jhd6KwX9NnU_Xd9nsDZgYlNw6Bxh9lVLj39BK227VhNHcdAFJq8gbkZyQBh3FHEUjkHyCyiLVhq05pRhfKjccisU8P_6iijxu90Of1Saw7xa6bl6bpnUwu5U8PTMa0AAvXzyKIZRUCRMgAGwQ_V665P-Nf0w25AHs5ho_O761BAT6blNb8Pkw7FEgAWNeQdawSG-_GS8sBA6gAci7COatCObDKHMy5jWpiwuVNa-2a65dAyTILtiFdOQVGUGGF0WFdcN68EUsYOWOvnbXYtgMaoM5l4E7JYfPPN9pBZsOScX16QnddC1Hnz1LvndXJH0NdmQjVIQ1TRbTAwgB6MOaL_hTvRdXviVGNw_sWK_83W0Yvw3YyMe4Qh_CkHOdR1fr5xKY99wdEYjK9RFJCHBER4zAM6Os_jGQ3Fq3YLJW5uew068rIuptdkG0crJyFHxP3eBb8dJZH3ZIioa2ULtHV.&spm=tbpc.boughtlist.suborder_itemtitle.1.511f2e8dEAR052

    选:线径0.6不锈钢(一包10个)  给客服留言:外径8长30    数量:每个脚用4个
