schbreid

cover


Sliced Picture.png

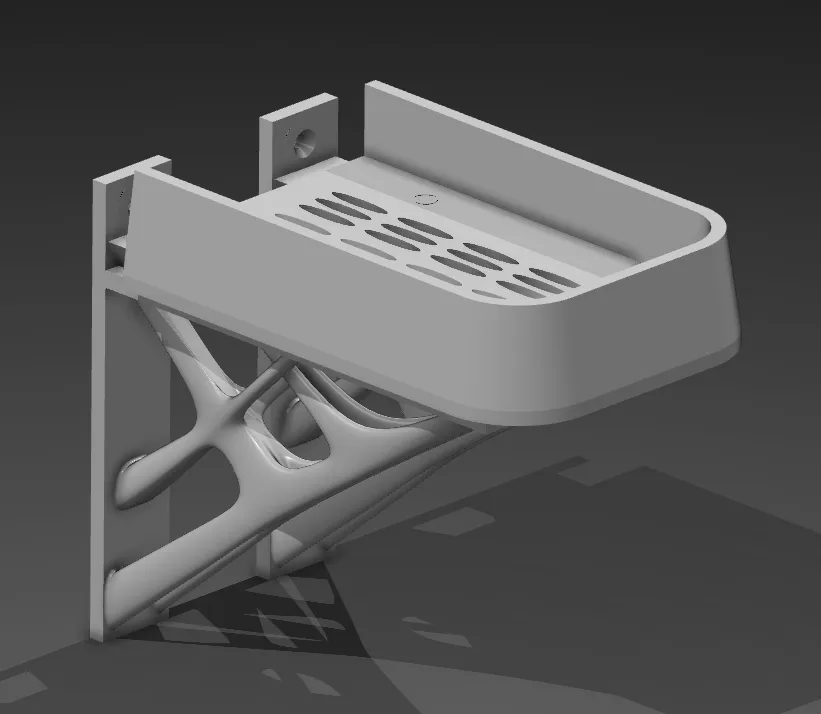

3D Iso smooth.png

3D Iso.png

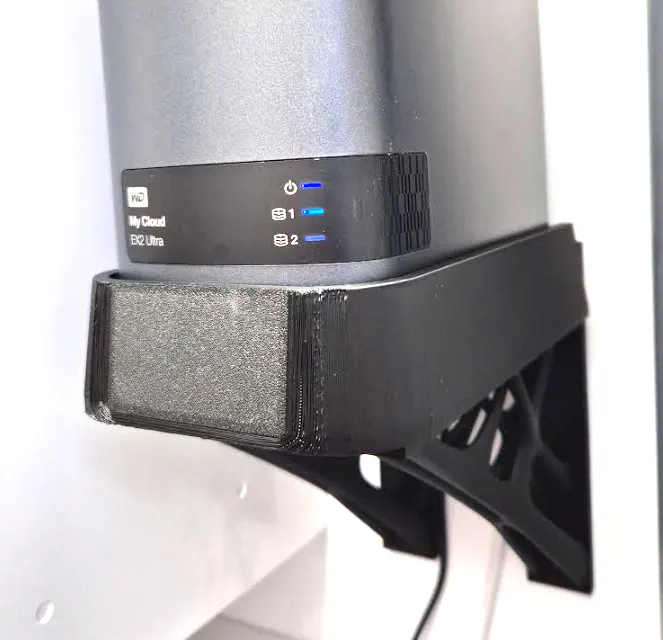

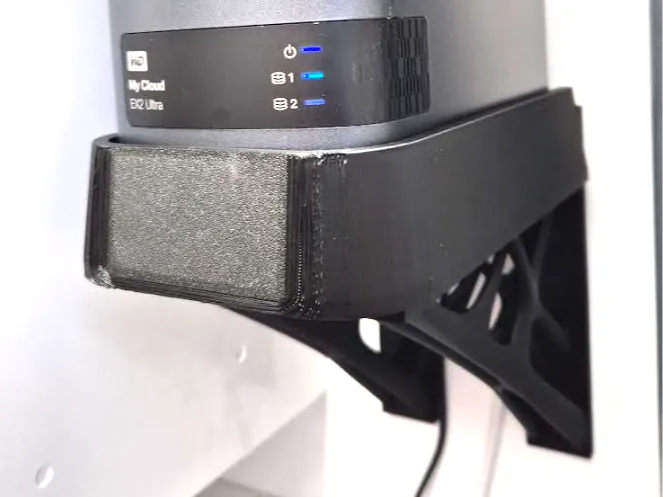

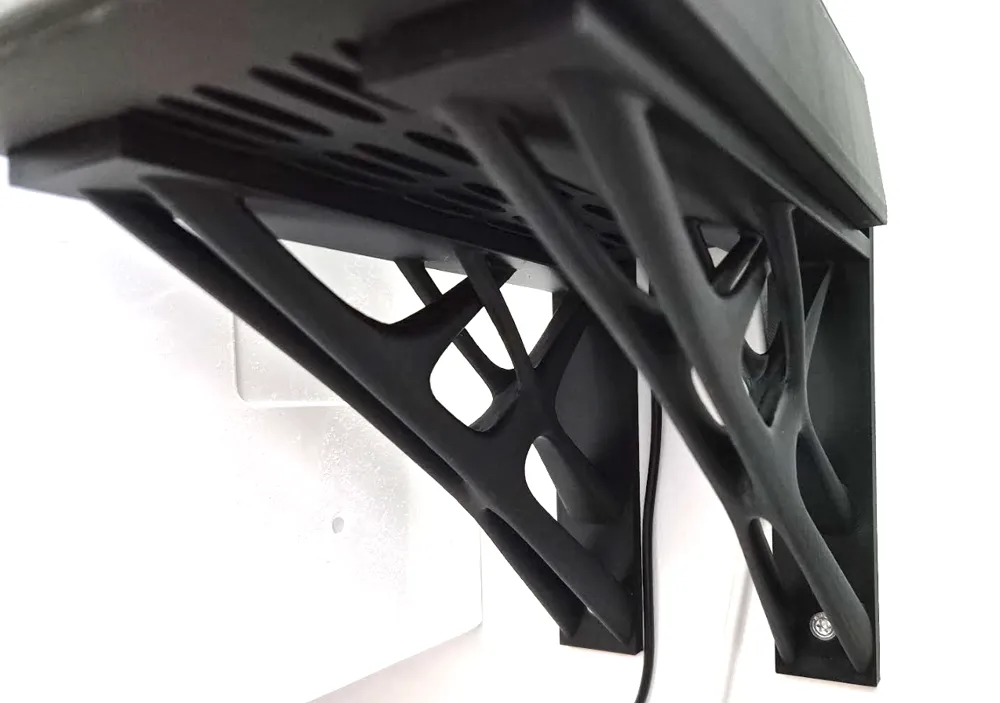

On the wall.png

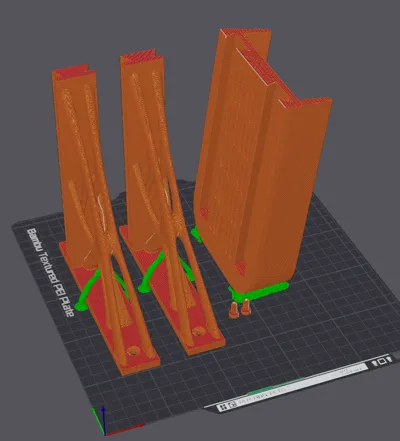

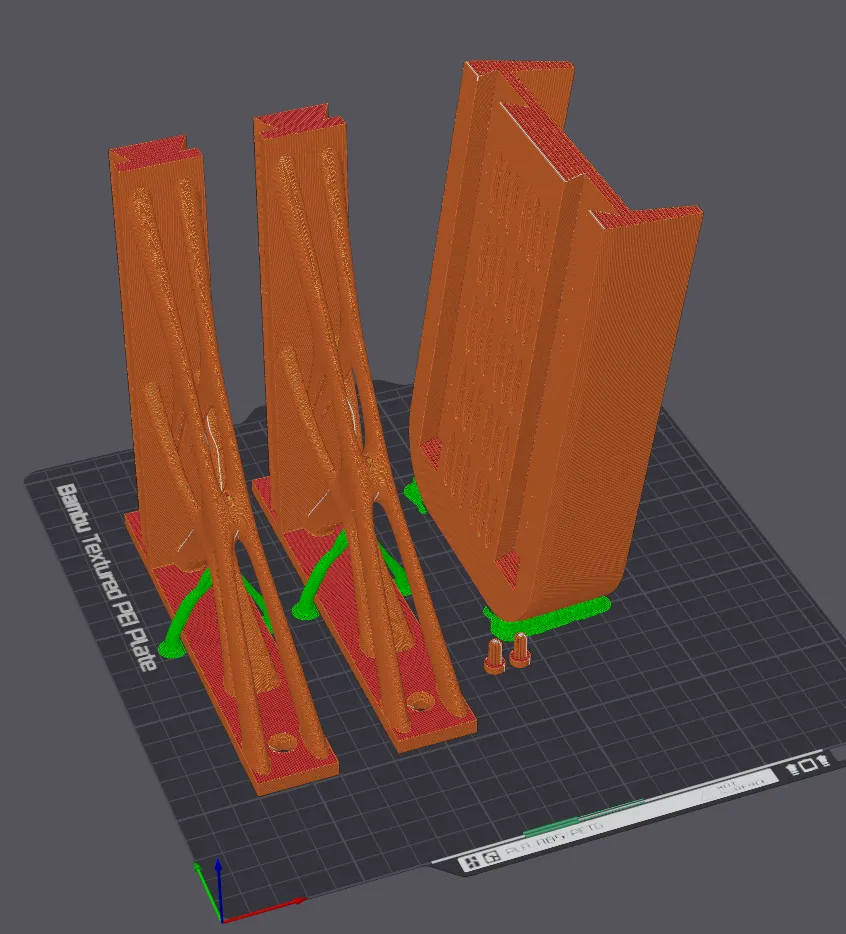

Ich habe alles auf einmal mit meinem A1 gedruckt. Falls die Optik der Form besser werden soll müsste die Ausrichtung geändert werden. Ich habe es aber aufgrund besserer Druckbarkeit so rum positioniert dass es auf der Front steht. Support wird nur minimal verwendet. Die Form hat ein 15% Infill (Gekreuzt) Die Halter haben 20% Infill (Gyroid) für bessere festigkeit in den filigranen Streben. Die Schraubloch verstärkungen in den Haltern sind 100% Infill (Konzentrisch)

I printed everything at once with my A1. For improved aesthetics, the orientation should be adjusted. However, I positioned it this way for better printability, so it stands on its front. Support material was used minimally. The main structure has 15% infill (crosshatch). The holders have 20% infill (Gyroid) for enhanced strength in the delicate struts. The screw hole reinforcements in the holders are 100% infill (concentric).

0.2mm layer, 2 walls, 15% infill / 20% infill


FeuFeu112


Hier eine Version mit einer ca. 18x18cm großen Plattform ohne Rand.Ich habe die Plattform geändert um mein gedrucktes Mini-PC NAS System drauf zu stellen.

Here is a version with an approx. 18x18cm platform without a rim.I modified the platform to place my 3D printed mini-PC NAS system on it.

Wall mount set approx 18x18cm without border

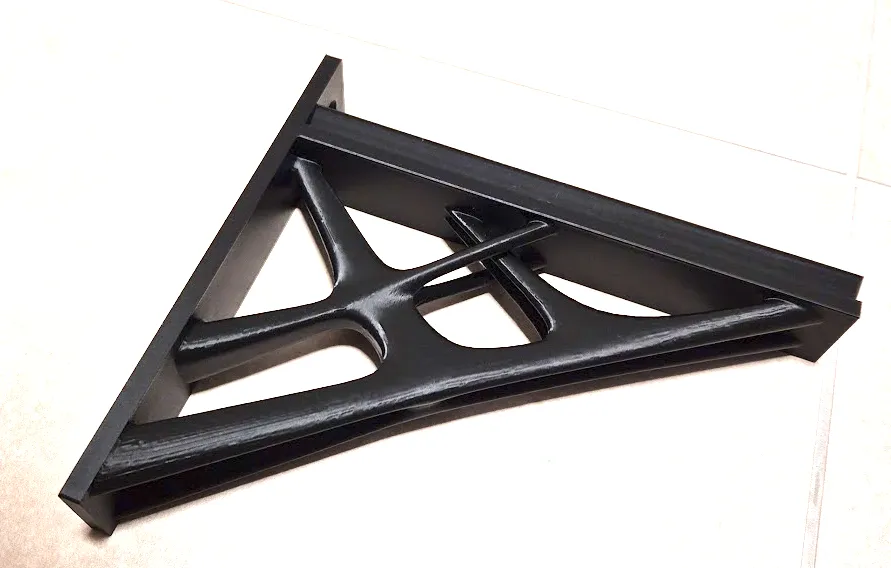

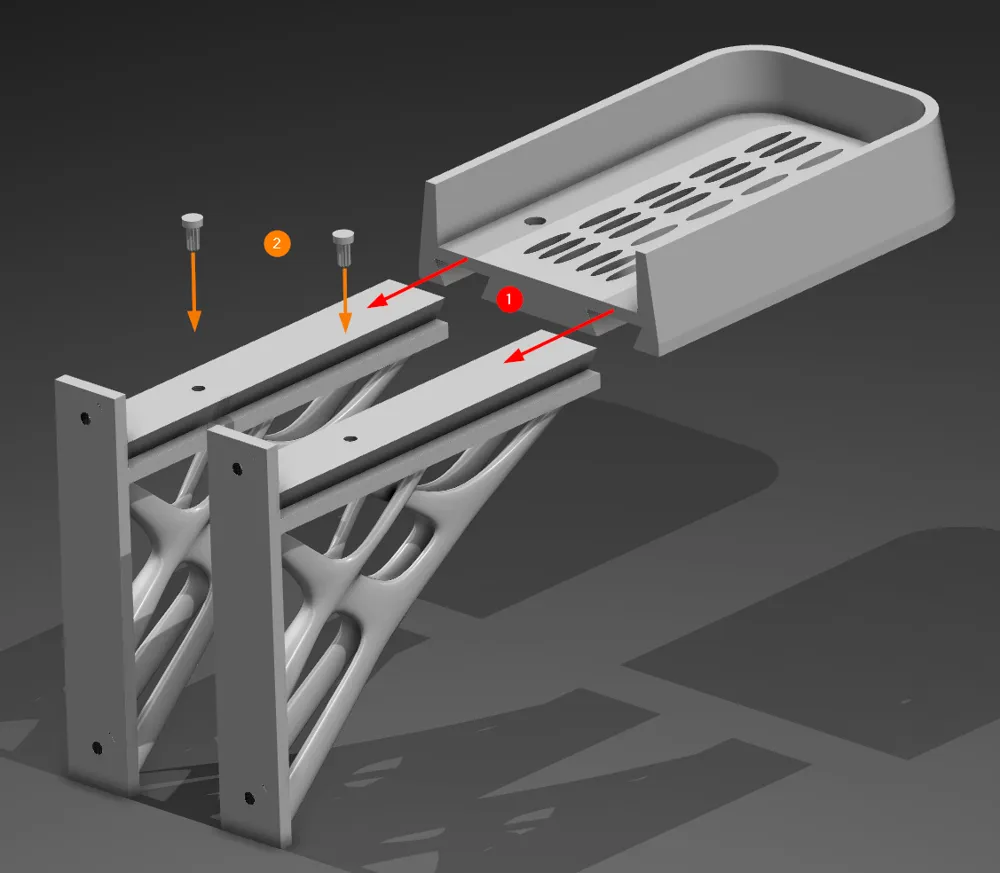

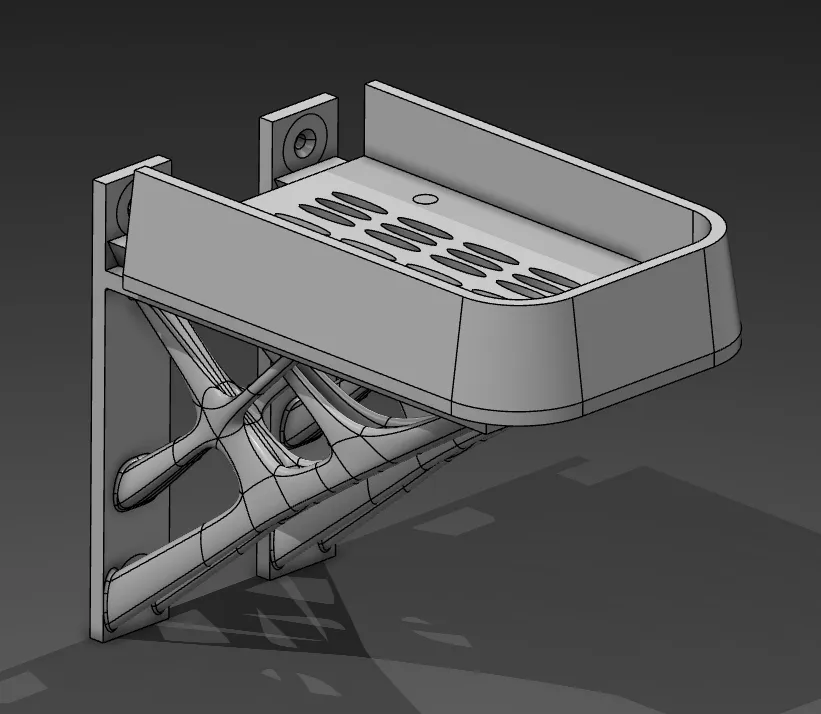

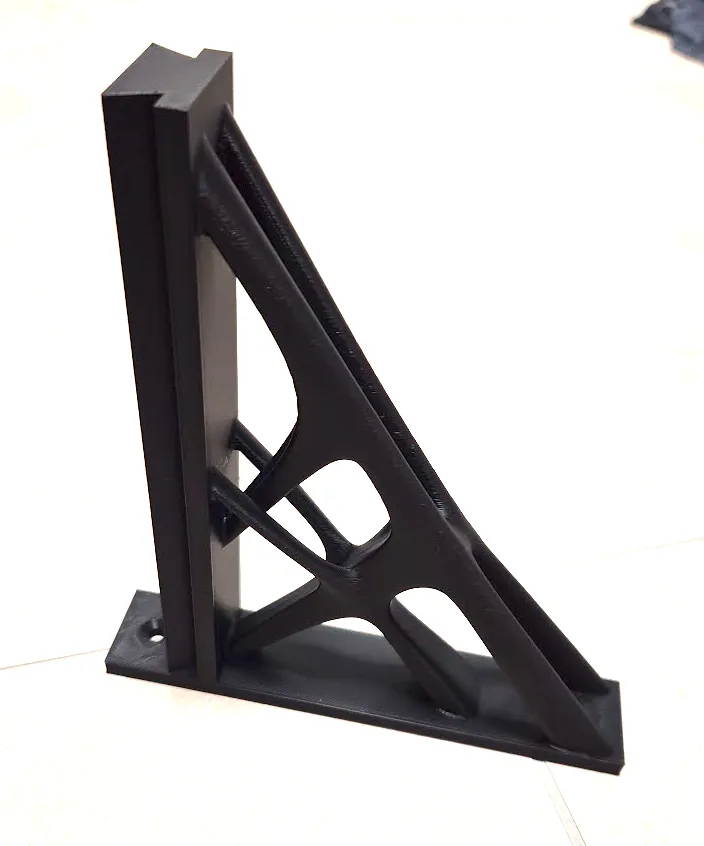

Ich habe dieses Kit zur Befestigung meines NAS System entworfen und gedruckt.  Es besteht aus 2 Halter für die Wand, 1 Form für das NAS und 2 PINs die ein unfreiwilliges rausrutschen verhindern sollen im Notfall. Die Reibung sollte aber üblicherweise ausreichen das alles an ort und Stelle bleibt. Befestigt wird das ganze bei mir mit 4stk.  4,5x40 Senkkopfschrauben. Hierfür wurden die Schraublöcher ausgelegt. Ich werde ein weiteres Modell hochladen das nur den Halter für die Wand beinhaltet um anderen die Möglichkeit zu geben ihre eigenen Formen dafür zu entwerfen. Bei bedarf gerne auf mich zukommen. https://makerworld.com/de/models/1356382-wall-mount-base#profileId-1400136

I designed and 3D printed this kit to mount my NAS system. It comprises two wall mounts, a NAS enclosure, and two pins designed to prevent accidental slippage. However, friction should typically suffice to keep everything in place. I secured it using four 4.5x40 countersunk screws. The screw holes are sized accordingly. I will upload another model containing only the wall mount, enabling others to design their own enclosures. Feel free to contact me if needed. https://makerworld.com/en/models/1356382-wall-mount-base#profileId-1400136

Print Profile(2)

Bill of Materials

Description

Comment & Rating (4)

License

Related Models

MyCloud EX2 Ultra Wall Mount Kit
