Lenovo Flex 5 16 Tablet Mount Kit

English:

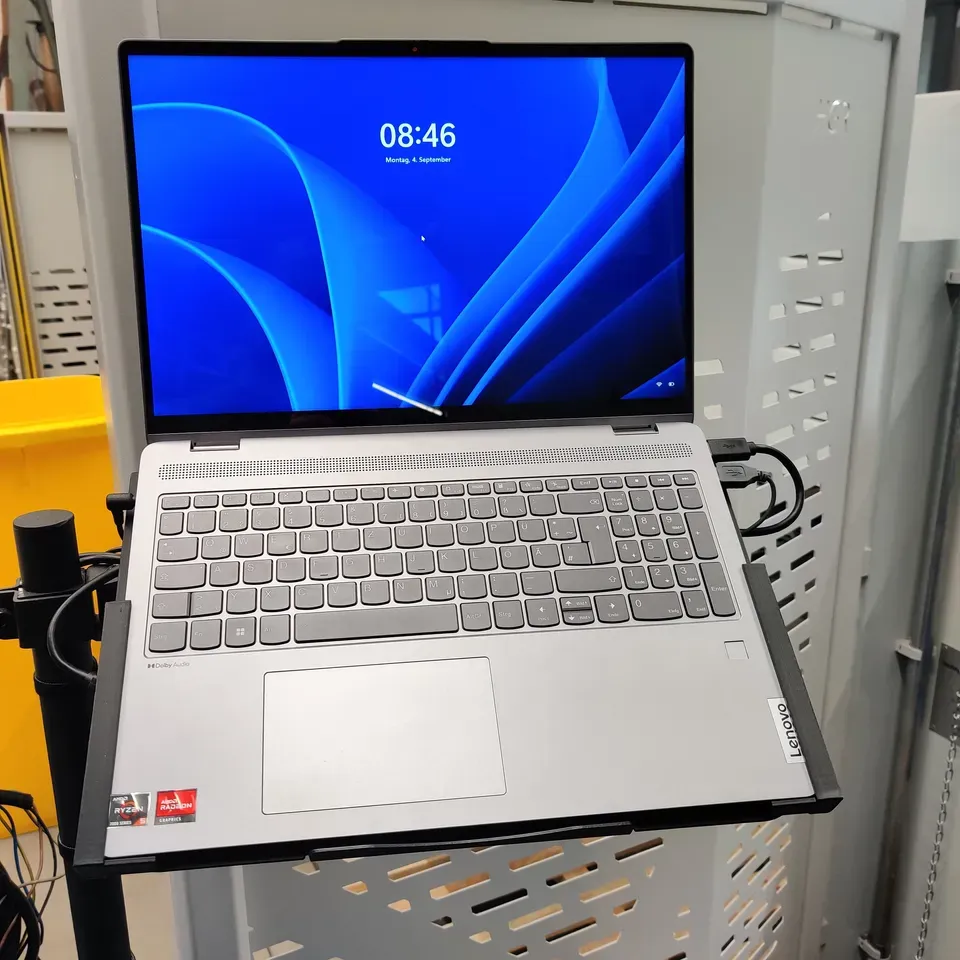

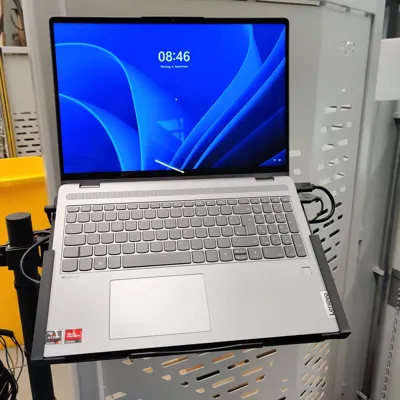

I designed this model to mount my Lenovo Flex 5 16-inch to a workshop trolley. It securely attaches to the affordable GRIFEMA monitor mount with laptop stand (Amazon). The laptop screen moves freely, all ports remain fully accessible, with the lower edge offering some protection.

Additionally, the mount features two eyelets on each lower side for securing cable ties, facilitating power cord management. Each side includes a dedicated slot for this pen holder. The ‘SD Card’ section should be sliced at the transition from thick to thin wall thickness, as I avoided creating an overly deep slot.

The laptop easily slides in from the top; however, the display can no longer be fully closed.

M4 holes must be drilled into the laptop's metal chassis to secure the mount, using nuts to lock the screws in place.

Four iterations of this design have been in continuous workshop use for five months. Some colleagues remove the laptop daily, and to date, no defects have occurred.

Dimensions (Sheet Metal):

Width (crucial): 355mm (13.98 inches)

Height (may vary): 295mm (11.61 inches)

Depth (crucial, minimum at angled edge): 10mm (0.39 inches)

Printing settings:

Material: Black PETG (Jayo)

Infill: 25% Gyroid

Support: slim tree support on the build plate only, for the pen holder and cable tie slots

Quality: 0.16

Other:

Consider supporting me if you like:

BuyMeACoffee

Or simply like my project!

____________________________

My gear:

BambuLab P1P
Smooth + Textured PEI printing plate

Filament used:
Jayo PETG


The links lead to AliExpress; your purchase supports me.

German:

Ich habe dieses Modell erstellt, weil ich den Lenovo Flex 5 16 Zoll an einem Werkstattwagen befestigen musste. Das Modell bietet sicheren Halt an der günstigen GRIFEMA Monitorhalterung mit Laptopständer (Amazon). Der Laptopmonitor lässt sich frei bewegen. Alle Anschlüsse sind uneingeschränkt zugänglich und durch die untere Kante etwas geschützt.

Darüber hinaus bietet die Halterung an der Unterseite auf jeder Seite zwei Ösen zur Befestigung von Kabelbindern, um beispielsweise das Netzkabel zu ordnen. Auf jeder Seite befindet sich ein Einschub für diesen Stifthalter. Dieser sollte im Slicer am Übergang von dicker zu dünner Wandstärke abgeschnitten werden, da ich den Einschub nicht zu tief gestalten wollte.

Der Laptop lässt sich einfach von oben in die Halterung schieben, das Display kann jedoch nicht mehr vollständig geschlossen werden.

In das Laptop-Blech müssen M4-Löcher gebohrt werden, um die Halterung zu befestigen. Ich habe die Schrauben mit Muttern gesichert.

Dieses Design ist bereits seit 5 Monaten in vierfacher Ausführung im Dauerbetrieb in der Werkstatt im Einsatz. Einige Kollegen nehmen den Laptop täglich aus der Halterung. Bisher gab es keine Defekte.

Maße (Blech):

Breite (wichtig): 355 mm

Höhe (kann abweichen): 295 mm

Tiefe (wichtig, minimale abgeschrägte Kante): 10 mm

Druckeinstellungen:

Material: schwarzes PETG (Jayo)

Füllung: 25 % Gyroid

Stützen: schlanker Baum, nur auf der Druckplatte, für den Stifthalter und die Kabelbinderhalterung

Qualität: 0,16

Sonstiges:
