RenCh

PETG recyclé couleur métallisée

Colle MSP 118

Vis 4x16 mm

Bitume 5 mm

Mousse alvéolée

Ouate 300 g

Joint Mousse EVA

Joint Cellule Ouverte pour haut parleur

Câble ZEF Mini (1 m)

Haut-parleurs SPH-60X (x2 par enceinte)

Bornier (version courte recommandée)

cover

Vue Eclatée (10).jpg



IMG_2210 (1).jpg


Capture d’écran 2025-04-01 225334.png

Gabarit joint Haut parleur


Gabarit joint event


Gabarit joint plaque dessus

















Vue Eclatée (9).jpg

Vue Eclatée (11).jpg

0.2mm layer, 3 walls, 30% infill


High Quality Print Profile

<boostme><boosttitle>Boost Me</boosttitle><boostcontent>Passionné par la création d&#39;enceintes uniques et innovantes ? Rejoignez mon projet et aidez-moi à faire résonner chaque idée ! Votre soutien me permet de partager plus de designs et d&#39;améliorations. Boostez mon compte pour des projets audio à couper le souffle ! </boostcontent></boostme><figure class="image image_resized image-style-side" style="width: 20.13%"><a href="https://drive.google.com/file/d/1wI8dqcYBaCNEfIyGk1toiPu5La8rrcVc/view?usp=sharing" target="_blank" rel="noopener noreferrer ugc"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001275219/design/2025-04-01_1344dd0144e97.png"></a></figure><figure class="image image_resized image-style-side" style="width: 20.34%"><a href="https://drive.google.com/file/d/1d0RjxFGVCU7udqSxiiznYC1bH9cLVayt/view?usp=sharing" target="_blank" rel="noopener noreferrer ugc"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001275219/design/2025-04-01_81c25607ee73a.png"></a></figure><h2 style="text-align: center">                   LaTour HiFi Speaker</h2>Enceinte bass-reflex optimisée, conçue autour de deux haut-parleurs large bande connectés en parallèle. Cette configuration améliore le rendement, protège les haut-parleurs et permet un volume d&#39;écoute plus élevé.&nbsp;<h2 style="text-align: center">Caractéristiques</h2>&nbsp;✔️ Évent sous l&#39;enceinte pour un rendu des graves optimisé ✔️ Sensibilité : 93 dB/2.83V/m ✔️ Impédance : 4 ohms ✔️ Puissance max : 120 W ✔️ Dimensions : 24,5 × 57,7 × 22,4 cm<h2 style="text-align: center">Fabrication</h2>🔹 Structure imprimée en 3D 🔹 Amortissement des vibrations : plaques de bitume 5 mm 🔹 Réduction des ondes stationnaires : mousse alvéolée interne<h2 style="text-align: center">Matériel requis</h2><h3>🖨️ Impression 3D</h3>🧵 Filament : PETG ou ABS (selon vos préférences)<ul><li>PETG recyclé couleur métallisée → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.arianeplast.com/fr/3d-filament-recycle/1157-413-petg-recycle-couleur-metallise-filament-175mm.html#/6-poids_net-8kg_175mm">ArianePlast</a></li></ul><h3>🔧 Fixation &amp; amortissement</h3>🛠️ Colle MSP 118 → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/iKpqbMZ">Amazon</a> 🔩 Vis 4x16 mm → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/7JOZ0jM">Amazon</a> 📉 Bitume 5 mm → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.audiophonics.fr/fr/amortissants/pinta-amortson-bi10a-phd-amortissant-bitume-auto-adhesif-400x500mm-p-5408.html">Audiophonics</a> 🧽 Mousse alvéolée → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/ij9Cr5k">Amazon</a> 🎵 Ouate 300 g → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/geFeBwV">Amazon</a>🔳 Joint Mousse EVA → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/8SVBWqD">Amazon</a> 🔲 Joint Cellule Ouverte → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.toutlehautparleur.com/accessoires-enceintes-electro-acoustiques/mousse-de-facade/mousse-acoustique-pour-facade-d-enceinte-qualite-professionnelle-dimensions-100-x-50-cm-epaisseur-5-mm.html">Tout le Haut Parleur</a>Aimants Néodyme 9x2mm → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/3p0ZgkT">Amazon</a><h3 style="text-align: center"> Composants audio</h3>🔌 Câble ZEF Mini (1 m) → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.audiophonics.fr/fr/cables-hautparleur-conducteurs/atohm-zef-mini-wiring-cable-haut-parleur-cuivre-argent-uc-ofc-2x25mm-p-4062.html">Audiophonics</a> 🔊 Haut-parleurs SPH-60X (x2 par enceinte) → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.reichelt.com/fr/fr/shop/produit/haut-parleur_a_large_bande_30_w_8_ohms-223310?PROVID=2810">Reichelt</a> 🎛️ Bornier (version courte recommandée) → <a target="_blank" rel="noopener noreferrer ugc" href="https://a.aliexpress.com/_EIo0JFS">AliExpress</a>&nbsp;<h2 style="text-align: center">Montage</h2><figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001275219/design/2025-04-02_44d28a36cc02f.png"></figure><h2 style="text-align: center">Retrouvez-moi sur les réseaux !</h2>📸 Instagram → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.instagram.com/renchiespeaker/">@renchiespeaker</a> 🎥 TikTok → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.tiktok.com/@renchiespeaker?is_from_webapp=1&amp;sender_device=pc">@renchiespeaker</a>

<boostme><boosttitle>Boost Me</boosttitle><boostcontent>Passionate about crafting unique and innovative speakers? Join my project and help me amplify every idea Your support allows me to share more designs and improvements Boost my account for breathtaking audio projects</boostcontent></boostme><figure class="image image_resized image-style-side" style="width: 20.13%"><a href="https://drive.google.com/file/d/1wI8dqcYBaCNEfIyGk1toiPu5La8rrcVc/view?usp=sharing" target="_blank" rel="noopener noreferrer ugc"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001275219/design/2025-04-01_1344dd0144e97.png"></a></figure><figure class="image image_resized image-style-side" style="width: 20.34%"><a href="https://drive.google.com/file/d/1d0RjxFGVCU7udqSxiiznYC1bH9cLVayt/view?usp=sharing" target="_blank" rel="noopener noreferrer ugc"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001275219/design/2025-04-01_81c25607ee73a.png"></a></figure><h2 style="text-align: center">The LaTour HiFi Speaker</h2>An optimized bass-reflex speaker, designed around two wide-band speakers connected in parallel This configuration enhances efficiency, protects the speakers, and allows for higher listening volume&nbsp;<h2 style="text-align: center">Specifications</h2>&nbsp;✔️ Underneath speaker vent for optimized bass response ✔️ Sensitivity 93 dB/283V/m ✔️ Impedance 4 ohms ✔️ Maximum power 120 W ✔️ Dimensions 245 × 577 × 224 cm<h2 style="text-align: center">Construction</h2>🔹 3D-printed structure 🔹 Vibration damping 5 mm bitumen plates 🔹 Standing wave reduction internal honeycomb foam<h2 style="text-align: center">Required Materials</h2><h3>🖨️ 3D Printing</h3>🧵 Filament PETG or ABS (depending on your preference)<ul><li>Recycled metallic PETG filament → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.arianeplast.com/fr/3d-filament-recycle/1157-413-petg-recycle-couleur-metallise-filament-175mm.html#/6-poids_net-8kg_175mm">ArianePlast</a></li></ul><h3>🔧 Fastening &amp; Damping</h3>🛠️ MSP 118 adhesive → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/iKpqbMZ">Amazon</a> 🔩 4x16 mm screws → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/7JOZ0jM">Amazon</a> 📉 5 mm bitumen → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.audiophonics.fr/fr/amortissants/pinta-amortson-bi10a-phd-amortissant-bitume-auto-adhesif-400x500mm-p-5408.html">Audiophonics</a> 🧽 Honeycomb foam → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/ij9Cr5k">Amazon</a> 🎵 300 g wadding → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/geFeBwV">Amazon</a>🔳 EVA foam gasket → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/8SVBWqD">Amazon</a> 🔲 Open-cell gasket → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.toutlehautparleur.com/accessoires-enceintes-electro-acoustiques/mousse-de-facade/mousse-acoustique-pour-facade-d-enceinte-qualite-professionnelle-dimensions-100-x-50-cm-epaisseur-5-mm.html">Tout le Haut Parleur</a>Neodymium magnets 9x2mm → <a target="_blank" rel="noopener noreferrer ugc" href="https://amzn.eu/d/3p0ZgkT">Amazon</a><h3 style="text-align: center">Audio Components</h3>🔌 ZEF Mini cable (1 m) → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.audiophonics.fr/fr/cables-hautparleur-conducteurs/atohm-zef-mini-wiring-cable-haut-parleur-cuivre-argent-uc-ofc-2x25mm-p-4062.html">Audiophonics</a> 🔊 SPH-60X speakers (x2 per speaker) → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.reichelt.com/fr/fr/shop/produit/haut-parleur_a_large_bande_30_w_8_ohms-223310?PROVID=2810">Reichelt</a> 🎛️ Terminal block (short version recommended) → <a target="_blank" rel="noopener noreferrer ugc" href="https://a.aliexpress.com/_EIo0JFS">AliExpress</a>&nbsp;<h2 style="text-align: center">Assembly</h2><figure class="image"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001275219/design/2025-04-02_44d28a36cc02f.png"></figure><h2 style="text-align: center">Find me on social media!</h2>📸 Instagram → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.instagram.com/renchiespeaker/">@renchiespeaker</a> 🎥 TikTok → <a target="_blank" rel="noopener noreferrer ugc" href="https://www.tiktok.com/@renchiespeaker?is_from_webapp=1&amp;sender_device=pc">@renchiespeaker</a>

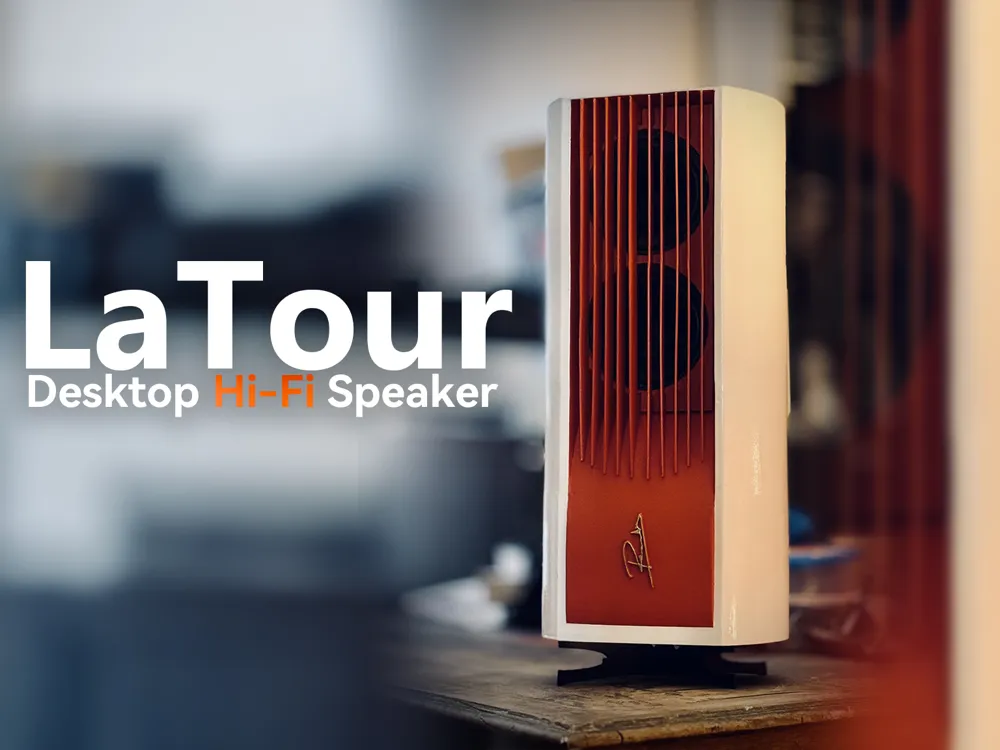

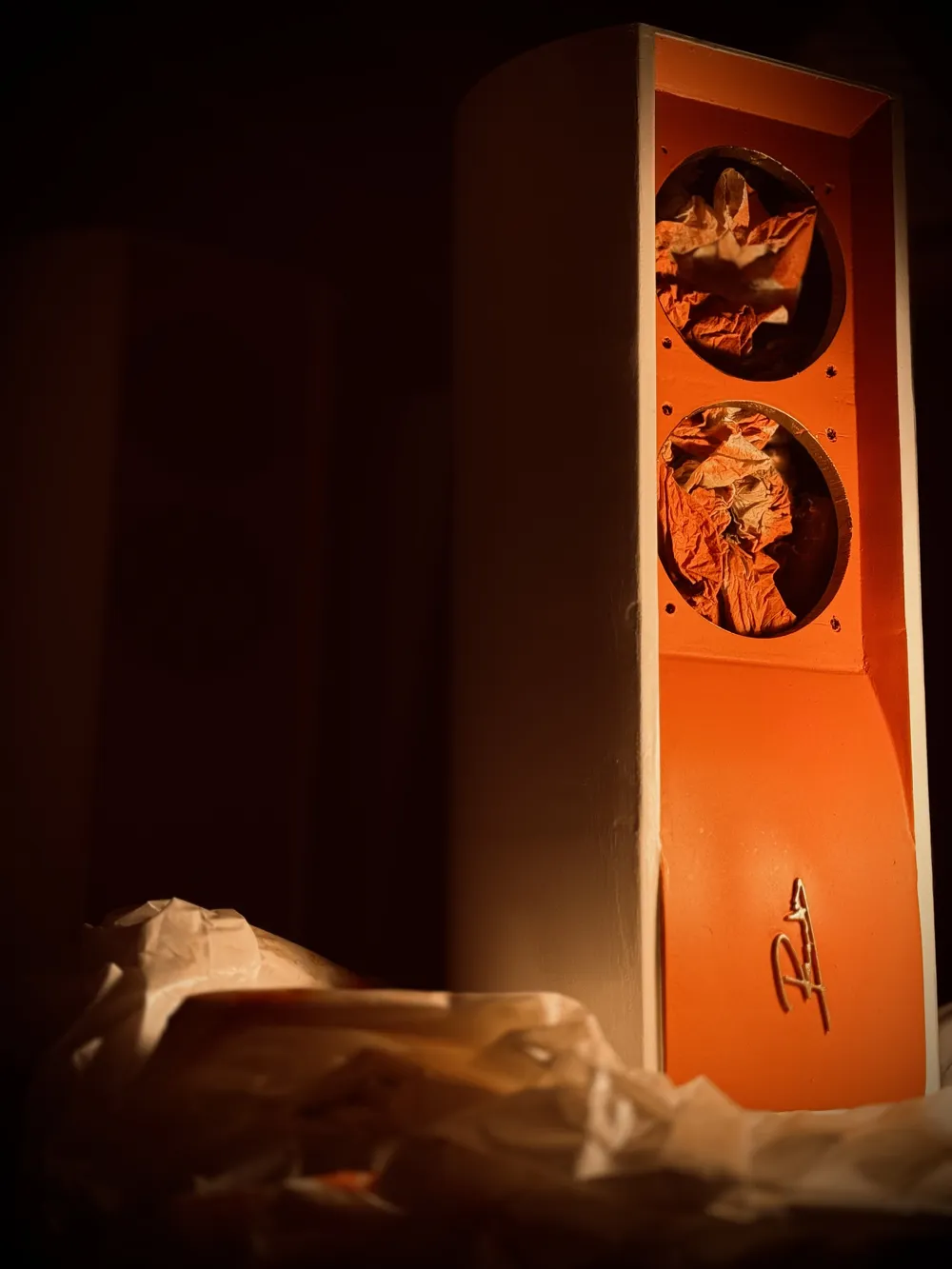

LaTour - HiFi Speaker Enclosure - Desk / Living Room

ASIA

Print Profile(2)

Bill of Materials

Description

The LaTour HiFi Speaker

Specifications

Construction

Required Materials

🖨️ 3D Printing

🔧 Fastening & Damping

Audio Components

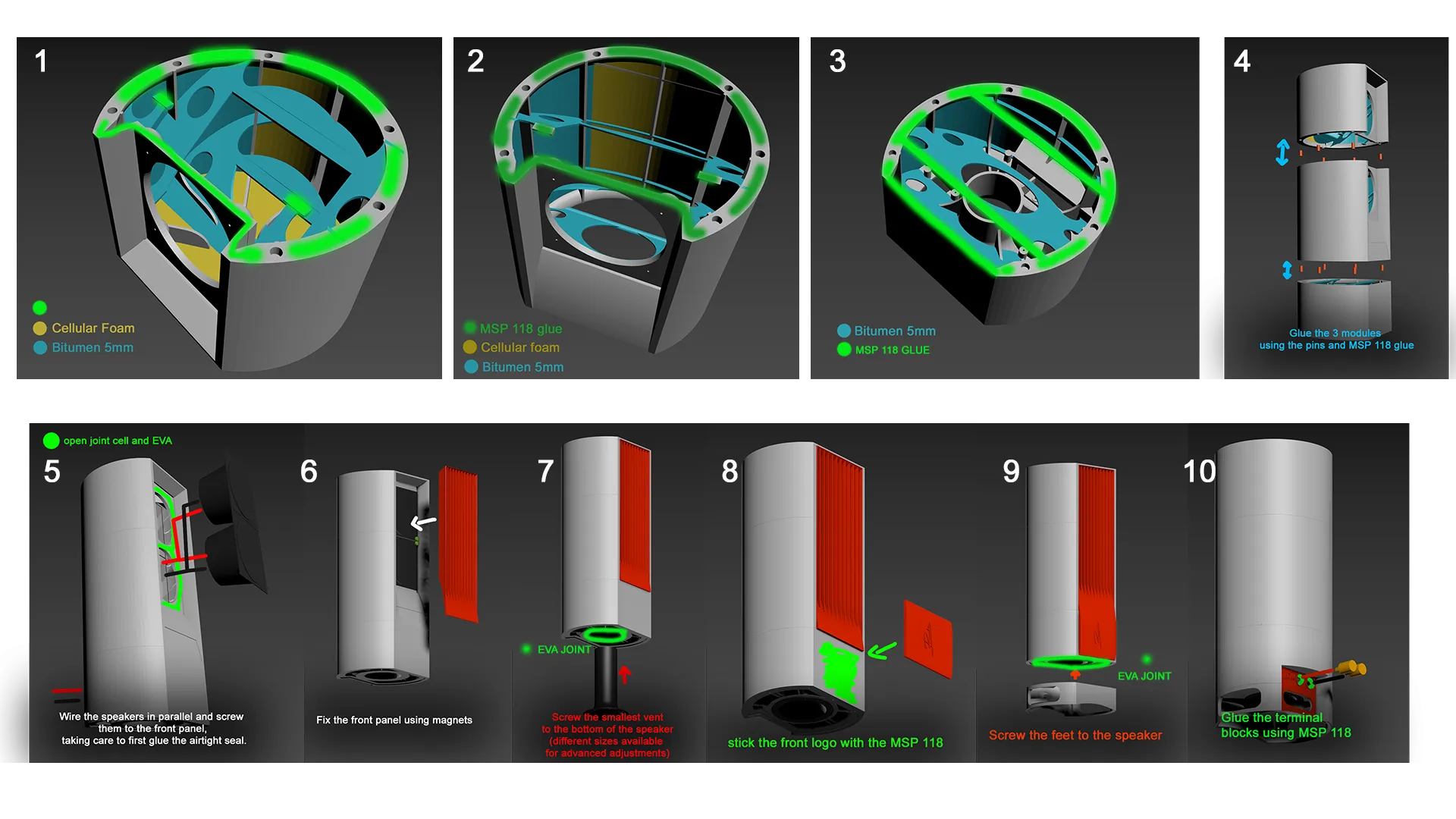

Assembly
