Router Sled - Components for a DIY Wood Planer

EN:

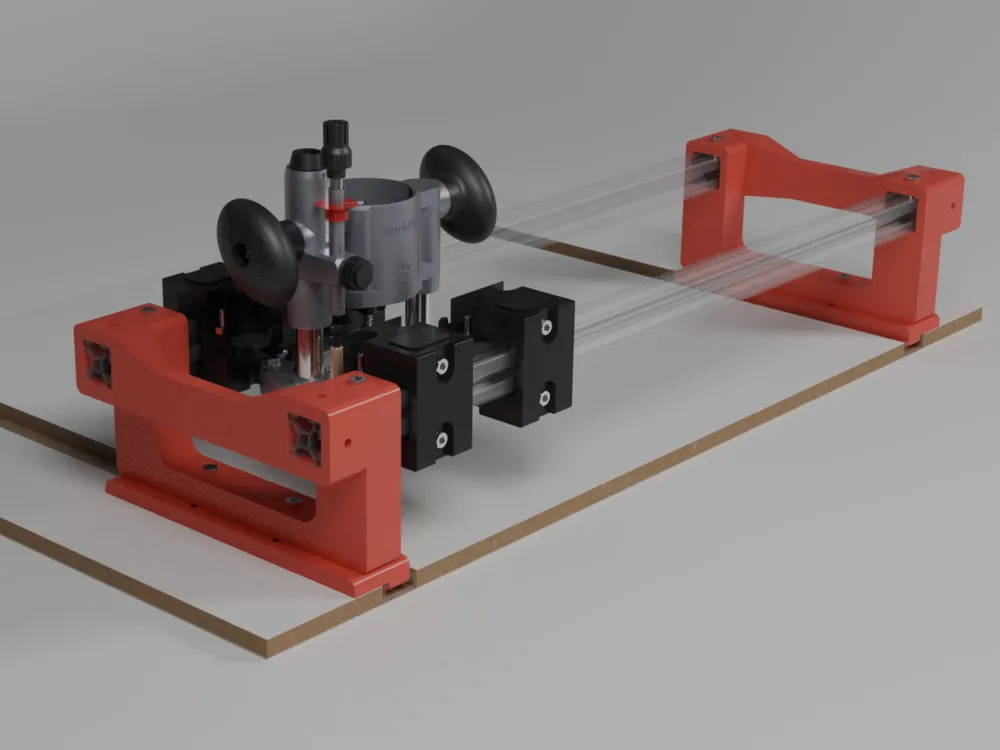

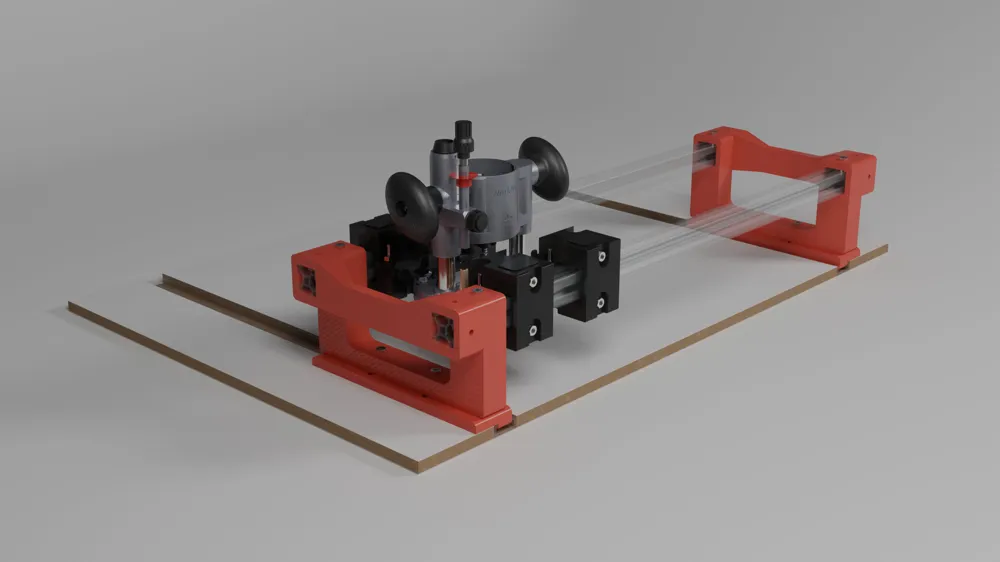

Are you planning to build your own router sled for woodworking? This project provides 3D printable components that will help you create a stable and precise milling sled.

All components are designed for V-slot 3030 aluminum profiles and T-Track rails. The 3D models are printed in PET-G, ensuring durability and smooth operation.

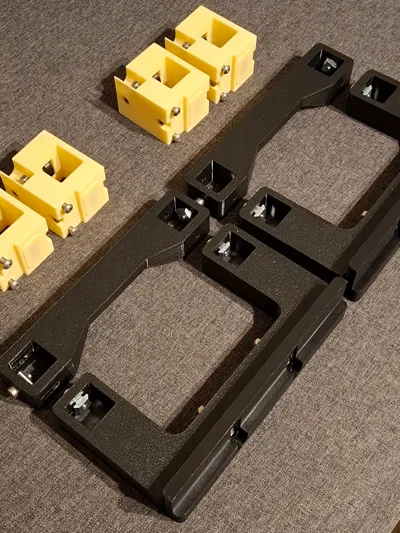

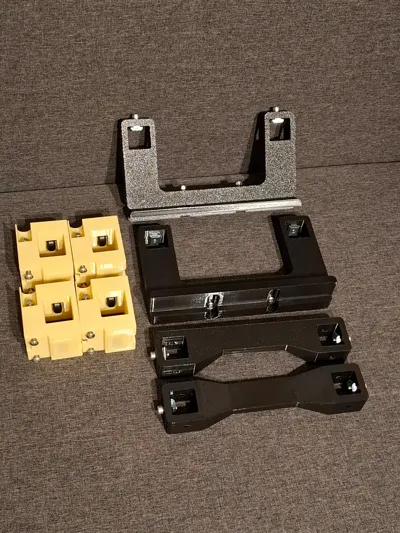

Printed components include:
✔ Planer slides – ensuring smooth movement along T-Track rails.

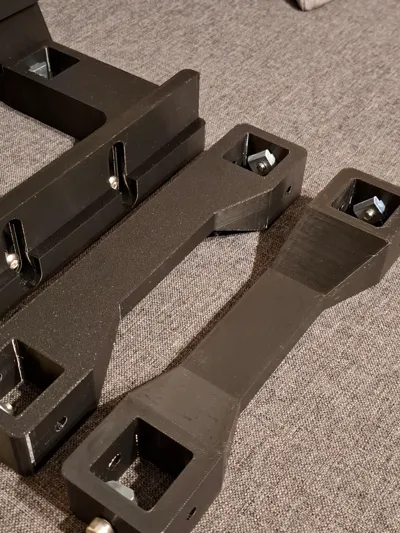

✔ Planer bases – designed for secure mounting on the aluminum frame.
✔ Reinforcement parts – increasing overall stability.

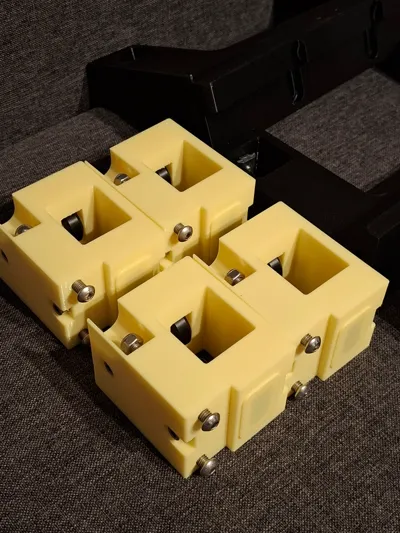

✔ Milling cart supports – allowing the attachment of a router.

Additional required parts (not included):
To assemble the router sled, you will need additional hardware components such as:

• Screws, nuts, and washers (M5, M6, and hammer nuts for 3030 aluminum profiles).
• 24mm rollers with 5mm inner bore.
• V-slot 3030 aluminum profiles (not included).
• T-Track (Miter Track 19/24) – required for smooth movement.

⏳ Estimated print time: ~20 hours.

License:
This model is provided for personal use only. Do not distribute or sell the files.

Lists of parts:

Additionally required: T-Track rails (Miter Track 19/24).

PL:

Planujesz budowę własnego planera do drewna? Udostępniamy komponenty do druku 3D, które pozwolą Ci stworzyć stabilną i precyzyjną prowadnicę frezarki.

Wszystkie elementy zostały zaprojektowane do montażu na profilach aluminiowych 3030 oraz prowadnicach T-Track. Modele są drukowane w PET-G, co zapewnia ich trwałość i płynne działanie.

Wydrukowane komponenty:
✔ Ślizgi planera – zapewniają płynne prowadzenie po szynach T-Track.
✔ Podstawy planera – mocowanie na profilach aluminiowych.
✔ Wzmocnienia konstrukcji – poprawiają stabilność całej konstrukcji.
✔ Wózki frezarki – umożliwiają montaż narzędzia.

Dodatkowe elementy (brak w zestawie):
Do złożenia planera wymagane są dodatkowe elementy montażowe, takie jak:

• Śruby, nakrętki, podkładki (M5, M6 i młoteczkowe do profili 3030).
• Rolki 24 mm z otworem wewnętrznym 5 mm.
• Profile aluminiowe 3030 (brak w zestawie).
• Szyny T-Track (Miter Track 19/24) – niezbędne do prowadzenia.

⏳ Szacowany czas druku: ~20 godzin.

Licencja:
Ten model jest udostępniany wyłącznie do użytku prywatnego. Nie wolno go rozpowszechniać ani sprzedawać.

Lista niezbędnych części (po polsku):

Dodatkowo wymagane: Szyny T-Track (Miter Track 19/24)
