Shutter Suction System

English:

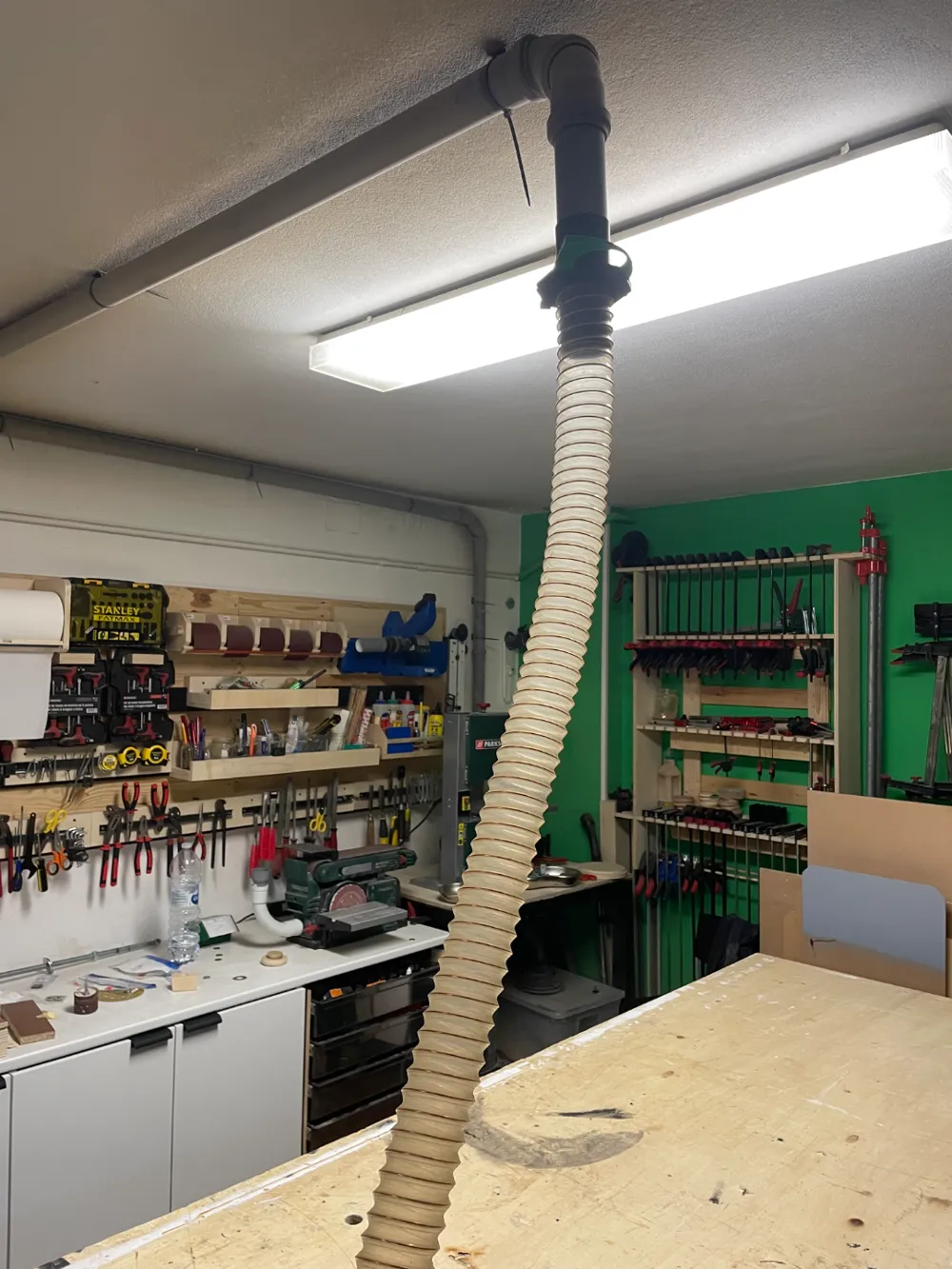

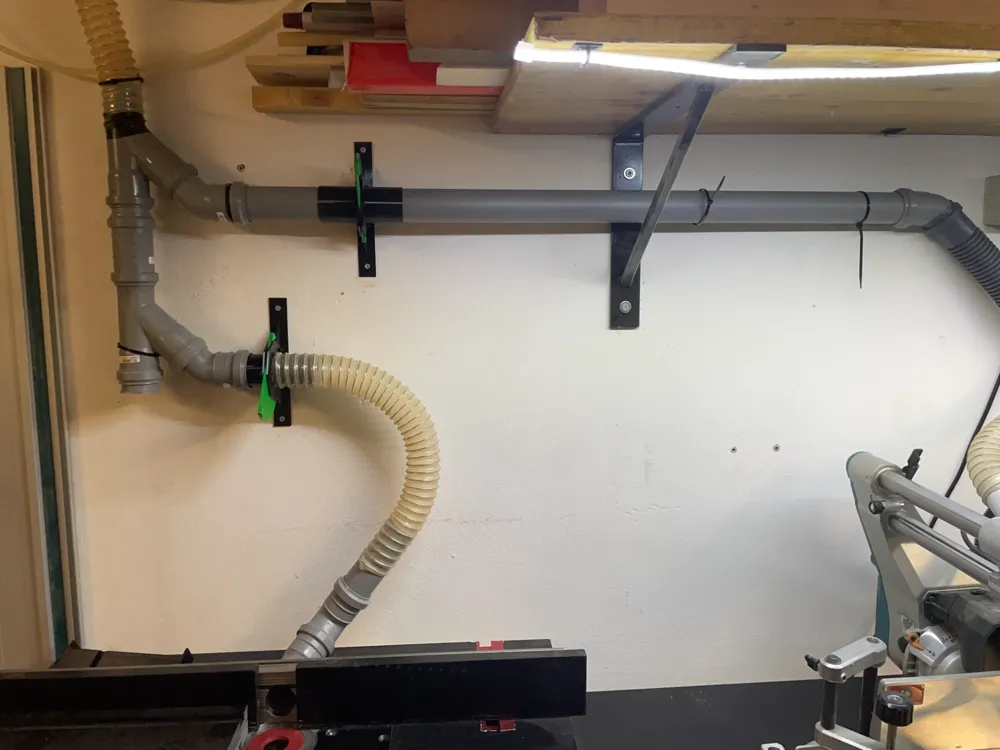

I designed this shutter for anyone with a fixed, centralized suction system needing to direct the suction flow to one or more points or machines within their workspace.

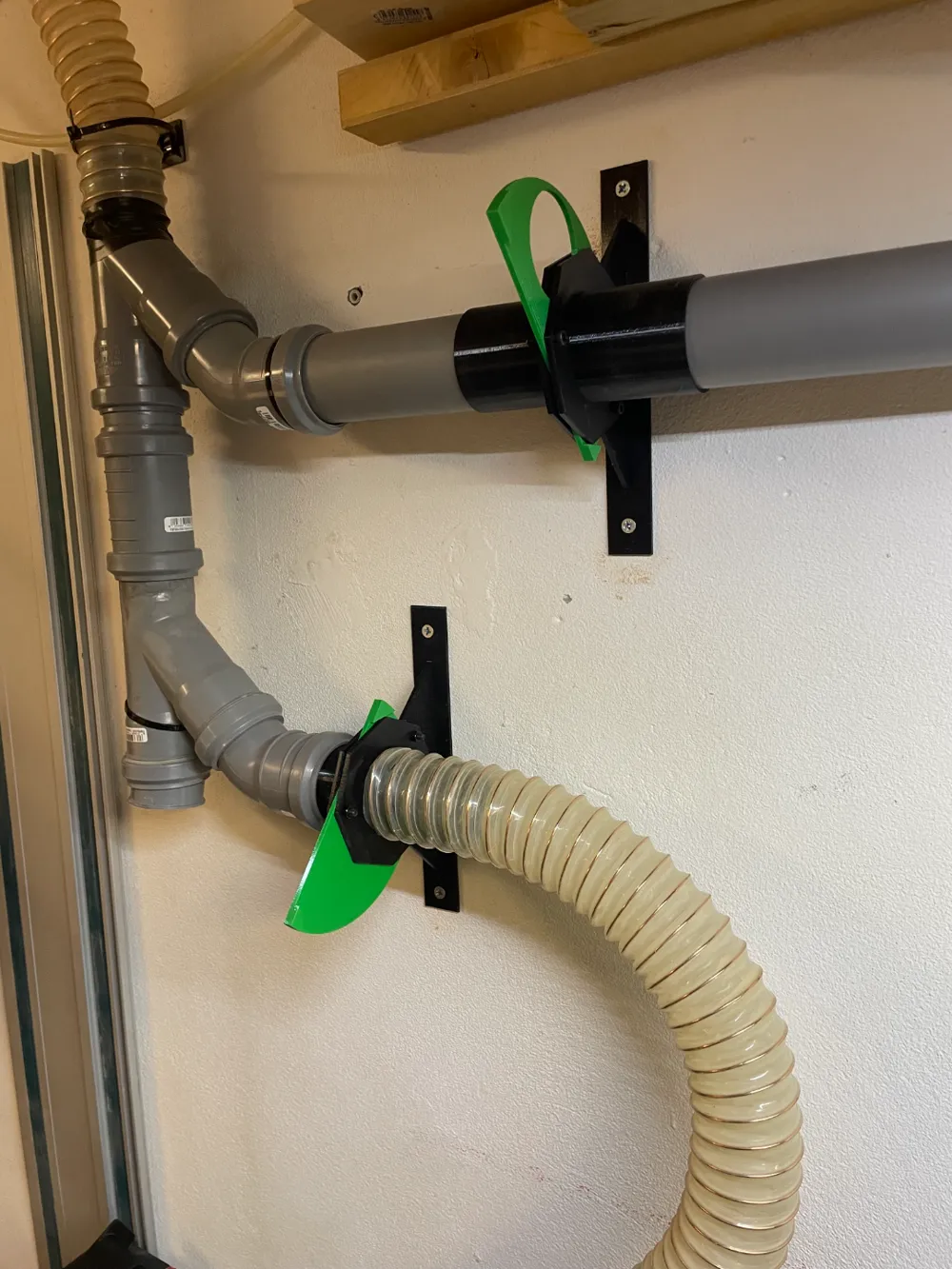

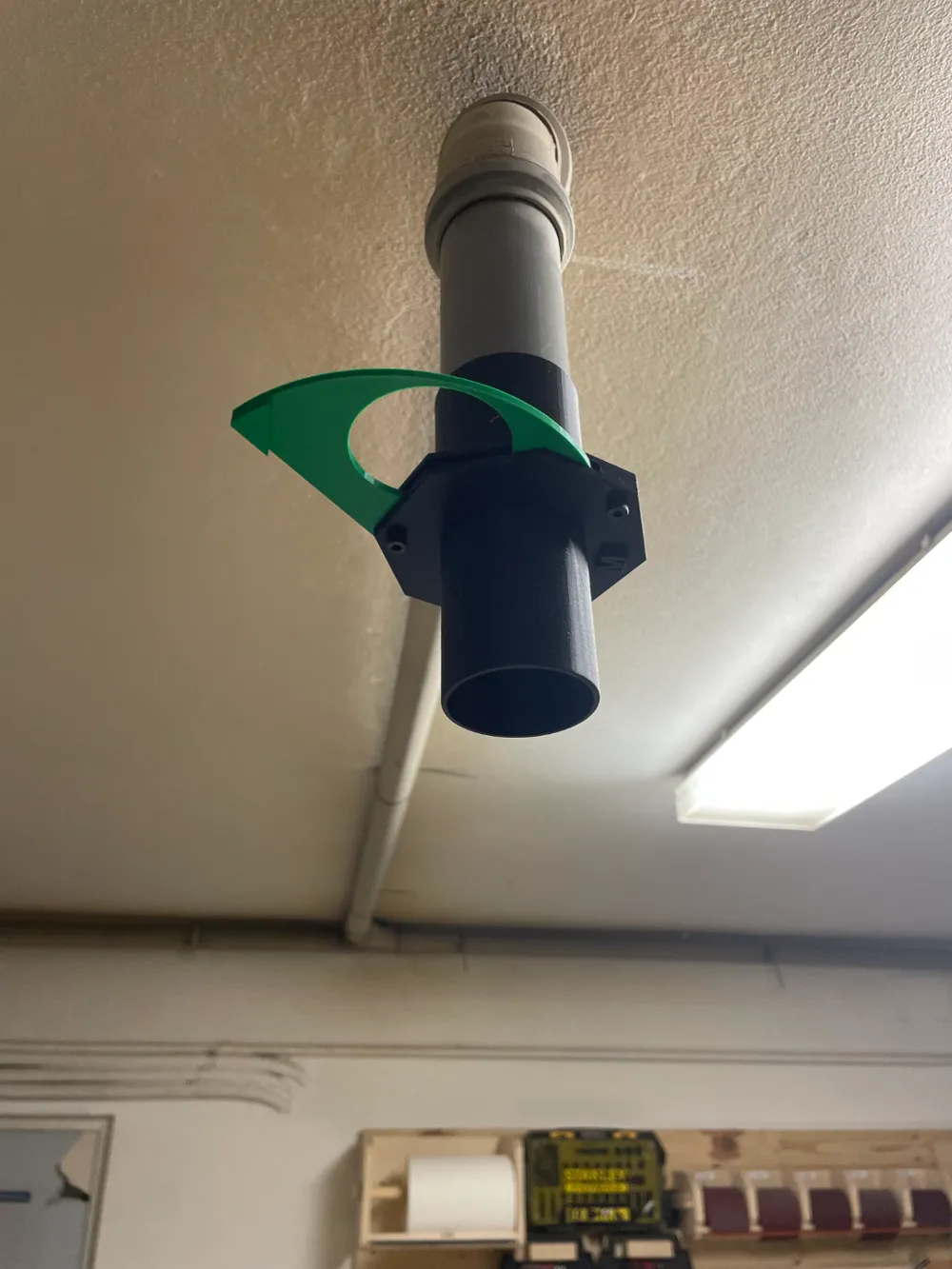

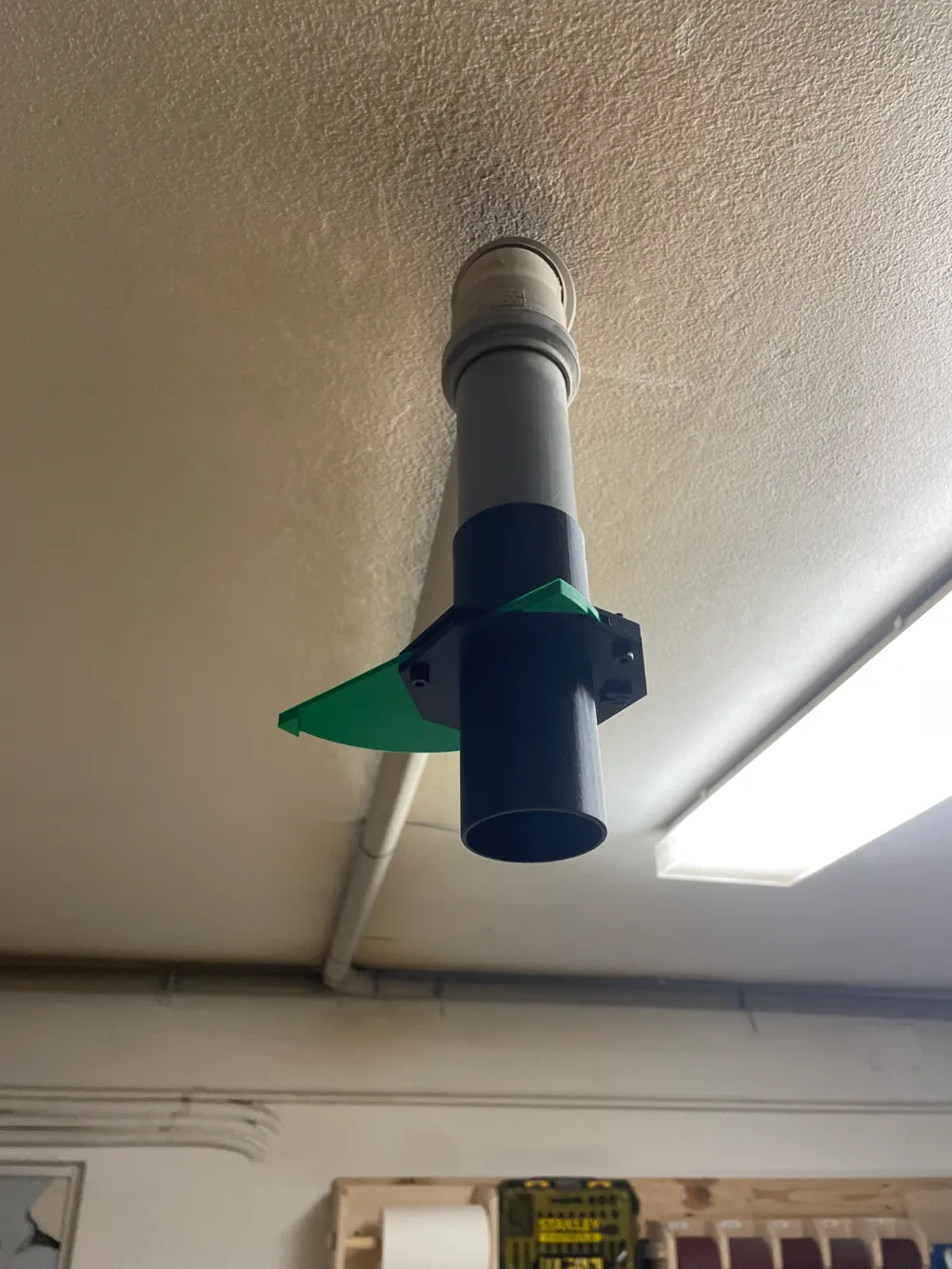

This shutter connects to standard 50mm drainage pipes readily available commercially; clamps or adhesives are unnecessary. However, when connecting to spiral pipes (as pictured), securing them with tape or a similar method is recommended to prevent slippage.

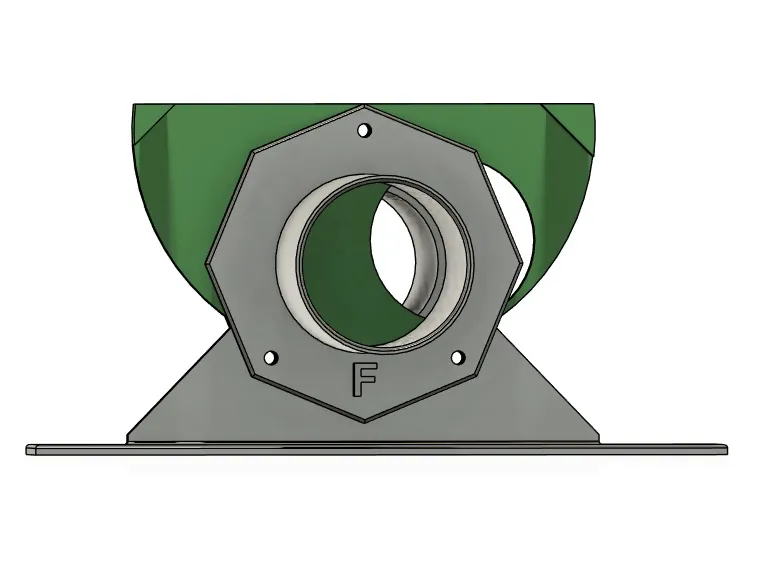

Print the version you require: Male (50mm outer diameter) Female (50.1mm inner diameter)

Assembly is straightforward, requiring only three M4 >12mm screws and three M4 nuts; I used 16mm screws.

For enhanced durability, I 3D printed it in PETG.

Italian:

Ho progettato questa valvola per chiunque possieda un sistema di aspirazione centralizzato fisso e necessiti di indirizzare il flusso di aspirazione verso uno o più punti o macchinari nell'area di lavoro.

Questa valvola si collega a tubi di scarico standard da 50 mm reperibili in commercio senza bisogno di fascette o adesivi. Tuttavia, per il collegamento a tubi spiralati (come mostrato in foto), si consiglia di fissarli con del nastro o simili per evitare che si sfilaccino.

Puoi stampare la versione di cui hai bisogno:

• Maschio (diametro esterno 50 mm)
• Femmina (diametro interno 50,1 mm)

Il montaggio è molto semplice e richiede solo 3 viti M4 da 16 mm e 3 dadi M4.

Per una maggiore durata, l'ho stampata in PETG.
