<p>Profilo di stampa ottimizzato per ottenere componenti precisi, cerniere funzionali e un buon compromesso tra resistenza e tempo di stampa. I pezzi sono orientati per essere stampati senza supporti, con altezza layer di 0,20 mm, 3 pareti e riempimento al 20%. Si consiglia l’uso di PLA o PETG e una stampante correttamente calibrata, soprattutto per garantire il corretto accoppiamento dei perni e il movimento delle parti articolate. Dopo la stampa, rimuovere eventuali residui o leggere bave dai fori prima dell’assemblaggio.</p>

<p>Optimized print profile for precise components, functional hinges, and a good compromise between strength and print time. The parts are oriented to be printed without supports, with a layer height of 0.20 mm, 3 walls, and 20% infill. The use of PLA or PETG and a properly calibrated printer is recommended, especially to ensure correct pin coupling and movement of articulated parts. After printing, remove any residues or minor burrs from the holes before assembly.</p>

0.2mm layer, 2 walls, 15% infill

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<h2>ExoDock Fold – Supporto pieghevole regolabile per smartphone</h2><p>ExoDock Fold è un supporto da scrivania compatto e completamente richiudibile, progettato per sostenere lo smartphone in posizione stabile durante videochiamate, consultazione di documenti, visualizzazione di contenuti o ricarica.</p><p>Lo schienale inclinabile è sostenuto da un braccio posteriore che si inserisce nelle diverse scanalature della base, permettendo di scegliere rapidamente l’angolo di visualizzazione più adatto. Quando non viene utilizzato, il supporto si ripiega occupando poco spazio ed è quindi semplice da trasportare o riporre.</p><h3>Caratteristiche</h3><ul><li>Struttura pieghevole e compatta</li><li>Inclinazione regolabile su più posizioni</li><li>Ampia superficie di appoggio ventilata</li><li>Aperture inferiori per ridurre materiale e peso</li><li>Accesso al connettore di ricarica tramite l’apertura frontale</li><li>Assemblaggio meccanico con due perni stampati</li><li>Componenti separati, facilmente ristampabili in caso di usura</li><li>Possibilità di utilizzare colori differenti per base, schienale e perni</li></ul><h3>Componenti</h3><p>Il modello è composto da:</p><ul><li>base;</li><li>schienale porta-smartphone;</li><li>braccio di sostegno posteriore;</li><li>perno lungo per la cerniera principale;</li><li>perno corto per il braccio di regolazione.</li></ul><h3>Assemblaggio</h3><ol><li>Allineare la cerniera inferiore dello schienale con quella della base.</li><li>Inserire il perno lungo fino al completo accoppiamento.</li><li>Posizionare il braccio di sostegno sullo snodo centrale dello schienale.</li><li>Inserire il perno corto.</li><li>Appoggiare l’estremità inferiore del braccio in una delle scanalature della base per regolare l’inclinazione.</li></ol><p>Se l’accoppiamento dei perni risulta troppo serrato, pulire eventuali residui di stampa e muovere delicatamente le cerniere prima dell’utilizzo.</p><h3>Impostazioni di stampa consigliate</h3><ul><li>Materiale: PLA, PETG o materiali equivalenti</li><li>Altezza layer: 0,20 mm</li><li>Pareti: almeno 3</li><li>Riempimento: 15–25%</li><li>Orientamento: stampare i componenti appoggiati sulla superficie piana</li><li>Supporti: generalmente non necessari, in funzione delle tolleranze e della calibrazione della stampante</li></ul><p>Per ottenere cerniere scorrevoli e un assemblaggio preciso è consigliata una corretta calibrazione del flusso e della compensazione dimensionale.</p>

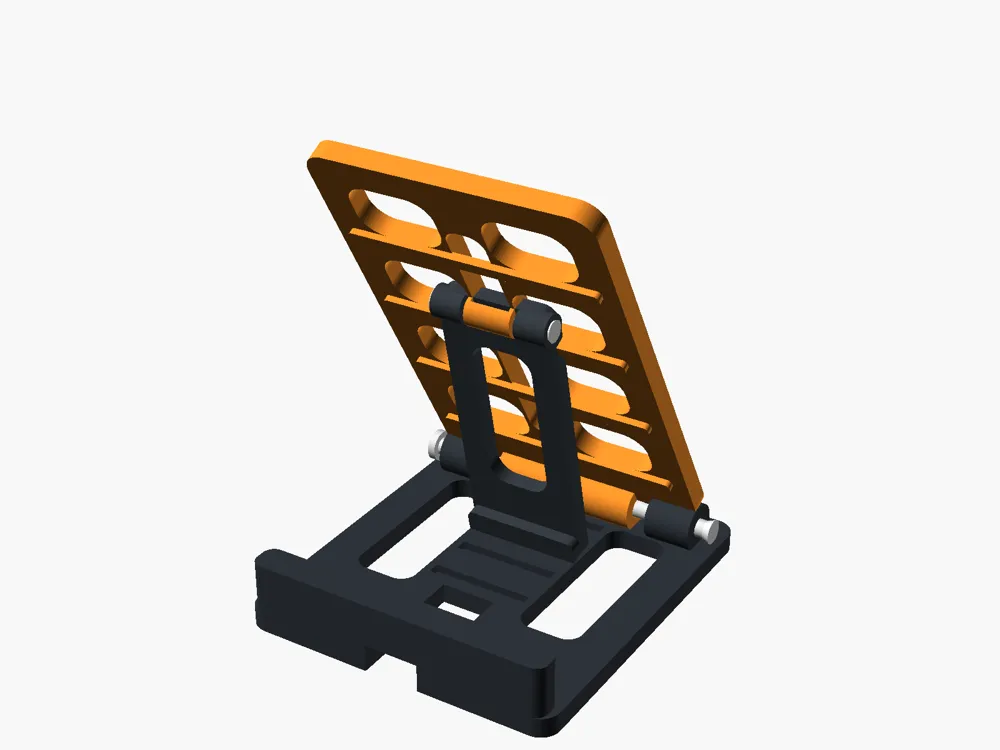

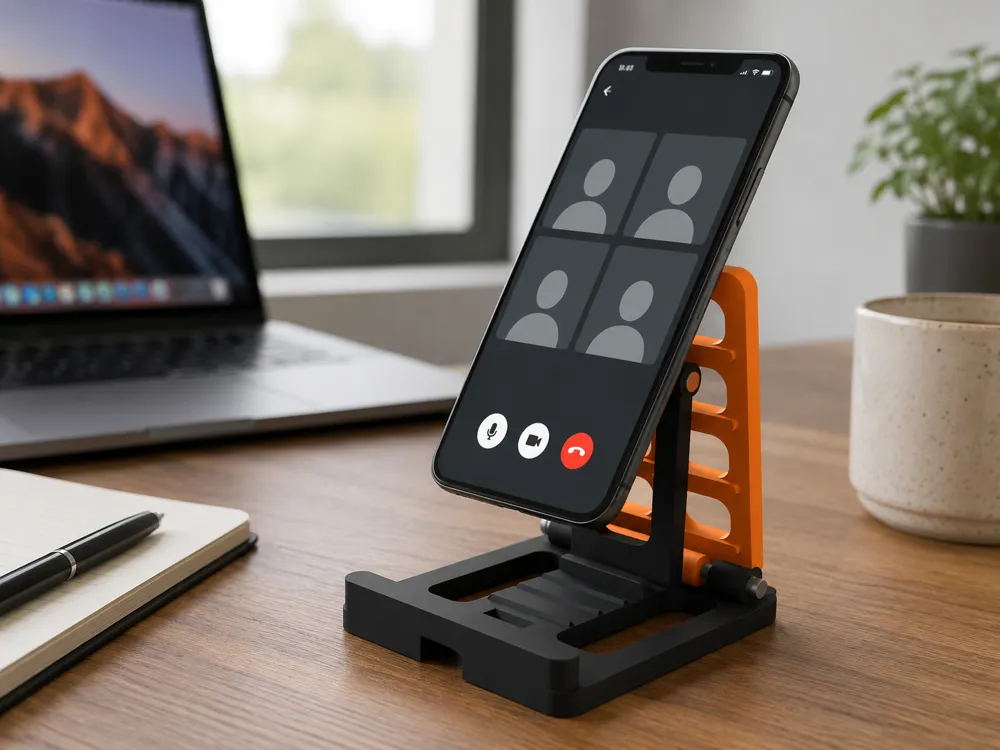

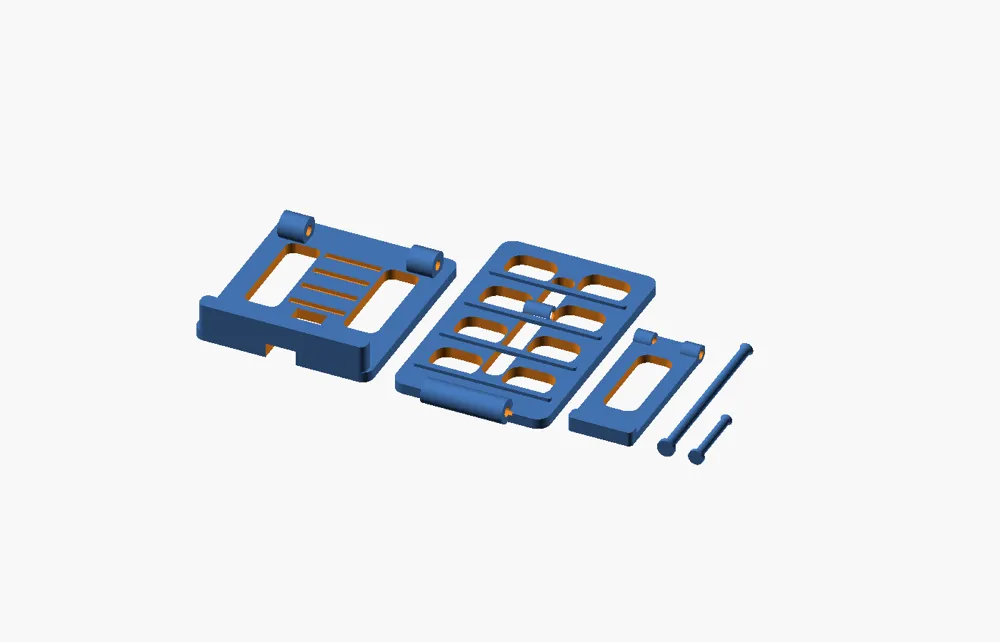

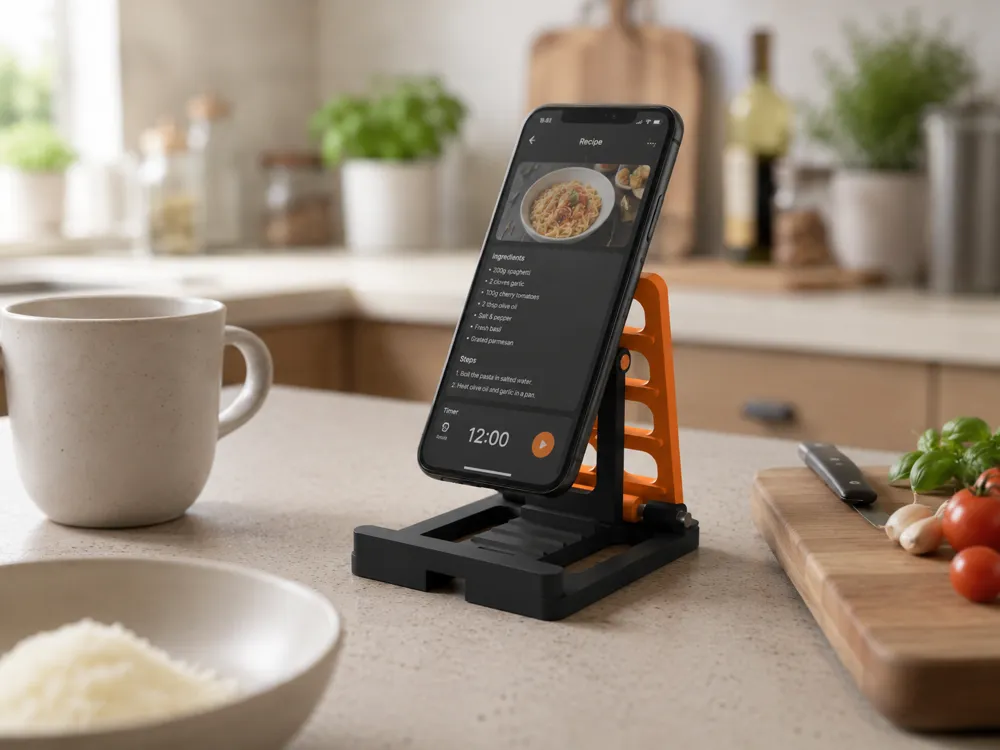

<h2>ExoDock Fold – Adjustable Foldable Smartphone Stand</h2><p>ExoDock Fold is a compact and fully foldable desk stand, designed to hold your smartphone stably during video calls, document viewing, content consumption, or charging.</p><p>The tilting backrest is supported by a rear arm that fits into various grooves in the base, allowing you to quickly choose the most suitable viewing angle. When not in use, the stand folds down to occupy minimal space, making it easy to transport or store.</p><h3>Features</h3><ul><li>Foldable and compact structure</li><li>Adjustable tilt with multiple positions</li><li>Large ventilated support surface</li><li>Bottom openings to reduce material and weight</li><li>Access to the charging connector via the front opening</li><li>Mechanical assembly with two printed pins</li><li>Separate components, easily reprintable in case of wear</li><li>Possibility to use different colors for the base, backrest, and pins</li></ul><h3>Components</h3><p>The model consists of:</p><ul><li>base;</li><li>smartphone backrest;</li><li>rear support arm;</li><li>long pin for the main hinge;</li><li>short pin for the adjustment arm.</li></ul><h3>Assembly</h3><ol><li>Align the lower hinge of the backrest with that of the base.</li><li>Insert the long pin until fully coupled.</li><li>Position the support arm on the central joint of the backrest.</li><li>Insert the short pin.</li><li>Rest the lower end of the arm in one of the base's grooves to adjust the tilt.</li></ol><p>If the pin coupling is too tight, clean any print residues and gently move the hinges before use.</p><h3>Recommended print settings</h3><ul><li>Material: PLA, PETG, or equivalent materials</li><li>Layer height: 0.20 mm</li><li>Walls: at least 3</li><li>Infill: 15–25%</li><li>Orientation: print components flat on the build plate</li><li>Supports: generally not required, depending on printer tolerances and calibration</li></ul><p>To achieve smooth hinges and precise assembly, proper calibration of flow and dimensional compensation is recommended.</p>
