Westtech 3D

Zusammenbauanleitung Makerworld.pdf

cover


Cover


Backplate


LED Stripe support



<h2 style="text-align: center">Fee Lampe – Stilvoll &amp; Einfach zum Selberdrucken </h2>Hier findet ihr eine stilvolle Lampe, die ihr ganz einfach selbst drucken könnt – perfekt für ein stimmungsvolles Ambiente zu Hause. Es stehen euch zwei Varianten zur Verfügung:<h2>🧷 Variante 1: Verklebt</h2><h2>🔩 Variante 2: Verschraubt</h2>______________________________________<h3>🛠️ Empfohlene Druckeinstellungen:</h3>🔲 Hauptteil<ul><li>Optimale Schichthöhe: 0,16 mm für schöne Details</li><li>Zeitsparende Alternative: bis max. 0,20 mm</li></ul>🪵 Rückwand mit Diffusor<ul><li>Empfohlen: 0,20 mm</li><li>Maximal: 0,24 mm</li><li>Dieser sorgt für ein besonders weiches, angenehmes Licht – ideal für eine gemütliche Atmosphäre.</li></ul>💡 Hinweis zur Rückwand:<ul><li>Die Rückwand sitzt bewusst etwas lockerer, da ich sie vor dem Versand verklebe. Wenn ihr eine festere Passung möchtet, könnt ihr die Rückwand im Slicer um 0,5 % bis 1 % vergrößern – einfach ausprobieren, was für euch am besten passt!</li></ul><h3>🔧 Details zur verklebten Version</h3><ul><li>LED-Halterung: Diese sollte mit etwas Kunststoffkleber fixiert werden.</li><li>LED-Streifen: Einfach einlegen – durch die Klebefläche auf der Rückseite halten sie meist gut. Die gedruckte Unterstützung verhindert, dass sich die Streifen bei Erwärmung (durch z. B. COB-LEDs) ablösen.</li><li>Empfohlene Länge des LED-Streifens: mindestens 74 cm&nbsp;</li></ul><figure class="image image_resized" style="height: auto; width: 554.891px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001377582/design/2024-12-05_de20d287c7d01.jpg?x-oss-process=image/format,webp" width="2283" height="1284"></figure>&nbsp; <h3> </h3>&nbsp;&nbsp;&nbsp;&nbsp;

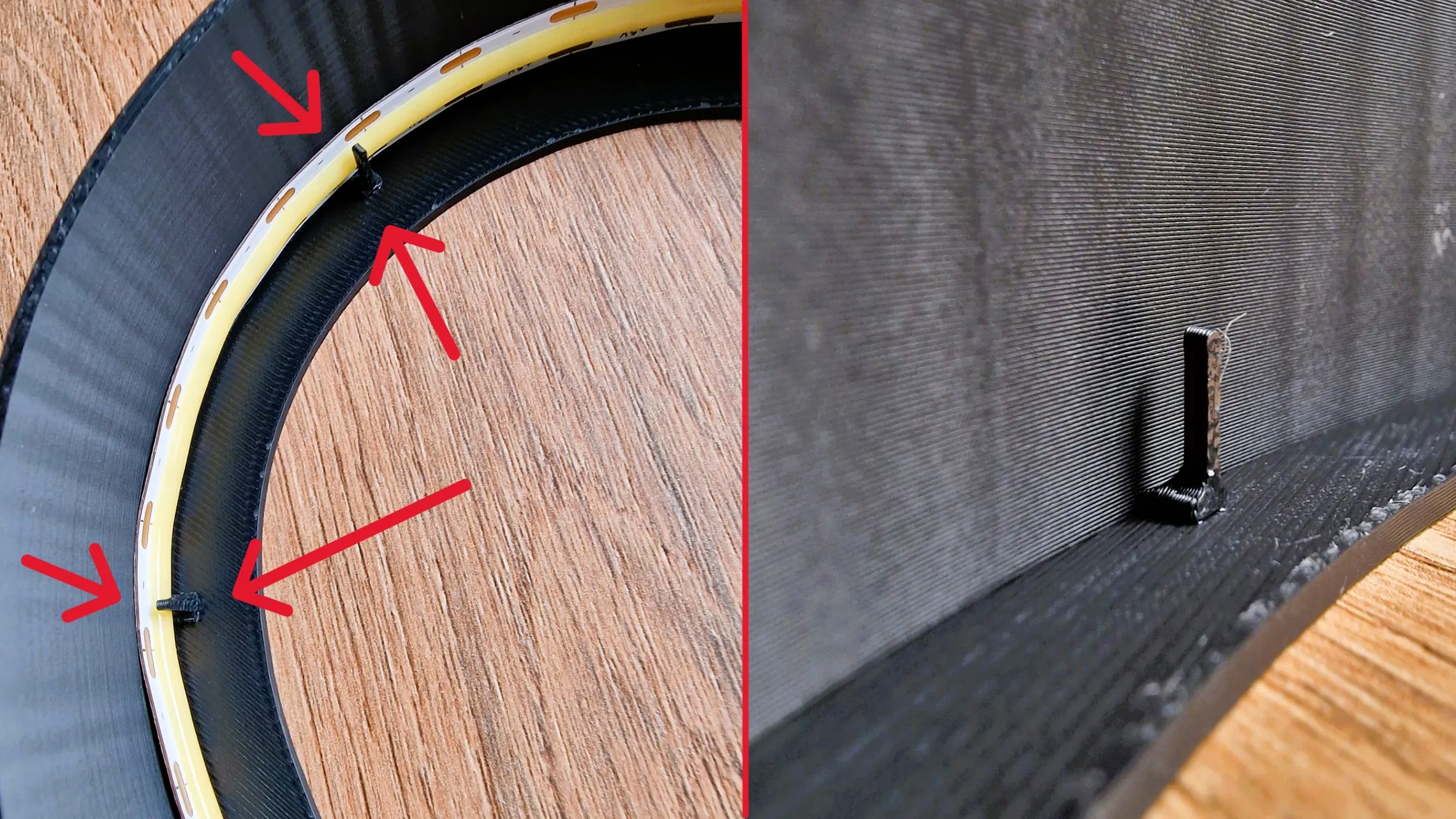

<h2>Fee Lamp – Stylish &amp; Easy to Print Yourself</h2>Here you will find a stylish lamp that you can easily print yourself – perfect for a mood-setting ambiance at home. Two versions are available:<h2>🧷 Version 1: Glued</h2><h2>🔩 Version 2: Screwed</h2>______________________________________<h3>🛠️ Recommended Print Settings:</h3>🔲 Main part<ul><li>Optimal layer height: 0.16 mm for fine details</li><li>Time-saving alternative: up to max. 0.20 mm</li></ul>🪵 Back panel with diffuser<ul><li>Recommended: 0.20 mm</li><li>Maximum: 0.24 mm</li><li>This ensures a particularly soft, pleasant light – ideal for a cozy atmosphere.</li></ul>💡 Note on the back panel:<ul><li>The back panel is intentionally somewhat loose, as I glue it before shipping. If you would like a tighter fit, you can enlarge the back panel in the slicer by 0.5% to 1% – simply try what works best for you!</li></ul><h3>🔧 Details of the glued version</h3><ul><li>LED holder: This should be fixed with some plastic adhesive.</li><li>LED strip: Simply insert – the adhesive surface on the back usually holds well. The printed support prevents the strips from detaching when heated (e.g. by COB LEDs).</li><li>Recommended length of the LED strip: at least 74 cm&nbsp;</li></ul><figure class="image image_resized" style="height: auto; width: 554.891px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001377582/design/2024-12-05_de20d287c7d01.jpg?x-oss-process=image/format,webp" width="2283" height="1284"></figure>&nbsp;&nbsp;<h3></h3>&nbsp;&nbsp;&nbsp;&nbsp;

Glued

<h2 style="text-align: center">Fee Lampe – Stilvoll &amp; Einfach zum Selberdrucken </h2>Hier findet ihr eine stilvolle Lampe, die ihr ganz einfach selbst drucken könnt – perfekt für ein stimmungsvolles Ambiente zu Hause. Es stehen euch zwei Varianten zur Verfügung:<h2>🧷 Variante 1: Verklebt</h2><h2>🔩 Variante 2: Verschraubt</h2>______________________________________<h3>🛠️ Empfohlene Druckeinstellungen:</h3>🔲 Hauptteil<ul><li>Optimale Schichthöhe: 0,16 mm für schöne Details</li><li>Zeitsparende Alternative: bis max. 0,20 mm</li></ul>🪵 Rückwand mit Diffusor<ul><li>Empfohlen: 0,20 mm</li><li>Maximal: 0,24 mm</li><li>Dieser sorgt für ein besonders weiches, angenehmes Licht – ideal für eine gemütliche Atmosphäre.</li></ul>💡 Hinweis zur Rückwand:<ul><li>Die Rückwand sitzt bewusst etwas lockerer, da ich sie vor dem Versand verklebe. Wenn ihr eine festere Passung möchtet, könnt ihr die Rückwand im Slicer um 0,5 % bis 1 % vergrößern – einfach ausprobieren, was für euch am besten passt!</li></ul><h3>🔧 Details zur verklebten Version</h3><ul><li>LED-Halterung: Diese sollte mit etwas Kunststoffkleber fixiert werden.</li><li>LED-Streifen: Einfach einlegen – durch die Klebefläche auf der Rückseite halten sie meist gut. Die gedruckte Unterstützung verhindert, dass sich die Streifen bei Erwärmung (durch z. B. COB-LEDs) ablösen.</li><li>Empfohlene Länge des LED-Streifens: mindestens 74 cm&nbsp;</li></ul><figure class="image image_resized" style="height: auto; width: 554.891px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2024-12-05_de20d287c7d01.jpg" width="2283" height="1284"></figure>&nbsp; <h3>🔩 Details zur verschraubten Version 🔩🪛</h3><ul><li>Benötigtes Zubehör:<ul><li>5x M3x6 Schmelzgewindeeinsätze</li><li>5x M3x12 Schrauben</li></ul></li><li>🔧 Tipp: Ziehe die Schrauben bitte nicht zu fest an, um Schäden zu vermeiden.</li></ul><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_d488e11f0b961.jpg" width="2322" height="1161"><figcaption>5x M3x6 Gewinde einschmelzen</figcaption></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_708fc37a8e8d88.jpg" width="2234" height="1117"></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_910eb324298308.jpg" width="1832" height="917"></figure><figure class="image image_resized" style="height: auto; width: 516.266px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_0aaea3c5b68958.jpg" width="1349" height="645"><figcaption>Ihr Benötigt 5x M3x6 Schmelzgewinde &amp; 5x M3x12</figcaption></figure>

<h2 style="text-align: center">Fee Lamp – Stylish &amp; Simple to Self-Print</h2>Here you will find a stylish lamp that you can easily print yourself – perfect for creating an atmospheric ambiance at home. Two versions are available:<h2>🧷 Version 1: Glued</h2><h2>🔩 Version 2: Screwed</h2>______________________________________<h3>🛠️ Recommended Print Settings:</h3>🔲 Main Body<ul><li>Optimal Layer Height: 0.16 mm for fine details</li><li>Time-Saving Alternative: up to 0.20 mm</li></ul>🪵 Back Panel with Diffuser<ul><li>Recommended: 0.20 mm</li><li>Maximum: 0.24 mm</li><li>This ensures a particularly soft, pleasant light – ideal for a cozy atmosphere.</li></ul>💡 Note on the Back Panel:<ul><li>The back panel is intentionally slightly loose, as I glue it before shipping. If you prefer a tighter fit, you can enlarge the back panel in the slicer by 0.5% to 1% – simply experiment to find what works best for you!</li></ul><h3>🔧 Details of the Glued Version</h3><ul><li>LED Holder: This should be secured with some plastic adhesive.</li><li>LED Strip: Simply insert – they usually adhere well due to the adhesive surface on the back. The printed support prevents the strips from detaching when heated (e.g., by COB LEDs).</li><li>Recommended LED Strip Length: at least 74 cm&nbsp;</li></ul><figure class="image image_resized" style="height: auto; width: 554.891px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2024-12-05_de20d287c7d01.jpg" width="2283" height="1284"></figure>&nbsp; <h3>🔩 Details of the Screwed Version 🔩🪛</h3><ul><li>Required Accessories:<ul><li>5x M3x6 threaded inserts</li><li>5x M3x12 screws</li></ul></li><li>🔧 Tip: Please do not overtighten the screws to avoid damage.</li></ul><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_d488e11f0b961.jpg" width="2322" height="1161"><figcaption>Melt in 5x M3x6 threads</figcaption></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_708fc37a8e8d88.jpg" width="2234" height="1117"></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_910eb324298308.jpg" width="1832" height="917"></figure><figure class="image image_resized" style="height: auto; width: 516.266px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_0aaea3c5b68958.jpg" width="1349" height="645"><figcaption>You need 5x M3x6 threaded inserts &amp; 5x M3x12 screws</figcaption></figure>

Screwed

You shall not share, sub-license, sell, rent, host, transfer, or distribute in any way the digital or 3D printed versions of this object, nor any other derivative work of this object in its digital or physical format (including - but not limited to - remixes of this object, and hosting on other digital platforms). The objects may not be used without permission in any way whatsoever in which you charge money, or collect fees.

This user content is licensed under a Standard Digital File License.

<h2 style="text-align: center"> Fee Lampe – Stilvoll &amp; Einfach zum Selberdrucken </h2>Hier findet ihr eine stilvolle Lampe, die ihr ganz einfach selbst drucken könnt – perfekt für ein stimmungsvolles Ambiente zu Hause. Es stehen euch zwei Varianten zur Verfügung:<h2>🧷 Variante 1: Verklebt</h2><h2>🔩 Variante 2: Verschraubt</h2>______________________________________<h3>🛠️ Empfohlene Druckeinstellungen:</h3>🔲 Hauptteil<ul><li>Optimale Schichthöhe: 0,16 mm für schöne Details</li><li>Zeitsparende Alternative: bis max. 0,20 mm</li></ul>🪵 Rückwand mit Diffusor<ul><li>Empfohlen: 0,20 mm</li><li>Maximal: 0,24 mm</li><li>Dieser sorgt für ein besonders weiches, angenehmes Licht – ideal für eine gemütliche Atmosphäre.</li></ul>💡 Hinweis zur Rückwand:<ul><li>Die Rückwand sitzt bewusst etwas lockerer, da ich sie vor dem Versand verklebe. Wenn ihr eine festere Passung möchtet, könnt ihr die Rückwand im Slicer um 0,5 % bis 1 % vergrößern – einfach ausprobieren, was für euch am besten passt!</li></ul><h3>🔧 Details zur verklebten Version</h3><ul><li>LED-Halterung: Diese sollte mit etwas Kunststoffkleber fixiert werden.</li><li>LED-Streifen: Einfach einlegen – durch die Klebefläche auf der Rückseite halten sie meist gut. Die gedruckte Unterstützung verhindert, dass sich die Streifen bei Erwärmung (durch z. B. COB-LEDs) ablösen.</li><li>Empfohlene Länge des LED-Streifens: mindestens 74 cm&nbsp;</li></ul><figure class="image image_resized" style="height: auto; width: 554.891px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2024-12-05_de20d287c7d01.jpg"></figure>&nbsp; <h3>🔩 Details zur verschraubten Version 🔩🪛</h3><ul><li>Benötigtes Zubehör:<ul><li>5x M3x6 Schmelzgewindeeinsätze</li><li>5x M3x12 Schrauben</li></ul></li><li>🔧 Tipp: Ziehe die Schrauben bitte nicht zu fest an, um Schäden zu vermeiden.</li></ul><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_d488e11f0b961.jpg"><figcaption>5x M3x6 Gewinde einschmelzen</figcaption></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_708fc37a8e8d88.jpg"></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_910eb324298308.jpg"></figure><figure class="image image_resized" style="height: auto; width: 516.266px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_0aaea3c5b68958.jpg"><figcaption>Ihr Benötigt 5x M3x6 Schmelzgewinde &amp; 5x M3x12</figcaption></figure>

<h2>Fee Lamp – Stylish &amp; Easy to Print Yourself</h2>Here you will find a stylish lamp that you can easily print yourself – perfect for a mood-setting ambiance at home. Two versions are available:<h2>🧷 Version 1: Glued</h2><h2>🔩 Version 2: Screwed</h2>______________________________________<h3>🛠️ Recommended Print Settings:</h3>🔲 Main part<ul><li>Optimal layer height: 0.16 mm for fine details</li><li>Time-saving alternative: up to max. 0.20 mm</li></ul>🪵 Back panel with diffuser<ul><li>Recommended: 0.20 mm</li><li>Maximum: 0.24 mm</li><li>This ensures a particularly soft, pleasant light – ideal for a cozy atmosphere.</li></ul>💡 Note on the back panel:<ul><li>The back panel is intentionally somewhat loose, as I glue it before shipping. If you would like a tighter fit, you can enlarge the back panel in the slicer by 0.5% to 1% – simply try what works best for you!</li></ul><h3>🔧 Details of the glued version</h3><ul><li>LED holder: This should be fixed with some plastic adhesive.</li><li>LED strip: Simply insert – the adhesive surface on the back usually holds well. The printed support prevents the strips from detaching when heated (e.g. by COB LEDs).</li><li>Recommended length of the LED strip: at least 74 cm&nbsp;</li></ul><figure class="image image_resized" style="height: auto; width: 554.891px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2024-12-05_de20d287c7d01.jpg"></figure>&nbsp;&nbsp;<h3>🔩 Details of the screwed version 🔩🪛</h3><ul><li>Required accessories:<ul><li>5x M3x6 melt-in threaded inserts</li><li>5x M3x12 screws</li></ul></li><li>🔧 Tip: Please do not tighten the screws too much to avoid damage.</li></ul><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_d488e11f0b961.jpg"><figcaption>Melt in 5x M3x6 threads</figcaption></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_708fc37a8e8d88.jpg"></figure><figure class="image" style="height: auto"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-29_910eb324298308.jpg"></figure><figure class="image image_resized" style="height: auto; width: 516.266px"><img src="https://makerworld.bblmw.com/makerworld/model/DSM00000001403324/design/2025-04-24_0aaea3c5b68958.jpg"><figcaption>You need 5x M3x6 melt-in threads &amp; 5x M3x12</figcaption></figure>

Print Profile(2)

Bill of Materials

Description

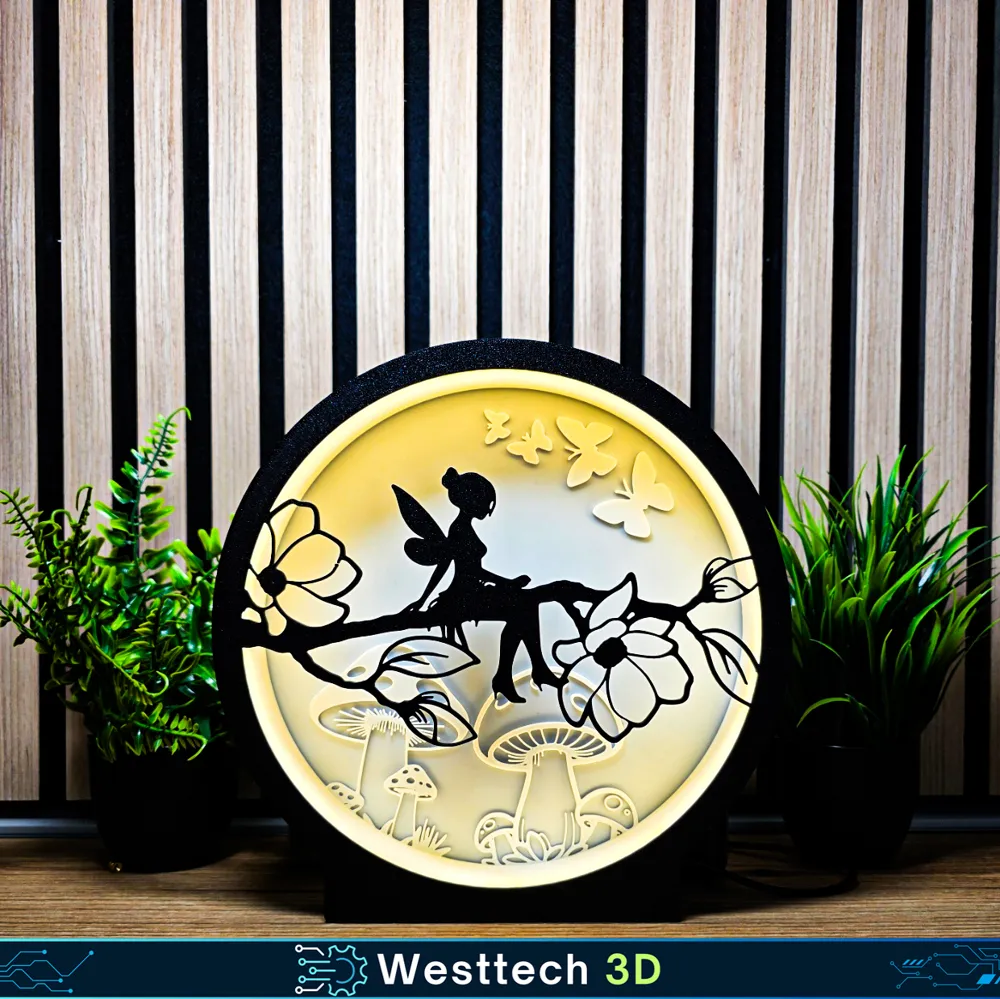

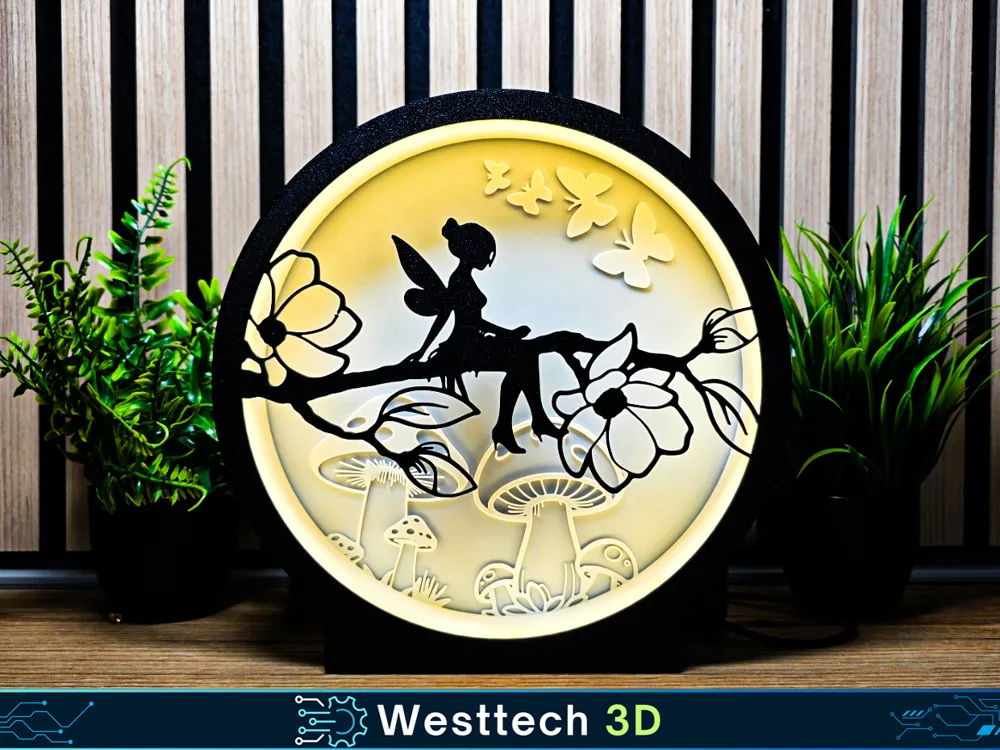

Fee Lamp – Stylish & Easy to Print Yourself

🧷 Version 1: Glued

🔩 Version 2: Screwed

🛠️ Recommended Print Settings:

🔧 Details of the glued version

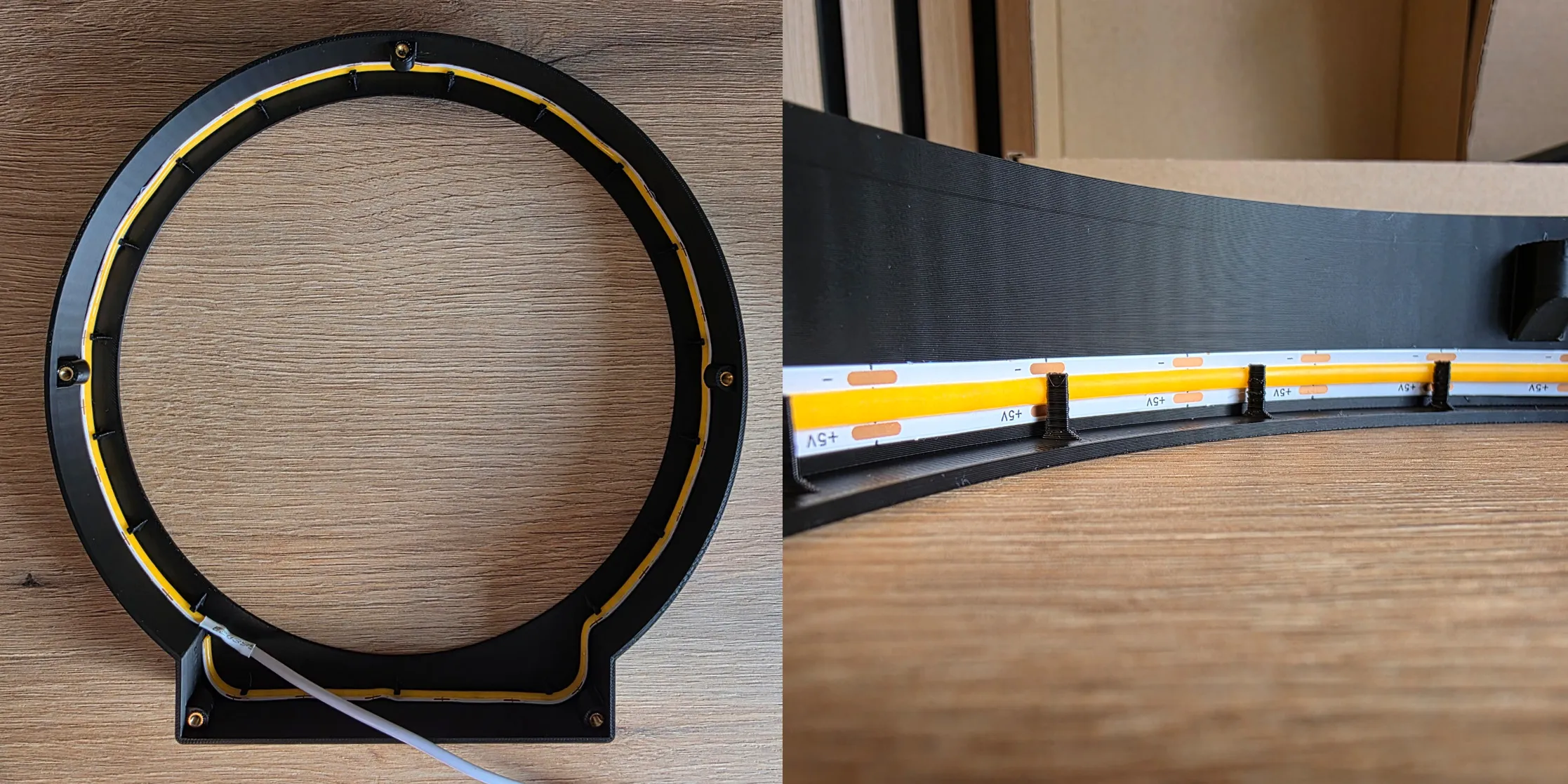

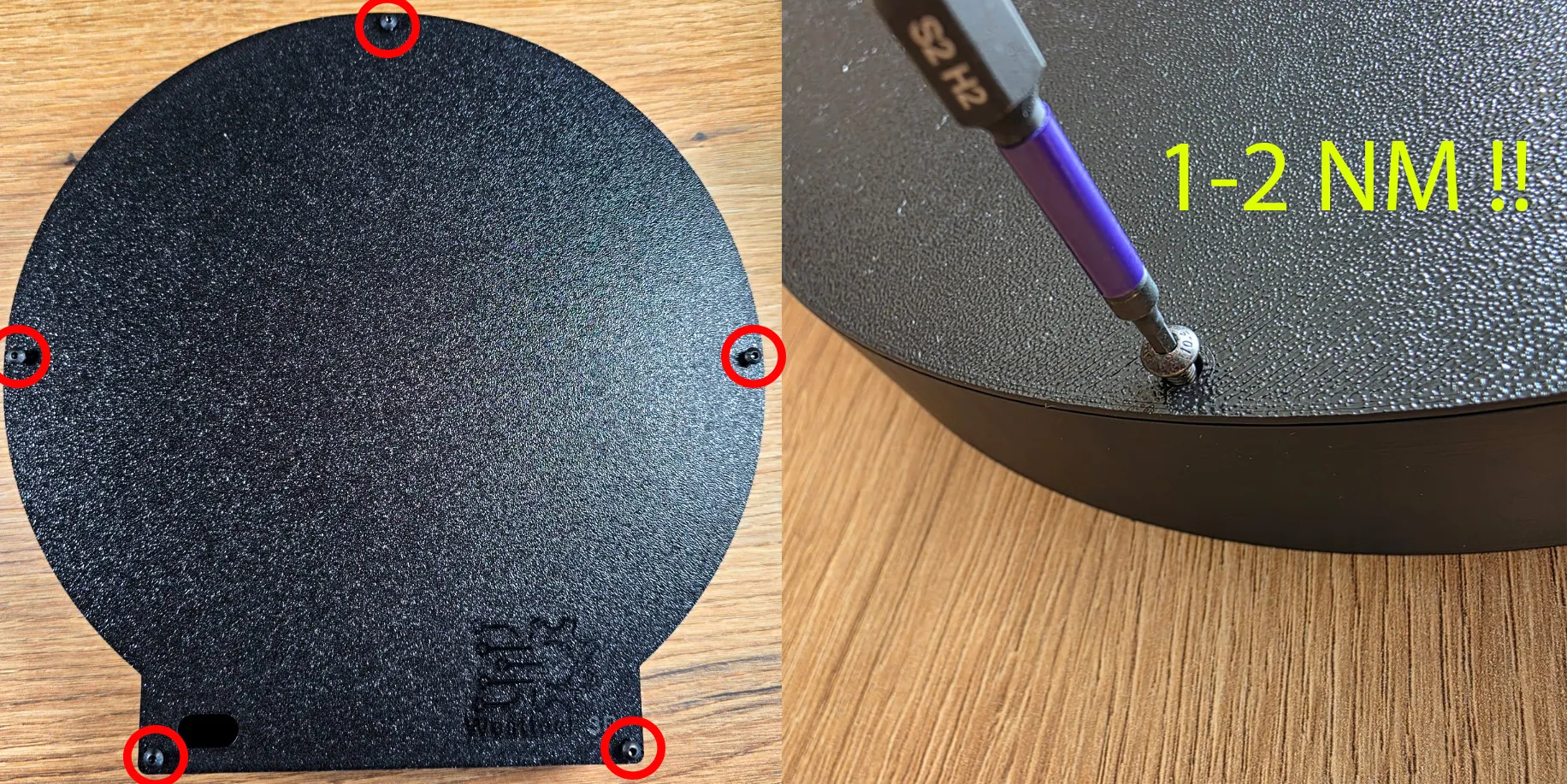

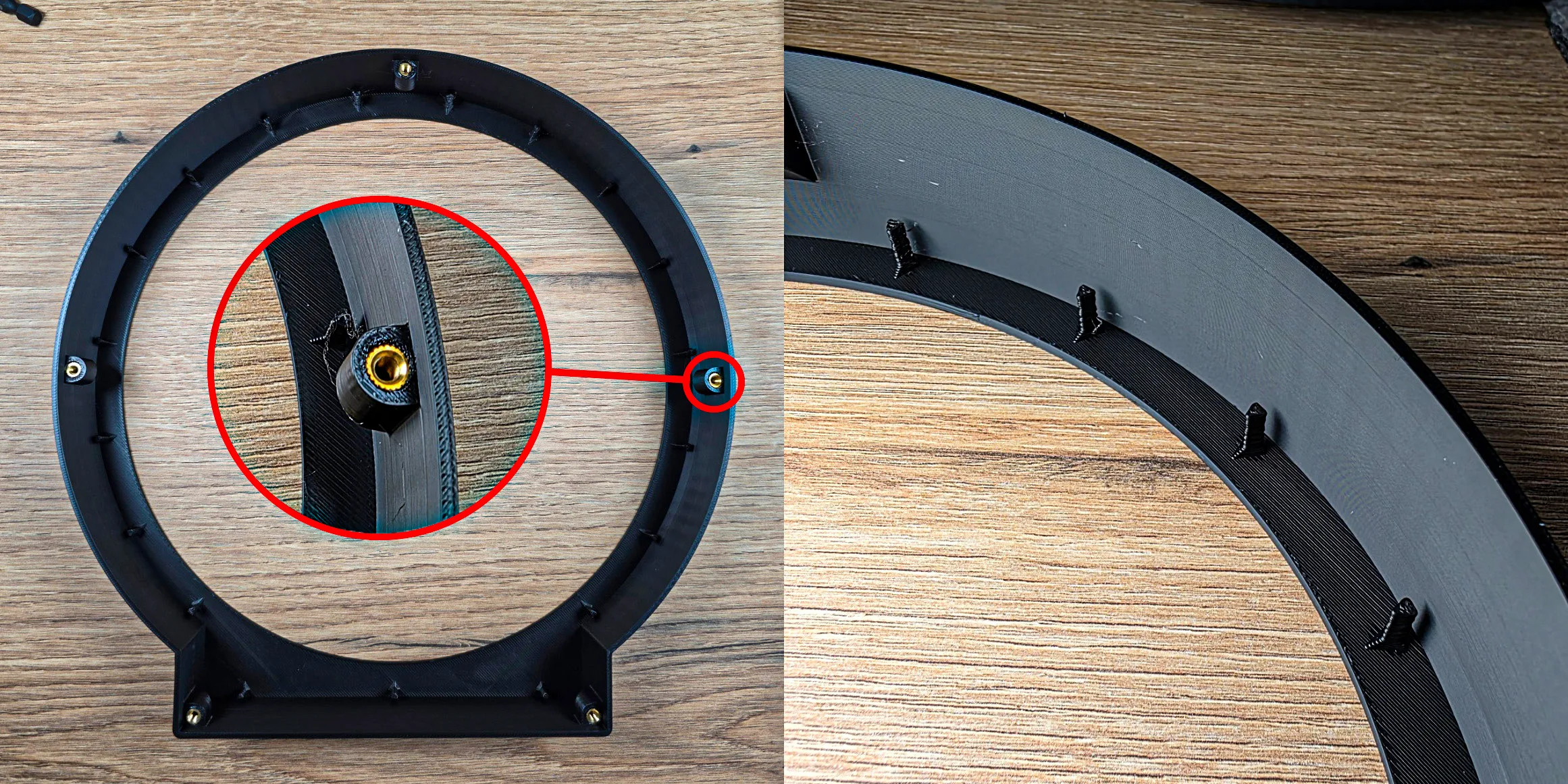

🔩 Details of the screwed version 🔩🪛
