Pallone da calcio a levitazione magnetica - Modello di stampa 3D gratuito - MakerWorld

Mi sono divertito a realizzare questo progetto, cercando di unire design e tecnologia in qualcosa di semplice ma d’effetto.

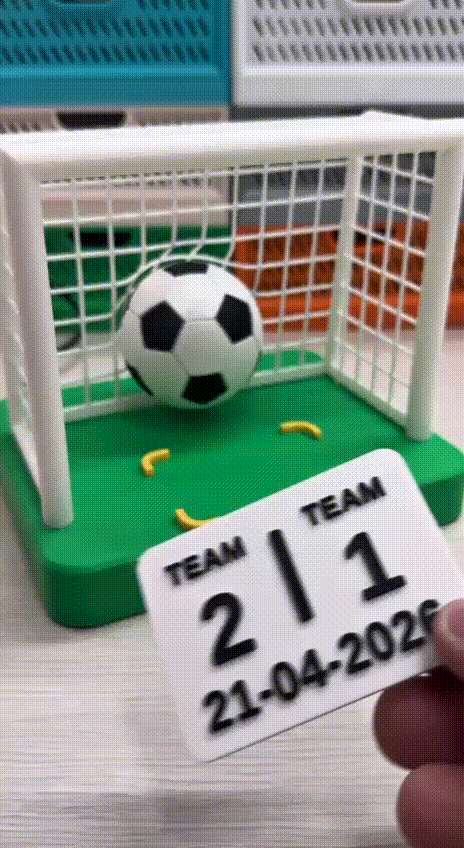

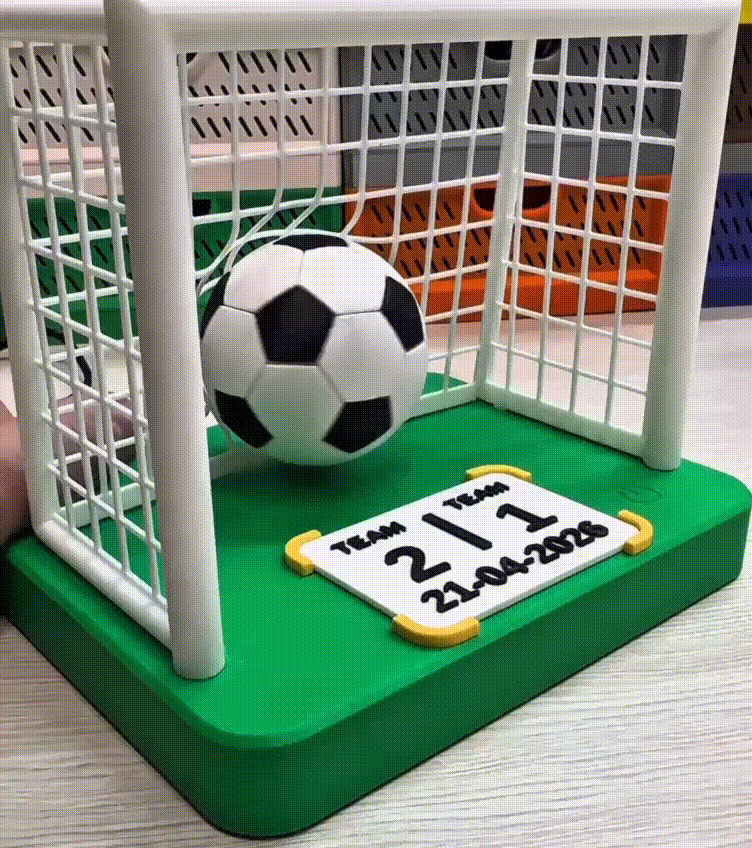

L’idea era quella di ricreare il momento del Goal, ma in modo diverso: un pallone sospeso grazie alla levitazione magnetica all’interno di una porta con la rete sagomata

Dietro a un risultato pulito c’è stato un lavoro importante, soprattutto sulla rete, studiata per ottenere una deformazione realistica senza complicare la stampa.

L’obiettivo era rendere tutto il più semplice possibile per chi lo realizza: stampa facile, assemblaggio rapido e un effetto finale che sorprende.

la rete è stata creata utilizzando un metodo che ho vista sul concorso natale dove un creatore creava una sagoma per deformale la plastica.

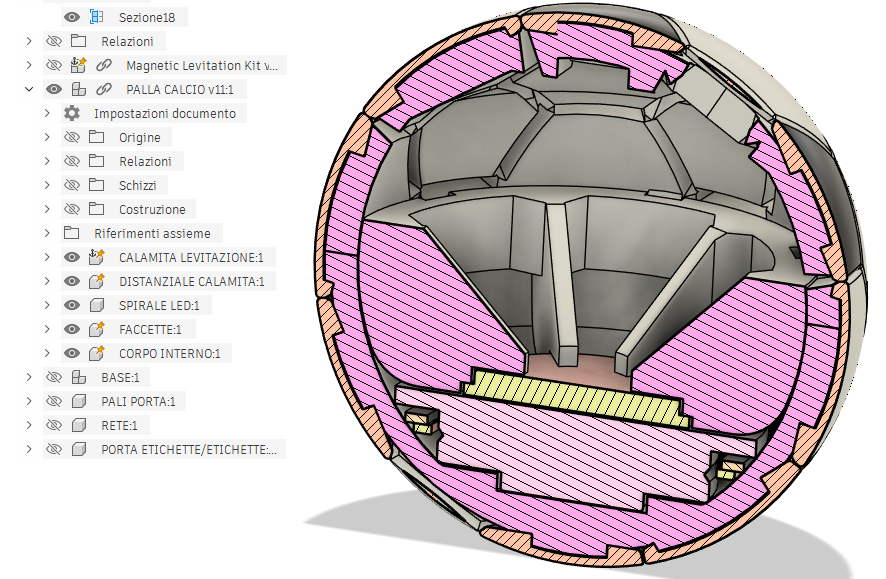

Ma la vera difficoltà è stata la realizzazione della palla da calcio. Il diametro della sfera doveva essere il più ridotto possibile, pur integrando al suo interno il magnete. Ho dovuto posizionare il magnete il più in basso possibile, così da aumentare la distanza dalla base e rendere più evidente lo spazio di fluttuazione percepito dall’occhio.

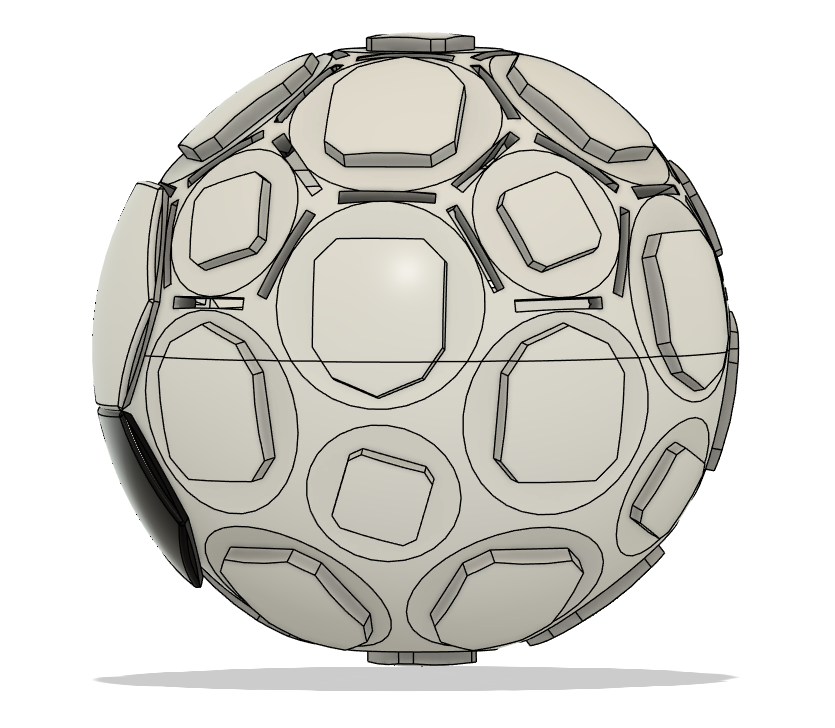

Tutto quello che compone la palla da calcio:

La palla è composta da tre corpi:

• Il pezzo SOTTO che tiene alloggiato il magnete
• il pezzo ANELLO che unice pezzo sopra e pezzo sotto in più spinge in basso il magnete magnete e tiene in posizione la scheda led
• in fine il pezzo SOPRA con tutti i fori per poter permettere alla luce di passare più facilmente

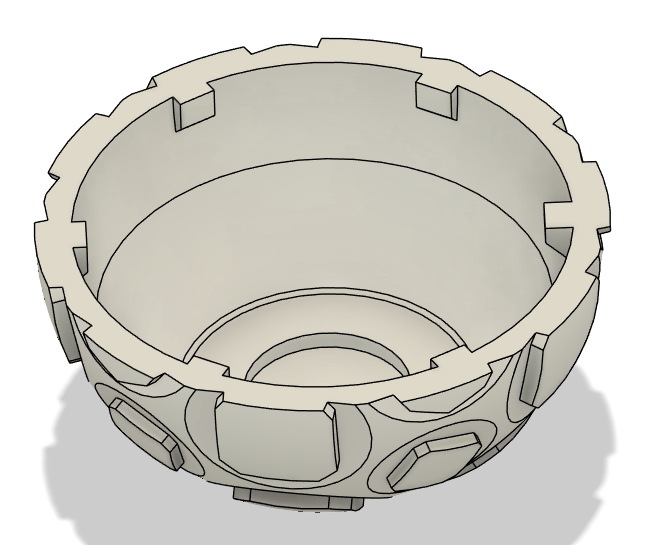

PEZZO SOTTO:

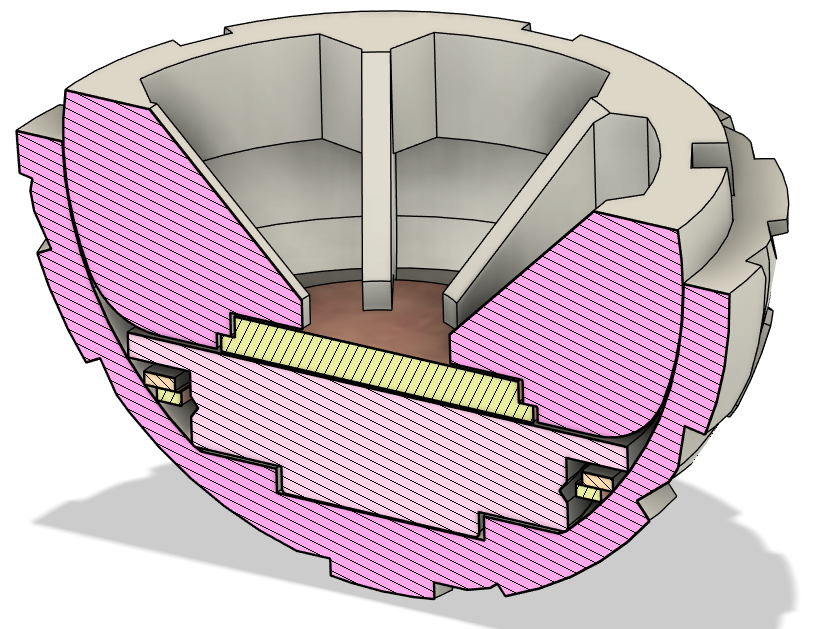

PEZZO ANELLO:

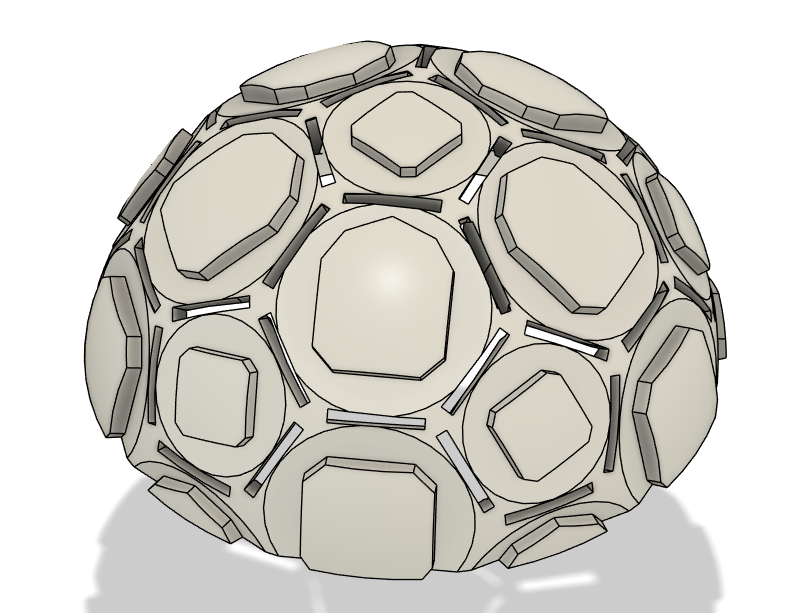

PEZZO SOPRA:

Inoltre, le FACCETTE bianche centrali tengo ancora più saldati le due parti

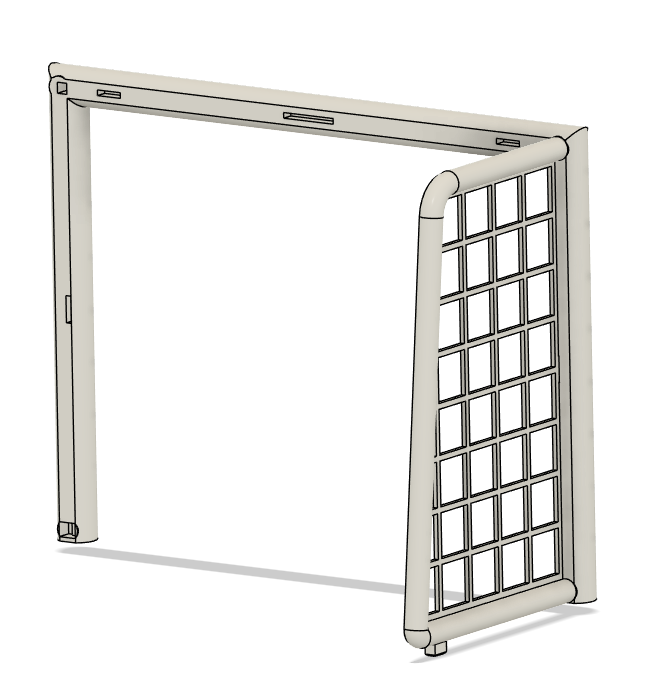

I pali della porta sono semplici da stampare e da assemblare, ho creato delle giunzioni semplici e veloci per l'assemblaggio

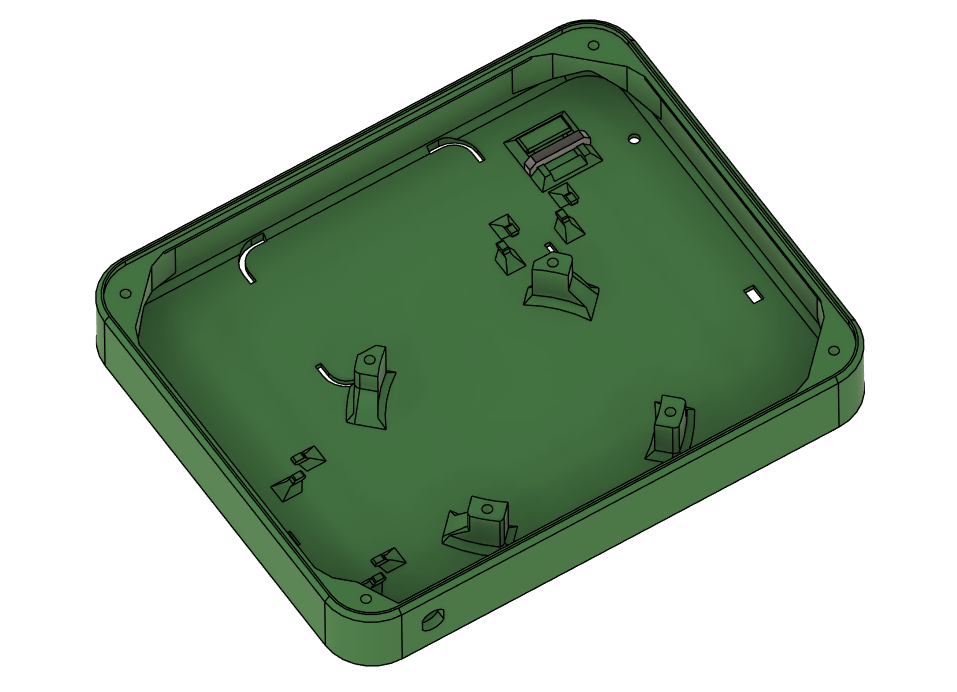

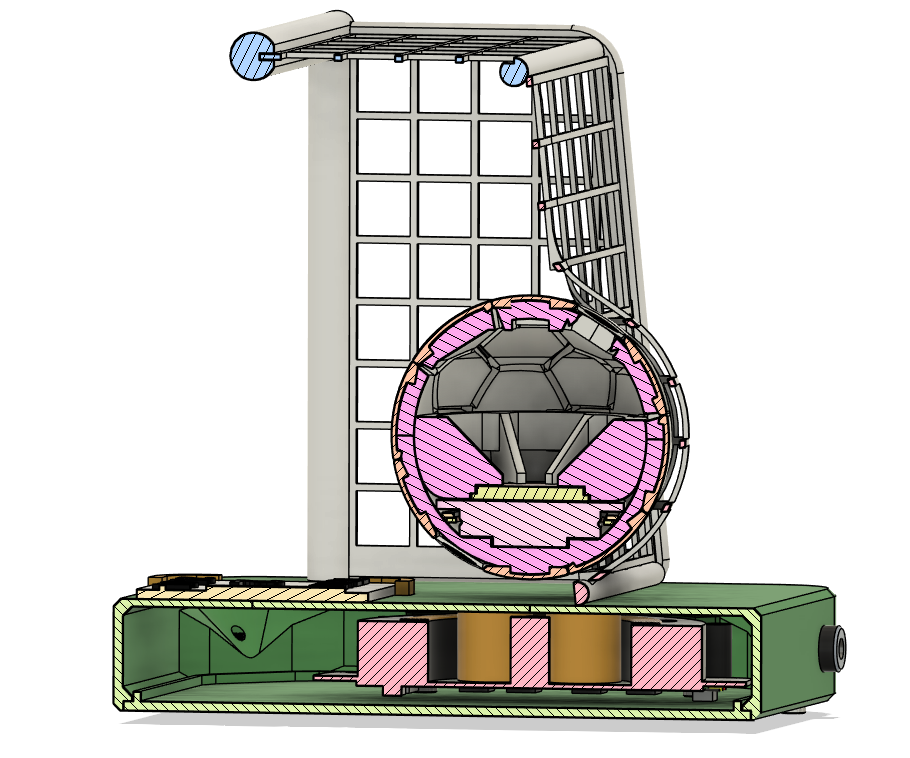

Per la BASE ho pensato proprio a tutto dalla clip che blocca la schedina per il sensore touch e per migliorare l'assemblaggio ho curato il passaggio cavi creando delle piccole linguette.

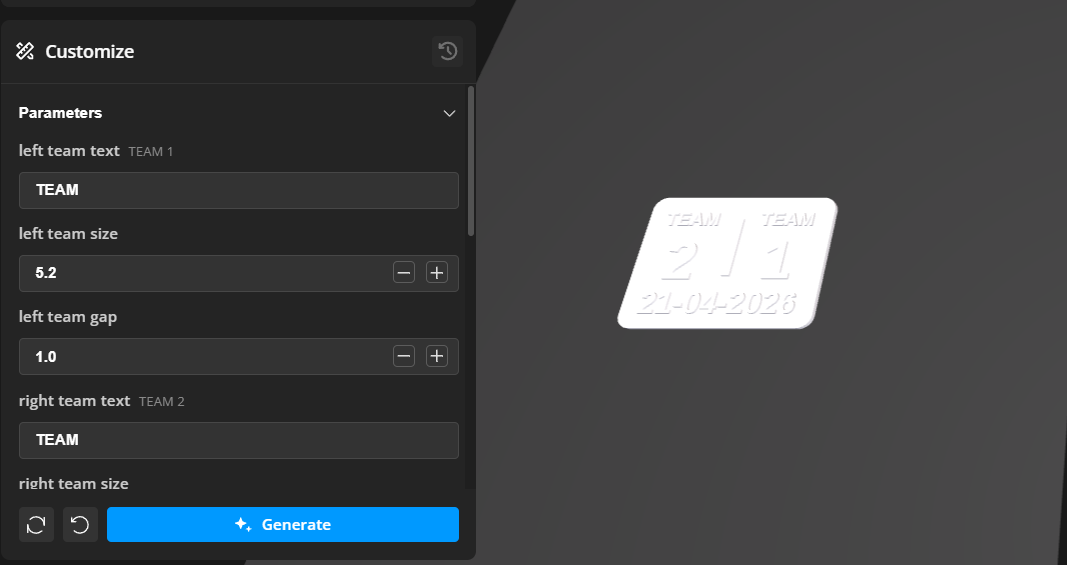

In fine la targhetta creato con OpenSCAD, caricata con successo sulla piattaforma in modo tale da poterla modificare a vostro piacimento.

Con la possibilità di ingrandire il testo e di modificare lo spazio fra lettere.

Ho sempre cercato di dare il massimo su questa piattaforma, e vedere che i miei progetti vengono apprezzati da così tante persone è una soddisfazione enorme. Grazie davvero per tutto il supporto che mi avete dimostrato.
